Rigol DK-DNA10 - демонстрационная плата для ВАЦ

Сравнить

О доставке

DK-DNA10 – демонстрационная плата для векторных анализаторов цепей.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

170 108 ₽

За 1 шт.

Характеристики

Модель

Rigol DK-DNA10

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

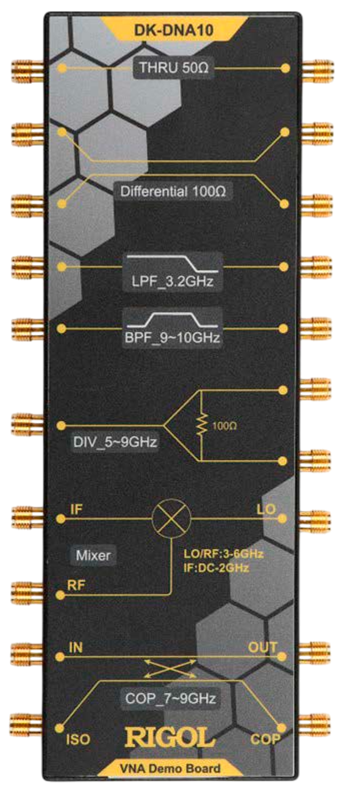

DK-DNA10 – демонстрационная плата для векторных анализаторов цепей, на которой реализованы следующие пассивные устройства:

линия передачи (50 Ohm Transmission Line - THRU)
дифференциальная линия передачи (100 Ohm Differential Transmission Line)
фильтр нижних частот (3.2 GHz Low-Pass Filter)
полосно-пропускающий фильтр (9.5 GHz Band-Pass Filter)
делитель мощности (7 GHz Power Divider)
смеситель частот (Mixer)
направленный ответвитель (8 GHz Coupler)

Применение

в промышленности
в учебных целях
эксплуатационная и сервисная деятельность.

Назначение

DK-DNA10 предназначена для демонстрации возможностей векторных анализаторов цепей.

Особенности и преимущества

Разнообразные возможности использования
Конкурентное соотношение цена/качество по сравнению с западными аналогами

Характеристики

Модель

Rigol DK-DNA10

Характеристики Rigol DK-DNA10

Параметр	Значение
Линия передачи
Вносимые потери @ 10 ГГц @ тип.	2,8 дБ
Обратные потери @ DC~26,5 ГГц @ тип.	10 дБ
Дифференциальная линия передачи
Вносимые потери @ 10 ГГц@ тип.	2,8 дБ
Обратные потери @ DC~26,5 ГГц @ тип.	10 дБ
Фильтр нижних частот
Полоса пропускаемых частот	DC ~ 3,2 ГГц
Вносимые потери в полосе пропускания @ тип.	3,2 дБ
Обратные потери @ тип.	10 дБ
Затухание в полосе заграждения @ 5 ГГц @ тип.	60 дБ
Полосно-пропускающий фильтр
Полоса пропускаемых частот	9 ГГц ~ 10 ГГц
Вносимые потери в полосе пропускания @ тип.	9 дБ
Обратные потери @ тип.	10 дБ
Затухание в полосе заграждения @ 6/13 ГГц @ тип.	50 дБ
Делитель мощности
Полоса пропускаемых частот	5 ГГц ~ 9 ГГц
Вносимые потери в полосе пропускания @ тип.	5,2 дБ
Обратные потери @ тип.	10 дБ
Изоляция выходного порта @ 6/13 ГГц @ тип.	12 дБ
Смеситель частот
Диапазон частот гетеродина/РЧ-входа	3 ГГц ~ 6 ГГц
Диапазон частот промежуточной частоты	DC ~ 2 ГГц
Направленный ответвитель
Полоса пропускаемых частот	7 ГГц ~ 9 ГГц
Вносимые потери в полосе пропускания @ тип.	3,2 дБ
Обратные потери @ тип.	10 дБ
Коэффициент связи @ тип.	(7,5 ± 1,5) дБ

Документы

DK-DNA10_DataSheet_EN

226.9 Кб

DK-DNA10

291.6 Кб

Комплектация

DK-DNA10 демонстрационная плата для ВАЦ – 1 шт
