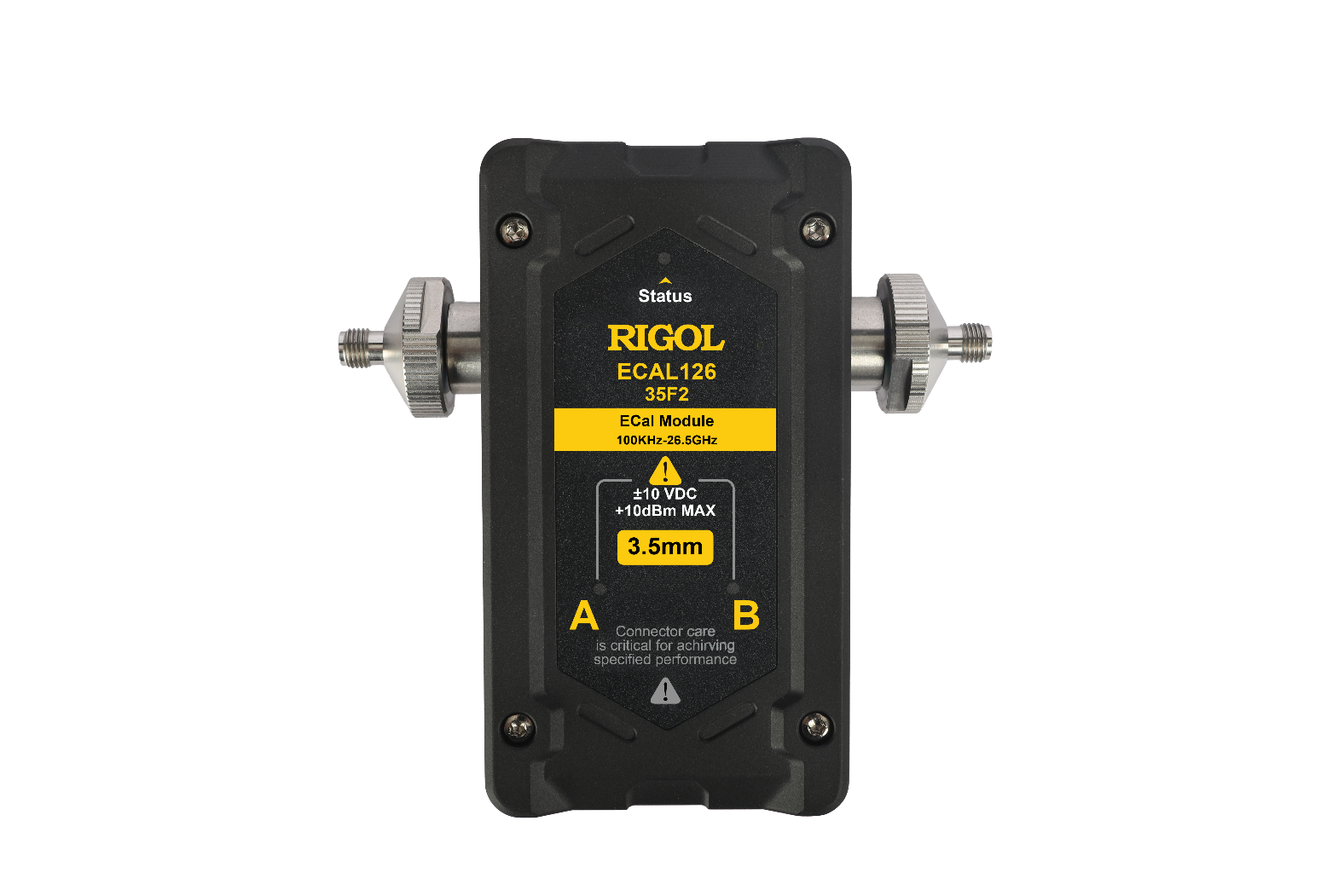

Rigol ECAL126-35F2 - модуль калибровки электронный

Сравнить

В наличии

Модуль калибровки электронный ECAL126-35F2 - устройство для автоматизации калибровки векторных анализаторов цепей (ВАЦ), упрощает процесс, сокращает время настройки, минимизирует человеческий фактор.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

Rigol ECAL126-35F2

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

В состав модуля встроены: мера короткого замыкания (Short), мера холостого хода (Open), мера согласованной нагрузки (Load), переход (Thru). Модуль позволяет выполнить двухпортовую калибровку SOLT за одно подключение, что значительно эффективнее традиционных механических методов. ECAL126-35F2 подключается к ВАЦ через интерфейс USB, дальнейшее управление процессом калибровки осуществляется программно.

В памяти модуля хранятся индивидуально измеренные S-параметры каждого калибровочного элемента, что обеспечивает высокую точность и повторяемость результатов.

Применение

Образовательная деятельность;
Исследовательская деятельность;
Производственная деятельность;
Ремонт и обслуживание.

Назначение
Предназначен для калибровки векторных анализаторов цепей.

Особенности и преимущества

Широкий частотный диапазон;
Сокращение времени калибровки;
Минимизация ошибок оператора;
Снижение степени износа разъёмов;
Повышение точности измерений;
Оптимальное соотношение цена/качество.

Совместимые серии приборов Rigol

DNA6000, DNA5000.

Характеристики

Модель

Rigol ECAL126-35F2

Характеристики Rigol ECAL126-35F2

Параметр		Значение
Рабочий диапазон		100 кГц – 26,5 ГГц
Количество портов		2
Импеданс		50 Ом
Тип присоединительного разъёма		NMD 3,5 мм «розетка»
Максимальная входная мощность калибровки		- 5 дБм
Максимальная входная мощность		+ 10 дБм
Тип управляющего порта		USB
Электропитание DC		+5 В, 500 мВ
Направленность	100 кГц – 10 МГц	48 дБ
	10 МГц – 4,5 ГГц	48 дБ
	4,5 ГГц – 9 ГГц	45 дБ
	9 ГГц – 14 ГГц	40 дБ
	14 ГГц – 26,5 ГГц	40 дБ
Согласование источника	100 кГц – 10 МГц	30 дБ
	10 МГц – 4,5 ГГц	30 дБ
	4,5 ГГц – 9 ГГц	30 дБ
	9 ГГц – 14 ГГц	28 дБ
	14 ГГц – 26,5 ГГц	26 дБ
Согласование нагрузки	100 кГц – 10 МГц	45 дБ
	10 МГц – 4,5 ГГц	45 дБ
	4,5 ГГц – 9 ГГц	40 дБ
	9 ГГц – 14 ГГц	35 дБ
	14 ГГц – 26,5 ГГц	35 дБ
Ошибка трекинга передачи	100 кГц – 10 МГц	±0,06 дБ
	10 МГц – 4,5 ГГц	±0,10 дБ
	4,5 ГГц – 9 ГГц	±0,15 дБ
	9 ГГц – 14 ГГц	±0,18 дБ
	14 ГГц – 26,5 ГГц	±0,30 дБ
Ошибка трекинга отражения	100 кГц – 10 МГц	±0,15 дБ
	10 МГц – 4,5 ГГц	±0,18 дБ
	4,5 ГГц – 9 ГГц	±0,25 дБ
	9 ГГц – 14 ГГц	±0,30 дБ
	14 ГГц – 26,5 ГГц	±0,32 дБ
Диапазон рабочих температур		+ 15ºС ~ + 35ºС
Геометрические размеры		100 мм х 100,57 мм х 33 мм
Масса		350 г

Комплектация

Модуль калибровки электронный ECAL126-35F2 – 1 шт.;
Кабель USB2.0 – 1 шт.

Аксессуары

TW8-8 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон - 8 дюймо-фунтов (0,896 Н·м), размер зева 8,1 мм (открытый конец), совместим с разъемом N-типа;
TW12-19 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон - 12 дюймо-фунтов (1,356 Н·м), размер зева 19,1 мм (открытый конец), совместим с разъемом 3,5 мм.
