Rigol MCAL104-NF1 - механический калибровочный набор

Сравнить

О доставке

MCAL104-NF1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

Rigol MCAL104-NF1

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

MCAL104-NF1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ). В составе набора: мера короткого замыкания (Short), меры холостого хода (Open), мера согласованной нагрузки (Load), переход (Thru). С помощью набора можно провести двухпортовую калибровку ВАЦ SOLT.

Применение

Образовательная деятельность
Исследовательская деятельность
Производственная деятельность
Ремонт и обслуживание

Назначение

Предназначен для калибровки векторных анализаторов цепей с целью сведения к минимуму систематических погрешностей измерения, что способствует повышению точности измерений.

Особенности и преимущества

Широкий частотный диапазон;
Компактные размеры;
Высокая стабильность электрических параметров;
Повышение точности измерений;
Оптимальное соотношение цена/качество.

Совместимые серии приборов Rigol

DNA6000, DNA5000.

Характеристики

Модель

Rigol MCAL104-NF1

Характеристики Rigol MCAL104-NF1

Параметр	Значение
Рабочий диапазон частот	DC – 4,5 ГГц
Импеданс	50 Ом
Тип присоединительного разъёма	N «розетка»
Долговечность	>2000 циклов соединения
Девиация фазы для мер Open и Short	≤ ±1º
КСВН в рабочем диапазоне частот для меры Load	≤ 1,035
КСВН в рабочем диапазоне частот для перехода Thru	≤ 1,050

Документы

MechanicalCalibrationKits_EN (1)

1.4 Мб

Комплектация

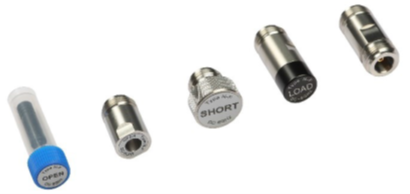

Механический калибровочный набор MCAL104-NF1 в составе:

мера холостого хода (без внутреннего проводника) – 1 шт.;
мера холостого хода (с внутренним проводником) – 1 шт.;
мера короткого замыкания – 1 шт.;
мера согласованной нагрузки – 1 шт.;
переход – 1 шт.

Аксессуары

TW8-8 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон - 8 дюймо-фунтов (0,896 Н·м), размер зева 8,1 мм (открытый конец), совместим с разъемом N-типа
