Rigol MCAL104-NM1 - механический калибровочный набор

Сравнить

MCAL104-NM1 – механический набор мер для калибровки векторных анализаторов цепей (ВАЦ). В составе набора: мера короткого замыкания (Short), мера холостого хода (Open), мера согласованной нагрузки (Load), переход (Thru).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

Rigol MCAL104-NM1

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

Применение

Образовательная деятельность;
Исследовательская деятельность;
Производственная деятельность;
Ремонт и обслуживание.

Назначение

Предназначен для калибровки векторных анализаторов цепей с целью сведения к минимуму систематических погрешностей измерения, что способствует повышению точности измерений.

Особенности и преимущества

Широкий частотный диапазон;
Компактные размеры;
Высокая стабильность электрических параметров;
Повышение точности измерений;
Оптимальное соотношение цена/качество.

Совместимые серии приборов Rigol

DNA6000, DNA5000.

Характеристики

Модель

Rigol MCAL104-NM1

Характеристики Rigol MCAL104-NM1

Параметр	Значение
Рабочий диапазон частот	DC – 4,5 ГГц
Импеданс	50 Ом
Тип присоединительного разъёма	N «вилка»
Долговечность	>2000 циклов соединения
Девиация фазы для мер Open и Short	≤ ±1º
КСВН в рабочем диапазоне частот для меры Load	≤ 1,035
КСВН в рабочем диапазоне частот для перехода Thru	≤ 1,050

Документы

MechanicalCalibrationKits_EN (1)

1.4 Мб

Комплектация

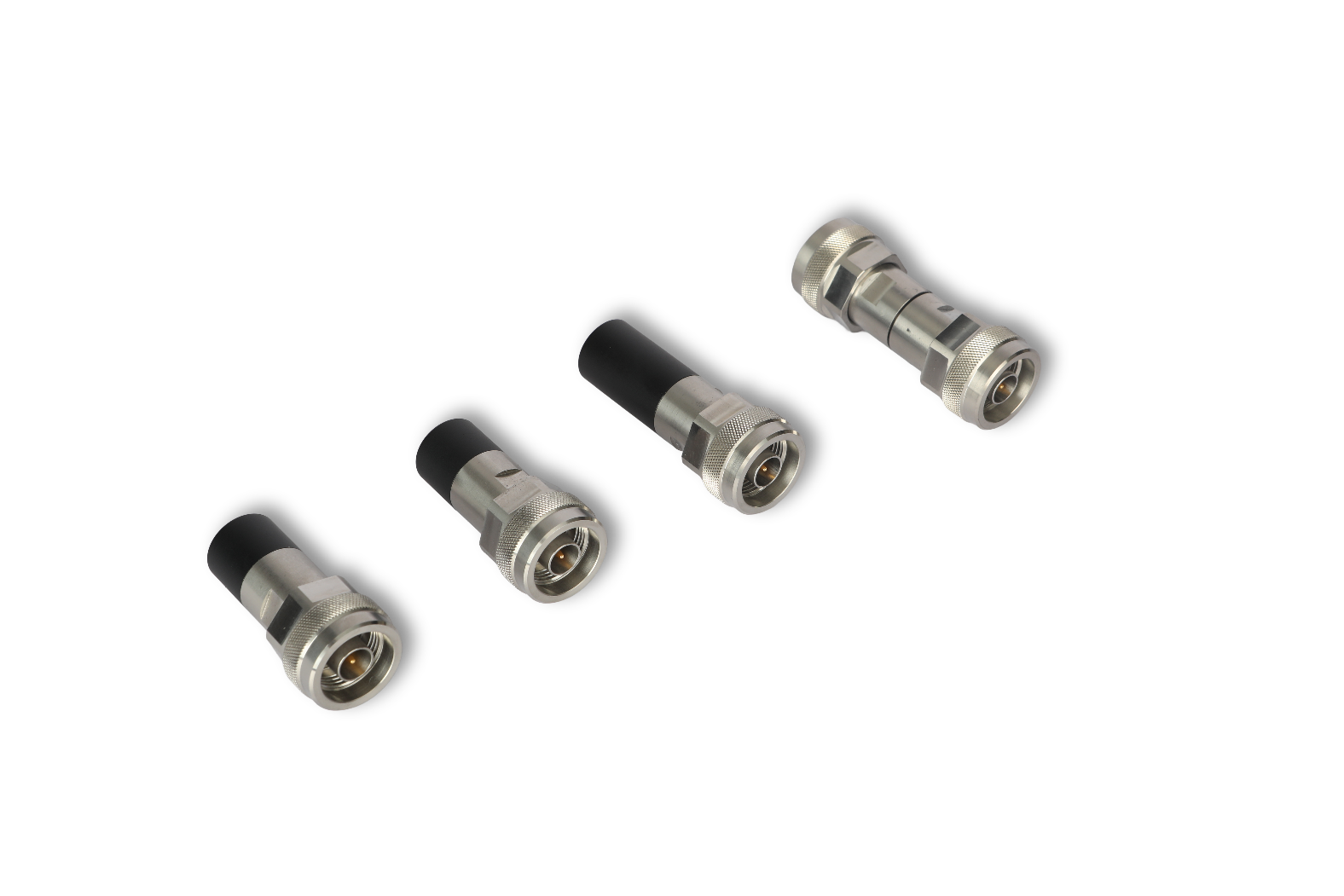

Механический калибровочный набор MCAL104-NM1 в составе:

мера холостого хода – 1 шт.
мера короткого замыкания – 1 шт.
мера согласованной нагрузки – 1 шт.
переход – 1 шт.

Аксессуары

TW8-8 – динамометрический ключ для точной установки необходимого уровня крутящего момента, диапазон - 8 дюймо-фунтов (0,896 Н·м), размер зева 8,1 мм (открытый конец), совместим с разъемом N-типа.
