Основные сведения

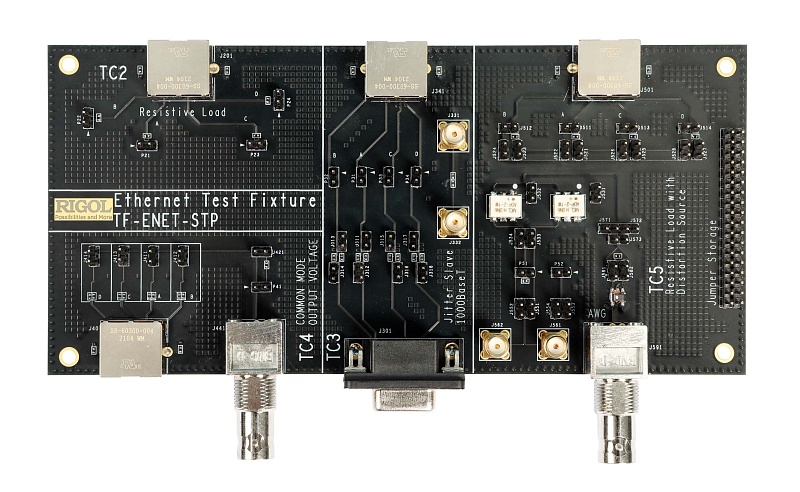

Устройство RIGOL TF-ENET-STP представляет собой тестовую оснастку для тестирования на соответствие стандарту высокоскоростной шины последовательной передачи данных Ethernet 100BASE-TX/1000BASE-T.
Изделие TF-ENET-STP смонтировано на печатной плате с резистивными терминальными нагрузками, разъемами для подключения испытуемых устройств, контрольными разъёмами, делителями сигнала и используется как вспомогательное устройство для тестирования на соответствие испытуемых устройств требованиям стандартов передачи данных по витой паре стандартам физического уровня Ethernet 100BASE-TХ/1000BASE-T.
Вся площадь оснастки TF-ENET-STP делится на четыре функциональные части: TC2, TC3, TC4 и TC5, использующихся для различных типов измерений.
Применение
- В промышленных, лабораторных и офисных условиях.
Назначение
Тестовая оснастка RIGOL TF-ENET-STP предназначена для тестирования устройств передачи данных на соответствие требованиям стандартам физического уровня Ethernet 100BASE-TX/1000BASE-T.
Особенности и преимущества
- Проведение комплекса измерений согласно стандарта IEEE 802.3 в т.ч section 40 (1000BASE-T)
- Конкурентное соотношение цена/качество по сравнению с западными аналогами
- Необходимость использования дополнительного измерительного оборудования: цифрового осциллографа (с полосой пропускания не ниже 1 ГГц, глубиной памяти 200 МБ), поддерживающего функцию проверки соответствия требованиям стандартов Ethernet 100BASE-TX, Ethernet 1000BASE-T, генератора сигналов произвольной формы (с верхней рабочей частотой ≥50 МГц, размахом выходного сигнала – ≥ 10 В ПИК-ПИК), высокочастотным пробником (с дифференциальной и несимметричной насадками, полосой пропускания ≥ 1,5 ГГц), сетевого кабеля CAT6.
|
||
| Позиционное обозначение на печатной плате | Описание | |
| 1 | J201 | Разъём RJ-45-розетка подключения LAN-интерфейса на поле TC2 |
| 2 | P21/P22/P23/P24 | Четыре тестовые точки поля TC2 для подключения дифференциального пробника для тестирования пар A, B, C, D соответственно |
| 3 | J341 | Разъём RJ-45-розетка подключения LAN-интерфейса на поле TC3 |
| 4 | J511/J512/J513/J514 | Штыревые разъёмы для подключения коротких перемычек для тестирования пар A, B, C, D соответственно |
| 5 | J501 | Подключение LAN-интерфейса на поле TC5 |
| 6 | J591 | Разъём BNC-вилка для подключения сигнала помехи на поле TC5 |
| 7 | P51/P52 | Точки подключения дифференциального пробника на поле TC5 |
| 8 | J301 | Разъём подключения вспомогательного устройства (Link Partner) на поле TC3 |
| 9 | J441 | Разъём BNC-вилка для подключения осциллографа на поле TC4 |
| 10 | J401 | Разъём RJ-45-розетка подключения LAN-интерфейса на поле TC4. |
| 11 | J411/J412/J413/J414 | Штыревые разъёмы для подключения коротких перемычек для тестирования пар A, B, C, D соответственно |
Инструменты/устройства для проведения тестов
|
Устройство, приспособление |
Описание |
|---|---|
|
Тестовая плата TF-ENET-STP |
С полями TC2, TC3, TC4, TC5 |
|
Цифровой осциллограф |
С поддержкой Ethernet compliance test (RIGOL DS70000, DS80000) |
|
Генератор сигналов произвольной формы |
Согласно требованиям стандарта к формированию сигнала помехи (RIGOL DG5000) |
|
Тестируемое устройство |
С поддержкой протоколов Ethernet 100BASE-TX и 1000BASE-T |
|
Вспомогательное устройство (Link Partner) |
Устройство с поддержкой протокола Ethernet 1000BASE-T |
|
Соединительный кабель |
Сетевой кабель категории CAT6 |
|
Пробник осциллографический |
Дифференциальный и несимметричный пробник (RIGOL PVA7000, PVA8000) |
|
Соединительная перемычка |
Для замыкания штыревых разъёмов |
Тест на соответствие требованиям стандарта Ethernet 100Base-TX
Объем проведения теста
Для проверки соответствия стандарту Ethernet 100BASE-TX в устройстве TF-ENET-STP используется только поле TC2
| Тестируемый параметр | Поля TF-ENET-STP | |||
| TC2 | TC3 | TC4 | TC5 | |
| Выходное напряжение (Output Voltage) | √ | — | — | — |
| Амплитудная симметричность (Amplitude Symmetry) | √ | — | — | — |
| Время нарастания/спада (Rise/Fall Time) | √ | — | — | — |
|
Ассиметрия между фронтом и спадом (Rise/Fall Time Symmetry) |
√ | — | — | — |
| Выброс на переходной характеристике (Overshoot) | √ | — | — | — |
| Джиттер длительности цикла (Duty Cycle Distortion) | √ | — | — | — |
| Глазковая диаграмма (Eye) | √ | — | — | — |
| Джиттер (Jitter) | √ | — | — | — |
Конфигурирование пунктов меню осциллографа RIGOL DS70000 перед проведением теста на соответствие требованиям Ethernet 100BASE-TX
Блок-схема соединений при тестировании на соответствие требованиям Ethernet 100BASE-TX
Форма сигнала при тестировании Ethernet 100BASE-TX
Допуски для результатов тестирования при прохождении теста на соответствие требованиям Ethernet 100BASE-TX
| Параметр | Описание | Допуски | |
| Мин. | Макс. | ||
| Выходное напряжение (Output Voltage) | + Vout | 950 мВ | 1050 мВ |
| - Vout | -1050 мВ | - 950 мВ | |
| Амплитудная симметричность (Amplitude Symmetry) | Симметрия амплитуды сигнала | 0,98 | 1,02 |
| Время нарастания/спада (Rise/Fall Time) | Время нарастания для положительного импульса (+Ve) | 3 нс | 5 нс |
| Время нарастания для отрицательного импульса (-Ve) | |||
| Время спада для положительного импульса (+Ve) | |||
| Время спада для отрицательного импульса (-Ve) | |||
| Ассиметрия между фронтом и спадом (Rise/Fall Time Symmetry) | Симметрия времени нарастания/спада для положительного импульса (+Ve) | 0 пс | 500 пс |
| Симметрия времени нарастания/спада для отрицательного импульса (-Ve) | |||
| Выброс на переходной характеристике (Overshoot) | Выброс на положительном импульсе (+Ve) | 0 % | 5 % |
| Выброс на отрицательном импульсе (+Ve) | |||
| Джиттер длительности цикла (Duty Cycle Distortion) | Джиттер длительности цикла | 0 пс | 500 пс |
| Глазковая диаграмма (Eye) | Глазковая диаграмма | В соответствии с шаблоном | |
| Джиттер (Jitter) | Джиттер на нарастающем фронте (+Ve) | 0 нс | 1,4 нс |
| Джиттер на спадающем фронте (-Ve) | |||
Глазковая диаграмма
Измерения джиттера
Пример результатов теста на соответствие требованиям Ethernet 100BASE-TX
Тест на соответствие требованиям стандарта Ethernet 1000BASE-T
В соответствии с требованиями стандарта IEEE 802.3 section 40 (Ethernet 1000BASE-T), для проведения теста на соответствие параметров физического уровня 1000BASE-T, испытуемое устройство подвергается испытаниям в четырех режимах:
Тестовый режим 1:
Тестируемые элементы формы сигнала: шаблон, напряжение, спад
Два тестовых сценария: с сигналом помехи и без сигнала помехи
Тестовый режим 2:
Режим Master Jitter, используемый для проверки целостности тактового сигнала.
Четыре тестовых сценария: c TX_TCLK, режим Filtered Jitter Master; без TX_TCLK, режим Filtered Jitter Master; с TX_TCLK, режим Unfiltered Jitter Master; без TX_TCLK, режим Unfiltered Jitter Master.
Тестовый режим 3:
Режим Slave Jitter, используемый для измерения способности ведомого тактового генератора отслеживать тактовый генератор и целостности тактового сигнала, восстановленного с ведомого устройства.
Четыре тестовых сценария: с TX_TCLK, режим ведомого устройства с фильтрованным джиттером; без TX_TCLK, режим ведомого устройства с фильтрованным джиттером; с TX_TCLK, режим ведомого устройства с нефильтрованным джиттером; без TX_TCLK, режим ведомого устройства с нефильтрованным джиттером.
Тестовый режим 4:
Тестируемые параметры: искажения передатчика и синфазное выходное напряжение.
Четыре тестовых сценария: без мешающего сигнала, без TX_TCLK; без мешающего сигнала, с TX_TCLK; с мешающим сигналом, без TX_TCLK; с мешающим сигналом, с TX_TCLK.
| Параметр | Поля TF-ENET-STP для проведения тестирования | |||
| TC2 | TC3 | TC4 | TC5 | |
| Without Disturbing Signal, Peak Output Voltage | √ | — | — | — |
| With Disturbing Signal, Peak Output Voltage | — | — | — | √ |
| Without Disturbing Signal, Maximum Output Droop | √ | — | — | — |
| With Disturbing Signal, Maximum Output Droop | — | — | — | √ |
| Without Disturbing Signal, Differential Output Templates | √ | — | — | — |
| With Disturbing Signal, Differential Output Templates | — | — | — | √ |
| Without TX_TCLK, Unfiltered Jitter Master Mode | √ | — | — | — |
| Without TX_TCLK, Filtered Jitter Master Mode | √ | — | — | — |
| With TX_TCLK, Unfiltered Jitter Master Mode | — | √ | — | — |
| With TX_TCLK, Filtered Jitter Master Mode | √ | √ | — | — |
| Without TX_TCLK, Unfiltered Jitter Slave Mode | √ | — | — | — |
| Without TX_TCLK, Filtered Jitter Slave Mode | √ | — | — | — |
| With TX_TCLK, Unfiltered Jitter Slave Mode | — | √ | — | — |
| With TX_TCLK, Filtered Jitter Slave Mode | √ | √ | — | — |
| Without Disturbing Signal, Without TX_TCLK, Transmitter Distortion | √ | — | — | — |
| Without Disturbing Signal, With TX_TCLK, Transmitter Distortion | √ | — | — | — |
| With Disturbing Signal, Without TX_TCLK, Transmitter Distortion | — | — | — | √ |
| With Disturbing Signal, With TX_TCLK, Transmitter Distortion | — | — | — | √ |
| Common-Mode Voltage | — | — | √ | — |
Блок-схема соединений при тестировании на соответствие требованиям Ethernet 1000BASE-T с источником помех
Форма одного периода контрольного сигнала передатчика тестового режима № 1
Форма контрольного сигнала передатчика тестовых режимов №2 и №3
Форма контрольного сигнала передатчика тестового режима № 4
Пример результатов теста на соответствие требованиям Ethernet 1000BASE-T
