RIGOLD DG-POD-A - внешний модуль логических сигналов генератора

Сравнить

О доставке

DG-POD-A – внешний модуль вывода логических сигналов для генераторов DG5000 с 16-ю выходами данных и 2-мя тактовыми выходами. Предназначен для формирования логических сигналов протоколов передачи данных RS232, I2C, SPI, PO.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Из-за высокой волатильности рубля цены на сайте носят информационный характер.
Для получения актуальной информации обращайтесь к менеджерам.

Характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

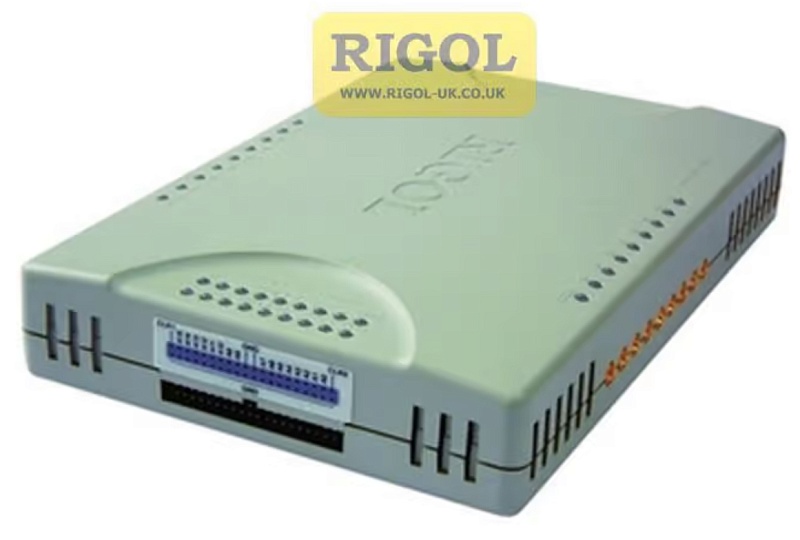

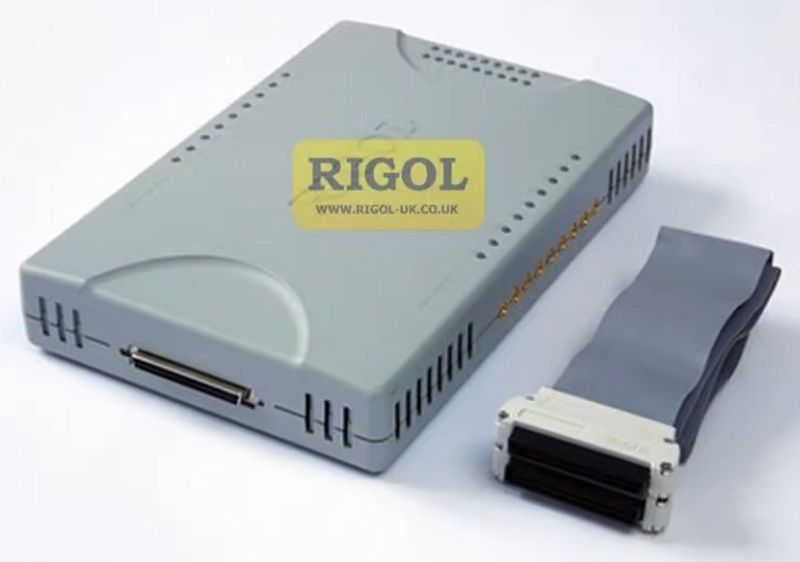

Изделие представляет собой электронный модуль, упакованный в пластиковый корпус, с разъёмами подключения к генератору DG5000, выходными разъемами и индикаторами текущего состояния прибора.

Особенности и преимущества

Широкий набор возможностей
Удобство в эксплуатации
Режимы работы: «ведомый» и «автономный»
Два режима запуска: автоматический, серийный
Рабочие протоколы: RS232、I2C、SPI、PO
Вывод определяемого пользователем протокола на основе протокола PO
Разнообразие выходных шаблонов кода: все «0», все «1», «01» по очереди, псевдослучайная последовательность стандарта IEEE
Онлайн редактирование данных протоколов
Произвольная скорость вывода в режиме работы «ведомый»
Вывод определяемых пользователем каналов, включая линии данных и синхронизации (выбор из 16+2)
Выходы цифровых и аналоговых каналов
Поддерживаемые логические уровни: TTL, LVTTL, CMOS, LVCMOS, определяемый пользователем
Удаленная настройка
Встроенная справка

Совместимые серии Rigol

DG5000.

Характеристики

Характеристики DG5000 DG-POD-A

Параметр	Значение
Диапазон изменения напряжения (цифра, типовое или определяемое пользователем)	1,4 В ~ 4,2 В (исключая RS232)
Режимы запуска	Автоматический, запуск по пачке импульсов
Код шаблона	Все «0», все «1», «01», псевдослучайный код, данные пользователя
Общая ёмкость	256 кБ редактирование в режиме online, 2МБ выход (UltraWave)
PO
Диапазон изменения напряжения (аналог)	1,4 В ~ 9,4 В
Выходы синхронизации CLK	C0, C1
Фаза синхросигнала	0º, 90º, 180º, 270º
Выходы данных	D0 ~ D15
Скорость передачи	1 б/с ~ 100 Мб/с
Диапазон выходных данных	1 Б ~ 128 кБ
Маска канала	Нет, D0 ~ D15
Третье состояние канала	Нет, D0 ~ D15
I2C
Диапазон изменения напряжения (аналог)	1,4 В ~ 9,4 В
Последовательность битов	MSB
Выходы синхронизации CLK	D0 ~ D15
Выходы данных	D0 ~ D15
Скорость передачи	1 б/с ~ 100 Мб/с
Диапазон выходных данных	1 Б ~ 10 кБ
Опциональный выходной адрес	Нет, 7 бит
Операции	Запись, чтение
SPI
Диапазон изменения напряжения (аналог)	1,4 В ~ 9,4 В
Последовательность битов	MSB
Выходы синхронизации CLK	D0 ~ D15
Выходы данных (SDA)	D0 ~ D15
TFS	D0 ~ D15
CS	D0 ~ D15
Скорость передачи	1 б/с ~ 60 Мб/с
Диапазон выходных данных	1 Б ~ 40 кБ
SPI тип	SPI2, SPI3
Полярность синхросигнала	0, 1
Фаза синхросигнала	0, 1
CS уровень	Высокий уровень, низкий уровень
# Данные	1 ~ 3 Б
TFS	FS_H, FS_L, LD_H, LD_L или NONE
RS232
Диапазон изменения напряжения (аналог)	2,0 В ~ 4,5 В, - 4,5 В ~ - 2,0 В
Последовательность битов	LSB
Выходы данных (TX)	D0 ~ D15
Скорость передачи	1 Б/с ~ 60 МБ/с
Диапазон выходных данных	1 Б ~ 35 кБ
# Данные	5 ~ 8 б
Режим проверки	Нет, чётные, нечётные, фиксированные 0, фиксированные 1
# Стоповый бит	1 бит, 1,5 бита, 2 бита

Документы

DG-POD-A

213.9 Кб

Комплектация

DG-POD-A – 1 шт.
Упаковка – 1 шт.
