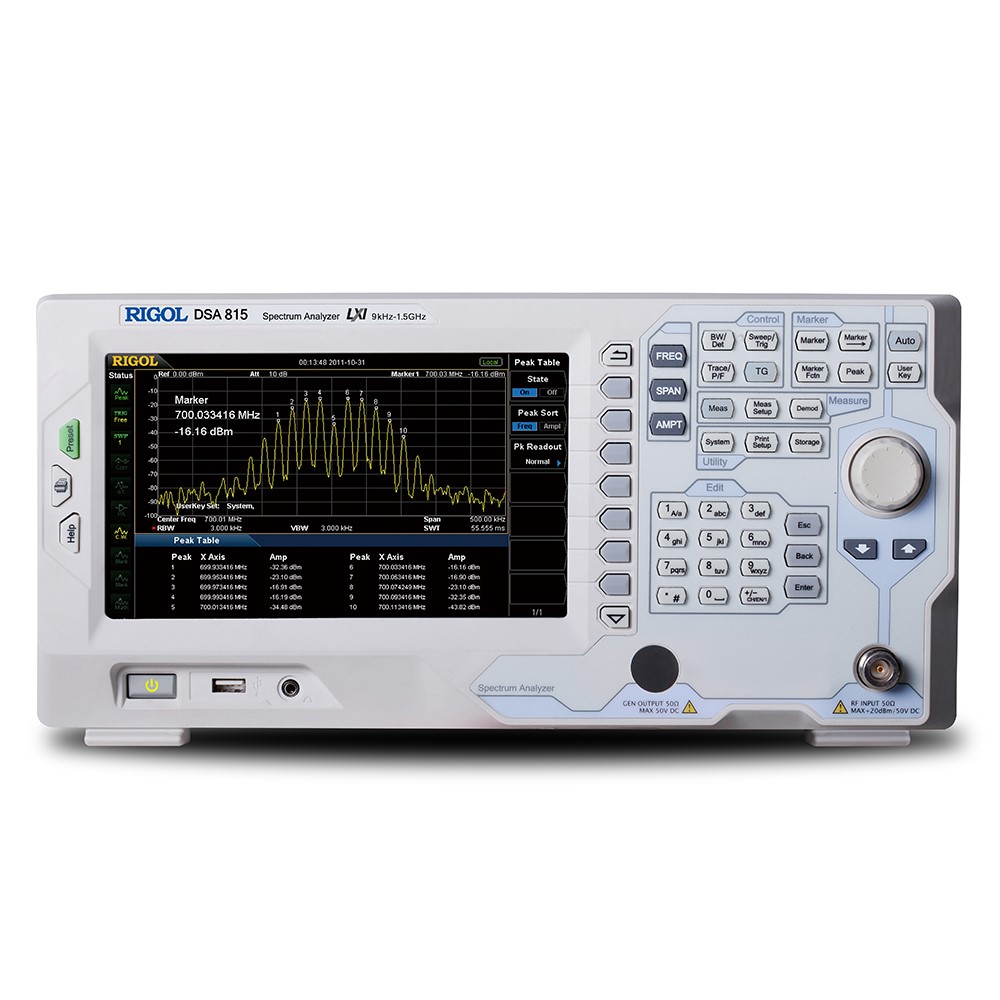

RIGOL DSA815 анализатор спектра

Сравнить

Под заказ

О доставке

Анализатор спектра с полосой пропускания 10 Гц – 1 МГц и диапазоном частот 9 кГц - 1,5 ГГц.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

233 310 ₽

За 1 шт.

Из-за высокой волатильности рубля цены на сайте носят информационный характер.
Для получения актуальной информации обращайтесь к менеджерам.

Характеристики

Масса, кг

4.25

Размеры

36.2*17.9*12.8

Диапазон частот

9 кГц - 1,5 ГГц

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Описание анализатора спектра RIGOL DSA815 с цифровой ПЧ

DSA815 - анализатор спектра с цифровой ПЧ. Диапазон изменения полосы пропускания 10 Гц ~ 1 МГц, рабочая полоса частот от 9 кГц до 1,5 ГГц. Этот многофункциональный прибор позволяет работать режимах:

анализатора спектра общего назначения (GPSA);
анализатор спектра реального времени (RTSA) опция;
демодулятор сигналов амплитудной и частотной манипуляции (опция);
измерителя электромагнитных помех (опция).

Анализатор спектра выполнен в моноблочном компактном корпусе, имеет небольшой вес (5,15 кг.), 8-ми дюймовый экран цветного отображения настроек, результатов измерений и анализа. Дружественный интерфейс предоставляет пользователю уникальную возможность сосредоточится на решении инженерных задач. Прибор прекрасно подойдет для использования в процессах разработки, проектирования, производства, ремонта, сервисного обслуживания электронных устройств, средств связи и СВЧ-изделий. Может использоваться в образовательном процессе.

Особенности и преимущества

Цифровая ПЧ;
Диапазон рабочих частот от 9 кГц до 1,5 ГГц;
Минимальный уровень отображаемых шумов (DANL) – 155 дБм (тип);
Фазовый шум < -80 дБн/Гц@10 кГц@ 1 ГГц;
Погрешность измерения амплитуды:<1,5 дБ;
Минимальный RBW= 10 Гц;
Опционный набор измерительный функций (Advanced Measurement Functions);
Опционный набор фильтров ЭМС и квазипиковый детектор;
Программное обеспечения для ПК;
Опционные наборы РЧ-передатчика, РЧ-приёмника;
Опционные наборы РЧ-аксессуаров (адаптеры, аттенюаторы,…);
Коммуникационные интерфейсы LAN (LXI), USB host, USB device, GPIB (опция);
8-дюймовый дисплей цветного изображения, разрешение 800х480 точек;
Компактный дизайн, малый вес.

Минимальное разрешение полосы пропускания (RBW) 10 Гц: позволяет эффективно различать соседние сигналы одинаковой амплитуды

Средний уровень собственных шумов – 155 дБм: значительно упростит поиск сигналов малой мощности (гармоники, источники помех) и устранение неисправностей в режимах свипирования и реального времени.

Средний уровень собственных шумов – 161 дБм

Предварительное тестирование электромагнитных помех (опция): с помощью прикладного программного обеспечения в сочетании с фильтрами электромагнитных помех (6 дБ), совместимыми с требованиями CISPR (Международный комитет по радиопомехам), позволяет проводить предварительные испытания/диагностику на проводимость и излучение для выявления и устранения источника излучения помех и ускорения вывода разрабатываемого продукта на рынок

Программное обеспечение UltraSpectrum: расширяет возможности управления анализатором спектра, а также помогает отобразить и проанализировать спектр, в т. ч. в режиме «водопада»

Мы предлагаем купить анализаторы спектра реального времени RIGOL DSA815 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все анализаторы спектра реального времени имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.

Заказать анализатор спектра реального времени DSA815 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.

Характеристики

Масса, кг	4.25
Размеры	36.217.912.8
Диапазон частот	9 кГц - 1,5 ГГц

Характеристики DSA815

Технические характеристики анализатора спектра Rigol DSA815

Рабочий диапазон частот	От 9 кГц до 1,5 ГГц
Фазовый шум	-80 дБн/Гц@10 кГц и DANL = -155 дБм
Параметры встроенного источника опорной частоты
Опорная частота	10 МГц
Точность при калибровке	<1 ppm
Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃	<2 ppm
Старение	<2 ppm/год
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешение	span / (кол-во точек развертки-1)
Погрешность	± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение	1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц
Погрешность	± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон	0 Гц, от 100 Гц до макс. частоты
Погрешность	± span / (кол. точек развертки-1)
Фазовый шум (f_центр =1 ГГц, при температуре от 20 до 30 °C)
Отстройка 10 кГц	<-80 дБн/Гц
Отстройка 100 кГц	<-100 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ)	От 10 Гц до 1 МГц, с шагом 1-3-10
Точность RBW	<5%(ном.)
Избирательность (60 дБ:3 дБ)	<5(ном.)
Разрешение VBW (-3 дБ)	От 1 Гц до 3 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800
Параметры измерения амплитуды
Измерение уровня (f_центр ≥ 10 МГц)	От среднего уровня собственных шумов (DANL) до +20 дБм
Максимальный входной уровень
Постоянное напряжение	50 В
Непрерывный РЧ-сигнал	+20 дБм (100 мВт), аттенюатор 30 дБ
Перегрузка	+30 дБм (1 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
без предусилителя
100 кГц...1 МГц	<-90 дБм, <-110 дБм (тип.)
1 МГц…1,5 ГГц	<-110 дБм + 6 × (f/1 ГГц) дБ, <-115 дБм (тип.)
с предусилителем
100 кГц...1 МГц	<-110 дБм, <-130 дБм (тип.)
1 МГц…1,5 ГГц	<-130 дБм + 6 × (f/1 ГГц) дБ, <-135 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкала	От 1 до 200 дБ
Линейная шкала	0 до опорного уровня
Количество точек	601
Количество графиков	3+математические трассы
Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики
без предусилителя, f_центр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C
100 кГц…1,5 ГГц	<0,7 дБ;
с предусилителем f_центр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C
100 кГц…1,5 ГГц	<1,0 дБ;
Параметры встроенного аттенюатора
Диапазон ослабления	от 0 до 30 дБ, с шагом 1 дБ
Погрешность переключения (f_центр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C):	<0,5 дБ
Точность определения амплитуды (f_центр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,4 дБ
Установка опорного уровня
Логарифмическая шкала	От - 100 дБм до +20 дБм с шагом 1 дБ
Линейная шкала	4 разряда
Погрешность переключения RBW (RBW=1 кГц)	<0,1 дБ
Параметры встроенного предусилителя
Частотный диапазон	От 100 кГц до 1,5 ГГц
Коэффициент усиления	20 дБ
Погрешность измерения уровня
(достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > f_центр , диапазон температуры от 20 до 30 °C)	<1,5 дБ (ном.)
КСВН по входу (аттенюатор ≥10 дБ)
От 300 кГц до 1,5 ГГц	<1,5
Искажения
Гармонические искажения 2-го порядка (SHI) (f_центр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,)	+40 дБм
Интермодуляционные искажения 3-го порядка (f_центр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	+10 дБм
Точка 1дБ компрессии (f_центр ≥50 МГц, аттенюатор = 0 дБ)	>0 дБм
Развертка (Sweep)
Время развертки	Нулевой обзор от 20 мкс до 1500 с Полоса обзора ≥100 Гц от 1 мс до 1500 с
Погрешность времени развертки	Нулевой обзор (sweep > 1 мс) 5% Полоса обзора ≥ 100 Гц,5%
Тип запуска	непрерывный, одиночный
Триггер
Источник	свободный, внешний , видео
Внешний уровень запуска	5 В TTL уровень
Входы/Выходы
ВЧ вход	Разъем N-типа (female) Импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигнала	Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом
Вход / Выход внешнего источника опорного сигнала	Частота 10 МГц ± 5 ppm Выходной уровень от 0 дБм до +10 дБм, Разъем BNC-тип (female) Импеданс 50 Ом
Вход внешнего запуска 1	Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень
Общие данные
Дисплей	8" TFT экран, 800 х 480 пикселей
Память	Внутренняя: флэш-память Внешняя: USB-флэш накопитель
Интерфейсы	USB, LAN, GPIB (опция)
Электропитание	220 В, 50 Гц, макс. 50 Вт со всеми опциями
Диапазон рабочих температур	от 0 до 50 °C
Габаритные размеры	361.6 x 178.8 х 128 мм
Масса	4,25 кг

Документы

DSA800(E)_DataSheet_EN

6 Мб

DSA815

297.4 Кб

Видео

Комплектация

анализатор спектра
краткое руководство
кабель питания

Опции

Комплект фильтров (-6 дБ) ЭМС и квазипиковый детектор	EMI-DSA800
Расширенные измерительные возможности DSA800	AMK-DSA800
Программное обеспечение для анализаторов спектра RIGOL	Ultra Spectrum
Программное обеспечение для предварительного тестирования ЭМС	S1210 EMI Pre-compliance Software
Функция демодуляции амплитудной и частотной манипуляции	S1220 ASK-FSK Demodulation Analysis Software
Анализ спектра в режиме реального времени	SSC-DSA

Аксессуары

Комплект кабелей и антенн	DSA Utility Kit
Комплект переходников и нагрузок	RF Adaptor Kit
50 Ом /75 Ом адаптер (2 шт.)	RF CATV Kit
Комплект аттенюаторов	RF Attenuator Kit
30 дБ аттенюатор, 100 Вт	ATT03301H
N(M)-N(M) RF кабель	CB-NM-NM-75-L-12G
N(M)-SMA(M) RF кабель	CB-NM-SMAM-75-L-12G
RF демо-комплект (передатчик)	TX1000
RF демо-комплект (приемник)	RX1000
Пробник ближнего поля	NFP-3
Комплект для монтажа в стойку	RM-DSA800
Мягкая сумка для переноски	BAG-G1
USB кабель	CB-USBA-USBB-FF-150
Преобразователь интерфейса USB в GPIB	USB-GPIB
