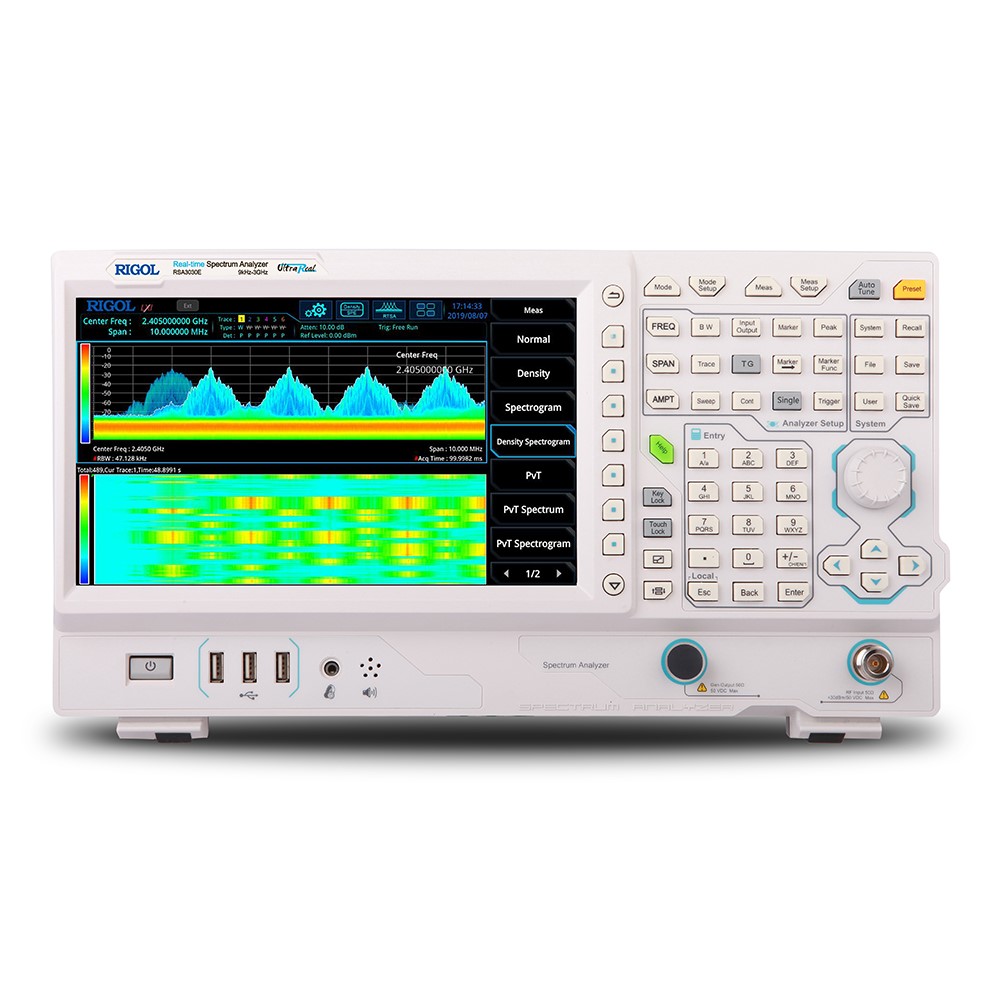

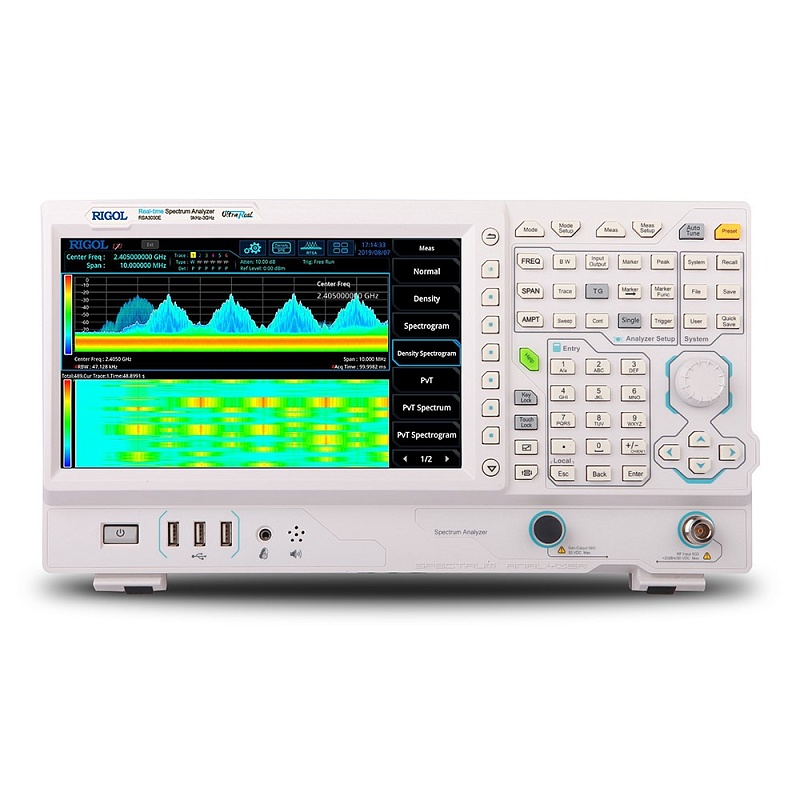

RIGOL RSA3030E анализатор спектра реального времени

Наименование

Значение

Диапазон рабочих частот

9 кГц ~ 3,0 ГГц

Встроенный источник опорной частоты (Internal Reference Frequency)

Номинал опорной частоты

10 МГц

Точность частоты при калибровке

<1 ppm

<0,1 ppm (опция OCXO-C08)

Температурная стабильность (25ºС)

<0,5 ppm

<0,005 ppm (опция OCXO-C08)

Старение

<1 ppm/год

<0,03 ppm (опция OCXO-C08)

Режим сканирующего анализатора (GPSA)

Разрешение по частоте (маркер)

Span/(количество точек развёртки-1)

Погрешность по частоте

± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания RBW + разрешение маркера + 12 Гц)

Измеритель частоты (Frequency Counter)

Разрешение

1 Гц

Погрешность

± (определяемая частота × точность опорной частоты + разрешение частотомера)

Полоса обзора (Span)

Диапазон

0 Гц, 10 Гц ~ 3,0 ГГц

Разрешение

2 Гц

Погрешность

±[0,25% x span + span/(количество точек развёртки - 1) + 12 Гц]

Фазовый шум (SSB Phase Noise) 20ºС~30ºС, fн=500 МГц

Отстройка от несущей частоты

1 кГц

10 кГц

100 кГц

1 МГц

<-90 дБн/Гц (тип)

<-100 дБн/Гц, <-102 дБн/Гц (тип)

<-100 дБн/Гц, <-102 дБн/Гц (тип)

<-110 дБн/Гц, <-112 дБн/Гц (тип)

Разрешение

RBW (-3 дБ)

1 Гц – 3 МГц (1-3-10)

Измерение амплитуды

Диапазон измерения (fн≥10 МГц)

от среднего уровня собственных шумов DANL до + 30 дБм

Максимальный уровень на входе

DC

50 В

Уровень разрушения

+ 33 дБм (2 Вт)

Средний уровень собственных шумов (Displayed Average Noise Level - DANL)

Предусилитель выкл.

Предусилитель вкл.

9 кГц ~ 100 кГц

<-120 дБм (тип)

-

100 кГц ~ 20 МГц

<-135 дБм, <-140 дБм (тип)

<-152 дБм, <-160 дБм (тип)

20 МГц ~ 2,7 ГГц

<-138 дБм, <-141 дБм (тип)

<-158 дБм, <-161 дБм (тип)

2,7 ГГц ~ 3,0 ГГц

<-136 дБм, <-141 дБм (тип)

<-156 дБм, <-161 дБм (тип)

Отображаемый уровень (Level Display)

Логарифмическая шкала

1 дБ ~ 200 дБ

Линейная шкала

0 ~ опорный уровень

Количество точек

801

Количество графиков

6

Тип детектора

обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение и квазипиковый (опция RSA3000E-EMC)

Операции с графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, В

Амплитудно-частотная характеристика (Frequency Response)

Предусилитель выкл. (ослабление 10 дБ, относительно 50 МГц, 20ºС~30ºС)

100 кГц ~ 3 ГГц

<0,7 дБ, <-0,5 дБ (тип)

Предусилитель вкл. (ослабление 0 дБ, относительно 50 МГц, 20ºС~30ºС)

100 кГц ~ 3 ГГц

<1,0 дБ, <-0,5 дБ (тип)

Встроенный аттенюатор

Диапазон ослабления

0 дБ ~ 50 дБ, с шагом 1 дБ

Погрешность переключения (относительно 50 МГц, 0 дБ, предусилитель выкл.  20ºС~30ºС)

<0,3 дБ

Абсолютная точность (fн=50 МГц, пиковый детектор, предусилитель выкл., ослабление 10 дБ, уровень входного сигнала -10 дБм, 20ºС~30ºС)

<0,3 дБ

Диапазон изменения опорного уровня (Reference Level)

Логарифмическая шкала

- 170 дБм ~ + 30 дБм, с шагом 0,01 дБ

Линейная шкала

0,707 пВ ~ 7,07 В, разрешение 0,11% (0,01 дБ)

Предусилитель (опция RSA3000E-PA)

Частотный диапазон

100 кГц ~ 3,0 ГГц

Коэффициент усиления

20 дБ (ном.)

Погрешность измерения уровня (Level Measurement Uncertainty)

Условия: достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель выкл., аттенюатор 10 дБ, -50 дБм <уровень сигнала на входе ≤ 0 дБм, fн> 10 МГц, 20ºС~30ºС

<1,0 дБ

КСВН на входе (ослабление ≥ 10 дБ, предусилитель выкл.)

300 кГц ~ 3,0 ГГц

<1,6 (ном)

Искажения (Distortions)

Точка пересечения со 2-ой гармоникой (SHI) fн ≥ 50 МГц, уровень входного сигнала = -20 дБм, ослабление = 0 дБ, предусилитель выкл.

+ 45 дБм

Точка пересечения с 3-ей гармоникой (TOI) fн ≥ 50 МГц, двухтоновый (200 кГц разница частот) сигнал уровнем = -20 дБм каждый, ослабление = 0 дБ, предусилитель выкл.

+ 10 дБм, + 15 дБм (тип)

Точка компрессии P_1дБ fн ≥ 50 МГц, ослабление = 0 дБ, предусилитель выкл.

0 дБ

Паразитные отклики (Spurious Response)

Остаточный (Residual Response) 50 Ом, ослабление 0 дБ, 20ºС~30ºС

<- 90 дБм, <- 100 дБм (тип)

На промежуточной частоте (Intermediate Frequency)

<- 60 дБн

Побочные составляющие (System-related Sideband) относительно: гетеродина LO, АЦП, субгармоник и гармоник первого гетеродина

<- 60 дБн

Связанные с наличием сигнала на входе (Input-related Spurious) mixed level= - 30 дБм

<- 60 дБн

Сканирование (Sweep)

Время сканирования:

Span ≥ 10 Гц

Нулевой диапазон

1 мс ~ 4000 с

1 мкс ~ 6000 с

Погрешность времени сканирования:

Span ≥ 10 Гц, RBW ≥ 1 кГц

Нулевой диапазон (sweep time> 1 мс)

5% (ном)

5% (ном)

Режим

Непрерывный, одиночный

Синхронизация (Trigger)

Источник

Непрерывно в любое время, внешний 1, внешний 2, видео

Задержка синхронизации:

Span ≥ 10 Гц

Нулевой диапазон

0 ~ 500 мс

0 ~ 500 мс

Анализ в режиме реального времени (RTSA Mode)

Полоса анализа в реальном времени

10 МГц

Минимальная длительность сигнала для 100% вероятности перехвата (POI) на всей амплитудной шкале, макс. span, окно Кайзера

9,3 мкс

Тип детектора трассы

положительных пиков, отрицательных пиков, выборок, среднего значения

Количество трасс

6

Тип окна

Хэннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса

Ширина полосы фильтра разрешения (Resolution Bandwidth) 6 RBW для каждого типа окна, за исключением прямоугольного. Данные приведены для окна Кайзера

Span

Мин. диапазон

Макс. диапазон

10 МГц

25,1 кГц

804 кГц

1 МГц

2,51 кГц

80,4 кГц

100 кГц

251 Гц

8,04 кГц

Максимальная частота дискретизации

12,8 Мвыб/с

Скорость БПФ (FFT Rate)

146484/с (ном)

Количество маркеров

8

Разрешение по амплитуде

0,01 дБ

Количество точек по частоте

801

Время захвата (Acquisition Time) при максимальной частоте дискретизации

> 32 мс

Минимальная длительность сигнала для вероятности перехвата 100% для различных разрешений RBW (Min. Signal Duration for 100% POI at Different RBWs), мкс

Span

RBW1

RBW2

RBW3

RBW4

RBW5

RBW6

10 МГц

86,8

46,8

26,8

16,8

11,8

9,30

1 МГц

807

407

207

107

56,3

31,3

Неравномерность амплитуды по частоте

± 0,5 дБ (ном)

Динамический диапазон свободный от паразитных составляющих (SFRD)

< - 50 дБн

Плотность (Density)

Диапазон вероятности

0 ~ 100%

Мин. Span

5 кГц

Длительность послесвечения (Persistence Duration)

32 мс ~ 10 с

Спектрограмма (Spectrogram)

Количество проходов

8192

Динамический диапазон цветовой шкалы

200 дБ

Мощность от частоты (PVT)

Мин. время захвата

187,9 мкс

Макс. время захвата

40 с

Синхронизация (Trigger)

Источник синхронизации

Непрерывно в любое время, внешний 1, внешний 2, мощность(время), FMT (частотная маска)

Запуск по частотной маске (FMT)

Диаграмма (Trigger Diagram)

спектральная плотность (density), спектрограмма (spectrogram), нормальная (normal), мощность от времени (PVT)

Разрешение (Trigger Resolution)

0,5 дБ (ном)

Критерий срабатывания (Trigger Criteria)

enter, leave, inside, outside, enter-leave, leave-enter

Анализ векторных сигналов (VSA Mode) опция RSA3000E-ASK/FSK

Коэффициент передискретизации захвата (Capture Oversampling), раз

4, 8, 16

Максимальная длина захвата при передискретизации:

4

8

16

4096

2048

1024

Максимальная частота дискретизации

12,8 МГц

Символьная скорость (зависит от передискретизации)

Частота дискретизации/коэффициент передискретизации захвата, ≥ 1 кГц

Рабочая полоса частот I/Q данных (Usable I/Q Bandwidth)

Символьная скорость х коэффициент передискретизации/1,28

Режим синхронизации

непрерывный, внешний 1, внешний 2, мощность (от время) и FMT

Поддерживаемые режимы модуляции

FSK

ASK

2FSK, 4FSK, 8FSK

2ASK, 4ASK

Тип фильтра

Измерительный фильтр

Без фильтра, RRC, Гаусовский, прямоугольный, определяемый пользователем

Опорный тип фильтра

Возрастающий косинусный, RRC, Гаусовский, прямоугольный, определяемый пользователем

Остаточная погрешность в режиме FSK

Тестовый сигнал

Опорный фильтр - RRC с коэффициентом спада 0,22. Измерительный фильтр - RRC с коэффициентом спада 0,22. Опорное отклонение FSK составляет четверть символьной скорости. Длина результата - 150 символов. Центральная частота - 1 ГГц

Символьная скорость

100 кГц

≤2,8% _СКЗ

500 кГц

≤2,8% _СКЗ

Режим измерения электромагнитной совместимости (EMI Mode) опция RSA3000E-EMI

Разрешающая способность по частоте (- 3 дБ)

100 Гц ~ 3 МГц, шаг 1-3-10

Разрешающая способность по частоте (- 6 дБ)

200 Гц, 9 кГц, 120 кГц, 1 МГц

Детектор

положительных пиков, отрицательных пиков, среднего, квазипиковый, CISPR среднее, среднего значения

Ключевые особенности

Детекторы CISPR 16-1-1

Диапазоны CISPR 16-1-1

Отображение в логарифмическом и линейном масштабах

Таблица сигналов

Таблица сканирования

Одновременное детектирование

Автоматическое тестирование предела

Маркерные измерения

Дельта-маркеры

Пошаговое и непрерывное сканирование

Генерация отчётов

Общие характеристики

Дисплей

Емкостной мультитач, 1024 х 600 точек, диагональ 10,1 дюйма, глубина цвета 24-бит

Электропитание

100 ~ 240 В (ном), 45 ~ 440 Гц

Потребление энергии

55 Вт (тип), 90 Вт (со всеми опциями)

Рабочая температура

0ºС ~ 50ºС

Температура хранения

- 20ºС ~ 70ºС

Массо-габаритные параметры

Ширина х Высота х Глубина

410 х 224 х 135 мм

Вес

4,95 кг

Входы и выходы

Передняя панель

RF Input

50 Ом, N-типа гнездо

Сигналы опорной частоты (Internal/External Reference)

Частота внутреннего источника опорной частоты

10 МГц

Диапазон выходного уровня внутреннего источника опорной частоты

+ 3 дБм ~ +10 дБм, + 7 дБм (тип)

Импеданс разъёма внутреннего источника опорной частоты

50 Ом (ном)

Тип разъёма внутреннего источника опорной частоты

BNC гнездо

Частота внешнего источника опорной частоты

10 МГц ± 5 ppm

Диапазон допустимых входных уровней внешнего источника опорной частоты

0 дБм ~ +10 дБм

Импеданс разъёма внешнего источника опорной частоты

50 Ом (ном)

Тип разъёма внешнего источника опорной частоты

BNC гнездо

Вход/выход сигнала синхронизации (External Trigger Input/Output)

Внешний вход 1 (External Trigger Input 1)

Импеданс

≥ 1 кОм (ном)

Разъём

BNC гнездо

Уровень

5 В TTL

Внешний вход 2/Выход (External Trigger Input 2/Trigger Output)

Импеданс

На входе

≥ 1 кОм (ном)

На выходе

50 Ом (ном)

Разъём

BNC гнездо

Уровень

5 В TTL

Выход промежуточной частоты (IF Output)

Частота

430 МГц ± 20 МГц (ном)

Амплитуда: RF input power ≤ 10 дБм, attenuation = 0 дБм, предусилитель выкл.

50 МГц, P _RFin ± 4 дБ + RF frequency response (ном)

Импеданс

50 Ом

Тип разъёма

SMB вилка

Коммуникационные разъёмы (Communication Interface)

USB Host (4 порта)

A вилка; протокол 2.0

USB Device

B вилка; протокол 2.0

LAN

100/1000Base, RJ-45; протокол LXI Core 2011 Device

HDMI

A вилка; протокол HDMI 1.4b
