RIGOL RSA3030E-TG анализатор спектра реального времени с трекинг-генератором

Сравнить

RIGOL RSA3030E-TG анализатор спектра реального времени с трекинг-генератором

Под заказ

О доставке

Полоса разрешения RBW 1 Гц — 3 МГц

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

590 172 ₽

За 1 шт.

Из-за высокой волатильности рубля цены на сайте носят информационный характер.
Для получения актуальной информации обращайтесь к менеджерам.

Характеристики

Масса, кг

4.95

Размеры

41*22.4*13.5

Диапазон частот

9 кГц - 3 ГГц

В корзину В корзине

Задать вопрос

EMI в подарок 30.06

Описание

Описание анализатора спектра RIGOL RSA3030E-TG

RSA3030E-TG – высокопроизводительный анализатор спектра с встроенным трекинг-генератором, диапазоном рабочих частот до 3 ГГц, полосой разрешения 1 Гц – 3 МГц, низким уровнем собственных фазовых шумов, разработан для решения задач, требующих высокой точности измерений. Анализатор спектра реального времени RSA3030E-TG выполнен в компактном корпусе, обладает небольшим весом, оснащён ёмкостным сенсорным экраном с диагональю 10,1 дюйма (система управления мультитач) и удобной клавиатурой управления на передней панели. Прибор имеет различные интерфейсы управления и следующий широкий функционал:анализатор спектра общего назначения (GPSA)

анализатор спектра в реальном времени (RTSA)
скалярный анализатор со следящим (трекинг) генератором
измеритель КСВН
векторный анализатор сигналов (опция)
измеритель электромагнитных помех (опция)

Функции измерения

Особенности и преимущества

Технология Ultra-Real:

- различные режимы запуска, в том числе по частотной маске (FMT)
- анализ спектра без слепого времени
- сложные режимы отображения
Низкий отображаемый средний уровень собственных шумов (DANL): < -161 дБм (тип.)
Низкий уровень фазового шума: < -102 дБн/Гц (тип.)
Погрешность измерения амплитуды: <1.0 дБ
Наилучшее разрешение по частоте (RBW) 1 Гц
Трекинг-генератор до 3,0 ГГц
Большое количество измерительных функций
Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
Полоса анализа в реальном времени 10 МГц
Программное обеспечение для ПК
Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов
Встроенные USB, LAN, HDMI интерфейсы связи

Анализ спектра в реальном времени

Применение

Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
Функциональное тестирование
Лабораторные исследования
Испытания на ЭМС
Сервисное обслуживание

Предварительное тестирование электромагнитных помех: с помощью прикладного программного обеспечения в сочетании с фильтрами, совместимыми с требованиями CISPR (Международный комитет по радиопомехам), позволяет протестировать продукт на проводимость и излучение для выявления и устранения источника излучения помех и ускорения вывода разрабатываемого продукта на рынок.

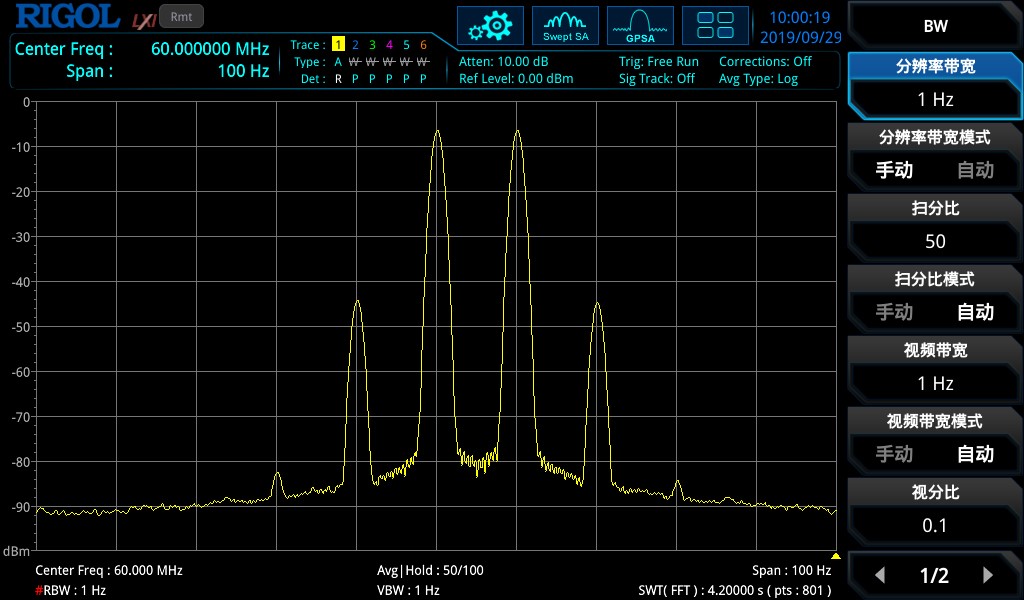

Минимальная полоса разрешения 1 Гц полоса разрешения RBW в 1 Гц позволяет различать сигналы с минимальным разносом частот

Уровень собственных шумов с включённым предусилителем не более – 161 дБм позволяет просматривать маломощные сигналы (гармоники, источники помех) в режимах сканирования и реального времени

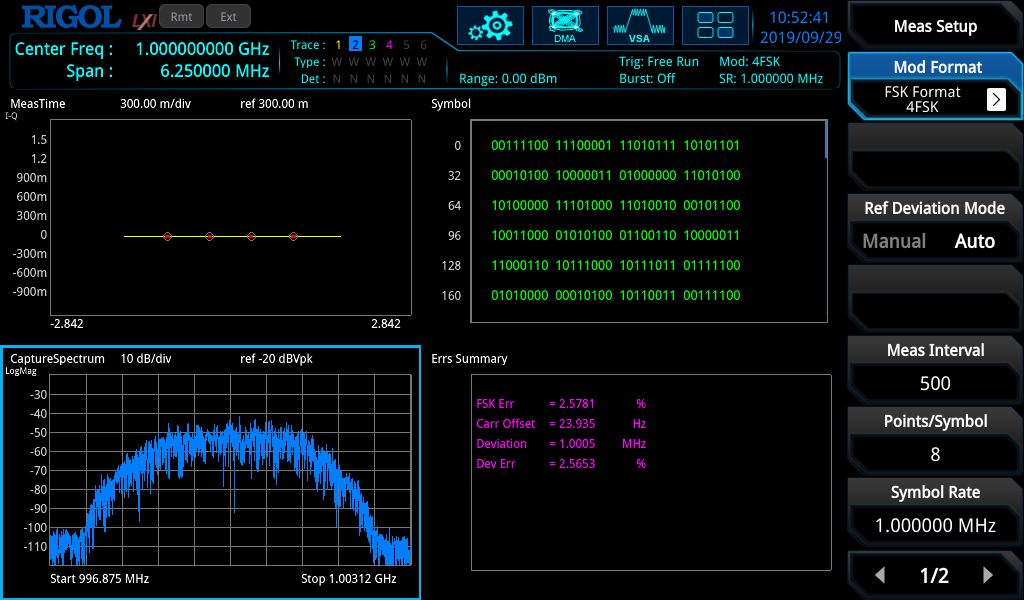

Демодуляция и анализ сигналов ASK, FSK программное обеспечение для анализа демодуляции ASK/FSK позволяет анализировать такие сигналы, как TPMS, PKE/RKE, получать параметры качества модуляции сигнала

Низкий фазовый шум: уровень фазового шума всего -102 дБн/Гц.

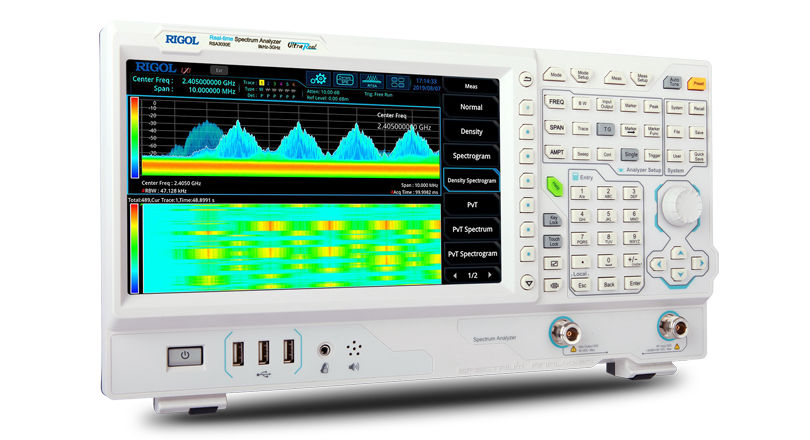

Быстрое выполнение операций, с помощью сенсорного дисплея 10,1-дюймовый сенсорный дисплей позволяет с помощью жестов осуществлять перетаскивание, расширение и масштабирование сигналов максимально экономя время пользователя

Мы предлагаем купить анализаторы спектра реального времени RIGOL RSA3030E-TG в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все анализаторы спектра реального времени имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.

Заказать анализатор спектра реального времени RSA3030E-TGможно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.

Характеристики

Масса, кг	4.95
Размеры	4122.413.5
Диапазон частот	9 кГц - 3 ГГц

Характеристики RSA3030E-TG

Технические характеристики анализатора спектра Rigol RSA3030E-TG

Наименование

Значение

Диапазон рабочих частот

9 кГц ~ 3,0 ГГц

Фазовый шум

-102 дБн/Гц@10 кГц и DANL = -161 дБм

Встроенный источник опорной частоты (Internal Reference Frequency)

Номинал опорной частоты

10 МГц

Точность частоты при калибровке

<1 ppm
<0,1 ppm (опция OCXO-C08)

Температурная стабильность (25ºС)

<0,5 ppm
<0,005 ppm (опция OCXO-C08)

Старение

<1 ppm/год
<0,03 ppm (опция OCXO-C08)

Режим сканирующего анализатора (GPSA)

Разрешение по частоте (маркер)

Span/(количество точек развёртки-1)

Погрешность по частоте

± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания RBW + разрешение маркера + 12 Гц)

Измеритель частоты (Frequency Counter)

Разрешение

1 Гц

Погрешность

± (определяемая частота × точность опорной частоты + разрешение частотомера)

Полоса обзора (Span)

Диапазон

0 Гц, 10 Гц ~ 3,0 ГГц

Разрешение

2 Гц

Погрешность

±[0,25% x span + span/(количество точек развёртки - 1) + 12 Гц]

Фазовый шум (SSB Phase Noise) 20ºС~30ºС, fн=500 МГц

Отстройка от несущей частоты
1 кГц
10 кГц
100 кГц
1 МГц

<-90 дБн/Гц (тип)
<-100 дБн/Гц, <-102 дБн/Гц (тип)
<-100 дБн/Гц, <-102 дБн/Гц (тип)
<-110 дБн/Гц, <-112 дБн/Гц (тип)

Разрешение

RBW (-3 дБ)

1 Гц – 3 МГц (1-3-10)

Измерение амплитуды

Диапазон измерения (fн≥10 МГц)

от среднего уровня собственных шумов DANL до + 30 дБм

Максимальный уровень на входе

50 В

Уровень разрушения

+ 33 дБм (2 Вт)

Средний уровень собственных шумов (Displayed Average Noise Level - DANL)

Предусилитель выкл.

Предусилитель вкл.

9 кГц ~ 100 кГц

<-120 дБм (тип)

100 кГц ~ 20 МГц

<-135 дБм, <-140 дБм (тип)

<-152 дБм, <-160 дБм (тип)

20 МГц ~ 2,7 ГГц

<-138 дБм, <-141 дБм (тип)

<-158 дБм, <-161 дБм (тип)

2,7 ГГц ~ 3,0 ГГц

<-136 дБм, <-141 дБм (тип)

<-156 дБм, <-161 дБм (тип)

Отображаемый уровень (Level Display)

Логарифмическая шкала

1 дБ ~ 200 дБ

Линейная шкала

0 ~ опорный уровень

Количество точек

801

Количество графиков

Тип детектора

обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение и квазипиковый (опция RSA3000E-EMC)

Операции с графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, В

Амплитудно-частотная характеристика (Frequency Response)

Предусилитель выкл. (ослабление 10 дБ, относительно 50 МГц, 20ºС~30ºС)

100 кГц ~ 3 ГГц

<0,7 дБ, <-0,5 дБ (тип)

Предусилитель вкл. (ослабление 0 дБ, относительно 50 МГц, 20ºС~30ºС)

100 кГц ~ 3 ГГц

<1,0 дБ, <-0,5 дБ (тип)

Встроенный аттенюатор

Диапазон ослабления

0 дБ ~ 50 дБ, с шагом 1 дБ

Погрешность переключения (относительно 50 МГц, 0 дБ, предусилитель выкл. 20ºС~30ºС)

<0,3 дБ

Абсолютная точность (fн=50 МГц, пиковый детектор, предусилитель выкл., ослабление 10 дБ, уровень входного сигнала -10 дБм, 20ºС~30ºС)

<0,3 дБ

Диапазон изменения опорного уровня (Reference Level)

Логарифмическая шкала

- 170 дБм ~ + 30 дБм, с шагом 0,01 дБ

Линейная шкала

0,707 пВ ~ 7,07 В, разрешение 0,11% (0,01 дБ)

Предусилитель (опция RSA3000E-PA)

Частотный диапазон

100 кГц ~ 3,0 ГГц

Коэффициент усиления

20 дБ (ном.)

Погрешность измерения уровня (Level Measurement Uncertainty)

Условия: достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель выкл., аттенюатор 10 дБ, -50 дБм <уровень сигнала на входе ≤ 0 дБм, fн> 10 МГц, 20ºС~30ºС

<1,0 дБ

КСВН на входе (ослабление ≥ 10 дБ, предусилитель выкл.)

300 кГц ~ 3,0 ГГц

<1,6 (ном)

Искажения (Distortions)

Точка пересечения со 2-ой гармоникой (SHI) fн ≥ 50 МГц, уровень входного сигнала = -20 дБм, ослабление = 0 дБ, предусилитель выкл.

+ 45 дБм

Точка пересечения с 3-ей гармоникой (TOI) fн ≥ 50 МГц, двухтоновый (200 кГц разница частот) сигнал уровнем = -20 дБм каждый, ослабление = 0 дБ, предусилитель выкл.

+ 10 дБм, + 15 дБм (тип)

Точка компрессии P_1дБfн ≥ 50 МГц, ослабление = 0 дБ, предусилитель выкл.

0 дБ

Паразитные отклики (Spurious Response)

Остаточный (Residual Response) 50 Ом, ослабление 0 дБ, 20ºС~30ºС

<- 90 дБм, <- 100 дБм (тип)

На промежуточной частоте (Intermediate Frequency)

<- 60 дБн

Побочные составляющие (System-related Sideband) относительно: гетеродина LO, АЦП, субгармоник и гармоник первого гетеродина

<- 60 дБн

Связанные с наличием сигнала на входе (Input-related Spurious) mixed level= - 30 дБм

<- 60 дБн

Сканирование (Sweep)

Время сканирования:
Span ≥ 10 Гц
Нулевой диапазон

1 мс ~ 4000 с
1 мкс ~ 6000 с

Погрешность времени сканирования:
Span ≥ 10 Гц, RBW ≥ 1 кГц
Нулевой диапазон (sweep time> 1 мс)

5% (ном)
5% (ном)

Режим

Непрерывный, одиночный

Синхронизация (Trigger)

Источник

Непрерывно в любое время, внешний 1, внешний 2, видео

Задержка синхронизации:
Span ≥ 10 Гц
Нулевой диапазон

0 ~ 500 мс
0 ~ 500 мс

Следящий генератор (Tracking Generator)

Частотный диапазон

100 кГц ~ 3,0 ГГц

Выходной уровень

- 40 дБм ~ 0 дБм

Разрешение

1 дБ

Неравномерность (относительно 50 МГц)

± 3 дБ (ном)

Анализ в режиме реального времени (RTSA Mode)

Полоса анализа в реальном времени

10 МГц

Минимальная длительность сигнала для 100% вероятности перехвата (POI) на всей амплитудной шкале, макс. span, окно Кайзера

9,3 мкс

Тип детектора трассы

положительных пиков, отрицательных пиков, выборок, среднего значения

Количество трасс

Тип окна

Хэннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса

Ширина полосы фильтра разрешения (Resolution Bandwidth) 6 RBW для каждого типа окна, за исключением прямоугольного. Данные приведены для окна Кайзера

Span

Мин. диапазон

Макс. диапазон

10 МГц

25,1 кГц

804 кГц

1 МГц

2,51 кГц

80,4 кГц

100 кГц

251 Гц

8,04 кГц

Максимальная частота дискретизации

12,8 Мвыб/с

Скорость БПФ (FFT Rate)

146484/с (ном)

Количество маркеров

Разрешение по амплитуде

0,01 дБ

Количество точек по частоте

801

Время захвата (Acquisition Time) при максимальной частоте дискретизации

> 32 мс

Минимальная длительность сигнала для вероятности перехвата 100% для различных разрешений RBW (Min. Signal Duration for 100% POI at Different RBWs), мкс

Span

RBW1

RBW2

RBW3

RBW4

RBW5

RBW6

10 МГц

86,8

46,8

26,8

16,8

11,8

9,30

1 МГц

807

407

207

107

56,3

31,3

Неравномерность амплитуды по частоте

± 0,5 дБ (ном)

Динамический диапазон свободный от паразитных составляющих (SFRD)

< - 50 дБн

Плотность (Density)

Диапазон вероятности

0 ~ 100%

Мин. Span

5 кГц

Длительность послесвечения (Persistence Duration)

32 мс ~ 10 с

Спектрограмма (Spectrogram)

Количество проходов

8192

Динамический диапазон цветовой шкалы

200 дБ

Мощность от частоты (PVT)

Мин. время захвата

187,9 мкс

Макс. время захвата

40 с

Синхронизация (Trigger)

Источник синхронизации

Непрерывно в любое время, внешний 1, внешний 2, мощность(время), FMT (частотная маска)

Запуск по частотной маске (FMT)

Диаграмма (Trigger Diagram)

спектральная плотность (density), спектрограмма (spectrogram), нормальная (normal), мощность от времени (PVT)

Разрешение (Trigger Resolution)

0,5 дБ (ном)

Критерий срабатывания (Trigger Criteria)

enter, leave, inside, outside, enter-leave, leave-enter

Анализ векторных сигналов (VSA Mode) опция RSA3000E-ASK/FSK

Коэффициент передискретизации захвата (Capture Oversampling), раз

4, 8, 16

Максимальная длина захвата при передискретизации:
4
8
16

4096
2048
1024

Максимальная частота дискретизации

12,8 МГц

Символьная скорость (зависит от передискретизации)

Частота дискретизации/коэффициент передискретизации захвата, ≥ 1 кГц

Рабочая полоса частот I/Q данных (Usable I/Q Bandwidth)

Символьная скорость х коэффициент передискретизации/1,28

Режим синхронизации

непрерывный, внешний 1, внешний 2, мощность (от время) и FMT

Поддерживаемые режимы модуляции
FSK
ASK

2FSK, 4FSK, 8FSK
2ASK, 4ASK

Тип фильтра

Измерительный фильтр

Без фильтра, RRC, Гаусовский, прямоугольный, определяемый пользователем

Опорный тип фильтра

Возрастающий косинусный, RRC, Гаусовский, прямоугольный, определяемый пользователем

Остаточная погрешность в режиме FSK

Тестовый сигнал

Опорный фильтр - RRC с коэффициентом спада 0,22. Измерительный фильтр - RRC с коэффициентом спада 0,22. Опорное отклонение FSK составляет четверть символьной скорости. Длина результата - 150 символов. Центральная частота - 1 ГГц

Символьная скорость

100 кГц

≤2,8% _СКЗ

500 кГц

≤2,8% _СКЗ

Режим измерения электромагнитной совместимости (EMI Mode) опция RSA3000E-EMI

Разрешающая способность по частоте (- 3 дБ)

100 Гц ~ 3 МГц, шаг 1-3-10

Разрешающая способность по частоте (- 6 дБ)

200 Гц, 9 кГц, 120 кГц, 1 МГц

Детектор

положительных пиков, отрицательных пиков, среднего, квазипиковый, CISPR среднее, среднего значения

Ключевые особенности

Детекторы CISPR 16-1-1
Диапазоны CISPR 16-1-1
Отображение в логарифмическом и линейном масштабах
Таблица сигналов
Таблица сканирования
Одновременное детектирование
Автоматическое тестирование предела
Маркерные измерения
Дельта-маркеры
Пошаговое и непрерывное сканирование
Генерация отчётов

Общие характеристики

Дисплей

Емкостной мультитач, 1024 х 600 точек, диагональ 10,1 дюйма, глубина цвета 24-бит

Электропитание

100 ~ 240 В (ном), 45 ~ 440 Гц

Потребление энергии

55 Вт (тип), 90 Вт (со всеми опциями)

Рабочая температура

0ºС ~ 50ºС

Температура хранения

- 20ºС ~ 70ºС

Массо-габаритные параметры

Ширина х Высота х Глубина

410 х 224 х 135 мм

Вес

4,95 кг

Входы и выходы

Передняя панель

RF Input

50 Ом, N-типа гнездо

TG Output

50 Ом, N-типа гнездо

Сигналы опорной частоты (Internal/External Reference)

Частота внутреннего источника опорной частоты

10 МГц

Диапазон выходного уровня внутреннего источника опорной частоты

+ 3 дБм ~ +10 дБм, + 7 дБм (тип)

Импеданс разъёма внутреннего источника опорной частоты

50 Ом (ном)

Тип разъёма внутреннего источника опорной частоты

BNC гнездо

Частота внешнего источника опорной частоты

10 МГц ± 5 ppm

Диапазон допустимых входных уровней внешнего источника опорной частоты

0 дБм ~ +10 дБм

Импеданс разъёма внешнего источника опорной частоты

50 Ом (ном)

Тип разъёма внешнего источника опорной частоты

BNC гнездо

Вход/выход сигнала синхронизации (External Trigger Input/Output)

Внешний вход 1 (External Trigger Input 1)

Импеданс

≥ 1 кОм (ном)

Разъём

BNC гнездо

Уровень

5 В TTL

Внешний вход 2/Выход (External Trigger Input 2/Trigger Output)

Импеданс

На входе

≥ 1 кОм (ном)

На выходе

50 Ом (ном)

Разъём

BNC гнездо

Уровень

5 В TTL

Выход промежуточной частоты (IF Output)

Частота

430 МГц ± 20 МГц (ном)

Амплитуда: RF input power ≤ 10 дБм, attenuation = 0 дБм, предусилитель выкл.

50 МГц, P _RFin± 4 дБ + RF frequency response (ном)

Импеданс

50 Ом

Тип разъёма

SMB вилка

Коммуникационные разъёмы (Communication Interface)

USB Host (4 порта)

A вилка; протокол 2.0

USB Device

B вилка; протокол 2.0

LAN

100/1000Base, RJ-45; протокол LXI Core 2011 Device

HDMI

A вилка; протокол HDMI 1.4b

Документы

RSA3000E_Datasheet_EN

2.6 Мб

RSA3030E_TG

276.7 Кб

Видео

Комплектация

анализатор спектра
краткое руководство
кабель питания
защитная крышка передней панели

Опции

Программные опции	Приложение для измерений на ЭМС EMI Measurement Application (включая RSA3000E-EMC)	RSA3000E-EMI
	Предварительный усилитель	RSA3000E-PA
	Набор расширенных измерений сигналов	RSA3000E-AMK
	ЭМС фильтры и квазипиковые детекторы	RSA3000E-EMC
	Программное обеспечение управления анализатором спектра с ПК	Ultra Spectrum
	Программное обеспечение для предварительного тестирования ЭМС	RSA3000E-ASK/FSK
Аппаратная опция (устанавливается на заводе-изготовителе)	Высокостабильный опорный генератор	OCXO-C08

Аксессуары

Комплект принадлежностей анализатора спектра (N-SMA кабель, BNC-BNC кабель, N-BNC адаптер, N-SMA адаптер, 75 Ом – 50 Ом адаптер, 900 МГц/1,8 ГГц антенна (2 шт.), 2,4 ГГц антенна (2 шт.)	DSA Utility Kit
Комплект ВЧ адаптеров (N(F)-N(F) адаптер, N(M)-N(M) адаптер, N(M)-SMA(F) адаптер (2 шт.), N(M)-BNC(F) адаптер (2 шт.), SMA(F)-SMA(F) адаптер, SMA(M)-SMA(M) адаптер, BNC T type адаптер, 50 Ом SMA-нагрузка, 50 Ом BNC адаптер)	RF Adaptor Kit
Комплект переходников: 50 Ом – 75 Ом (2 шт.)	RF CATV Kit
Комплект аттенюаторов (6 дБ, 10 дБ (2 шт.)	RF Attenuator Kit
Аттенюатор 30 дБ, P _MAX= 100 Вт	ATT03301H
N(M)-N(M) RF кабель	CB-NM-NM-75-L-12G
N(M)-SMA(M) RF кабель	CB-NM-SMAM-75-L-12G
КСВН мост 1 МГц ~ 3,2 ГГц	VB1032
КСВН мост 2 ГГц ~ 8 ГГц	VB1080
Пробники ближнего поля	NFP-3
Комплект для монтажа анализаторов спектра в стойку 19”	RM6041
USB кабель	CB-USBA-USBB-FF-150

Преимущества

Оптимальный выбор Низкие цены
и широкий ассортимент

Доставка в срок Оперативная доставка и выгрузка товара

Похожие товары

Сравнить Удалить из сравнения

Акция

RIGOL RSA5032N анализатор спектра реального времени с трекинг-генератором и векторным анализатором цепей

order Под заказ

1308448 ₽
За 1 шт.

В корзину В корзине
Сравнить Удалить из сравнения

RIGOL RSA5032-TG анализатор спектра реального времени с трекинг-генератором

order Под заказ

1163065 ₽
За 1 шт.

В корзину В корзине
Сравнить Удалить из сравнения

Акция

RIGOL RSA3030N анализатор спектра реального времени с трекинг-генератором и векторным анализатором цепей

order Под заказ

893257 ₽
За 1 шт.

В корзину В корзине
Сравнить Удалить из сравнения

RIGOL RSA3030-TG анализатор спектра реального времени с трекинг-генератором

order Под заказ

769676 ₽
За 1 шт.

В корзину В корзине
Сравнить Удалить из сравнения

Акция

RIGOL DSA832-TG анализатор спектра с трекинг-генератором

order Под заказ

908820 ₽
За 1 шт.

В корзину В корзине
