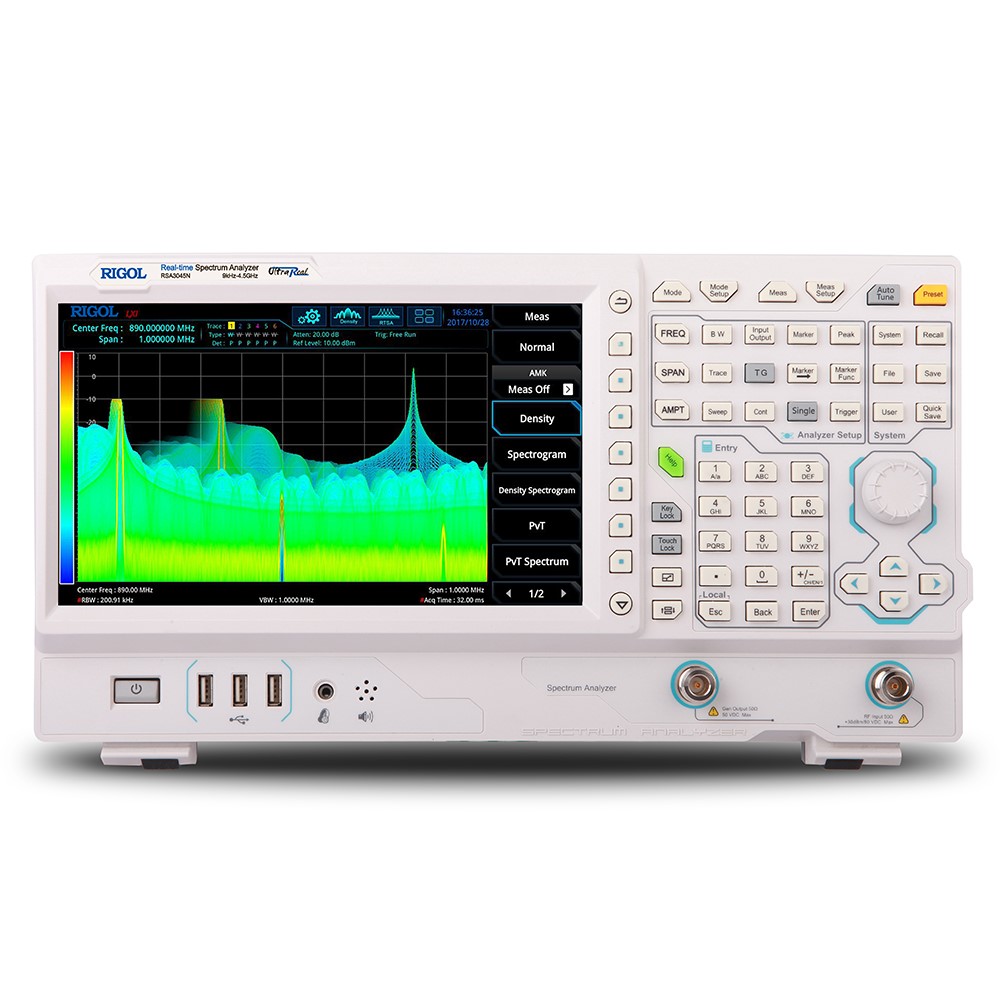

Наименование
|
Значение
|
|
Рабочий диапазон частот
|
9 кГц ~ 4,5 ГГц
|
| Фазовый шум | -102 дБн/Гц@10 кГц и DANL = -161 дБм |
|
Встроенный источник
опорной частоты (Internal Reference Frequency)
|
|
Номинал опорной частоты
|
10 МГц
|
|
Точность частоты при калибровке
|
<1 ppm
<0,1 ppm (опция OCXO-C08)
|
|
Температурная стабильность (25ºС)
|
<0,5 ppm
<0,005 ppm (опция OCXO-C08)
|
|
Старение
|
<1 ppm/год
<0,03 ppm (опция OCXO-C08)
|
|
Режим сканирующего
анализатора (GPSA)
|
|
Разрешение по частоте (маркер)
|
Span/(количество точек развёртки-1)
|
|
Погрешность по частоте
|
± (определяемая частота ×
точность опорной частоты + 1% × span + 10% × полоса пропускания RBW + разрешение маркера + 12 Гц)
|
|
Измеритель частоты (Frequency Counter)
|
|
Разрешение
|
1 Гц
|
|
Погрешность
|
± (определяемая частота ×
точность опорной частоты + разрешение частотомера)
|
|
Полоса обзора (Span)
|
|
Диапазон
|
0 Гц, 100 Гц ~ 4,5 ГГц
0 Гц, 10 Гц ~ 4,5 ГГц (опция RSA3000-BW1)
|
|
Разрешение
|
2 Гц
|
|
Погрешность
|
±[0,25%
x span
+ span/(количество
точек развёртки - 1) + 12 Гц]
|
|
Фазовый шум (SSB Phase Noise)
20ºС~30ºС, fн=500
МГц
|
|
Отстройка от несущей частоты
1 кГц
10 кГц
100 кГц
1 МГц
|
<-90 дБн/Гц (тип)
<-100 дБн/Гц, <-102 дБн/Гц (тип)
<-100 дБн/Гц, <-102 дБн/Гц (тип)
<-110 дБн/Гц, <-112 дБн/Гц (тип)
|
|
Остаточная ЧМ (Residual
FM) 20ºС~30ºС, RBW=VBW=1 кГц
|
< 10 Гц (ном)
|
|
Разрешение
|
|
RBW
(-3 дБ)
|
1 Гц – 3 МГц (1-3-10)
1 Гц – 10 МГц (1-3-10) опция RSA3000-BW1
|
|
Точность RBW
|
10 Гц – 1 кГц,
< 15%
3 кГц – 1 МГц,
< 5%
3
МГц – 10 кГц, < 15%
|
|
Избирательность (60 дБ:3 дБ)
|
<
5
|
|
VBW (- 3 дБ)
|
1 Гц – 10 МГц (1-3-10)
|
|
RBW
(-6 дБ)
|
200 Гц, 9 кГц,
120 кГц, 1 МГц (опция
RSA3000-EMC)
|
|
Измерение амплитуды
|
|
Диапазон измерения (fн≥10
МГц)
|
от среднего уровня собственных шумов DANL до + 30 дБм
|
|
Максимальный уровень на входе
|
|
DC
|
50 В
|
|
CW ВЧ-сигнал
|
+ 30 дБм, аттенюатор ≥ 40 дБ, предусилитель выкл.
- 10 дБм, аттенюатор = 20 дБ, предусилитель вкл.
|
|
Уровень разрушения
|
+ 33 дБм (2 Вт)
|
|
Средний уровень собственных шумов
(Displayed Average Noise Level - DANL)
|
|
Предусилитель выкл.
|
|
9 кГц ~ 100 кГц
|
<-120 дБм (тип)
|
|
100 кГц ~ 20 МГц
|
<-135 дБм, <-140 дБм (тип)
|
|
20 МГц ~ 2,7 ГГц
|
<-138 дБм, <-141 дБм (тип)
|
|
2,7 ГГц ~ 3,0 ГГц
|
<-136 дБм, <-141 дБм (тип)
|
|
3,0 ГГц ~ 4,5 ГГц
|
<-136 дБм, <-140 дБм (тип)
|
|
Предусилитель вкл.
|
|
100 кГц ~ 20 МГц
|
<-152 дБм, <-160 дБм (тип)
|
|
20 МГц ~ 2,7 ГГц
|
<-158 дБм, <-161 дБм (тип)
|
|
2,7 ГГц ~ 3,0 ГГц
|
<-156 дБм, <-161 дБм (тип)
|
|
3,0 ГГц ~ 4,5 ГГц
|
<-154 дБм, <-159 дБм (тип)
|
|
Отображаемый уровень (Level Display)
|
|
Логарифмическая шкала
|
1 дБ ~ 200 дБ
|
|
Линейная шкала
|
0 ~ опорный уровень
|
|
Количество точек
|
801
|
|
Количество графиков
|
6
|
|
Тип детектора
|
обычный, выборка, положительный
пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение и
квазипиковый (опция RSA3000-EMC)
|
|
Операции с графиками
|
непрерывное отображение,
удержание максимума, удержание минимума, усреднение, просмотр, очистка
|
|
Единицы измерения
|
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, В
|
|
Амплитудно-частотная
характеристика (Frequency Response)
|
|
Предусилитель выкл. (ослабление 10 дБ,
относительно 50 МГц, 20ºС~30ºС)
|
|
100 кГц ~ 3 ГГц
|
<0,7 дБ, <-0,5 дБ (тип)
|
|
3,0 ГГц ~ 4,5 ГГц
|
<0,9 дБ, <-0,5 дБ (тип)
|
|
Предусилитель вкл. (ослабление 0 дБ,
относительно 50 МГц, 20ºС~30ºС)
|
|
100 кГц ~ 3 ГГц
|
<1,0 дБ, <-0,5 дБ (тип)
|
|
3,0 ГГц ~ 4,5 ГГц
|
<1,2 дБ, <-0,5 дБ (тип)
|
|
Встроенный аттенюатор
|
|
Диапазон ослабления
|
0 дБ ~ 50 дБ, с шагом 1 дБ
|
|
Погрешность переключения (относительно 50 МГц, 0
дБ, предусилитель выкл. 20ºС~30ºС)
|
<0,3 дБ
|
|
Абсолютная точность (fн=50
МГц, пиковый детектор, предусилитель выкл., ослабление 10 дБ, уровень
входного сигнала -10 дБм, 20ºС~30ºС)
|
<0,3 дБ
|
|
Диапазон изменения опорного
уровня (Reference Level)
|
|
Логарифмическая шкала
|
- 170 дБм ~ + 30 дБм, с шагом 0,1 дБ
|
|
Линейная шкала
|
0,707 пВ ~ 7,07 В, разрешение 0,11% (0,01 дБ)
|
|
Погрешность
переключения RBW
(относительно 30 кГц)
|
|
1 Гц ~ 1 МГц
|
<0,1 дБ
|
|
3 МГц, 10 МГц
|
<0,3 дБ
|
|
Предусилитель (опция RSA3000-PA)
|
|
Частотный диапазон
|
100 кГц ~ 4,5 ГГц
|
|
Коэффициент усиления
|
20 дБ (ном.)
|
|
Погрешность
измерения
уровня
(Level Measurement Uncertainty)
|
|
Условия: достоверность 95%,
с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель выкл., аттенюатор 10 дБ, -50
дБм <уровень сигнала на входе ≤ 0 дБм, fн> 10 МГц, 20ºС~30ºС
|
<1,0 дБ
|
|
КСВН на входе (ослабление ≥ 10 дБ,
предусилитель выкл.)
|
|
300 кГц ~ 3,0 ГГц
|
<1,6 дБ (ном)
|
|
3,0 ГГц ~ 4,5 ГГц
|
<1,8 дБ (ном)
|
|
Искажения
(Distortions)
|
|
Точка пересечения со 2-ой гармоникой (SHI) fн ≥ 50 МГц, уровень входного
сигнала = -20 дБм, ослабление = 0 дБ, предусилитель выкл.
|
+ 45 дБм
|
|
Точка пересечения с 3-ей гармоникой (TOI) fн ≥ 50 МГц, двухтоновый (200 кГц
разница частот) сигнал уровнем = -20 дБм каждый, ослабление = 0 дБ,
предусилитель выкл.
|
+ 10 дБм,
+
15 дБм (тип)
|
|
Точка компрессии P1дБ fн ≥ 50 МГц, ослабление = 0 дБ,
предусилитель выкл.
|
0 дБ
|
|
Паразитные отклики (Spurious
Response)
|
|
Остаточный (Residual
Response) 50 Ом, ослабление 0 дБ, 20ºС~30ºС
|
<- 90 дБм, <- 100 дБм (тип)
|
|
На промежуточной частоте (Intermediate Frequency)
|
<- 60 дБн
|
|
Побочные составляющие (System-related Sideband) относительно:
гетеродина LO, АЦП, субгармоник и гармоник первого гетеродина
|
<- 60 дБн
|
|
Связанные с наличием сигнала на входе (Input-related Spurious) mixed level= - 30 дБм
|
<- 60 дБн
|
|
Сканирование (Sweep)
|
|
Время сканирования:
Span ≥ 10 Гц
Нулевой диапазон
|
1 мс ~ 4000 с
1 мкс ~ 6000 с
|
|
Погрешность времени сканирования:
Span ≥ 10 Гц, RBW ≥ 1 кГц
Нулевой диапазон (sweep
time> 1 мс)
|
5% (ном)
5% (ном)
|
|
Режим
|
Непрерывный, одиночный
|
|
Синхронизация (Trigger)
|
|
Источник
|
Непрерывно в любое время, внешний 1, внешний 2, видео
|
|
Задержка синхронизации:
Span ≥ 10 Гц
Нулевой диапазон
|
0 ~ 500 мс
0 ~ 500 мс
|
|
Следящий генератор (Tracking
Generator)
|
|
Частотный диапазон
|
100 кГц ~ 4,5 ГГц
|
|
Выходной уровень
|
- 40 дБм ~ 0 дБм
|
|
Разрешение
|
1 дБ
|
|
Неравномерность (относительно 50 МГц)
|
± 3 дБ (ном)
|
|
Анализ в режиме
реального времени (RTSA Mode)
|
|
Полоса анализа в реальном времени
|
10 МГц
25 МГц (опция RSA3000-25)
40 МГц (опция RSA3000-40)
|
|
Минимальная
длительность сигнала для 100% вероятности перехвата (POI) на всей амплитудной
шкале, макс. span, окно
Кайзера
|
9,3 мкс
7,82 мкс (опция RSA3000-25)
7.45 мкс (опция RSA3000-40)
|
|
Тип детектора трассы
|
положительных пиков, отрицательных
пиков, выборок, среднего значения
|
|
Количество трасс
|
6
|
|
Тип окна
|
Хэннинга, Блэкмана-Харриса, прямоугольное, с плоской
вершиной, Кайзера, Гаусса
|
|
Ширина полосы фильтра разрешения (Resolution Bandwidth) 6 RBW для каждого типа окна,
за исключением прямоугольного. Данные приведены для окна Кайзера
|
Span
|
Мин. диапазон
|
Макс. диапазон
|
|
40 МГц
|
100 кГц
|
3,21 МГц
|
|
25 МГц
|
62,8 кГц
|
2,01 МГц
|
|
10 МГц
|
25,1 кГц
|
804 кГц
|
|
1 МГц
|
2,51 кГц
|
80,4 кГц
|
|
100 кГц
|
251 Гц
|
8,04 кГц
|
|
Максимальная частота дискретизации
|
51,2 Мвыб/с
|
|
Скорость БПФ (FFT Rate)
|
146484/с (ном)
|
|
Количество маркеров
|
8
|
|
Разрешение по амплитуде
|
0,01 дБ
|
|
Количество точек по частоте
|
801
|
|
Время захвата (Acquisition
Time) при максимальной частоте дискретизации
|
> 156,5 мкс
|
|
Минимальная длительность сигнала для вероятности перехвата
100% для различных разрешений RBW (Min. Signal Duration
for 100% POI at Different RBWs), мкс
|
Span
|
RBW1
|
RBW2
|
RBW3
|
RBW4
|
RBW5
|
RBW6
|
|
40 МГц
|
26,9
|
16,9
|
11,9
|
9,32
|
8,07
|
7,45
|
|
25 МГц
|
38,9
|
22,9
|
14,9
|
10,9
|
8,82
|
7,82
|
|
10 МГц
|
86,8
|
46,8
|
26,8
|
16,8
|
11,8
|
9,30
|
|
1 МГц
|
807
|
407
|
207
|
107
|
56,3
|
31,3
|
|
Неравномерность амплитуды по частоте
|
± 0,5 дБ (ном)
|
|
Динамический диапазон свободный от паразитных составляющих
(SFRD)
|
<
- 50 дБн
|
|
Плотность (Density)
|
|
Диапазон вероятности
|
0 ~ 100%
|
|
Мин. Span
|
5 кГц
|
|
Длительность послесвечения (Persistence
Duration)
|
32 мс ~ 10 с
|
|
Спектрограмма (Spectrogram)
|
|
Количество проходов
|
8192
|
|
Динамический диапазон цветовой шкалы
|
200 дБ
|
|
Мощность от частоты (PVT)
|
|
Мин. время захвата
|
187,9 мкс
|
|
Макс. время захвата
|
40 с
|
|
Синхронизация (Trigger)
|
|
Источник синхронизации
|
Непрерывно в любое время, внешний 1, внешний 2, мощность(время),
FMT (частотная маска)
|
|
Запуск по частотной маске (FMT)
|
|
Диаграмма (Trigger
Diagram)
|
спектральная плотность (density),
спектрограмма
(spectrogram), нормальная (normal), мощность от времени (PVT)
|
|
Разрешение (Trigger Resolution)
|
0,5 дБ (ном)
|
|
Критерий срабатывания (Trigger Criteria)
|
enter, leave, inside, outside,
enter-leave, leave-enter
|
|
Режим измерения электромагнитной
совместимости (EMI Mode) опция RSA3000-EMI
|
|
Разрешающая способность по частоте (- 3 дБ)
|
100 Гц ~ 10 МГц, шаг 1-3-10
|
|
Разрешающая способность по частоте (- 6 дБ)
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
|
Детектор
|
положительных пиков, отрицательных
пиков, среднего, квазипиковый, CISPR среднее, среднего значения
|
|
Ключевые особенности
|
Детекторы CISPR 16-1-1
Диапазоны CISPR 16-1-1
Отображение в логарифмическом и линейном масштабах
Таблица сигналов
Таблица сканирования
Одновременное детектирование
Автоматическое тестирование предела
Маркерные измерения
Дельта-маркеры
Пошаговое и непрерывное сканирование
Генерация отчётов
|
|
Режим векторного
анализатора цепей (VNA Mode)
|
|
Частотный диапазон
|
10 МГц ~ 4,5 ГГц
|
|
Типы измерений
|
S11
– КСВН (Reflection), S21 – коэффициент передачи (Transmission), Расстояние до неоднородности (Distance-to-fault DTF)
|
|
Диапазон измерений
|
1 кГц ~ 10 МГц (1-3-10)
|
|
Количество точек данных
|
101 ~ 10001, 201 – по умолчанию
|
|
Тип трассы
|
mem, math, clear write, average, max hold, min hold
|
|
Количество маркеров
|
8
|
|
Калибровочный набор
|
ХХ, КЗ, нагрузка, соединитель; пользовательский набор
|
|
Измерение
коэффициента
передачи
S21 (Transmission Measurement S21)
|
|
Выходная мощность
|
- 10 дБм (ном)
|
|
Формат
|
Линейная амплитуда (Lin Mag), логарифмическая амплитуда (Log Mag), фаза (Phase), групповое время задержки (Group Delay)
|
|
Диапазон амплитуд
|
- 500 G
~ 500 G
|
|
Разрешение по амплитуде
|
Log, 100f, Lin 1a
|
|
Динамический диапазон RBW=10
кГц, 0 дБм, Log Mag, Average=50
|
80 дБ
(ном)
|
|
Измерение
КСВН
S11 (Reflection Measurement S11)
|
|
Выходная мощность
|
- 10 дБм (ном)
|
|
Формат
|
Линейная амплитуда (Lin Mag),
логарифмическая амплитуда (Log Mag), фаза (Phase), групповое время задержки
(Group Delay), КСВ (SWR), Диаграмма
Смитта (Smith Chart – Lin/Phase,
Log/Phase, Real/Imag, R+j*X, G+j*B), Полярная диаграмма (Polar Chart –
Lin/Phase, Log/Phase, Real/Imag)
|
|
Диапазон амплитуд
|
- 500 G
~ 500 G
|
|
Разрешение по амплитуде
|
Log, 100f, Lin 1a
|
|
Диапазон КСВН
|
- 500 G
~ 500 G
|
|
Исправленная
направленность (Corrected Directivity)
с CK106A, S11, Log Mag, Average=50
|
> 40 дБ (ном)
|
|
Расстояние до неоднородности (DTF Distance-to-Fault)
|
|
Выходная мощность
|
0 дБм (ном)
|
|
Формат
|
Линейная амплитуда (Lin Mag), логарифмическая амплитуда
(Log Mag), КСВ (SWR)
|
|
Макс. расстояние (Maximum Distance),
м
|
8,0*1010*Velocity
Factor/Span
|
|
Разрешение по умолчанию (Fault Resolution), м
|
1,5*108*Velocity Factor/Span
|
|
Окна
|
Гаусса, с плоской вершиной, прямоугольное, Хэннинга,
Хэмминга
|
|
Коэффициент скорости (Velocity Factor)
|
0,1 ~ 1
|
|
Общие характеристики
|
|
Дисплей
|
Емкостной мультитач, 1024 х 600 точек, диагональ 10,1
дюйма, глубина цвета 24-бит
|
|
Принтер
|
Поддержка сетевого
|
|
Память
|
512 МБ (внутренняя)
USB
(внешняя, не входит в комплект поставки)
|
|
Электропитание
|
100 ~ 240 В (ном), 45 ~ 440 Гц
|
|
Потребление энергии
|
55 Вт (тип), 90 Вт (со всеми опциями)
|
|
Рабочая температура
|
0ºС ~ 50ºС
|
|
Температура хранения
|
- 20ºС ~ 70ºС
|
|
Влажность
при 0ºС ~ 30ºС
при 30ºС ~ 40ºС
|
≤
95% RH
≤
75% RH
|
|
Высота над уровнем моря
|
ниже 3048 м
|
|
Электромагнитная совместимость и
безопасность (Electromagnetic
Compatibility and Safety)
|
|
ЭМС
|
EMC Directive 2014/30/EU, IEC61326-1:2013/EN61326-1:2013
Group 1 Class A, CISPR 11/EN 55011, IEC 61000-4-2:2008/EN 61000-4-2, IEC
61000-4-3:2002/EN 61000-4-3, IEC 61000-4-4:2004/EN 61000-4-4, IEC
61000-4-5:2001/EN 61000-4-5, IEC 61000-4-6:2003/EN 61000-4-6, IEC
61000-4-11:2004/EN 61000-4-11
|
|
Безопасность
|
IEC 61010-1:2010 (Third Edition)/EN 61010-1:2010, UL
61010-1:2012
R4.16 and CAN/CSA-C22.2 No. 61010-1-12+ GI1+ GI2
|
|
|
|
|
Вибростойкость
|
GB/T6587 Class 2 and MILPRF-28800F Class 3
|
|
Массо-габаритные параметры
|
|
Ширина х Высота х Глубина
|
410 х 224 х 135 мм
|
|
Вес
|
4,95 кг
|
|
Входы и выходы
|
|
Передняя панель
|
|
RF Input
|
50 Ом,
N-типа гнездо
|
|
TG Output
|
50 Ом,
N-типа гнездо
|
|
Сигналы
опорной
частоты
(Internal/External Reference)
|
|
Частота внутреннего источника опорной частоты
|
10 МГц
|
|
Диапазон выходного уровня внутреннего источника опорной
частоты
|
+ 3 дБм ~ +10 дБм, + 7 дБм (тип)
|
|
Импеданс разъёма внутреннего источника опорной частоты
|
50 Ом (ном)
|
|
Тип разъёма внутреннего источника опорной частоты
|
BNC гнездо
|
|
Частота внешнего источника опорной частоты
|
10 МГц ± 5 ppm
|
|
Диапазон допустимых входных уровней внешнего источника
опорной частоты
|
0 дБм ~ +10 дБм
|
|
Импеданс разъёма внешнего источника опорной частоты
|
50 Ом (ном)
|
|
Тип разъёма внешнего источника опорной частоты
|
BNC гнездо
|
|
Вход/выход сигнала синхронизации (External Trigger Input/Output)
|
|
Внешний
вход 1 (External Trigger Input 1)
|
Импеданс
|
≥
1 кОм (ном)
|
|
Разъём
|
BNC гнездо
|
|
Уровень
|
5 В TTL
|
|
Внешний
вход 2/Выход
(External Trigger Input 2/Trigger Output)
|
Импеданс
|
На входе
|
≥
1 кОм (ном)
|
|
На выходе
|
50 Ом (ном)
|
|
Разъём
|
BNC гнездо
|
|
Уровень
|
5 В TTL
|
|
Выход промежуточной частоты (IF Output)
|
|
Частота
|
430 МГц ± 20 МГц (ном)
|
|
Амплитуда: RF input
power ≤ 10 дБм, attenuation = 0 дБм, предусилитель выкл.
|
50 МГц, P RFin ± 4 дБ
+ RF frequency response (ном)
|
|
Импеданс
|
50 Ом
|
|
Тип разъёма
|
SMB вилка
|
|
Коммуникационные разъёмы (Communication
Interface)
|
|
USB Host (4 порта)
|
A вилка;
протокол 2.0
|
|
USB Device
|
B вилка;
протокол 2.0
|
|
LAN
|
100/1000Base, RJ-45; протокол
LXI Core 2011 Device
|
|
HDMI
|
A вилка; протокол HDMI 1.4b
|
