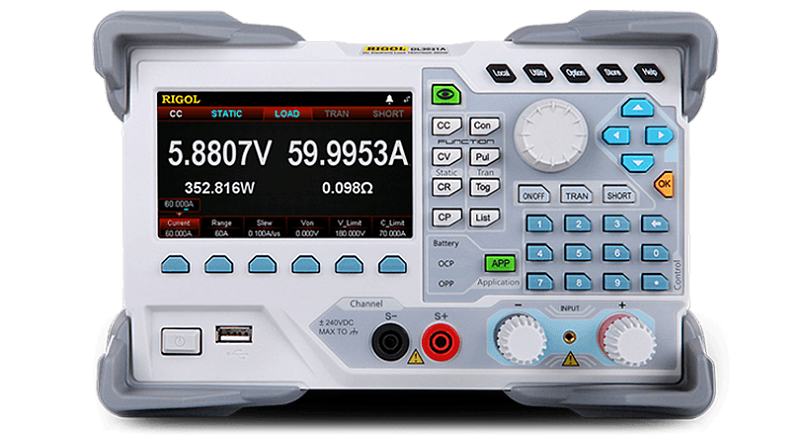

RIGOL DL3041 - программируемая электронная нагрузка

Сравнить

Новинка

RIGOL DL3041 - программируемая электронная нагрузка

В наличии

О доставке

Мощность 450 Вт
Напряжение 200 В
Ток 70 А
Максимальная частота 30 кГц
Скорость нарастания 5 А/мкс
Точность измерения тока 0,1 мА

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

276 276 ₽

За 1 шт.

Характеристики

Масса, кг

7.8

Размеры

23.9 х 15.7 х 44.2

Модель

RIGOL DL3041

Мощность

450 Вт

Все характеристики

В корзину В корзине

Задать вопрос

LAN-DL3 в подарок 30.06

Описание

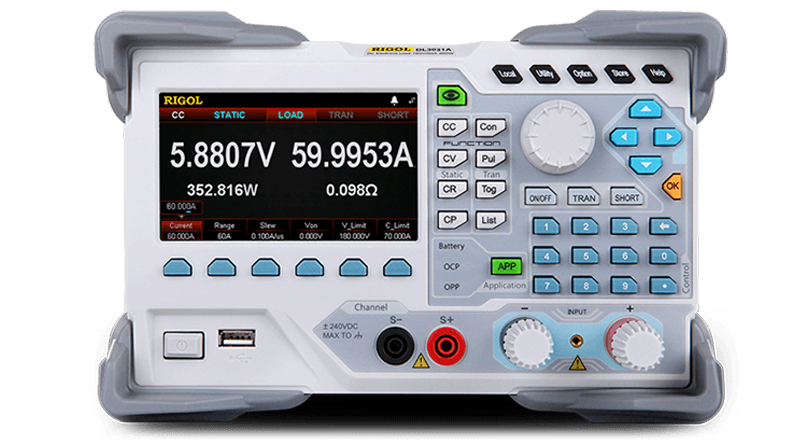

Описание программируемой электронной нагрузки RIGOL DL3041

DL3041 - одноканальная программируемая электронная нагрузка постоянного тока с удобным интерфейсов и оптимальным соотношением цена/качество.

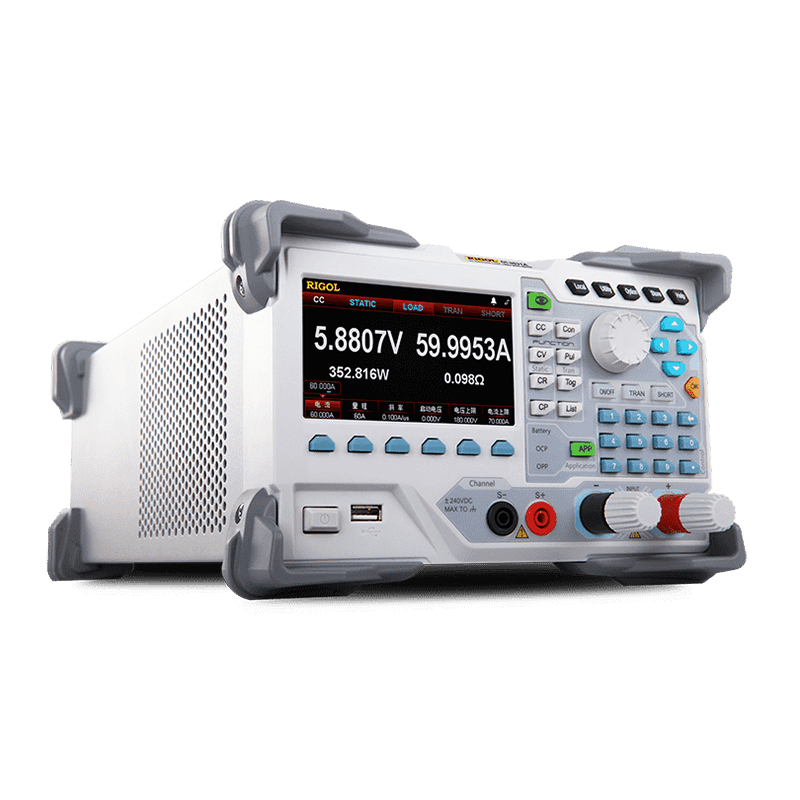

Устройство выполнено в моноблочном корпусе настольного исполнения (вес 7,8 кг), оснащено встроенным ЖК-дисплеем цветного изображения с диагональю 4,3-дюйма.

Особенности и преимущества

одноканальный, DC 200 В/ 70 А, максимальная мощность - 450 Вт
динамический режим – до 30 кГц
регулируемая скорость нарастания тока 0,001 А/мкс ~ 5 А/мкс
минимальное разрешение 0,1 мВ, 0,1 мА
4,3-дюймовый TFT ЖК-дисплей для одновременного отображения настроек и результатов измерения
защита по току, от перенапряжения, от перегрева, обратного напряжения
4 статических режима: CC, CV, CR, CP
3 динамических режима: непрерывный, импульсный, переключаемый
512 задаваемых точек изменяемых параметров: напряжения, тока, сопротивления, мощности

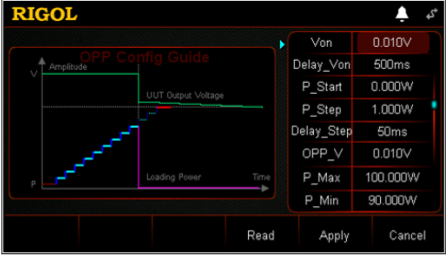

функции тестирования аккумулятора, теста OCP, теста OPP, функции заводского тестирования и т. д.
функция проверки на короткое замыкание
энергонезависимая память
встроенные интерфейсы связи RS232/USB/LAN
USB-GPIB модуль (опция)

30 кГц в динамическом режиме
…в режиме динамического тестирования позволяет электронная нагрузка может переключаться между двумя наборами предустановленных параметров (Значение A и Значение B) в соответствии с заданными параметрами. Такой режим используется для проверки динамических характеристик тестируемого устройства, максимальная частота переключения составляет 30 кГц

Динамический режим.png

Максимальная скорость нарастания тока 5А/мкс
… в модели DL3041 скорость нарастания тока до 5 А/мкс, частота 30 кГц для тестирования аккумуляторных батарей и систем электропитания в переходных режимах.

Электрические параметры.png

Режим отображения формы сигнала

…. в приборе имеется возможность отображения формы сигнала и поддержка таких операций, как пауза, увеличение и уменьшение масштаба, создание снимков экрана формы сигнала, что позволяет пользователю наблюдать за динамикой изменения параметров.

Непрерывный режим.png

Режим тестирования аккумулятора

… возможность быстро и легко настроить необходимые режимы тестирования – это ключ к максимально эффективному использованию электронной нагрузки. Проведение тестирования ёмкости и времени разряда аккумулятора с помощью специальных настроек, для определения его эффективной работы.

Электрические параметры

Мы предлагаем купить программируемую электронную нагрузку RIGOL DL3041 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все программируемые электронные нагрузки имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.

Заказать программируемую электронную нагрузку DL3041 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.

Характеристики

Масса, кг	7.8
Размеры	23.9 х 15.7 х 44.2
Модель	RIGOL DL3041
Мощность	450 Вт

Характеристики DL3041

Технические характеристики программируемой электронной нагрузки RIGOL DL3041

Количество входных каналов	1
Вход напряжения постоянного тока (0ºC ~ +40ºC)
Напряжение	0 ~ 200 В
Ток	0 ~ 70 А
Максимальная мощность	450 Вт
Минимальное рабочее напряжение	1,5 В @70 А
Режим стабилизации силы тока (CC Mode)
Диапазоны установки стабилизированной силы тока	0 ~ 7 А 0 ~ 70 А
Разрешение программирования	1 мА
Погрешность программирования	± (0,05%+0,05% от полной шкалы)
Температурный коэффициент	100 ppm/°C
Режим стабилизации напряжения (CV Mode)
Диапазоны установки стабилизированного напряжения	0 ~ 25 В 0 ~ 200 В
Разрешение программирования	1 мВ (0 ~ 25 В) 5 мВ (0 ~ 200 В)
Погрешность программирования	± (0,05%+0,025% от полной шкалы)
Температурный коэффициент	50 ppm/°C
Режим стабилизации сопротивления (CR Mode)
Диапазоны установки стабилизированного сопротивления	0,08 Ом ~ 15 Ом (0,0667 С~12,5 С) 2 Ом ~ 15 кОм (0,0000667 С~0,5 С)
Разрешение программирования	2 мА/В_SENSE
Погрешность программирования	Vin/Rset*(0,2%)+0,2%I полной шкалы
Режим стабилизации мощности (CP Mode)
Диапазоны установки стабилизированной мощности	0 ~ 450 Вт
Разрешение	100 мВт
Динамический режим (Con Mode)
Частотный диапазон	0,001 Гц ~ 30 кГц
Разрешение по частоте	0,8 %
Погрешность по частоте	± 0,5%
Диапазон рабочего цикла	5% ~ 95%, 1%
Скорость нарастания тока
Диапазон	0,001 А/мкс ~ 5 А/мкс
Разрешение	0,001 А/мкс
Точность	5% +10 мкс
Измерение тока
Диапазон	0 ~ 70 А
Разрешение	0,1 мА
Погрешность	± (0,05%+0,05% от полной шкалы)
Температурный коэффициент	50 ppm/°C
Измерение напряжения
Диапазон	0 ~ 200 В
Разрешение	0,1 мВ
Погрешность	± (0,05%+0,02% от полной шкалы)
Температурный коэффициент	20 ppm/°C
Измерение сопротивления
Диапазон	0,08 Ом ~ 15 кОм (0,0000667 С~12,5 С)
Разрешение	2 мА/В_SENSE
Измерение мощности
Диапазон	0 ~ 450 Вт
Разрешение	100 мВт
Защитные функции
Параметры	от перегрузки по току (OCP), от перенапряжения (OVP), от перегрузки по мощности (OPP), от перегрева (OTP), от обратного напряжения (LRV/RRV)
Нестабильность
По току	± (0,01%+10 мА)
По напряжению	± (0,01%+10 мВ)
Входное сопротивление
Значение	350 кОм
Массо-габаритные параметры
Размеры	239 х 157 х 442 мм
Масса	7,8 кг
Электропитание
Напряжение и частота сети переменного тока	115 В_AC± 10%, 230 В_AC± 10% (макс. 250 В_AC)
Максимальная потребляемая мощность	< 30 ВА
Другие характеристики
Тип дисплея	Цветного изображения 4,3” TFT
Интерфейсы связи	USB Device, USB Host, LAN (опция), RS-232, Digital I/O (опция), GPIB (опция)
Рабочий диапазон температур	от 0 °C до 40 °C

Комплектация

Программируемая электронная нагрузка постоянного тока DL3041
Кабель питания
Комплект предохранителей
Клеммный изолятор

Аксессуары

9-ти контактный кабель коммуникационный с разъёмами RS-232	CB-RS232-A
Защитный экран	SC-DL3
Адаптер USB-GPIB	USB-GPIB
Измерительный кабель	CB-SENSE
Тестовая оснастка (провода) 20 А	CB-20A-780MM
Тестовая оснастка (провода) 40 А	CB-40A-780MM
Тестовая оснастка (провода) 60 А	CB-60A-780MM
Тестовая оснастка (провода) 80 А	CB-80A-780MM
Комплект для монтажа DL3000 в 19-дюймовую стойку (один прибор)	RM-1-DP800
Комплект для монтажа DL3000 в 19-дюймовую стойку (два прибора)	RM-2-DP800
