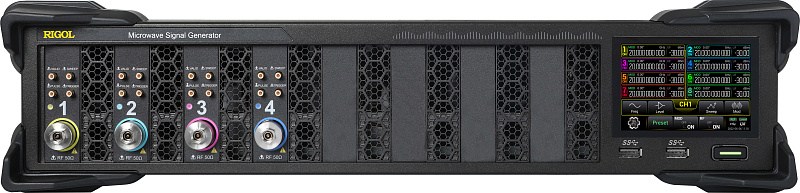

Количество выходных каналов
|
4
|
|
Диапазон частот
|
от 9 кГц до 20 ГГц
|
|
Разрешение
|
0,01 Гц
|
|
Скорость установки
|
<3 мс (тип.)
|
|
ФАЗОВАЯ СТАБИЛЬНОСТЬ МЕЖДУ КАНАЛАМИ
|
|
Фазовая стабильность между каналами
|
f=10 ГГц, температурные колебания ≤1℃
|
±1°
|
|
ВНУТРЕННИЙ ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
|
|
Частота опорного генератора
|
10 МГц
|
|
Точность калибровки
|
≤ 0,1 ppm
≤ 10 ppb (с опцией OCXO-D08)
|
|
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)
|
<0,5 ppm
<5 ppb (с опцией OCXO-D08)
|
|
Скорость старения
|
<1 ppm/год
<30 ppb/год (с опцией OCXO-D08)
|
|
Выход внутреннего опорного генератора
|
Частота
|
10 МГц
|
|
Уровень
|
от +5 дБм до +10 дБм
|
|
Интерфейс
|
BNC (розетка)
|
|
Вход для внешнего опорного генератора
|
Частота
|
10 МГц
|
|
Уровень
|
от 0 дБм до +10 дБм
|
|
Максимальная девиация
|
±1 ppm
|
|
Интерфейс
|
BNC (розетка)
|
|
Выход/Вход синхронизации опорной частоты
|
Частота
|
4,8 ГГц
|
|
Уровень
|
от -3 дБм до +3 дБм
|
|
Интерфейс
|
SMA (розетка)
|
|
УСТАНОВКА ФАЗЫ
|
|
Диапазон девиации фазы
|
±180°
|
|
Разрешение
|
0,01°
|
|
ПАРАМЕТРЫ СПЕКТРА ГЕНЕРИРУЕМЫХ СИГНАЛОВ
|
|
Гармонические искажения (непрерывный режим)
|
10 МГц ≤ f ≤ 4 ГГц
|
вых. уровень: ≤ +10 дБм
|
< -30 дБн
|
|
4 ГГц < f ≤ 10 ГГц
|
вых. уровень: ≤ +10 дБм
|
< -50 дБн
|
|
10 ГГц < f ≤ 20 ГГц
|
вых. уровень: ≤ +7 дБм
|
< -30 дБн
|
|
Субгармонические искажения (непрерывный режим)
|
11,3 ГГц < f ≤ 20 ГГц
|
< -60 дБн, < -70 дБн (тип.)
|
|
Негармонические искажения (непрерывный режим, уровень
> -10дБм, отстройка >10 кГц)
|
1 МГц ≤ f ≤ 1,5 ГГц
|
< -60 дБн, < -70 дБн (тип.)
|
|
1,5 ГГц < f ≤ 2,825 ГГц
|
< -70 дБн, < -75 дБн (тип.)
|
|
2,825 ГГц < f ≤ 5,65 ГГц
|
< -64 дБн, < -69 дБн (тип.)
|
|
5,65 ГГц < f ≤ 11,3 ГГц
|
< -58 дБн, < -63 дБн (тип.)
|
|
11,3 ГГц < f ≤ 20 ГГц
|
< -52 дБн, < -57 дБн (тип.)
|
|
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
|
f = 1 ГГц
|
< -130 дБн/Гц, < -133 дБн/Гц (тип.)
|
|
f = 2 ГГц
|
< -120 дБн/Гц, < -123 дБн/Гц (тип.)
|
|
f = 4 ГГц
|
< -114 дБн/Гц, < -117 дБн/Гц (тип.)
|
|
f = 10 ГГц
|
< -108 дБн/Гц, < -111 дБн/Гц (тип.)
|
|
f = 20 ГГц
|
< -102 дБн/Гц, < -105 дБн/Гц (тип.)
|
|
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
|
50 МГц ≤ f ≤ 1 ГГц
|
<-140 дБн/Гц
|
|
1 ГГц < f ≤ 10 ГГц
|
<-135 дБн/Гц
|
|
10 ГГц < f ≤ 20 ГГц
|
<-130 дБн/Гц
|
|
ВЫХОДНОЙ УРОВЕНЬ
|
нормированное
|
устанавливаемое
|
|
Min выходной уровень
|
9 кГц ≤ f <100 кГц
|
-
|
-30 дБм
|
|
100 кГц ≤ f < 2 МГц
|
-30 дБм
|
-30 дБм
|
|
2 МГц ≤ f ≤ 10 ГГц
|
-30 дБм
|
-30 дБм
|
|
10 ГГц < f ≤ 17 ГГц
|
-30 дБм
|
-30 дБм
|
|
17 ГГц < f ≤ 20 ГГц
|
-30 дБм
|
-30 дБм
|
|
Max выходной уровень
|
9 кГц ≤ f <100 кГц
|
-
|
+10 дБм
|
|
100 кГц ≤ f < 2 МГц
|
+5 дБм
|
+15 дБм
|
|
2 МГц ≤ f ≤ 10 ГГц
|
+13 дБм
|
+25 дБм
|
|
10 ГГц < f ≤ 17 ГГц
|
+13 дБм
|
+20 дБм
|
|
17 ГГц < f ≤ 20 ГГц
|
+10 дБм
|
+20 дБм
|
|
Разрешение
|
0.01 дБ
|
|
АБСОЛЮТНАЯ НЕОПРЕДЕЛЕННОСТЬ УРОВНЯ
|
|
Температурный диапазон от 20℃ до 30℃, выходной уровень от -30 дБм до максимального по спецификации
|
в диапазонах частот
|
нормированное
|
типовое
|
|
100 кГц ≤ f ≤ 1,5 ГГц
|
±0,7 дБ
|
±0,5 дБ
|
|
1,5 ГГц < f ≤ 10 ГГц
|
±0,9 дБ
|
±0,5 дБ
|
|
10 ГГц < f ≤ 17 ГГц
|
±1,1 дБ
|
±0,9 дБ
|
|
17 ГГц < f ≤ 20 ГГц
|
±1,3 дБ
|
±1,1 дБ
|
|
РАЗВЯЗКА МЕЖДУ КАНАЛАМИ
|
|
Частота
|
Развязка между каналами при выходном уровне мощности = 0 дБм
|
|
9 кГц ≤ f < 4 ГГц
|
> 85 дБ (тип.)
|
|
4 ГГц ≤ f ≤ 10 ГГц
|
> 80 дБ (тип.)
|
|
10 ГГц < f ≤ 20 ГГц
|
> 75 дБ (тип.)
|
|
КСВН
|
|
Частота
|
в температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм
|
|
10 МГц ≤ f ≤ 3 ГГц
|
≤ 1.8 (ном.)
|
|
3 ГГц < f ≤ 6 ГГц
|
≤ 2.0 (ном.)
|
|
6 ГГц < f ≤ 10 ГГц
|
≤ 1.8 (ном.)
|
|
10 ГГц < f ≤ 20 ГГц
|
≤ 2.2 (ном.)
|
|
МАКС. ОТРАЖЕННАЯ МОЩНОСТЬ
|
|
Макс. отраженная мощность
|
Макс. напряжение DC
|
0 В
|
|
10 МГц < f ≤ 20 ГГц
|
0,5 Вт
|
|
ПЕРЕСТРОЙКА ПО ЧАСТОТЕ
|
|
Вид
|
пошаговая развертка, развертка по списку
|
|
Режим
|
однократный, непрерывный
|
|
Диапазон
|
в пределах всего рабочего диапазона частот
|
|
Форма
|
треугольная и пилообразная
|
|
Шаг изменения
|
линейный или логарифмический
|
|
Количество точек
|
от 2 до 1001
|
|
Время ожидания
|
от 5 мс до 100 с
|
|
Запуск
|
авто, ручной, внешний, по шине (USB, LAN)
|
|
ПЕРЕСТРОЙКА ПО МОЩНОСТИ
|
|
Вид
|
пошаговая развертка, развертка по списку
|
|
Режим
|
одиночный, непрерывный
|
|
Диапазон
|
в пределах всего рабочего динамического диапазона
|
|
Форма
|
треугольная и пилообразная
|
|
Диапазон
|
полный динамический диапазон
|
|
Шаг изменения
|
линейный
|
|
Количество точек
|
от 2 до 1001
|
|
Время ожидания
|
от 5 мс до 100 с
|
|
Запуск
|
авто, ручной, внешний, по шине (USB, LAN)
|
|
МОДУЛЯЦИЯ
|
|
СОВМЕСТИМОСТЬ ТИПОВ МОДУЛЯЦИИ
|
|
|
АМ
|
ЧМ
|
ФМ
|
ИМ
|
|
АМ
|
-
|
○
|
○
|
△
|
|
ЧМ
|
○
|
-
|
×
|
○
|
|
ФМ
|
○
|
×
|
-
|
○
|
|
ИМ
|
△
|
○
|
○
|
-
|
|
Примечание:
|
|
|
○: совместимость; ×: несовместимость; △: совместимость с ограниченной AM при одновременном использовании с ИМ
|
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-AMD)
|
|
Источник модуляции
|
внутренний, внешний
|
|
Глубина модуляции
|
от 0% до 100%
|
|
Разрешение
|
0,1%
|
|
Точность установки
|
при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм
|
< 4% от установленного значения + 1%
|
|
Искажение
|
при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм
|
< 3% ( тип.)
|
|
Неравномерность АЧХ
|
при m < 80%, от DC/10 Гц от 100 кГц
|
< 3 дБ (ном.)
|
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-AMD)
|
|
Источник модуляции
|
внутренний, внешний
|
|
Максимальная девиация
|
при f ≤ 1.5 ГГц
|
2 МГц (ном.)
|
|
Разрешение
|
|
< 0,1% от девиации или 1 Гц (в зависимости от того, что больше)
|
|
Точность установки
|
при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник
|
< 2% от установленного значения + 20 Гц
|
|
Искажения
|
при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц
|
< 2% (тип.)
|
|
Неравномерность АЧХ
|
от DC/10 Гц до 100 кГц
|
< 3 dB (ном.)
|
|
ФАЗОВАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-AMD)
|
|
Источник модуляции
|
внутренний, внешний
|
|
Максимальная девиация
|
при f ≤ 1.5 ГГц
|
5 рад. (ном.)
|
|
Разрешение
|
|
< 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше)
|
|
Точность установки
|
при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник
|
< 1 % от установленного значения + 0,1 рад.
|
|
Искажения
|
при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 5 рад.
|
< 1 % (тип.)
|
|
Неравномерность АЧХ
|
от DC/10 Гц до 100 кГц
|
< 3 dB (ном.)
|
|
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-PUL)
|
|
Источник модуляции
|
внутренний, внешний
|
|
Коэффициент вкл./выкл.
|
f ≤ 6 ГГц
|
> 80 дБ (тип.)
|
|
6 ГГц < f ≤ 11 ГГц
|
> 70 дБ (тип.)
|
|
f > 11 ГГц
|
> 60 дБ (тип.)
|
|
Время нарастания/спада
(10% / 90%)
|
<50 нс, 20 нс (тип.)
|
|
Частота следования импульсов
|
от DC до 1 МГц
|
|
ИМПУЛЬСНЫЙ ГЕНЕРАТОР
|
|
Режим работы
|
одиночный импульс
|
|
Период следования импульсов
|
от 40 нс до 170 с
разрешение 10 нс
|
|
Ширина импульса
|
от 10 нс до (170 с – 10 нс)
разрешение 10 нс
|
|
Задержка запуска
|
от 10 нс до 170 с
|
|
разрешение 10 нс
|
|
Режим запуска
|
авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
|
|
ГЕНЕРАТОР ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ (ОПЦИЯ DSG5000-PUG)
|
|
Количество импульсов
|
от 1 до 2047
|
|
Длительность импульсов
|
от 20 нс до 170 с
|
|
Повторение
|
от 1 до 256
|
|
ВХОДНЫЕ/ВЫХОДНЫЕ РАЗЪЕМЫ
|
|
ПЕРЕДНЯЯ ПАНЕЛЬ
|
|
РЧ выход
|
импеданс
|
50 Ом (ном.)
|
|
тип разъема
|
3,5 мм вилка
|
|
Вход внешнего запуска
|
импеданс
|
1 кОм (ном.)
|
|
тип разъема
|
SMB вилка
|
|
логический уровень
|
3,3 В TTL
|
|
Выход сигнала достоверности
|
тип разъема
|
SMB вилка
|
|
выходное напряжение
|
0 В/ 3,3В ( ном.)
|
|
Импульсный вход/выход
|
импеданс
|
50 Ом (ном.)
|
|
входное/выходное напряжение
|
0 В/ 3,3В ( ном.)
|
|
тип разъема
|
SMB вилка
|
|
Выход сигнала развертки
|
тип разъема
|
SMB вилка
|
|
выходное напряжение
|
0 – 10 В (ном.)
|
|
ЗАДНЯЯ ПАНЕЛЬ
|
|
Вход внешнего модулирующего сигнала
|
импеданс
|
100 кОм/600 Ом/ 50 Ом
|
|
развязка
|
AC/DC
|
|
чувствительность
|
1 Vpp для заданной глубины
|
|
тип разъема
|
BNC гнездо
|
|
Вход внешнего
генератора опорной частоты
10 МГц
|
импеданс
|
50 Ом
|
|
тип разъема
|
BNC гнездо
|
|
Выход внешнего
генератора опорной частоты
10 МГц
|
импеданс
|
50 Ом
|
|
тип разъема
|
BNC гнездо
|
|
Вход внешнего синхронизирующего
генератора опорной частоты 4,8 ГГц
|
импеданс
|
50 Ом
|
|
тип разъема
|
SMA гнездо
|
|
Выход внешнего синхронизирующего
генератора опорной частоты 4,8 ГГц
|
импеданс
|
50 Ом
|
|
тип разъема
|
SMA гнездо
|
|
КОММУНИКАЦИОННЫЕ ИНТЕРФЕЙСЫ
|
|
USB3.0 HOST
|
тип разъема
|
A вилка
|
|
протокол
|
3.0
|
|
количество
|
4 (2 на передней панели и 2 на задней панели)
|
|
USB3.0 DEVICE
|
тип разъема
|
B вилка
|
|
протокол
|
TMC
|
|
LAN
|
тип разъема
|
RJ-45
|
|
протокол
|
10/100/1000Base-T, LXI-C
|
|
HDMI
|
тип разъема
|
A вилка
|
|
протокол
|
HDMI 1.4
|
|
ДИСПЛЕЙ
|
|
Тип
|
TFT LCD
|
|
Разрешение
|
480 x 320
|
|
Диагональ
|
3.5 дюйма
|
|
Расширенные возможности
|
поддержка HDMI
|
|
СОХРАНЕНИЕ ДАННЫХ
|
|
Виды поддерживаемых устройств
|
внутренняя энергонезависимая память, USB
|
|
Хранение данных
|
внутренняя энергонезависимая память
|
10 ГБ
|
|
ЭЛЕКТРОПИТАНИЕ
|
|
Входное напряжение, АС
|
100 – 240 В
|
|
Частота входного напряжения
|
45 – 440 Гц
|
|
Потребляемая мощность (со всеми включенными опциями)
|
< 650 Вт
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Температурный диапазон
|
рабочий
|
от 0℃ до +50℃
|
|
хранения
|
от -20℃ до +70℃
|
|
Влажность
|
от 0℃ до 30℃
|
≤ 90%
|
|
от 30℃ до 40℃
|
≤ 75%
|
|
от 40℃ до 50℃
|
≤ 45%
|
|
Высота над уровнем
|
рабочая
|
ниже 3000 м
|
|
МАССО - ГАБАРИТНЫЕ ПАРАМЕТРЫ
|
|
Вес брутто
|
< 14 кг
|
|
Ш х В х Г, мм
|
435 х 88 х 486,3 (без накладок, с разъемом)
|
|
459 х 112 х 511 (с накладками)
|
|
РЕКОМЕНДОВАННЫЙ КАЛИБРОВОЧНЫЙ ИНТЕРВАЛ
|
18 месяцев
|
|
ГАРАНТИЙНЫЙ СРОК
|
36 месяцев (исключая аксессуары)
|
