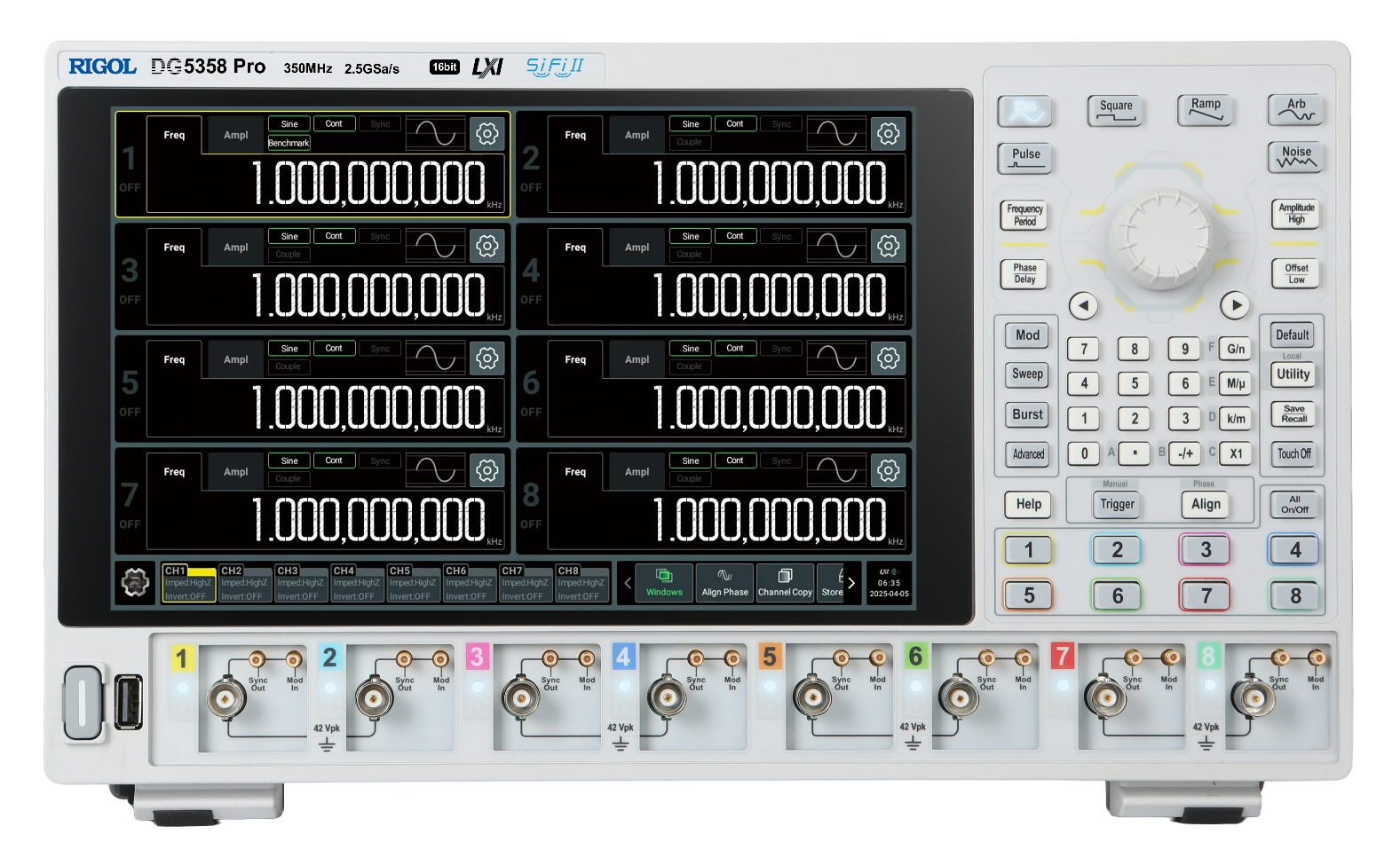

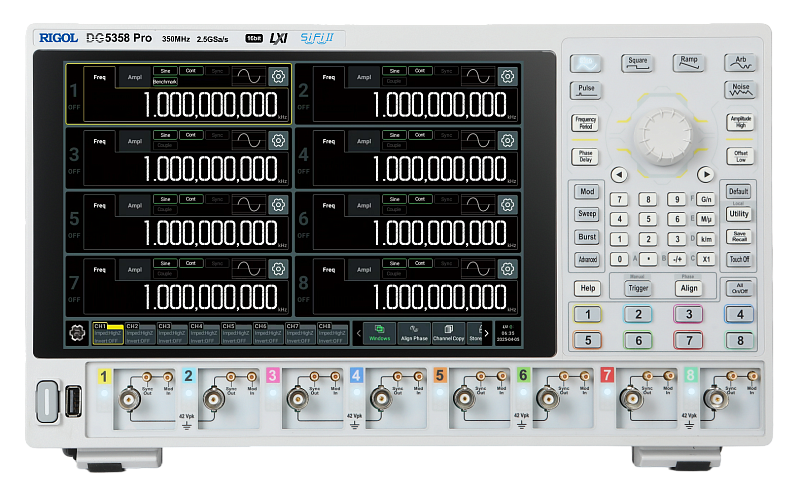

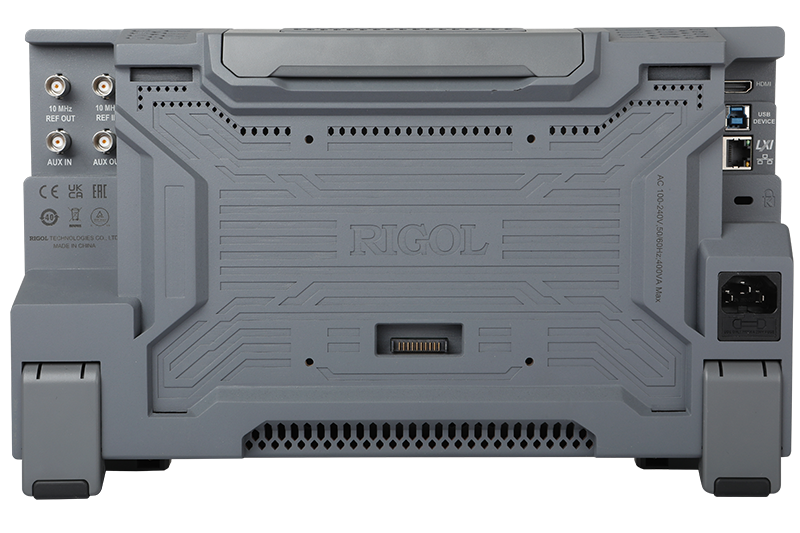

RIGOL DG5358 Pro — генератор сигналов произвольной формы

Количество выходных каналов

8 каналов, изолированных от земляной шины

Максимальное значение выходной частоты

350 МГц

Частота дискретизации сигналов произвольной формы

2,5 Гвыб/с

Разрешение по вертикали

16 бит

Пределы рассинхронизация каналов

- 200 нс ~ + 200 нс

точно: ± 200 пс

Точность межканальной синхронизации

± 500 пс

Глубина памяти хранения сигналов

64 Мвыб/канал;

128 Мвыб/канал (опция)

Формы выходных сигналов

Виды выходных сигналов

Непрерывный, модулированный, сканирование/sweep, пакетный, последовательности

Типы сигналов

синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, постоянная составляющая (DC), гармонический

Виды поддерживаемой модуляции

АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование

Режимы развёртки

Линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка

Пакеты импульсов

N, повторяющиеся

Формы сигналов

Стандартные: произвольной формы, псевдослучайная двоичная последовательность (PRBS)

Опционные: последовательности, многоимпульсный, многотональный, шаблонные, IQ

Выходные характеристики

Размах выходного сигнала @50 Ом

≤ 100 МГц: 1 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК}

≤ 250 МГц: 1 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК}

≤ 350 МГц: 1 мВ _{ПИК-ПИК} ~ 2 В _{ПИК-ПИК}

Точность установки @50 Ом

± (1% от установленного значения + 1 мВ _{ПИК-ПИК})

Разрешение @50 Ом

0,1 мВ _{ПИК-ПИК}; 0,1 мВ _СКЗ; 1 мВ; 0,1 дБм или 4 бита (в зависимости от того, что меньше)

Устанавливаемые единицы отображения

В _{ПИК-ПИК}, В _СКЗ, дБм, В

Смещение @ 50 Ом

Диапазон: ±5 В _{ПИК-ПИК}(AC+DC)

Погрешность: ± (1% от установленного значения + 1 мВ + 0,5% от амплитуды (В _{ПИК-ПИК})

Разрешение: 1 мВ или 4 бита

Выходное сопротивление, тип. @ 0дБм@ 0 В_DC

50 Ом ±1%

Настройка импеданса нагрузки

Настраиваемая нагрузка: от 1 Ом до 10 кОм;

Высокое сопротивление

Изоляция от земляной шины

Каналы изолированы от шасси. Максимальное напряжение изоляции постоянного тока составляет ±42 Впик.

Межканальная изоляция

Каждые два соседних канала (CH1 и CH2, CH3 и CH4, CH5 и CH6, CH7 и CH8) образуют группу, которая изолирована от других групп. Изоляция между каналами одной группы отсутствует.

Межка-нальные пере-крёстные искажения

В неизолированной группе каналов, тип @0 дБм, смещение 0 В

<100 МГц: < -60 дБн

≥ 100 МГц <250 МГц: < -50 дБн

≥ 250 МГц: < -40 дБн

Между каналами разных групп тип. @0 дБм, смещение 0 В

<100 МГц: < -100 дБн

≥ 100 МГц <250 МГц: < -90 дБн

≥ 250 МГц: < -85 дБн

Защита

Автоматически отключает выводы сигнала при перегрузке

Частотные характеристики

Синусоидальный сигнал

Режим непрерывного сигнала: 1 мкГц ~ 350 МГц

Режим модуляции: 1 мкГц ~ 350 МГц

Пакетный режим: 126 мкГц ~ 350 МГц

Прямоугольный сигнал

Режим непрерывного сигнала: 1 мкГц ~ 170 МГц (fast transition вкл.)

1 мкГц ~ 120 МГц (fast transition выкл.)

Режим модуляции: 1 мкГц ~ 120 МГц

Пакетный режим: 126 мкГц ~ 120 МГц

Пилообразный сигнал

Режим непрерывного сигнала: 1 мкГц ~ 5 МГц

Режим модуляции: 1 мкГц ~ 2,5 МГц

Пакетный режим: 126 мкГц ~ 2,5 МГц

Импульсный сигнал

Режимы непрерывного сигнала/модуляции: от 1 мкГц до 120 МГц

Пакетный режим: 126 мкГц ~ 120 МГц

Произвольная форма

Режимы непрерывного сигнала/модуляции: от 1 мкГц до 100 МГц

Пакетный режим: 126 мкГц ~ 100 МГц

Гармоники

от 1 мГц до 250 МГц

Шум, тип @ 1 В _{ПИК-ПИК} @ -3 дБ

500 МГц

Разрешение выходной частоты

1 мкГц или 12 бит

Точность установки по частоте, тип @ (при 0°C ~ 50°C) @ 1 МГц

±1 ppm от установленного значения (кроме сигналов произвольной формы)

±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы)

Старение

±1 ppm/год

Синусоидальный сигнал

Неравномерность амплитуд @ 1 МГц@ 0 дБм

<5 МГц: ± 0,1 дБ

≥ 5 МГц ~ <50 МГц: ± 0,2 дБ

≥50 МГц ~ <100 МГц: ± 0,5 дБ

≥ 100 МГц ~ 200 МГц: ± 1,0 дБ

≥ 200 МГц: ±2,0 дБ

Гармонические искажения, тип

@0 дБм

10 Гц ~ <10 МГц: < -60 дБн

≥10 МГц ~ <50 МГц: < -50 дБн

≥50 МГц ~ <200 МГц: < -45 дБн

≥ 200 МГц: < -35 дБн

Общие гармонические искажения, тип @0 дБм @ (10 Гц ~ 20 кГц)

< 0,1%

Негармонические искажения, тип @0 дБм

10 Гц ~ <10 МГц: < -60 дБн

≥10 МГц ~ <50 МГц: < -55 дБн

≥ 50 МГц: < -45 дБн + 6дБн/октаву

Фазовый шум @0 дБм@10 кГц

20 МГц: < -125 дБн/Гц

Остаточный тактовый шум, тип @ 0 дБм

- 55 дБм

Фаза

- 360º ~ + 360º, разрешение 0,01º

Прямоугольный сигнал

Время нарастания / спада, тип.

@ 0 дБм @ 50 Ом @ 10 МГц

800 пс ~ 1 нс, устанавливаемое (fast transition вкл.)

точность установки ± 20%

≤ 1,4 нс (fast transition выкл.)

Выброс, тип, @ 0 дБм @ 10 МГц

<5 % (fast transition выкл.)

Джиттер (СКЗ) @ 0 дБм @ 10 МГц

200 пс (fast transition выкл.)

Скважность, тип @ 0 дБм @ 50 Ом @ 10 МГц

50%±1% (fast transition вкл.)

0,1% ~ 99,9% (fast transition выкл., ограничено периодом)

Фаза

- 360º ~ + 360º, разрешение 0,01º

Пилообразный сигнал

Нелинейность @1 кГц@ 0 дБм@ симметрия 99,9%@ в диапазоне амплитуд 10-90%

<0,1% от пик. мощности

Симметрия (ограничена периодом пилообразной волны)

0,1 ~ 99,9%

Фаза

- 360º ~ + 360º, разрешение 0,01º

Импульсный сигнал

Длительность импульса

4,2 нс ~ 999,9 кс

Разрешение ширины импульса

100 пс или 5 бит

Рабочий цикл

0,01% ~ 99,99%

Время нарастания/спада

1,4 нс ~ 1 с (ограничено шириной импульса)

Выброс @0 дБм @ 10 МГц

< 5 %

Джиттер (СКЗ) @0 дБм @ 10 МГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Шум

Тип

Белый шум

Постоянное напряжение

Выходной диапазон @ 50 Ом

Точность установки @ 50 Ом

Произвольная форма

Тип

Встроенная форма сигнала;

Сформированная и записанная пользователем форма сигнала

Время нарастания / спада при 0 дБм

≤ 3,5 нс

Джиттер (СКЗ) @ 0 дБм @ 10 МГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Гармоники

Порядок гармоник

≤ 20

Тип гармоник

последовательные гармоники, смешанные гармоники

Амплитуда гармоник

настраивается для каждой гармоники индивидуально

Фаза гармоник

настраивается для каждой гармоники индивидуально

Модуляция

Типы поддерживаемой модуляции

AM, FM, PM, ASK, FSK, PSK, PWM, SUM

AM

несущая

синусоидальная, прямоугольная, пилообразная, произвольная форма

источник модуляции

внутренний, внешний

порт внешней модуляции

на передней панели

форма сигнала внутренней модуляции

синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма

глубина модуляции

0%~120%

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

ЧМ

несущая

синусоидальная, прямоугольная, пилообразная, произвольная

источник модуляции

внутренний, внешний

форма сигнала внутренней модуляции

синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

ФМ

несущая

синусоидальная, прямоугольная, пилообразная, произвольная

источник модуляции

внутренний, внешний

форма сигнала внутренней модуляции

синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

Фаза

0 º ~ + 360º, разрешение 0,01º

ASK, FSK, PSK

несущая

синусоидальная, прямоугольная, пилообразная, произвольная

источник модуляции

внутренний, внешний

Порт входа сигнала внешней модуляции

на передней панели, на задней панели

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

количество позиций

2

ШИМ

несущая

импульсный сигнал

источник модуляции

внутренний, внешний

Порт входа сигнала внешней модуляции

на передней панели, на задней панели

форма сигнала внутренней модуляции

синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

ширина заполнения

0%~49,99% периода импульса

SUM (добавление к выходному сигналу дополнительного сигнала)

несущая

формы добавляемых сигналов

диапазон суммирования

Пакетные последовательности

Несущая

синусоидальная, прямоугольная, пилообразная, шум, произвольная

Количество пакетов

1 ~ 1 000 000 или без ограничений

Период пакета

4 мкс ~ 8000 с

Фаза пакета

- 360º ~ + 360º, разрешение 0,01º

Задержка запуска

0 ~ 85 с

Источник

внешний триггер

Синхронизация

внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер, синхронизированный запуск (только в удаленном режиме)

Характеристики развёртки

Тип

линейная, логарифмическая, ступенчатая

Несущая

синусоидальная, прямоугольная, пилообразная, произвольная

Время сканирования

1 мс ~ 250 000 с

Время удержания/возврата

0 ~ 3600 с

Направление

вверх, вниз

Источник синхронизации

внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем

Метка

задний фронт синхросигнала (программируется)

Диапазон настройки начальной/конечной частоты развертки

Синусоидальный сигнал

1 мкГц ~ 350 МГц

Прямоугольный сигнал

1 мкГц ~ 120 МГц

Пилообразный сигнал

1 мкГц ~ 2,5 МГц

Сигнал произвольной формы

1 мкГц ~ 100 МГц

Дополнительные режимы

Типы

произвольная, последовательности, PRBS, многоимпульсный, многотональный, шаблоны, IQ

Частота дискретизации сигнала произвольной формы

1 мкВыб/с ~ 1,25 Гвыб/с

Последовательности

Частота дискретизации

1 мквыб/с ~ 1,25 Гвыб/с

Точность частоты дискретизации

10^-6 выб/с

Разрешение частоты дискретизации

1 мквыб/с или 12 бит

Глубина записи сигнала

32 точки/канал ~ 64 Мточек/канал (128 Мточек/канал – опционально)

Количество сигналов

512

Количество циклов

1 ~ 256

Время синхронизации

4 мкс~8000 с

PRBS (псевдослучайная последовательность)

Скорость передачи данных

1 мкбит/с~300 Мбит/с

Длина последовательности

2sup

Длительность фронта

2 нс~1 мкс

Джиттер (СКЗ)

200 пс

Многоимпульсный режим

Количество импульсов

2~30

Задержка

5 мкс~1 с

Длительность высокого/низкого уровня

20 нс~150 мкс

Длительность фронта

2 нс~1 мкс

Многотональный режим

Количество тонов

2 ~ 16

Шаблоные сигналы

Скорость передачи данных

1 мкбод~300 Мбод

Метод ввода

из шаблона, из файла

Тип кодирования

NRZ, RZ, Манчестер

Форматы данных

Двоичный, шестнадцатеричный (поддерживает кодировку 4B5B), символьный KD (поддерживает

кодировку 8B10B)

Максимальная длина элемента кода

Шаблон: 4000 бит (двоичный), 1000 бит (шестнадцатеричный/символ KD).

Файл: 128 Мбит (двоичный), 32 Мбит (шестнадцатеричная запись/KD).

Амплитуда по умолчанию

ТТЛ, КМОП5,0, КМОП3,3, КМОП2,5, КМОП1.8, ECL, PECL

IQ (опция)

Скорость кода

100 выб/с~100 млн. выб/с

Длина кода

10 ~ 20 M

Тип модуляции

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM

Режим кодирования

ВЫКЛ, дифференциальное кодирование, кодирование Грея, дифференциальное + кодирование Грея

Центральная частота

0~500 МГц

ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ

Вход внешней модуляции

Диапазон ввода

ASK, FSK, PSK: логический уровень 3,3 В.

AM, FM, PM, PWM: ±5 В во всем диапазоне

Диапазон частот

Передняя панель SMB: DC ~ 100 кГц (1 Мвыб/с)

BNC на задней панели: DC ~ 10 Мбит/с

Входное сопротивление

10 кОм

Виды модуляции

ASK, FSK, PSK: BNC (задняя панель) или SMB (передняя панель) опционально

AM, FM, PM, PWM: SMB (передняя панель)

Внешний триггерный/стробируемый пакетный вход

Совместимость

TTL

Входное сопротивление

10 кОм

Фронт

Передний/задний (опционально)

Минимальная длительность импульса

100 нс

Диапазон задержки запуска

0 ~ 85 с

Разрешение задержки запуска

100 пс или 5 бит

Джиттер (СКЗ), типичный (от входа триггера до выхода сигнала, пакетный режим)

800 пс

Разъем

BNC (задняя панель)

Триггерный выход

Уровень

3,3 В CMOS

Выходное сопротивление

50 Ом

Джиттер (среднеквадратичное значение) Типичный (режим выхода CW),

400 пс

Разъем

BNC (задняя панель)

Выход синхронизации

Совместимость

TTL

Импеданс

50 Ом

Разъем

SMB (передняя панель)

Вход опорной частоты 10 МГц

Импеданс

1 кОм

Разъём

BNC

Развязка

AC

Уровень входных сигналов

100 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК}

Допустимый разброс входного сигнала (более-блокировка)

10 МГц ± 100 Гц

Выход опорной частоты 10 МГц

Импеданс

50 Ом

Разъём

BNC, задняя панель

Развязка

AC

Уровень выходных сигналов, тип,

50 Ом

1,2 В _{ПИК-ПИК}

Защита

Защита от перенапряжения

Защита от перенапряжения срабатывает в следующих двух случаях:

1.    Настройка амплитуды прибора превышает 4 В пик-пик, или выходной сигнал превышает 2 В постоянного тока, а входное напряжение превышает ±12×(1±5%)В (< 10 кГц). Напряжение разрушения: ±18 (В переменного + постоянного тока).

2.    Амплитуда прибора установлена меньше или равна 4 В (размах), или выходной сигнал меньше 2 В постоянного тока, а входное напряжение превышает ±2,5×(1±5%) В (<10 кГц). Разрушающее напряжение: ±3,5 (В переменного + постоянного тока).

Общие характеристики

Тип дисплея

10,1” сенсорный экран цветного изображения

1280 х 800, 16:9

Время выхода на рабочий режим

не менее 30 минут

Внутренняя энергонезависимая память

128 ГБ (вкл. пространство, занимаемое системными файлами)

Электропитание

AC 100 В ~ 240 В, 50 Гц/60 Гц

Потребляемая мощность

не более 210 Вт

Рабочий диапазон температур

от 0°C до +40°C

Габариты

358 х 215 х 122 мм (5U)

Вес нетто

5,3 кг

Коммуникационные интерфейсы

LAN

1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C

Web Control

IP-адрес

HDMI

Видеовыход высокой четкости на задней панели

(тип A)

USB 3.0 Host

1 шт., передняя панель

USB 3.0 Device

1 шт., задняя панель, поддержка протокола TMC
