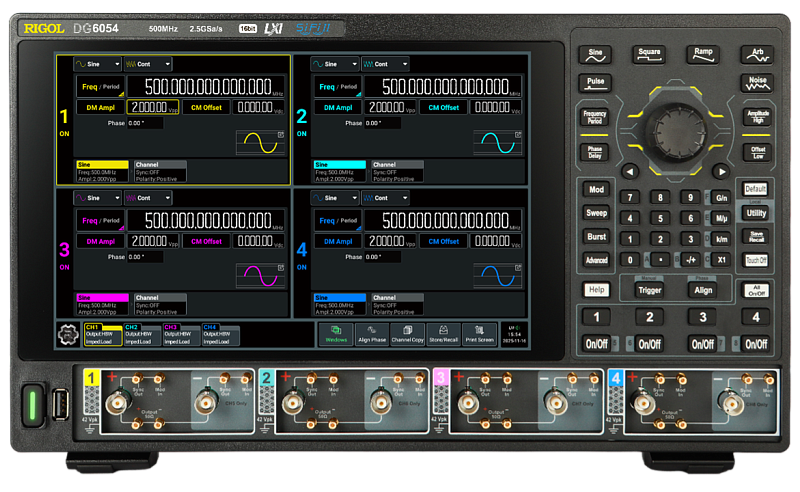

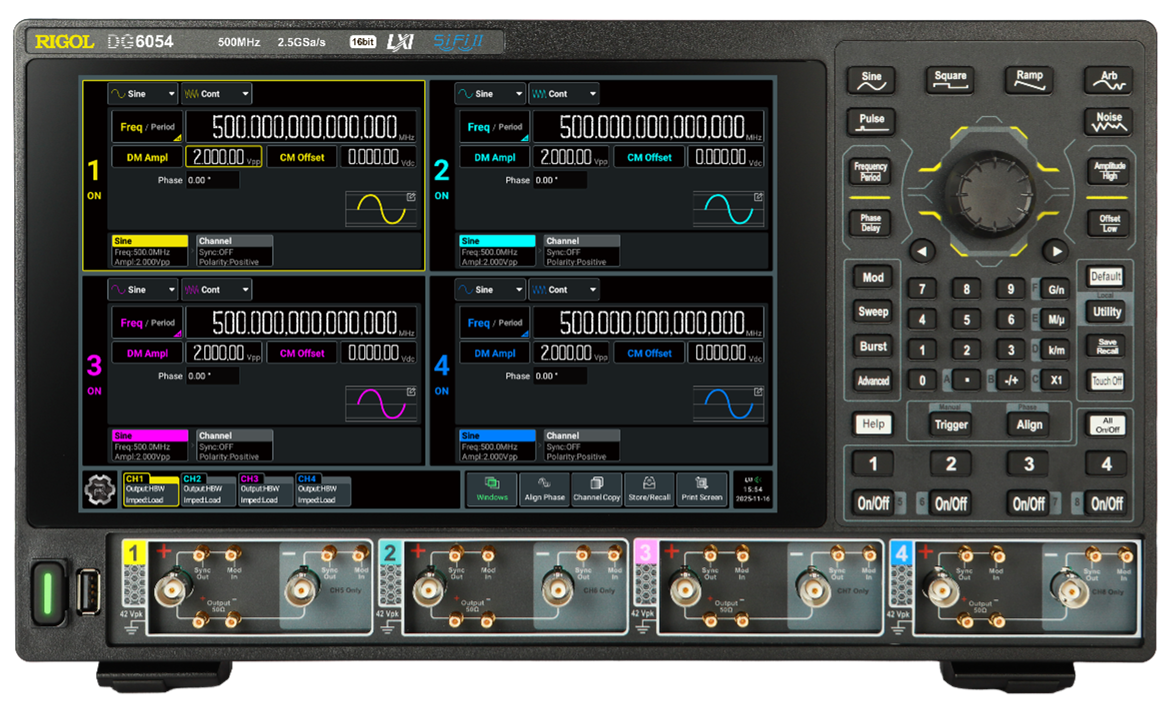

Количество
выходных каналов
|
4 дифференциальных
канала, изолированных от общей земляной шины
|
|
Режимы выхода
|
несимметричный,
HBW (высокочастотный),
AMP (высокоамплитудный)
|
|
Максимальное
значение выходной частоты
|
500 МГц
|
|
Частота
дискретизации сигналов произвольной формы
|
2,5 Гвыб/с
|
|
Разрешение по
вертикали
|
16 бит
|
|
Глубина памяти
хранения сигналов
|
256 Мвыб/канал;
512 Мвыб/канал (опция DG6000-2RL)
|
|
Выходные сигналы
|
|
Режим работы
|
Непрерывный,
модулированный, сканирование, пакетный, расширенный
|
|
Типы непрерывных
сигналов
|
синусоидальный,
прямоугольный, пилообразный, импульс, шум, произвольная форма, постоянная
составляющая (DC), гармонический
|
|
Виды
поддерживаемой модуляции
|
АМ, ЧМ, ФМ, АМн,
ЧМн, ФМн, ШИМ, суммирование
|
|
Режимы развёртки
|
Линейная
развертка по частоте, логарифмическая развертка, ступенчатая (пошаговая)
развертка
|
|
Пакеты импульсов
|
N-цикл, стробируемые
|
|
Расширенный набор
сигналов
|
Последовательности,
шаблоны, сигналы произвольной формы, PRBS, многоимпульсные, многотональные,
IQ
|
|
Выходные
характеристики
|
|
Несимметричный
однополярный режим SND (выход BNC)
|
|
Амплитудный
диапазон
(50 Ом)
|
Размах
|
≤100 МГц: 1 мВ П-П~10 В П-П
≤250 МГц: 1 мВ П-П p~5 В П-П
≤350 МГц: 1 мВ П-П ~2 В П-П
≤500 МГц: 1 мВ П-П ~1 В П-П
|
|
Погрешность
|
±(1% от заданного
значения + 1 мВ П-П )
|
|
Разрешение
|
0,1
мВ П-П, 0,1 мВ СКЗ,
1 мВ, 0,1 дБм или 4 бита (меньшее из значений)
|
|
Единицы отображения
|
Vpp, Vrms, dBm, V (высокий и низкий уровни)
|
|
Смещение
(50 Ом)
|
Диапазон
|
±5 В П-П
(перем. ток + пост. ток)
|
|
Погрешность
|
±(1% от
|установленного значения| + 1 мВ + 0,5% от амплитуды (В П-П)
|
|
Разрешение
|
1 мВ или 4 бита
|
|
Выходное
сопротивление
|
50 Ом±1%
|
|
Настройка
сопротивления нагрузки
|
от 1 Ом до 10
кОм, высокоимпедансная нагрузка (High Z)
|
|
Высокоамплитудный
режим AMP (выход BNC)
|
|
Амплитудный
диапазон
(50 Ом)
|
Размах
|
≤100 МГц: 2 мВ П-П~20 В П-П
≤250 МГц: 2 мВ П-П p~10 В П-П
≤350 МГц: 2 мВ П-П ~4 В П-П
≤500 МГц: 2 мВ П-П ~2 В П-П
|
|
Погрешность
|
±(2% от заданного
значения + 2 мВ П-П )
|
|
Разрешение
|
0,1
мВ П-П, 0,1 мВ СКЗ,
1 мВ, 0,1 дБм или 4 бита (меньшее из значений)
|
|
Единицы отображения
|
Vpp, Vrms, dBm, V
|
|
Смещение
(50 Ом)
|
Диапазон
|
±5 В П-П
(перем. ток + пост. ток)
|
|
Погрешность
|
±(1% от
|установленного значения| + 1 мВ + 0,5% от амплитуды (В П-П))
|
|
Разрешение
|
1 мВ или 4 бита
|
|
Выходное
сопротивление
|
50 Ом±1%
|
|
Настройка
сопротивления нагрузки
|
невозможна
|
|
Дифференциальный
широкополосный режим HBW (выход SMB)
|
|
Амплитудный
диапазон
|
Размах
|
≤ 500 МГц: 400 мВ П-П~2 В П-П
|
|
Погрешность
|
± (1% от
установленного значения + 1 мВ П-П)
|
|
Разрешение
|
0,1 мВ П-П,
0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 бита (меньшее значение)
|
|
Единицы
отображения
|
Vpp, Vrms, dBm, V
|
|
Смещение CM
(до 50 Ом)
|
Диапазон
|
-200 мВ DC ~ 200 мВ DC
|
|
Точность
|
± (1% от
|установленного значения +5 мВ)
|
|
Разрешение
|
1 мВ или 4 бита
|
|
Выходное
сопротивление
|
50 Ом ± 1% (P/N);
100 Ом ± 1% (дифференциальное)
|
|
Настройка сопротивления
нагрузки
|
невозможна
|
|
Другие
выходные характеристики
|
|
Изоляция
|
каждый канал
изолирован друг от друга. Однако в несимметричном режиме не изолированы CH1 и
CH5, CH2 и CH6, CH3 и CH7, а также CH4 и CH8.
|
|
Защита
|
автоматически отключает
выходной сигнал при перегрузке
|
|
Частотные
характеристики
|
|
Синусоидальный
сигнал
|
непрерывный: 1
мкГц ~ 350 МГц (SND/AMP);
1 мкГц ~ 500 ГГц (HBW)
режим модуляции: 1
мкГц ~ 350 МГц
пакетный режим: 126 мкГц ~ 350 МГц
|
|
Меандр
|
Непрерывный режим:
быстрый (крутой) фронт
активирован:
1 мкГц~170 МГц (SND);
1 мкГц~300 МГц (HBW)
быстрый (крутой)
фронт деактивирован:
1
мкГц~120 МГц
Модуляционный режим:
1 мкГц~120 МГц
Пакетный режим: 126 мкГц~120 МГц
|
|
Пилообразный
сигнал
|
непрерывный режим:
1 мкГц ~ 5 МГц
режим модуляции: 1 мкГц ~ 2,5 МГц
пакетный режим: 126 мкГц ~ 2,5 МГц
|
|
Импульсный сигнал
|
непрерывные/
модуляция: 1 мкГц ~ 120 МГц
пакетный режим: 126 мкГц ~ 120 МГц
|
|
Сигнал
произвольной формы
|
непрерывный/ модуляция:
1 мкГц ~ 100 МГц
пакетный режим: 126 мкГц ~ 100 МГц
|
|
Гармоники
|
1 мГц ~ 175 МГц
|
|
Шум (-3 дБ), тип
|
500 МГц, 1 В П-П
|
|
Разрешение
выходной частоты
|
1 мкГц или 12 бит
|
|
Погрешность
воспроизведения часоты
|
±10⁻⁶
от установленного значения (исключая сигналы произвольной формы) @ 0℃~+50℃
±10⁻⁶
от установленного значения ±1 мкГц заданного значения (сигналы произвольные
волны), от 0℃ до 50℃
|
|
Нестабильность
|
±2×10-6/год
|
|
Старение
|
±1×10-6/год
|
|
Характеристики
непрерывных сигналов
|
|
Синус
(50 Ом)
|
Неравномерность
АЧХ, тип
|
<5 МГц: ±0,1 дБ
≥ 5 МГц~ <50 МГц: ±0,2 дБ
≥ 50 МГц~ <100 МГц: ±0,5 дБ
≥ 100 МГц~200 МГц: ±1,0 дБ
≥ 200 МГц~500 МГц: ±2,0 дБ
|
|
Гармонические
искажения @ 0 дБм, тип
|
10 Гц~ <10 МГц: < -70 дБн
≥ 10 МГц~ <50 МГц: < -55 дБн
≥ 50 МГц~ <200 МГц: < -45 дБн
≥ 200 МГц~ <500 МГц: < -35 дБн
|
|
Коэффициент
гармонических искажений (THD) @ 0 дБм, тип
|
10 Гц–20 кГц:
<0,1%
|
|
Паразитные
(негармонические) искажения @ 0 дБм, тип
|
10 Гц ~ <10
МГц: < -65 дБн
≥ 10 МГц ~ <50
МГц: < -60 дБн
≥ 50 МГц ~ 500
МГц: < -50 дБн + 6 дБн/октаву
|
|
Фазовый шум @ 0 дБм @10 кГц
|
10 МГц: <-125
дБн/Гц
|
|
Типичный
остаточный шум тактовой частоты @0 дБм
|
-55 дБм
|
|
Фаза
|
-360° до +360°,
разрешение 0,01°
|
|
Меандр
|
Время
нарастания/спада
|
Тип @ 0 дБм @ 10
МГц @ 50 Ом:
режим быстрого
(крутого) фронта вкл.:
800 пс ~ 1 нс
(SND);
350 пс ~ 1 нс
(HBW)
точность
настройки при включенном режиме быстрого фронта: ±20% от заданного значения
тип@ 0 дБм@ 120
МГц @ 50 Ом:
режим быстрого
(крутого) фронта выкл.: ≤1,4 нс (HBW)
|
|
Выброс @тип@ 0
дБм@ 10 МГц
|
<5%, быстрый
(крутой) фронт выкл.
|
|
Джиттер
@СКЗ @0 дБм @ 10
МГц
|
200 пс @ быстрый
(крутой) фронт выкл.
|
|
Коэффициент
заполнения тип @ 0 дБм@ 10 МГц
|
50% @ быстрый
(крутой) фронт вкл.
0,01% ~ 99,9% @
быстрый (крутой) фронт выкл.
|
|
Фаза
|
-360° до +360°,
разрешение 0,01°
|
|
Пилообразный
|
Нелинейность@ 1 кГц@ 0 дБм @ симметрия 99,9%
|
≤ 0,1% от
пикового выходного сигнала
(диапазон
амплитуды 10–90%)
|
|
Симметрия
|
0,1 ~ 99,9%
(ограничена периодом пилообразного сигнала)
|
|
Фаза
|
-360° до +360°,
разрешение 0,01°
|
|
Импульсный
|
Ширина импульса
|
4,2 нс ~ 999,9 кс
(ограничена периодом импульса)
|
|
Разрешение по
длительности импульса
|
100 пс или 5 бит
|
|
Коэффициент
заполнения
|
0,01%~99,99%
(ограничен периодом импульса)
|
|
Время
нарастания/спада
|
1,4 нс ~ 1 с
(ограничено шириной импульса)
|
|
Выброс @0 дБм @ 10 МГц @ тип
|
<5%
|
|
Джиттер @0 дБм @
10 МГц @тип
|
200 пс
|
|
Фаза
|
-360° до +360°,
разрешение 0,01°
|
|
Тип шума
|
белый
|
|
Напряжение постоянного
тока (DC)
|
Выходной диапазон
|
несимметричный
выход:
-5 В ~ +5 В (50
Ом),
-10 В ~ +10 В
(высокое сопротивление)
|
|
Точность
|
±(1% от установленного
значения + 1 мВ), 50 Ом
|
|
Сигнал
произвольной формы
|
Тип
|
встроенная форма
сигнала,
сохранённая форма
сигнала
|
|
время
нарастания/спада @ 0 дБм
|
≤3,5 нс
|
|
Джиттер @0 дБм @
10 МГц @тип
|
200 пс
|
|
Фаза
|
-360° до +360°,
разрешение 0,01°
|
|
Гармоники
|
Порядок
|
≤ 20
|
|
Тип
|
Последовательные
гармоники, смешанные гармоники
|
|
Амплитуда
|
Задаётся
пользователем
|
|
Фаза
|
Задаётся
пользователем
|
|
Модуляционные
характеристики
|
|
Типы
поддерживаемой модуляции
|
AM, FM, PM, ASK, FSK, PSK, PWM, SUM
|
|
АМ
|
несущая
|
синусоидальная, прямоугольная,
пилообразная, произвольная форма
|
|
источник
модуляции
|
внутренний,
внешний
|
|
порт внешней
модуляции
|
на передней
панели
|
|
форма сигнала
внутренней модуляции
|
синусоидальная, прямоугольная,
треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма
|
|
глубина модуляции
|
0%~120%
|
|
модулирующие
частоты внутренней модуляции
|
2 мГц~1 МГц
|
|
ЧМ
|
несущая
|
синусоидальная, прямоугольная,
пилообразная, произвольная
|
|
источник модуляции
|
внутренний, внешний
|
|
внешний порт модуляции
|
на передней панели
|
|
форма сигнала внутренней модуляции
|
синусоидальная, прямоугольная,
треугольная, нарастающая/спадающая пилообразная, шум, произвольная
|
|
модулирующие частоты внутренней модуляции
|
2 мГц~1 МГц
|
|
ФМ
|
несущая
|
синусоидальная, прямоугольная,
пилообразная, произвольная
|
|
источник модуляции
|
внутренний, внешний
|
|
внешний порт модуляции
|
на передней панели
|
|
форма сигнала внутренней модуляции
|
синусоидальная, прямоугольная,
треугольная, нарастающая/спадающая пилообразная, шум, произвольная
|
|
модулирующие частоты внутренней модуляции
|
2 мГц~1 МГц
|
|
фаза
|
0° ~ 360°, разрешение 0,01°
|
|
ASK/
FSK/
PSK
|
несущая
|
синусоидальная, прямоугольная,
пилообразная, произвольная
|
|
источник модуляции
|
внутренний, внешний
|
|
порт входа
сигнала внешней модуляции
|
на передней
панели, на задней панели
|
|
форма внутреннего модулирующего сигнала
|
меандр с коэффициентом заполнения 50%
|
|
модулирующие частоты внутренней манипуляции
|
2 мГц~1 МГц
|
|
количество
позиций
|
2
|
|
ШИМ (PWM)
|
несущая
|
импульсный сигнал
|
|
источник модуляции
|
внутренний, внешний
|
|
Порт входа
сигнала внешней модуляции
|
на передней
панели, на задней панели
|
|
форма сигнала
внутренней модуляции
|
синусоидальная, прямоугольная,
треугольная, нарастающая/спадающая пилообразная, шум, произвольная
|
|
модулирующие
частоты внутренней модуляции
|
2 мГц~1 МГц
|
|
ширина заполнения
|
0%~49,99% периода
импульса
|
|
SUM (добавление к выходному сигналу дополнительного
сигнала)
|
несущая
|
синусоидальная, прямоугольная,
пилообразная, произвольная
|
|
формы добавляемых
сигналов
|
синусоида, прямоугольная волна,
треугольная волна, верхняя пилообразная волна, нижняя пилообразная волна,
шум, произвольная волна
|
|
диапазон
добавляемых частот
|
2 мГц ~ 1 МГц
|
|
диапазон
суммирования
|
0%~100% от заданного значения размаха
сигнала (В ПИК-ПИК)
|
|
Пакетные
последовательности
|
|
Несущая
|
синусоидальная, прямоугольная,
пилообразная, импульсная, шум, произвольная
|
|
Количество
пакетов
|
1 ~ 1 000 000 или
без ограничений
|
|
Период пакета
|
4 мкс ~ 8000 с
|
|
Фаза пакета
|
- 360º ~ + 360º,
разрешение 0,01º
|
|
Задержка запуска
|
0 ~ 85 с
|
|
Источник
|
внешний триггер
|
|
Синхронизация
|
внутренний триггер, внешний нарастающий
фронт, внешний спадающий фронт, задаваемый пользователем триггер,
синхронизированный запуск (только в удаленном режиме)
|
|
Характеристики
развёртки
|
|
Тип
|
линейная,
логарифмическая, ступенчатая
|
|
Несущая
|
синусоидальная, прямоугольная,
пилообразная, произвольная
|
|
Время
сканирования
|
1 мс ~ 250 000 с
|
|
Время
удержания/возврата
|
0 ~ 3600 с
|
|
Направление
|
вверх, вниз
|
|
Источник
синхронизации
|
внутренняя, внешняя, нарастающий фронт,
спадающий фронт, задаваемый пользователем
|
|
Метка
|
задний (спадающий)
фронт синхросигнала (программируется)
|
|
Диапазон
настройки начальной/конечной частоты развертки
|
|
Синусоидальный
сигнал
|
1 мкГц ~ 350 МГц
|
|
Прямоугольный
сигнал
|
1 мкГц ~ 120 МГц
|
|
Пилообразный
сигнал
|
1 мкГц ~ 2,5 МГц
|
|
Сигнал
произвольной формы
|
1 мкГц ~ 100 МГц
|
|
Дополнительные
режимы
|
|
Типы
|
произвольная
форма сигнала, последовательность, PRBS, многоимпульсный, многотональный, шаблоны
(кодовые последовательности), IQ.
|
|
Сигнал
произвольной формы
|
Частота
дискретизации сигнала произвольной формы
|
1 мквыб/с ~ 1,25
Гвыб/с
|
|
Период джиттера @СКЗ
@тип знач. @ 0 дБмВт
|
200 пс
|
|
Длина сигнала
|
32 точки/канал ~
128 Мвыб/канал
(опционально: 256 Мвыб/канал)
|
|
Режимы фильтрации
|
нормальный,
ступенчатый, фронтальный, интерполяция
|
|
Последовательности
|
Частота
дискретизации
|
1 мквыб/с ~ 1,25
Гвыб/с
|
|
Длина таблицы
сигналов
|
32 точки/канал ~
128 Мвыб/канал
(опционально: 256 Мвыб/канал)
|
|
Количество
записей
|
1 ~ 512
|
|
Количество циклов
записи
|
1 ~ 256
|
|
Ожидание/закрытие
события
|
внешний триггер
(по переднему/заднему фронту), ручной триггер, таймер
|
|
Адрес
перенаправления события
|
следующий, первый,
последний, указанный порядковый номер
|
|
Go To
безусловный
переход
|
следующий,
первый, последний, остановка, указанный номер
|
|
Длительность
|
4 мкс ~ 8000 с
|
|
Режимы фильтрации
|
обычный, пошаговый,
по фронту, интерполяция
|
|
PRBS
|
Скорость передачи
данных
|
1 мкбит/с ~ 300 Мбит/с
|
|
Длина
последовательности
|
2n-1, n=3, 4, … 32
|
|
Длительность
фронта
|
2 нс ~ 1 мкс (ограничено скоростью
передачи данных)
|
|
Джиттер (СКЗ)
|
200 пс
|
|
Многоимпульсный
режим
|
Число импульсов
|
2 ~ 30
|
|
Источник запуска
|
выкл., внешний
запуск (по переднему/заднему фронту), ручной запуск, таймер
|
|
Задержка запуска
|
5 мкс ~ 1 с
|
|
Время
синхронизации
|
5 мкс ~ 8000 с
(ограничено временем задержки запуска и длительностью высокого/низкого
уровня)
|
|
Длительность
высокого/низкого уровня
|
20 нс ~ 150 мкс
|
|
Длительность
фронта
|
2 нс ~ 1 мкс
(ограничено минимальной длительностью высокого/низкого уровня)
|
|
Многотональный
режим
|
Количество тонов
|
2 ~ 16
|
|
Кодовые
последовательности
|
Скорость передачи
данных
|
1 мкбод~300 Мбод
|
|
Метод ввода
|
из шаблона, из файла
|
|
Тип кодирования
|
NRZ, RZ, Манчестер
|
|
Форматы данных
|
Двоичный, шестнадцатеричный
(поддерживает кодировку 4B5B), K и D символы (поддерживает кодировку 8B10B)
|
|
Максимальная
длина элемента кода
|
Шаблон: 4000 бит (двоичный), 1000 бит
(шестнадцатеричный/ K и D символы).
Файл: 64 Мбит (двоичный), 12 Мбит
(шестнадцатеричная запись/K и D символы).
|
|
Амплитуда по
умолчанию
|
TTL,
CMOS5.0, CMOS3.3, CMOS2.5, CMOS1.8, ECL, PECL
|
|
IQ
|
Скорость кода
|
100 выб/с ~ 100 млн. выб/с
|
|
Длина кода
|
10 ~ 20 M
|
|
Тип модуляции
|
BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM,
128QAM, 256QAM
|
|
Режим кодирования
|
ВЫКЛ, дифференциальное кодирование,
кодирование Грея, дифференциальное + кодирование Грея
|
|
Центральная
частота
|
0 ~ 500 МГц
|
|
Входы/выходы
|
|
Вход внешней
модуляции
Mod In
|
Диапазон входных
сигналов
|
ASK, FSK, PSK: 3,3 В (логический уровень)
AM, FM, PWM: ± 5 В (полный диапазон)
|
|
Диапазон частот
|
Передняя панель SMB: DC ~ 100 кГц (1
Мвыб/с)
Задняя панель BNC: DC ~ 10 Мбит/с
|
|
Входное
сопротивление
|
10 кОм
|
|
Разъёмы
|
ASK, FSK, PSK:
BNC (задняя панель) или SMB (задняя панель) (по выбору)
AM, FM, PM, PWM:
SMB (передняя панель)
|
|
Вход
синхросигнала AUX IN
|
Уровень
|
TTL-совместимый
|
|
Сопротивление
|
10 кОм
|
|
Запуск по фронту
|
переднему/заднему
(нарастающему/спадающему) (по выбору)
|
|
Минимальная
ширина импульса
|
100 нс
|
|
Диапазон задержки
запуска
|
0 ~ 85 с
|
|
Разрешение
задержки запуска
|
100 пс или 5 бит
|
|
Джиттер@СКЗ@тип
|
800 пс
|
|
Разъём
|
BNC (задняя панель)
|
|
Выход cинхросигнала Trigger Output
|
Уровень
|
3,3 В КМОП
|
|
Сопротивление
|
50 Ом
|
|
Джиттер@СКЗ@тип
|
400 пс
|
|
Разъём
|
SMB (передняя панель)
|
|
Выход
синхронизации Sync Out
|
Уровень
|
TTL-совместимый
|
|
Сопротивление
|
50 Ом
|
|
Разъём
|
SMB (передняя панель)
|
|
Вход опорного
сигнала 10 MHz
REF IN
|
Сопротивление
|
1 кОм
|
|
Связь
|
AC
|
|
Допустимый разброс входного
сигнала (более-блокировка)
|
10 МГц ± 100 Гц
|
|
Размах входного
сигнала
|
100 мВ П-П
~
5 В П-П
|
|
Разъём
|
BNC (задняя панель)
|
|
Выход опорного
сигнала 10 MHz
REF OUT
|
Сопротивление
|
50 Ом
|
|
Уровень@тип@50 Ом
|
1,2 В П-П
|
|
Связь
|
AC
|
|
Разъём
|
BNC (задняя панель)
|
|
Защита
|
от перенапряжения
|
|
Коммуникационные
интерфейсы
|
|
LAN
|
1 шт., задняя
панель, интерфейс 10/100/1000 BASE-T, поддержка LXI-C
|
|
Web Control
|
IP-адрес
|
|
HDMI
|
Видеовыход
высокой четкости на задней панели
(тип
A)
|
|
USB 3.0
Host
|
1 шт., передняя панель
|
|
USB 3.0
Device
|
1
шт., задняя панель, поддержка протокола TMC
|
|
Общие
характеристики
|
|
Тип
дисплея
|
10,1”
сенсорный экран цветного изображения, разрешение
1280
х 800, соотношение сторон 16:9
|
|
Время
выхода на рабочий режим
|
не
менее 30 минут
|
|
Внутренняя
энергонезависимая память
|
128
ГБ (вкл. пространство, занимаемое системными файлами)
|
|
Электропитание
|
AC
100 В ~ 240 В, 50 Гц/60 Гц
|
|
Потребляемая
мощность
|
не
более 270 Вт
|
|
Рабочий
диапазон температур
|
от
0°C до +40°C
|
|
Габариты
|
358
х 215
х 122
мм (5U)
|
|
Вес
нетто
|
5,35 кг
|
