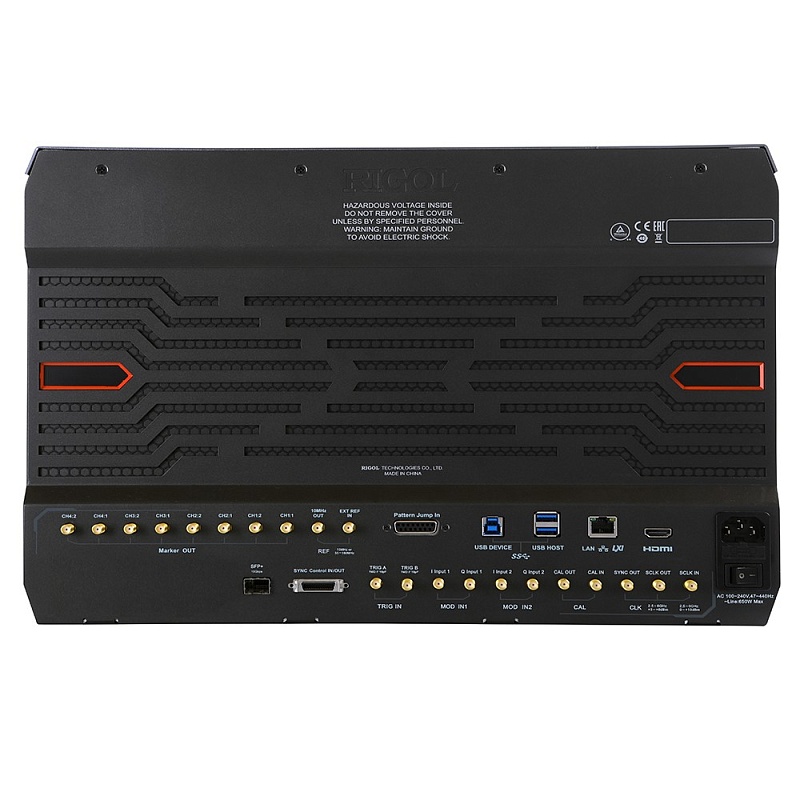

Описание генератора сигналов произвольной формы DG70004
DG70004 – это высокопроизводительный генератор сигналов произвольной формы с максимальной частотой дискретизации до 12 Гвыб/с, аналоговой полосой пропускания до 5 ГГц, разрешением по вертикали 16 бит и длиной сигнала произвольной формы до 1,5 Гточек и большим динамическим диапазоном.
Генератор сигналов DG70004 предоставляет пользователям возможность формирования широкополосных и чистых сигналов, а также их последовательностей и предназначен для решения задач, требующих высокую точность воспроизведения сигнала.
Генератор сигналов серии DG70004 выполнен в моноблочном корпусе настольного исполнения и имеет 15,6-дюймовый сенсорный экран с изменяемым углом наклона.
Особенности и преимущества
- Частота дискретизации генератора: до 5 Гвыб/с (до 12 Гвыб/с при интерполяции);
- Вертикальное разрешение: 16 бит;
- Глубина памяти: до 1,5 млрд. точек на каждый канал;
- Динамический диапазон, свободный от паразитных составляющих: -70 дБн;
- Прямой синтез несущей сигналов: до 5 ГГц;
- Максимальная полоса модуляции: до 1,5 ГГц;
- Суммарный джиттер: ниже 10 пс пик-пик, случайный джиттер: ниже 350 фс скз;
- Настраиваемая частота дискретизации: от 100 выб/с до 12 Гвыб/с;
- Многоканальная синхронизация, в том числе между приборами;
- Синхронизация с высокой точностью с межканальной повторяемостью: ниже 10 пс;
- Генерация сигналов произвольной формы по точкам; восстановление сигнала без искажений;
- Поддержка расширенной последовательности для создания выходных сигналов сложных форм;

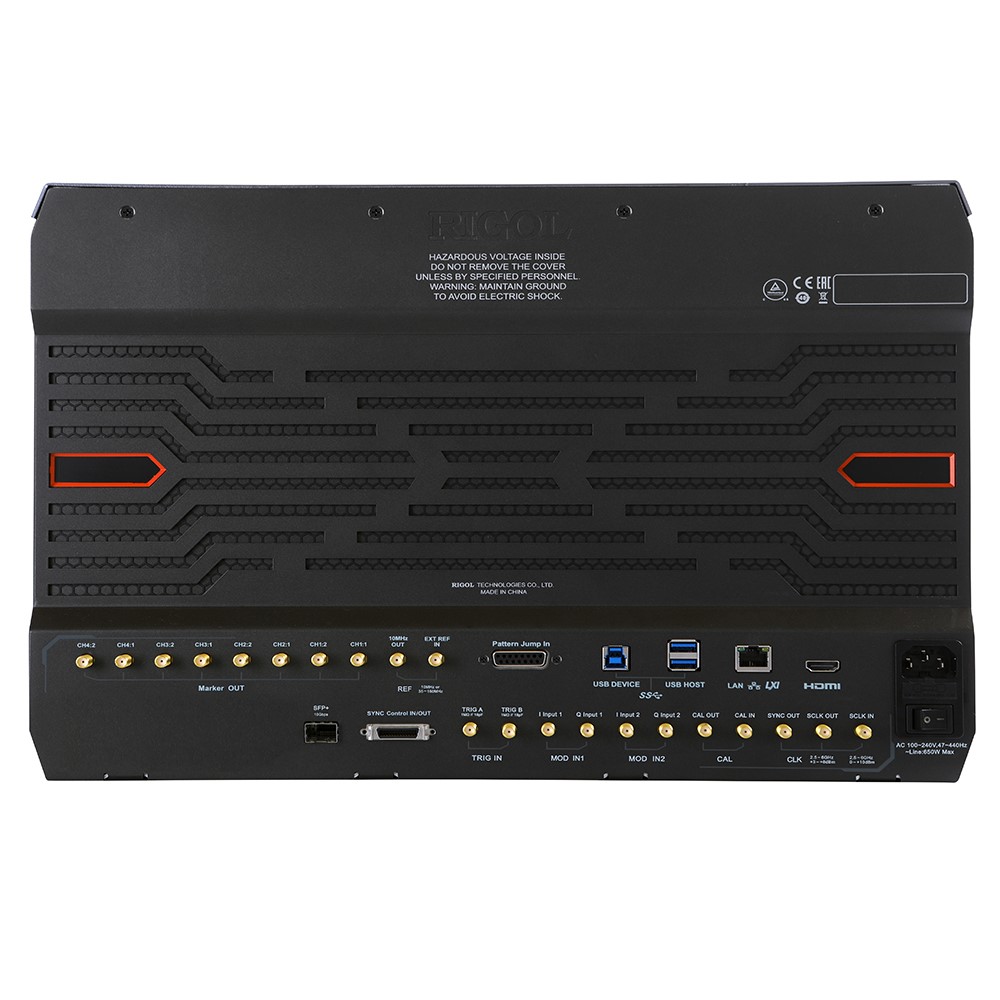

- Интерфейсы: LAN, USB3.0, HDMI;
- Поддержка импорта файлов сигналов из внешней памяти;
- 15,6'' сенсорный дисплей с изменяемым углом наклона; 3,5” - дополнительный.
|
Частотный диапазон от 0 до 5 ГГц для удовлетворения большого количества приложений
|
16-битное вертикальное разрешение, более точное квантование уровня и более высокое качество выходных сигналов
|
|
|
|
Обеспечивает более широкий диапазон выходной частоты и подходит для большинства радиочастотных испытаний.
|
Помимо высокой частоты дискретизации, генератор обеспечивает 16-битное вертикальное разрешение. По сравнению с 12-битным или 14-битным вертикальным разрешением, 16-битное вертикальное разрешение имеет более точное квантование уровня, что обеспечивает высокое качество выходного сигнала. |
|
Поддерживает полосу модуляции до 1,5 ГГц для соответствия множеству новых стандартов широкополосной беспроводной связи |
Длина сигнальной таблицы одного канала 1,5 Гбит/канал обеспечивает длинный выходной сигнал с высокой частотой дискретизации |
|
|
|
Полоса модуляции до 1,5 ГГц, функции цифрового повышающего преобразования и с помощью модулятора IQ, генератор может формировать различные методы модуляции, такие как 1024QAM/256QAM. В сочетании со встроенным режимом скачкообразной перестройки частоты (минимальный интервал скачкообразной перестройки частоты всего 128 нс) прибор может соответствовать множеству новых стандартов широкополосной беспроводной связи.
|
Обеспечивает длину сигнала до 1,5 млрд точек выборки для одного канала, а редактор последовательностей поддерживает до 16 тыс. кадров сигналов и гибкие функции настройки для обеспечения долговременного воспроизведения сигнала и функции последовательностей сигналов.
|
|
Гарантия чистого сигнала, динамический диапазон без паразитных составляющих -70 дБн, общий джиттер 10 пс
|

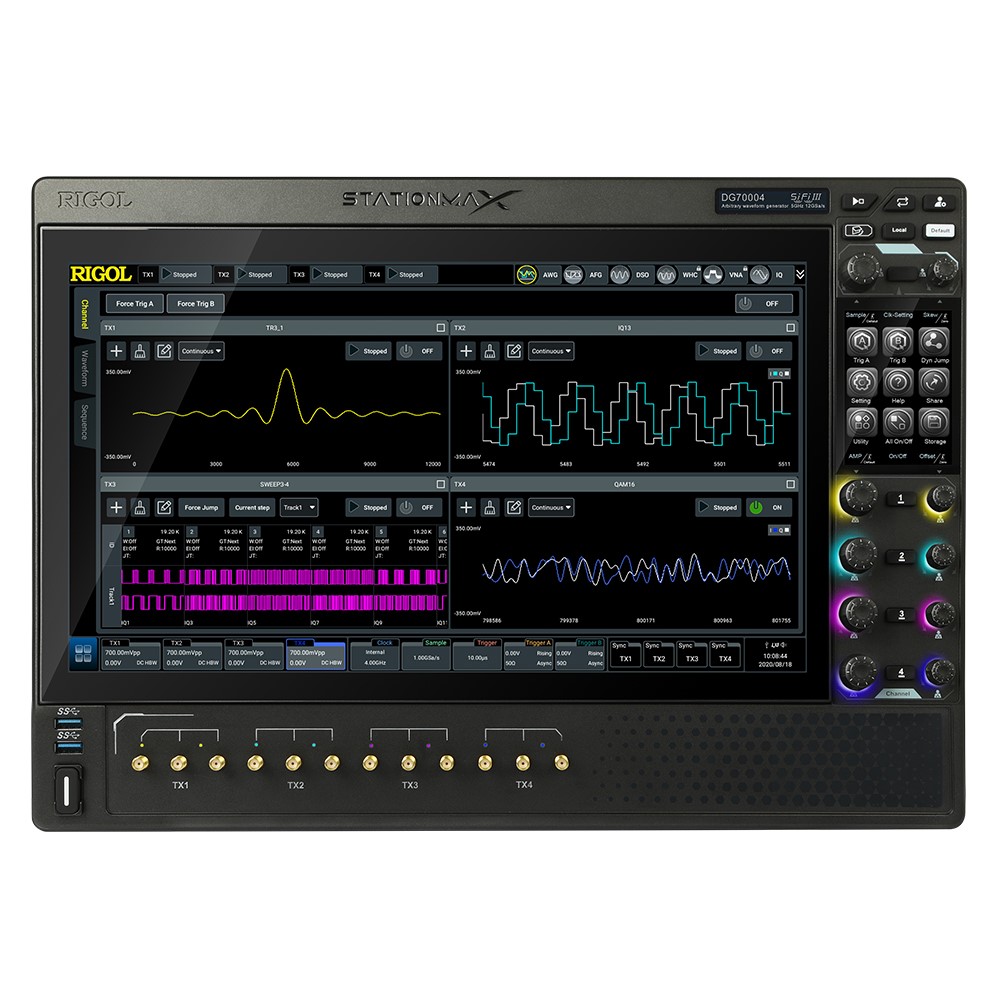

Большой 15,6-дюймовый экран, угол обзора экрана с электронной регулировкой угла наклона |
|
|
|
Обеспечивает выходной сигнал высокой чистоты, динамический диапазон без паразитных составляющих -70 дБн, общий джиттер 10 пс, случайный джиттер 350 фс, обеспечивая точный результат тестирования.
|
Благодаря 15,6-дюймовому сенсорному дисплею высокой четкости 2K и дизайну пользовательского интерфейса, инженеры могут выполнять все операции без использования внешнего ПК. Электрически регулируемый угол наклона экрана для удобного управления и редактирования сигналов под разными углами.
|
Назначение
Продукт предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств связи и НЧ/ВЧ/СВЧ-изделий;
- Функциональное тестирование;
- Лабораторные исследования;
- Область квантовых технологий;
- Образование.
Области применения:
-
Квантовые измерения
Квантовые технологии — это инновация в области физики, в которой используются специфические особенности квантовой механики. Для измерений кубитов требуется несколько синхронизированных сигналов, и малая задержка системы запуска генератора -
Комплексное моделирование электромагнитной среды
Построение сложной, динамически изменяющейся, электромагнитной среды в лабораторных условиях для моделирования ситуации электромагнитного излучения в реальной среде и оценка адаптивности и устойчивости тестируемой системы к сложной электромагнитной среде. -
Тестирование высокоскоростного интерфейса
Для тестирования требуется, чтобы источник сигнала мог создавать различные тестовые шаблоны и иметь возможности точного и контролируемого ослабления сигнала, чтобы моделировать наихудшие условия, определенные стандартом, и выполнять интенсивные испытания тестируемого устройства. -
Переменная частота дискретизации 100 выб/с ~ 12 Гвыб/с, восстановление сигнала без искажений
Благодаря новой технологической платформе частоту дискретизации можно регулировать от 100 выб/с до 12 Гвыб/с, а для полного восстановления сигнала можно воспроизводить узкие импульсы длительностью всего от 400 пс.
Как купить генератор сигналов DG70004
Мы предлагаем купить генераторы сигналов DG70004 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Заказать генератор сигналов DG70002 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.| Размеры | 439 х 310 х 491 мм |
| Масса, кг | < 22,5 кг |
| Частотный диапазон | 5 ГГц |
| Количество каналов | 4 |
| Максимальная длина записи | 1,5 млрд.точек |
| Частота дискретизации | 12 Гвыб/с |
| Модель | Rigol DG70004 |
|
Частота дискретизации |
100 выб/с – 12 Гвыб/с |
||||||||||||||
|
Количество выходных каналов |
4 |
||||||||||||||
|
Разрешение по вертикали |
16 бит (0 маркеров/канал) 15 бит (1 маркер/канал) 14 бит (2 маркера/канал) |
||||||||||||||
|
Объем памяти форм сигнала |
1,5 Гвыб/канал |
||||||||||||||
|
Синхронизация между каналами |
отклонение повторяемости |
±10 пс |
|||||||||||||
|
дискретность коррекции времени задержки между каналами |
3 пс |
||||||||||||||
|
Эффективная выходная частота |
Максимальная выходная частота |
Частота дискретизации/2,5 |
|||||||||||||
|
Режим формирования сигналов в реальном времени |
2 ГГц |
||||||||||||||
|
Режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции) |
4 ГГц |
||||||||||||||
|
Аналоговые выходы (Analog Output) |
|||||||||||||||
|
Выход с развязкой по постоянному току (DC-HBW) |
Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом) |
350 мВ пик-пик – 750 мВ пик-пик |
|||||||||||||
|
Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом) |
700 мВ пик-пик – 1400 мВ пик-пик |
||||||||||||||
|
Точность установки амплитуды |
± 2% (от установленного значения) |
||||||||||||||
|
Полоса пропускания по уровню: - 3 дБ: - 6 дБ: |
2 ГГц 4 ГГц |
||||||||||||||
|
Смещение (50 Ом относительно GND) |
± 20 мВ |
||||||||||||||
|
Смещение (при дифференциальном выходе) |
± 40 мВ |
||||||||||||||
|
Разрешение смещения |
50 мкВ (ном.) |
||||||||||||||
|
Точность смещения |
± 2 мВ |
||||||||||||||
|
Нарастание/спад в измеренном диапазоне значений от 20% до 80% |
< 120 пс (при размахе 700 мВ на несимметричном выходе) |
||||||||||||||
|
Выход с развязкой по постоянному току с усилителем (DC AMP) |
Амплитудный диапазон: - несимметричный выход (с нагрузкой 50 Ом) - дифференциальный выход (с нагрузкой 100 Ом) |
25 мВ пик-пик – 1 В пик-пик
50 мВ пик-пик – 2 В пик-пик |
|||||||||||||
|
Точность установки амплитуды: при значениях ≥ 100 мВ пик-пик при значениях < 100 мВ пик-пик |
± 2 % ± 5 % |
||||||||||||||
|
Смещение: - 50 Ом, относительно GND - с развязкой по DC |
±1 В ±2 В |
||||||||||||||
|
Точность смещения: - несимметричный выход (OutP+OutN/2) - диференциальный выход (OutP-OutN) |
± (2% от смещения + 10 мВ)
± 20 мВ |
||||||||||||||
|
Полоса пропускания по уровню: -3 дБ: -6 дБ: |
1,3 ГГц, 2,6 ГГц |
||||||||||||||
|
Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход) |
< 160 пс при 1 В пик-пик |
||||||||||||||
|
Выход с развязкой по переменному току (AC) |
Выходная мощность |
-20 дБм ~ +10 дБм |
|||||||||||||
|
Точность установки |
± 0,5 дБ (тип.) |
||||||||||||||
|
Смещение |
±2 В/ 70 мА |
||||||||||||||
|
Точность смещения на открытом выходе (без нагрузки) |
± (2% от смещения + 20 мВ) |
||||||||||||||
|
Полоса пропускания по уровню: – 3 дБ: – 6 дБ: – 18 дБ: |
10 МГц – 2 ГГц 10 МГц – 3,8 ГГц 10 МГц – 4,8 ГГц |
||||||||||||||
|
Количество каналов |
2, по 3 SMA разъема на канал на передней панели |
||||||||||||||
|
Характеристики во временной области (Time Domain) |
|||||||||||||||
|
Скорость передачи данных (частота дискретизации/4 отсчета на период) |
Максимум 1,25 Гбит/с |
||||||||||||||
|
Джиттер: - случайный - суммарный |
350 фс ср.кв. 10 пс пик-пик |
||||||||||||||
|
Характеристики в частотной области (Frequency Domain) |
|||||||||||||||
|
КСВН на выходах: - DC HBW (в диапазоне DC - 4 ГГц) - DC AMP (в диапазоне DC - 2,6 ГГц) - AC (в диапазоне DC - 5 ГГц) |
< 1,8 < 1,8 < 2,0 |
||||||||||||||
|
Интермодуляционные искажения при: - 100 МГц ± 1 МГц - 1 ГГц ± 1 МГц |
-70 дБн -60 дБн |
||||||||||||||
|
Динамический диапазон свободный от паразитных составляющих (SFDR) |
|||||||||||||||
|
DC HBW выход (типовые значения) |
|||||||||||||||
|
|
Параметры в полосе пропускания |
Параметры в смежной полосе частот |
|||||||||||||
|
|
DC HBW выход |
Измерено в полосе |
Значение |
Измерено в полосе |
Значение |
||||||||||
|
2,5 Гвыб/с |
100 МГц |
DC – 500 МГц |
- 80 дБн |
DC – 1,25 ГГц |
- 72 дБн |
||||||||||
|
DC – 625 МГц |
DC – 625 МГц |
- 70 дБн |
DC – 1,25 ГГц |
- 62 дБн |
|||||||||||
|
DC – 1 ГГц |
DC – 1 ГГц |
- 60 дБн |
DC – 1,25 ГГц |
- 58 дБн |
|||||||||||
|
5 Гвыб/с |
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 2,5 ГГц |
- 72 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 70 дБн |
DC – 2,5 ГГц |
- 62 дБн |
|||||||||||
|
DC – 2 ГГц |
DC – 2 ГГц |
- 60 дБн |
DC – 2,5 ГГц |
- 58 дБн |
|||||||||||
|
10 Гвыб/с |
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 5 ГГц |
- 60 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 68 дБн |
DC – 5 ГГц |
- 50 дБн |
|||||||||||
|
DC – 2 ГГц |
DC – 2 ГГц |
- 60 дБн |
DC – 5 ГГц |
- 48 дБн |
|||||||||||
|
2 ГГц – 3,5 ГГц |
2 ГГц – 3,5 ГГц |
- 42 дБн |
DC – 5 ГГц |
- 42 дБн |
|||||||||||
|
3,5 ГГц – 4 ГГц |
3,5 ГГц – 4 ГГц |
- 55 дБн |
DC – 5 ГГц |
- 40 дБн |
|||||||||||
|
12 Гвыб/с |
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 5 ГГц |
- 60 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 68 дБн |
DC – 5 ГГц |
- 50 дБн |
|||||||||||
|
DC – 2 ГГц |
DC – 2 ГГц |
- 60 дБн |
DC – 5 ГГц |
- 48 дБн |
|||||||||||
|
2 ГГц – 3,5 ГГц |
2 ГГц – 3,5 ГГц |
- 42 дБн |
DC – 5 ГГц |
- 42 дБн |
|||||||||||
|
3,5 ГГц – 4 ГГц |
3,5 ГГц – 4 ГГц |
- 55 дБн |
DC – 5 ГГц |
- 40 дБн |
|||||||||||
|
DC AMP выход (типовые значения) |
|||||||||||||||
|
|
|
Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||||||||||
|
|
DC AMP выход |
Измерено в полосе |
Значение |
Измерено в полосе |
Значение |
||||||||||
|
2,5 Гвыб/с |
100 МГц |
DC – 500 МГц |
- 80 дБн |
DC – 1,25 ГГц |
- 72 дБн |
||||||||||
|
DC – 625 МГц |
DC – 625 МГц |
- 70 дБн |
DC – 1,25 ГГц |
- 62 дБн |
|||||||||||
|
DC – 1 ГГц |
DC – 1 ГГц |
- 60 дБн |
DC – 1,25 ГГц |
- 58 дБн |
|||||||||||
|
5 Гвыб/с |
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 2,5 ГГц |
- 72 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 70 дБн |
DC – 2,5 ГГц |
- 62 дБн |
|||||||||||
|
DC – 2 ГГц |
DC – 2 ГГц |
- 60 дБн |
DC – 2,5 ГГц |
- 58 дБн |
|||||||||||
|
10 Гвыб/с |
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 5 ГГц |
- 60 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 68 дБн |
DC – 5 ГГц |
- 50 дБн |
|||||||||||
|
DC – 2 ГГц |
DC – 2 ГГц |
- 60 дБн |
DC – 5 ГГц |
- 48 дБн |
|||||||||||
|
2 ГГц – 2,6 ГГц |
2 ГГц – 2,6 ГГц |
- 44 дБн |
DC – 5 ГГц |
- 44 дБн |
|||||||||||
|
12 Гвыб/с
|
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 5 ГГц |
- 60 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 68 дБн |
DC – 5 ГГц |
- 50 дБн |
|||||||||||
|
DC – 2,0 ГГц |
DC – 2,0 ГГц |
- 60 дБн |
DC – 5 ГГц |
- 48 дБн |
|||||||||||
|
2 ГГц – 2,6 ГГц |
2 ГГц – 2,6 ГГц |
- 44 дБн |
DC – 5 ГГц |
- 44 дБн |
|||||||||||
|
AC выход (типовые значения) |
|||||||||||||||
|
|
|
Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||||||||||
|
|
AC выход |
Измерено в полосе |
Значение |
Измерено в полосе |
Значение |
||||||||||
|
2,5 Гвыб/с |
100 МГц |
DC – 500 МГц |
- 80 дБн |
DC – 1,25 ГГц |
- 72 дБн |
||||||||||
|
DC – 625 МГц |
DC – 625 МГц |
- 70 дБн |
DC – 1,25 ГГц |
- 62 дБн |
|||||||||||
|
DC – 1 ГГц |
DC – 1 ГГц |
- 60 дБн |
DC – 1,25 ГГц |
- 58 дБн |
|||||||||||
|
5 Гвыб/с |
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 2,5 ГГц |
- 72 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 70 дБн |
DC – 2,5 ГГц |
- 62 дБн |
|||||||||||
|
DC – 2 ГГц |
DC – 2 ГГц |
- 58 дБн |
DC – 2,5 ГГц |
- 58 дБн |
|||||||||||
|
10 Гвыб/с |
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 5 ГГц |
- 60 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 68 дБн |
DC – 5 ГГц |
- 50 дБн |
|||||||||||
|
DC – 2 ГГц |
DC – 2 ГГц |
- 58 дБн |
DC – 5 ГГц |
- 46 дБн |
|||||||||||
|
2 ГГц – 3,5 ГГц |
2 ГГц – 3,5 ГГц |
- 46 дБн |
DC – 5 ГГц |
- 42 дБн |
|||||||||||
|
3,5 ГГц – 4 ГГц |
3,5 ГГц – 4,0 ГГц |
- 46 дБн |
DC – 5 ГГц |
- 40 дБн |
|||||||||||
|
12 Гвыб /с
|
100 МГц |
DC – 1 ГГц |
- 80 дБн |
DC – 5 ГГц |
- 60 дБн |
||||||||||
|
DC – 1,25 ГГц |
DC – 1,25 ГГц |
- 68 дБн |
DC – 5 ГГц |
- 50 дБн |
|||||||||||
|
DC – 2,0 ГГц |
DC – 2,0 ГГц |
- 58 дБн |
DC – 5 ГГц |
- 46 дБн |
|||||||||||
|
2 ГГц – 3,5 ГГц |
2 ГГц – 3,5 ГГц |
- 46 дБн |
DC – 5 ГГц |
- 42 дБн |
|||||||||||
|
3,5 ГГц – 4 ГГц |
3,5 ГГц – 4 ГГц |
- 46 дБн |
DC – 5 ГГц |
- 40 дБн |
|||||||||||
|
Гармонические искажения и фазовый шум (Harmonics and Phase Noise) |
|||||||||||||||
|
Гармонические искажения при выходном сигнале 500 мВ пик-пик |
|||||||||||||||
|
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе) |
10 МГц – 500 МГц |
< –62 дБн |
|||||||||||||
|
500 МГц – 1 ГГц |
< –50 дБн |
||||||||||||||
|
1 ГГц – 4 ГГц |
< –30 дБн |
||||||||||||||
|
Вторая гармоника (на несимметричном выходе) |
10 МГц – 500 МГц |
< –42 дБн |
|||||||||||||
|
500 МГц – 1 ГГц |
< –40 дБн |
||||||||||||||
|
1 ГГц – 4 ГГц |
< –25 дБн |
||||||||||||||
|
Третья гармоника |
10 МГц – 750 МГц |
< –55 дБн |
|||||||||||||
|
750 МГц – 1 ГГц |
< –50 дБн |
||||||||||||||
|
1 ГГц – 2 ГГц |
< –35 дБн |
||||||||||||||
|
Гармонические искажения при выходном сигнале 1 В пик-пик |
|||||||||||||||
|
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе) |
10 МГц – 500 МГц |
< –55 дБн |
|||||||||||||
|
500 МГц – 1 ГГц |
< –45 дБн |
||||||||||||||
|
1 ГГц – 2,6 ГГц |
< –35 дБн |
||||||||||||||
|
Вторая гармоника (на несимметричном выходе) |
10 МГц – 500 МГц |
< –38 дБн |
|||||||||||||
|
500 МГц – 1 ГГц |
< –30 дБн |
||||||||||||||
|
1 ГГц – 2,6 ГГц |
< –25 дБн |
||||||||||||||
|
Третья гармоника |
10 МГц – 500 МГц |
< –33 дБн |
|||||||||||||
|
500 МГц – 1 ГГц |
< –30 дБн |
||||||||||||||
|
1 ГГц – 2,6 ГГц |
< –25 дБн |
||||||||||||||
|
Фазовый шум (Phase Noise) |
|||||||||||||||
|
Значение плотности фазового шума, при отстройке от несущей на 10 кГц |
Значение несущей частоты |
Уровень фазового шума |
|||||||||||||
|
100 МГц |
-126 дБн/Гц |
||||||||||||||
|
1 ГГц |
-112 дБн/Гц |
||||||||||||||
|
2 ГГц |
-106 дБн/Гц |
||||||||||||||
|
4 ГГц |
-100 дБн/Гц |
||||||||||||||
|
Входы (Input) |
|||||||||||||||
|
Внешний вход системы запуска (Trigger In) |
Количество входов |
2 |
|||||||||||||
|
Полярность |
положительная и отрицательная |
||||||||||||||
|
Импеданс |
1 МОм (ном.) |
||||||||||||||
|
Диапазон вх. напряжения |
± 8 В скз (1 МОм) |
||||||||||||||
|
Пороговый уровень |
диапазон – 5В ~ +5В разрешение 0,1 В (ном.) |
||||||||||||||
|
Длительность импульса запуска |
20 нс |
||||||||||||||
|
Минимальный триггерный интервал |
10 мкс |
||||||||||||||
|
Чувствительность |
500 мВ пик-пик |
||||||||||||||
|
Разъем |
SMA (на задней панели) |
||||||||||||||
|
Внешний вход сигнала модуляции (Modulating Signal Input) |
Количество входов |
4 |
|||||||||||||
|
Мультиплексирование |
Аналоговая модуляции или квадратурная (IQ) модуляция |
||||||||||||||
|
Частотный диапазон |
DC - 100 МГц |
||||||||||||||
|
Уровень входного сигнала |
1 В пик-пик (полный диапазон) |
||||||||||||||
|
Импеданс |
50 кОм (ном.) |
||||||||||||||
|
Разъем |
SMA (на задней панели) |
||||||||||||||
|
Внешний вход последовательностей (Pattern Jump Input) |
Входной импеданс |
1 кОм |
|||||||||||||
|
Входной уровень |
3.3 В (LVCMOS) |
||||||||||||||
|
Количество направлений |
256 |
||||||||||||||
|
Полярность стробирования |
негативная, позитивная |
||||||||||||||
|
Время установки строб-импульса |
5 нс |
||||||||||||||
|
Время удержания строб-импульса |
5 нс |
||||||||||||||
|
Минимальная длительность импульса |
64 нс |
||||||||||||||
|
Задержка выхода аналогового канала |
<12,500/частота дискретизации |
||||||||||||||
|
Разъем |
DB15 (розетка, на задней панели) |
||||||||||||||
|
Возможности импорта/экспорта форм сигнала (Waveform Capability) |
|||||||||||||||
|
Импорт файлов с формами сигналов |
*.txt формат файла, поддерживающий код напряжения и нормализованное значение |
||||||||||||||
|
*.wfm формат файла |
|||||||||||||||
|
*.seq формат файла |
|||||||||||||||
|
Экспорт файлов с формами сигналов |
*.txt формат файла, поддерживающий код напряжения и нормализованное значение |
||||||||||||||
|
*.wfm формат файла |
|||||||||||||||
|
*.seq формат файла |
|||||||||||||||
|
Выход маркера (Marker Output) |
|||||||||||||||
|
Количество |
0 (по умолчанию), 1, 2 |
||||||||||||||
|
Минимальная длительность импульса |
3,2 нс |
||||||||||||||
|
Максимальная скорость передачи данных |
2,5 Гвыб/с |
||||||||||||||
|
Тип |
несимметричный |
||||||||||||||
|
Импеданс |
50 Ом (ном.) |
||||||||||||||
|
Выход, 50 Ом |
Окно: от - 0.5 В до 1,75 В Амплитуда: от 400 мВ до 1,75 В (тип.) Разрешение: 100 мкВ (ном.) |
||||||||||||||
|
Время нарастания (от 20% до 80%) |
750 пс |
||||||||||||||
|
Контроль задержки |
±2 нс |
||||||||||||||
|
Разъем |
SMA (на задней панели) |
||||||||||||||
|
Характеристики последовательностей (Sequencer) |
|||||||||||||||
|
Последовательность (Sequence) |
Количество шагов на каждую последовательность: 1 - 16384 |
||||||||||||||
|
Подпоследовательность (Subsequence) |
Количество шагов на каждую подпоследовательность: 2 - 16383 |
||||||||||||||
|
Сегмент сигнала (Waveform Segment) |
Длина сегмента сигнала: от 2,4 квыб до 500 Mвыб (1,5 Гвыб - опционально) Минимальная длина сегмента сигнала: 1 выборка |
||||||||||||||
|
Выход прямой последовательности (Output Sequence) |
Выполняет шаги последовательности /подпоследовательности в определенном порядке. |
||||||||||||||
|
Цикличная последовательность (Loop) |
Выполняет от 1 до 232-1 раз или бесконечное количество раз в цикле. |
||||||||||||||
|
Переход (Jump) |
Wait: ожидание импульса запуска для начала воспроизведения последовательности Synchronous Jump: поддержка синхронного перехода к указанному шагу в последовательности Asynchronous Jump: поддержка асинхронного перехода к указанному шагу в последовательности Go To: определение следующего шага в последовательности или подпоследовательности, для перехода и воспроизведения Pattern Jump: поддержка 256 возможных переходов |
||||||||||||||
|
Характеристики опорного генератора (Clock Characteristics) |
|||||||||||||||
|
Выход генератора опорной частоты 10 МГц |
Уровень выхода |
+4 дБм ±2 дБ |
|||||||||||||
|
Частота выхода |
10 МГц ± (1 ppm + старение) |
||||||||||||||
|
Температурная стабильность |
＜ 0.5 ppm (от 0℃ до 50℃, по умолчанию 25℃) |
||||||||||||||
|
Старение |
＜ 1 ppm/год |
||||||||||||||
|
Вых. импеданс |
50 Ом (ном.) |
||||||||||||||
|
Выход частоты дискретизации |
Уровень выхода |
от +2 дБм до +10 дБм |
|||||||||||||
|
Частота выхода |
2,5 ГГц – 6 ГГц |
||||||||||||||
|
Вых. импеданс |
50 Ом (ном.) |
||||||||||||||
|
Выход синхронизации опорного генератора |
Уровень выхода |
1.0 В ± 150 мВ пик-пик на 50 Ом |
|||||||||||||
|
Частота выхода |
Выход частоты дискретизации/32 |
||||||||||||||
|
Вых. импеданс |
50 Ом (ном.) |
||||||||||||||
|
Вход опорной частоты (Reference Clock Input) |
Уровень входа |
от -5 дБм до +5 дБм |
|||||||||||||
|
Фиксир. частота |
10 МГц ± 40 Гц |
||||||||||||||
|
Диапазон изменяемой частоты опорного генератора |
35 МГц – 150 МГц |
||||||||||||||
|
Входной импеданс |
50 Ом (ном.) |
||||||||||||||
|
Вход внешней частоты дискретизации |
Уровень входа |
от 0 дБм до +10 дБм |
|||||||||||||
|
Частота входа |
2,5 ГГц – 6 ГГц |
||||||||||||||
|
Входной импеданс |
50 Ом |
||||||||||||||
|
Общая спецификация (General Specifications)
|
|||||||||||||||
|
Характеристики |
|||||||||||||||
|
Операционная система |
Android |
||||||||||||||
|
Сенсорный дисплей |
15,6'' основной, 3,5'' дополнительный |
||||||||||||||
|
Интерфейс |
|||||||||||||||
|
LAN interface |
1 на задней панели, RJ-45 Ethernet разъем, 10/100/1000BASE-T порт, поддержка LXI-C |
||||||||||||||
|
Web Control |
Поддержка дистанционного управления через Web браузер (путем ввода IP-адреса в адресную строку Web браузера) |
||||||||||||||
|
HDMI Interface |
1 на задней панели, HDMI 1.4b, A (вилка); используется для подключения к внешнему монитору или проектору |
||||||||||||||
|
USB 3.0 Host высокоскоростной интерфейс |
4 (2 на пе Документы
DG70000_ProgrammingGuide_EN
3.5 Мб
DG70000_UserGuide_en
12.7 Мб
Комплектация
Опции
Преимущества
Оптимальный выбор
Низкие цены
и широкий ассортимент
Доставка в срок
Оперативная доставка и выгрузка товара
Похожие товары
| ||||||||||||||
