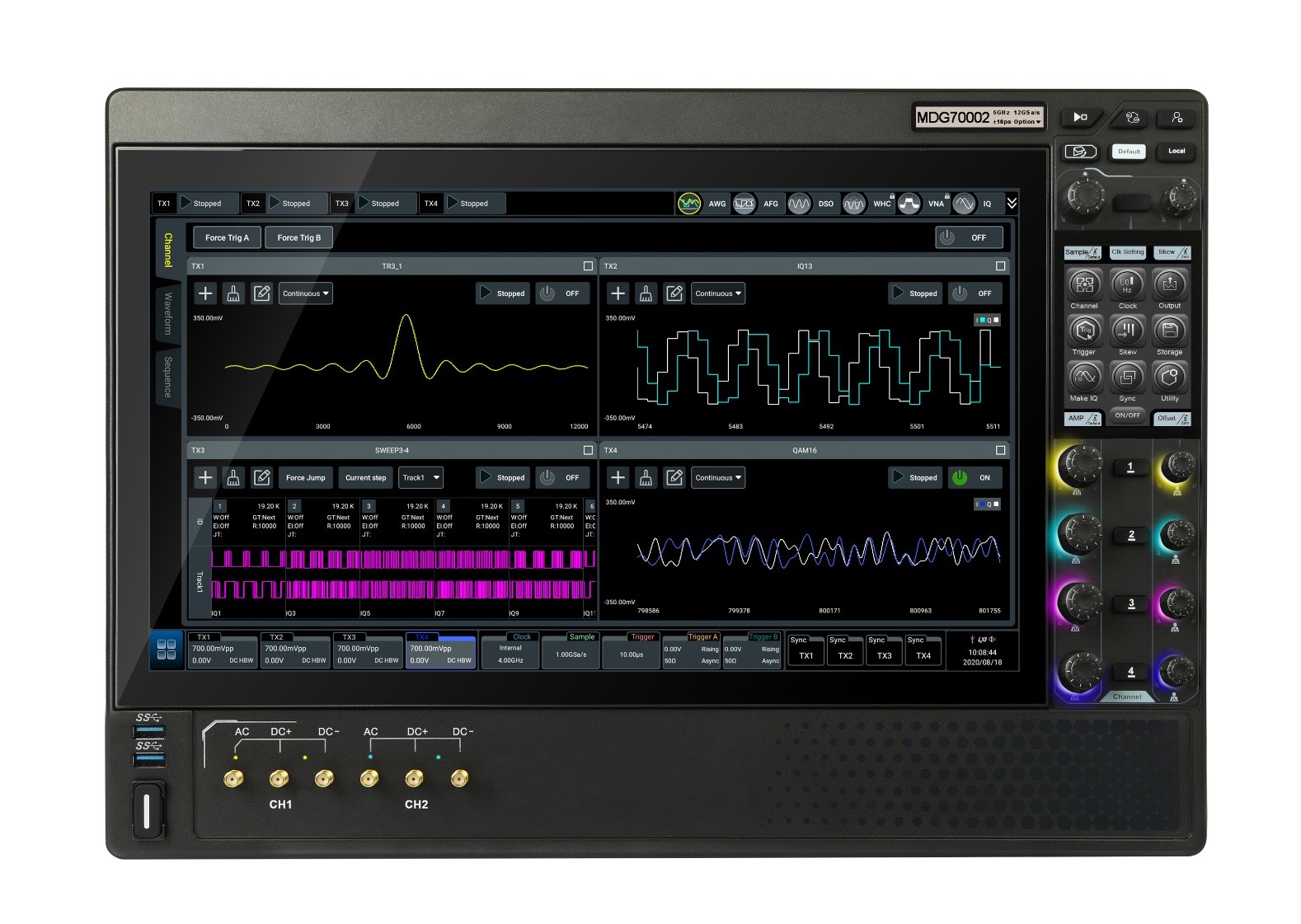

Частота дискретизации
|
100 выб/с – 12 Гвыб/с
|
|
Количество выходных каналов
|
2
|
|
Разрешение по вертикали
|
16 бит (0 маркеров/канал)
15 бит (1 маркер/канал)
14 бит (2 маркера/канал)
|
|
Объем памяти форм сигнала
|
1,5 Гвыб/канал
|
|
Синхронизация между каналами
|
отклонение повторяемости
|
±10 пс
|
|
дискретность коррекции времени задержки между каналами
|
3 пс
|
|
Эффективная выходная частота
|
Максимальная
выходная частота
|
Частота дискретизации/2,5
|
|
Режим формирования сигналов в реальном времени
|
2 ГГц
|
|
Режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции)
|
4 ГГц
|
|
Аналоговые выходы (Analog Output)
|
|
Выход с развязкой по постоянному току (DC-HBW)
|
Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом)
|
350 мВ пик-пик – 750 мВ пик-пик
|
|
Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом)
|
700 мВ пик-пик – 1400 мВ пик-пик
|
|
Точность установки амплитуды
|
± 2% (от установленного значения)
|
Полоса пропускания по уровню:
- 3 дБ:
- 6 дБ:
|
2 ГГц
4 ГГц
|
|
Смещение (50 Ом относительно GND)
|
± 20 мВ
|
|
Смещение (при дифференциальном выходе)
|
± 40 мВ
|
|
Разрешение смещения
|
50 мкВ (ном.)
|
|
Точность смещения
|
± 2 мВ
|
|
Нарастание/спад в измеренном диапазоне значений от 20% до 80%
|
< 120 пс (при размахе 700 мВ на несимметричном выходе)
|
|
Выход с развязкой по постоянному току с усилителем (DC AMP)
|
Амплитудный диапазон:
- несимметричный выход (с нагрузкой 50 Ом)
- дифференциальный выход (с нагрузкой 100 Ом)
|
25 мВ пик-пик – 1 В пик-пик
50 мВ пик-пик – 2 В пик-пик
|
Точность установки амплитуды:
при значениях ≥ 100 мВ пик-пик
при значениях < 100 мВ пик-пик
|
± 2 %
± 5 %
|
Смещение:
- 50 Ом, относительно GND
- с развязкой по DC
|
±1 В
±2 В
|
Точность смещения:
- несимметричный выход (OutP+OutN/2)
- диференциальный выход
(OutP-OutN)
|
± (2% от смещения + 10 мВ)
± 20 мВ
|
Полоса пропускания по уровню:
-3 дБ:
-6 дБ:
|
1,3 ГГц,
2,6 ГГц
|
|
Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход)
|
< 160 пс при 1 В пик-пик
|
|
Выход с развязкой по переменному току (AC)
|
Выходная мощность
|
-20 дБм ~ +10 дБм
|
|
Точность установки
|
± 0,5 дБ (тип.)
|
|
Смещение
|
±2 V/ 70 мА
|
|
Точность смещения на открытом выходе (без нагрузки)
|
± (2% от смещения + 20 мВ)
|
Полоса пропускания по уровню:
– 3 дБ:
– 6 дБ:
– 18 дБ:
|
10 МГц – 2 ГГц
10 МГц – 3,8 ГГц
10 МГц – 4,8 ГГц
|
|
Количество каналов
|
4, по 3 SMA разъема на канал на передней панели
|
|
Характеристики во временной области (Time Domain)
|
|
Скорость передачи данных (частота дискретизации/4 отсчета на период)
|
Максимум 1,25 Гбит/с
|
Джиттер:
- случайный
- суммарный
|
350 фс ср.кв.
10 пс пик-пик
|
|
Характеристики в частотной области (Frequency Domain)
|
КСВН на выходах:
- DC HBW (в диапазоне DC - 4 ГГц)
- DC AMP (в диапазоне DC - 2,6 ГГц)
- AC (в диапазоне DC - 5 ГГц)
|
< 1,8
< 1,8
< 2,0
|
Интермодуляционные искажения при:
- 100 МГц ± 1 МГц
- 1 ГГц ± 1 МГц
|
-70 дБн
-60 дБн
|
|
Динамический диапазон свободный от паразитных составляющих (SFDR)
|
|
DC HBW выход (типовые значения)
|
|
|
Параметры
в полосе пропускания
|
Параметры
в смежной полосе частот
|
|
|
DC HBW выход
|
Измерено в полосе
|
Значение
|
Измерено в полосе
|
Значение
|
|
2,5 Гвыб/с
|
100 МГц
|
DC – 500 МГц
|
- 80 дБн
|
DC – 1,25 ГГц
|
- 72 дБн
|
|
DC – 625 МГц
|
DC – 625 МГц
|
- 70 дБн
|
DC – 1,25 ГГц
|
- 62 дБн
|
|
DC – 1 ГГц
|
DC – 1 ГГц
|
- 60 дБн
|
DC – 1,25 ГГц
|
- 58 дБн
|
|
5 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 2,5 ГГц
|
- 72 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 70 дБн
|
DC – 2,5 ГГц
|
- 62 дБн
|
|
DC – 2 ГГц
|
DC – 2 ГГц
|
- 60 дБн
|
DC – 2,5 ГГц
|
- 58 дБн
|
|
10 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 5 ГГц
|
- 60 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 68 дБн
|
DC – 5 ГГц
|
- 50 дБн
|
|
DC – 2 ГГц
|
DC – 2 ГГц
|
- 60 дБн
|
DC – 5 ГГц
|
- 48 дБн
|
|
2 ГГц – 3,5 ГГц
|
2 ГГц – 3,5 ГГц
|
- 42 дБн
|
DC – 5 ГГц
|
- 42 дБн
|
|
3,5 ГГц – 4 ГГц
|
3,5 ГГц – 4 ГГц
|
- 55 дБн
|
DC – 5 ГГц
|
- 40 дБн
|
|
12 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 5 ГГц
|
- 60 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 68 дБн
|
DC – 5 ГГц
|
- 50 дБн
|
|
DC – 2 ГГц
|
DC – 2 ГГц
|
- 60 дБн
|
DC – 5 ГГц
|
- 48 дБн
|
|
2 ГГц – 3,5 ГГц
|
2 ГГц – 3,5 ГГц
|
- 42 дБн
|
DC – 5 ГГц
|
- 42 дБн
|
|
3,5 ГГц – 4 ГГц
|
3,5 ГГц – 4 ГГц
|
- 55 дБн
|
DC – 5 ГГц
|
- 40 дБн
|
|
DC AMP выход (типовые значения)
|
|
|
|
Параметры
в полосе пропускания
|
Параметры
в смежной полосе частот
|
|
|
DC AMP выход
|
Измерено в полосе
|
Значение
|
Измерено в полосе
|
Значение
|
|
2,5 Гвыб/с
|
100 МГц
|
DC – 500 МГц
|
- 80 дБн
|
DC – 1,25 ГГц
|
- 72 дБн
|
|
DC – 625 МГц
|
DC – 625 МГц
|
- 70 дБн
|
DC – 1,25 ГГц
|
- 62 дБн
|
|
DC – 1 ГГц
|
DC – 1 ГГц
|
- 60 дБн
|
DC – 1,25 ГГц
|
- 58 дБн
|
|
5 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 2,5 ГГц
|
- 72 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 70 дБн
|
DC – 2,5 ГГц
|
- 62 дБн
|
|
DC – 2 ГГц
|
DC – 2 ГГц
|
- 60 дБн
|
DC – 2,5 ГГц
|
- 58 дБн
|
|
10 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 5 ГГц
|
- 60 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 68 дБн
|
DC – 5 ГГц
|
- 50 дБн
|
|
DC – 2 ГГц
|
DC – 2 ГГц
|
- 60 дБн
|
DC – 5 ГГц
|
- 48 дБн
|
|
2 ГГц – 2,6 ГГц
|
2 ГГц – 2,6 ГГц
|
- 44 дБн
|
DC – 5 ГГц
|
- 44 дБн
|
12 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 5 ГГц
|
- 60 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 68 дБн
|
DC – 5 ГГц
|
- 50 дБн
|
|
DC – 2,0 ГГц
|
DC – 2,0 ГГц
|
- 60 дБн
|
DC – 5 ГГц
|
- 48 дБн
|
|
2 ГГц – 2,6 ГГц
|
2 ГГц – 2,6 ГГц
|
- 44 дБн
|
DC – 5 ГГц
|
- 44 дБн
|
|
AC выход (типовые значения)
|
|
|
|
Параметры в полосе пропускания
|
Параметры
в смежной полосе частот
|
|
|
AC выход
|
Измерено в полосе
|
Значение
|
Измерено в полосе
|
Значение
|
|
2,5 Гвыб/с
|
100 МГц
|
DC – 500 МГц
|
- 80 дБн
|
DC – 1,25 ГГц
|
- 72 дБн
|
|
DC – 625 МГц
|
DC – 625 МГц
|
- 70 дБн
|
DC – 1,25 ГГц
|
- 62 дБн
|
|
DC – 1 ГГц
|
DC – 1 ГГц
|
- 60 дБн
|
DC – 1,25 ГГц
|
- 58 дБн
|
|
5 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 2,5 ГГц
|
- 72 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 70 дБн
|
DC – 2,5 ГГц
|
- 62 дБн
|
|
DC – 2 ГГц
|
DC – 2 ГГц
|
- 58 дБн
|
DC – 2,5 ГГц
|
- 58 дБн
|
|
10 Гвыб/с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 5 ГГц
|
- 60 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 68 дБн
|
DC – 5 ГГц
|
- 50 дБн
|
|
DC – 2 ГГц
|
DC – 2 ГГц
|
- 58 дБн
|
DC – 5 ГГц
|
- 46 дБн
|
|
2 ГГц – 3,5 ГГц
|
2 ГГц – 3,5 ГГц
|
- 46 дБн
|
DC – 5 ГГц
|
- 42 дБн
|
|
3,5 ГГц – 4 ГГц
|
3,5 ГГц – 4,0 ГГц
|
- 46 дБн
|
DC – 5 ГГц
|
- 40 дБн
|
12 Гвыб /с
|
100 МГц
|
DC – 1 ГГц
|
- 80 дБн
|
DC – 5 ГГц
|
- 60 дБн
|
|
DC – 1,25 ГГц
|
DC – 1,25 ГГц
|
- 68 дБн
|
DC – 5 ГГц
|
- 50 дБн
|
|
DC – 2,0 ГГц
|
DC – 2,0 ГГц
|
- 58 дБн
|
DC – 5 ГГц
|
- 46 дБн
|
|
2 ГГц – 3,5 ГГц
|
2 ГГц – 3,5 ГГц
|
- 46 дБн
|
DC – 5 ГГц
|
- 42 дБн
|
|
3,5 ГГц – 4 ГГц
|
3,5 ГГц – 4 ГГц
|
- 46 дБн
|
DC – 5 ГГц
|
- 40 дБн
|
|
Гармонические искажения и фазовый шум (Harmonics and Phase Noise)
|
|
Гармонические искажения при выходном сигнале 500 мВ пик-пик
|
Вторая гармоника
(на дифференциальный выходе или симметрирующем трансформаторе)
|
10 МГц – 500 МГц
|
< –62 дБн
|
|
500 МГц – 1 ГГц
|
< –50 дБн
|
|
1 ГГц – 4 ГГц
|
< –30 дБн
|
Вторая гармоника
(на несимметричном выходе)
|
10 МГц – 500 МГц
|
< –42 дБн
|
|
500 МГц – 1 ГГц
|
< –40 дБн
|
|
1 ГГц – 4 ГГц
|
< –25 дБн
|
|
Третья гармоника
|
10 МГц – 500 МГц
|
< –55 дБн
|
|
750 МГц – 1 ГГц
|
< –50 дБн
|
|
1 ГГц – 2 ГГц
|
< –35 дБн
|
|
Гармонические искажения при выходном сигнале 1 В пик-пик
|
Вторая гармоника
(на дифференциальный выходе или симметрирующем трансформаторе)
|
10 МГц – 500 МГц
|
< –55 дБн
|
|
500 МГц – 1 ГГц
|
< –45 дБн
|
|
1 ГГц – 2,6 ГГц
|
< –35 дБн
|
Вторая гармоника
(на несимметричном выходе)
|
10 МГц – 500 МГц
|
< –38 дБн
|
|
500 МГц – 1 ГГц
|
< –30 дБн
|
|
1 ГГц – 2,6 ГГц
|
< –25 дБн
|
|
Третья гармоника
|
10 МГц – 500 МГц
|
< –33 дБн
|
|
500 МГц – 1 ГГц
|
< –30 дБн
|
|
1 ГГц – 2,6 ГГц
|
< –25 дБн
|
|
Фазовый шум (Phase Noise)
|
|
Значение плотности фазового шума, при отстройке от несущей на 10 кГц
|
Значение несущей частоты
|
Уровень фазового шума
|
|
100 МГц
|
-126 дБн/Гц
|
|
1 ГГц
|
-112 дБн/Гц
|
|
2 ГГц
|
-106 дБн/Гц
|
|
4 ГГц
|
-100 дБн/Гц
|
|
Входы (Input)
|
|
Внешний вход системы запуска (Trigger In)
|
Количество входов
|
2
|
|
Полярность
|
положительная и отрицательная
|
|
Импеданс
|
1 МОм (ном.)
|
|
Диапазон вх. напряжения
|
± 8 В скз (1 МОм)
|
|
Пороговый уровень
|
диапазон – 5В ~ +5В
разрешение 0,1 В (ном.)
|
|
Длительность импульса запуска
|
20 нс
|
|
Максимальная частота следования импульсов запуска
|
50 МГц
|
|
Чувствительность
|
500 мВ пик-пик
|
|
Разъем
|
SMA (розетка, на задней панели)
|
|
Внешний вход сигнала модуляции (Modulating Signal Input)
|
Количество входов
|
4
|
|
Мультиплексирование
|
Аналоговая модуляции или квадратурная (IQ) модуляция
|
|
Частотный диапазон
|
DC - 100 МГц
|
|
Уровень входного сигнала
|
1 В пик-пик (полный диапазон)
|
|
Импеданс
|
50 кОм (ном.)
|
|
Разъем
|
SMA (розетка, на задней панели)
|
|
Внешний вход последовательностей (Pattern Jump Input)
|
Входной импеданс
|
1 кОм
|
|
Входной уровень
|
3.3 В (LVCMOS)
|
|
Количество направлений
|
256
|
|
Формирование пакета
|
по спаду (по заднему фронту)
|
|
Время установки строб-импульса
|
5 нс
|
|
Время удержания строб-импульса
|
5 нс
|
|
Минимальная длительность импульса
|
64 нс
|
|
Задержка выхода аналогового канала
|
<12,500/частота дискретизации
|
|
Разъем
|
DB15 (розетка, на задней панели)
|
|
Возможности импорта/экспорта форм сигнала (Waveform Capability)
|
|
Импорт файлов с формами сигналов
|
*.txt формат файла, поддерживающий код напряжения и нормализованное значение
|
|
*.wfm формат файла
|
|
*.seq формат файла
|
|
Экспорт файлов с формами сигналов
|
*.txt формат файла, поддерживающий код напряжения и нормализованное значение
|
|
*.wfm формат файла
|
|
*.seq формат файла
|
|
Выход маркера (Marker Output)
|
|
Количество
|
0 (по умолчанию), 1, 2
|
|
Минимальная длительность импульса
|
3,2 нс
|
|
Максимальная скорость передачи данных
|
2,5 Гвыб/с
|
|
Тип
|
несимметричный
|
|
Импеданс
|
50 Ом (ном.)
|
|
Выход, 50 Ом
|
Окно: от - 0.5 В до 1,75 В
Амплитуда: от 400 мВ до 1,75 В (тип.)
Разрешение: 100 мкВ (ном.)
|
|
Время нарастания (от 20% до 80%)
|
750 пс
|
|
Контроль задержки
|
±2 нс
|
|
Разъем
|
SMA (розетка, на задней панели)
|
|
Характеристики последовательностей (Sequencer)
|
|
Последовательность (Sequence)
|
Количество шагов на каждую последовательность: 1 - 16384
|
|
Подпоследовательность (Subsequence)
|
Количество шагов на каждую подпоследовательность: 2 - 16383
|
|
Сегмент сигнала (Waveform Segment)
|
Длина сегмента сигнала: от 2,4 квыб до 500 Mвыб (1,5 Гвыб - опционально)
Минимальная длина сегмента сигнала: 1 выборка
|
|
Выход прямой последовательности (Output Sequence)
|
Выполняет шаги последовательности /подпоследовательности в определенном порядке.
|
|
Цикличная последовательность (Loop)
|
Выполняет от 1 до 232-1 раз или бесконечное количество раз в цикле.
|
|
Переход (Jump)
|
Wait: ожидание импульса запуска для начала воспроизведения последовательности
Synchronous Jump: поддержка синхронного перехода к указанному шагу в последовательности
Asynchronous Jump: поддержка асинхронного перехода к указанному шагу в последовательности
Go To: определение следующего шага в последовательности или подпоследовательности, для перехода и воспроизведения
Pattern Jump: поддержка 256 возможных переходов
|
|
Характеристики опорного генератора (Clock Characteristics)
|
|
Выход генератора опорной частоты 10 МГц
|
Уровень выхода
|
+4 дБм ±2 дБ
|
|
Частота выхода
|
10 МГц ± (1 ppm + старение)
|
|
Температурная стабильность
|
＜ 0.5 ppm (от 0℃ до 50℃, по умолчанию 25℃)
|
|
Старение
|
＜ 1 ppm/год
|
|
Вых. импеданс
|
50 Ом (ном.)
|
|
Выход частоты дискретизации
|
Уровень выхода
|
от +2 дБм до +10 дБм
|
|
Частота выхода
|
2,5 ГГц – 6 ГГц
|
|
Вых. импеданс
|
50 Ом (ном.)
|
|
Выход синхронизации опорного генератора
|
Уровень выхода
|
1.0 В ± 150 мВ пик-пик
на 50 Ом
|
|
Частота выхода
|
Выход частоты дискретизации/32
|
|
Вых. импеданс
|
50 Ом (ном.)
|
|
Вход опорной частоты (Reference Clock Input)
|
Уровень входа
|
от -5 дБм до +5 дБм
|
|
Фиксир. частота
|
10 МГц ± 40 Гц
|
|
Диапазон изменяемой частоты опорного генератора
|
35 МГц – 150 МГц
|
|
Входной импеданс
|
50 Ом (ном.)
|
|
Вход внешней частоты дискретизации
|
Уровень входа
|
от 0 дБм до +10 дБм
|
|
Частота входа
|
2,5 ГГц – 6 ГГц
|
|
Входной импеданс
|
50 Ом
|
|
Общая спецификация (General Specifications)
|
|
Характеристики
|
|
Операционная система
|
Android
|
|
Сенсорный дисплей
|
15,6'' основной, 3,5'' дополнительный
|
|
Интерфейс
|
|
LAN interface
|
1 на задней панели, RJ-45 Ethernet разъем, 10/100/1000BASE-T порт, поддержка LXI-C
|
|
Web Control
|
Поддержка дистанционного управления через Web браузер (путем ввода IP-адреса в адресную строку Web браузера)
|
|
HDMI Interface
|
1 на задней панели, HDMI 1.4b, A (вилка); используется для подключения к внешнему монитору или проектору
|
|
USB 3.0 Host высокоскоростной интерфейс
|
4 (2 на передней панели и 2 на задней панели)
|
|
USB 3.0 Device высокоскоростной интерфейс
|
1 на задней панели, поддержка TMC
|
|
Интерфейс управления синхронизацией (Sync Control Interface)
|
1 на задней панели, MDR-26 интерфейс, используется для управления синхронизацией нескольких устройств
|
|
Электропитание
|
|
Диапазон напряжения переменного тока
|
от 100 В до 240 В (ном.)
|
|
Частота переменного тока
|
от 45 Гц до 440 Гц
|
|
Потребление
|
300 Вт (тип.), 500 Вт (max)
|
|
Параметры окружающей среды
|
|
Диапазон рабочих температур
|
рабочий
|
от 0℃ до +50℃
|
|
хранения
|
от -30℃ до +70℃
|
|
Относительная влажность воздуха
|
рабочая
|
ниже +30℃: ≤ 90% (без конденсата)
|
|
от +30℃ до +40℃: ≤ 75% (без конденсата)
|
|
от +40℃ до +50℃: ≤ 45% (без конденсата)
|
|
хранения
|
ниже 65℃: ≤ 90% (без конденсата)
|
|
Высота над уровнем моря
|
рабочая
|
ниже 3000 метров
|
|
хранения
|
ниже 15000 метров
|
|
Массогабаритные характеристики
|
|
Габариты (Ш х В х Г)
|
439 х 310 х 491 мм
|
Вес
|
< 22,5 кг (нетто)
< 29,5 кг (брутто)
|
