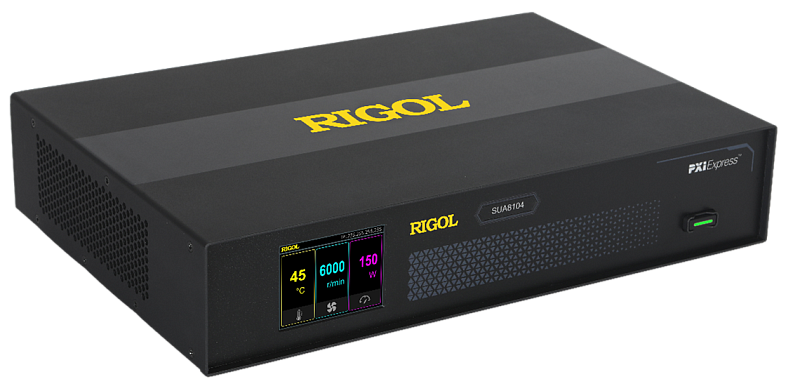

Описание генератора RIGOL SUA8104
Применение
- научные исследования;
- спутниковая связь;
- автомобильная электроника;
Назначение
Прибор предназначен для преобразования цифровых сигналов в широкополосные аналоговые.Особенности и преимущества
Генератор сигналов произвольной формы (AWG):
- частота дискретизации: до 8 Гвыб/с;
- разрешение по вертикали: 14 бит;
- динамический диапазон свободный от паразитных составляющих (SFDR): - 70 дБн;
- поддержка импорта сформированных сигналов;
- формирование сложных последовательностей, определяющих комплексные сигналы;
- диапазон выходных частот сигналов: от 0 Гц (DC) до 3,5 ГГц;
- глубина памяти: до 1 млрд. точек на каждый канал;
- объём внутреннего хранилища: до 16 ТБ;
- рассинхронизация между двумя каналами в устройстве: <1 пс;
- рассинхронизация между двумя устройствами – <10 пс;
- коммуникационные интерфейсы: 10/100/1000 Base-T/10G LAN, USB3.0, HDMI.
|
Разнообразие моделей семейства SUA8000
|
|
|
Серия SUA8000 включает в себя три типа приборов и делится на восемь моделей. В названии моделей зашифровано их функциональное назначение. Вторая цифра в названии указывает на тип инструментов: «1» обозначает наличие модуля генератора сигналов произвольной формы (ГСПФ), «2» обозначает наличие модуля оцифровщика, «3» обозначает наличие модуля приёмопередатчика. Последние две цифры определяют количество аппаратных каналов: «04» обозначает 4 канала, «08» обозначает 8 каналов. Суффикс «G» означает, что это версия работает под управлением графического процессора (GPU master), которая поддерживает более совершенную обработку сигнала и управление на уровне ИИ.
|
|

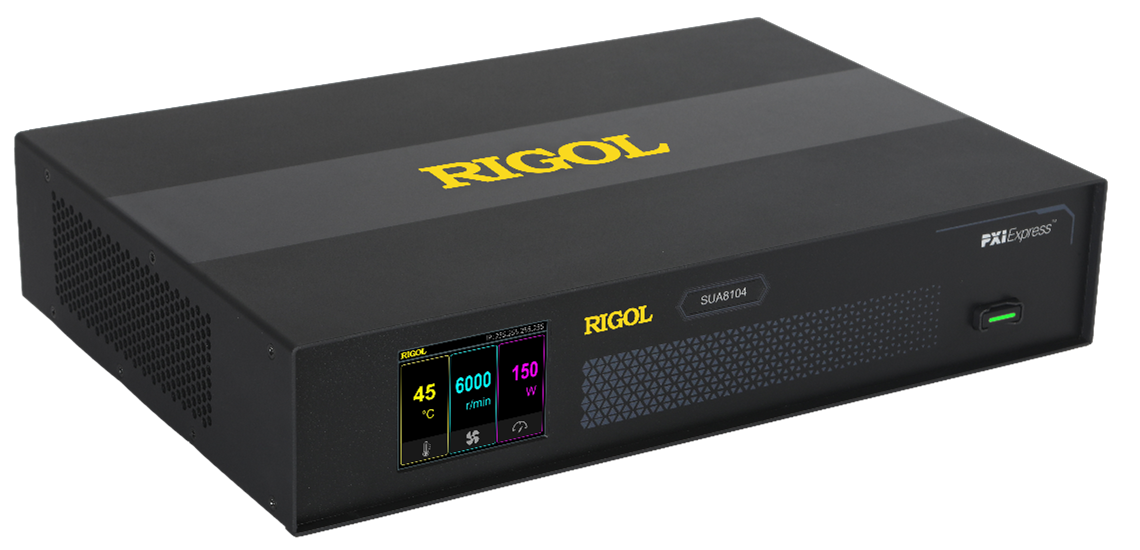

Внешний вид прибора
|
|
|

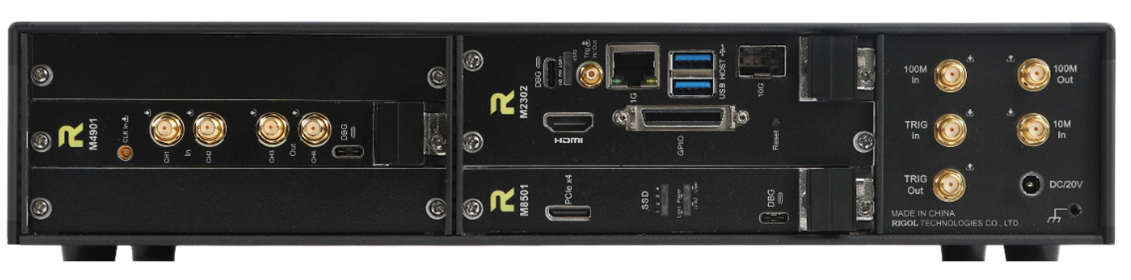

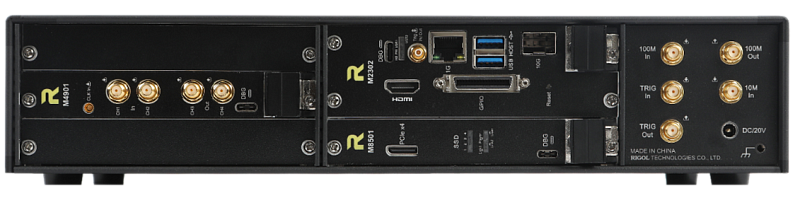

На слайде приведены изображения передней и задней панелей SUA8000. Передняя панель включает в себя: дисплей, на котором отображается температура корпуса, скорость вращения вентилятора, энергопотребление; кнопку включения электропитания; шильдик с наименованием модели. На задней панели расположены: вход и выход системы запуска, вход и выход опорной частоты; клемма заземления; вход питания постоянного тока 20 В; порт 10 ГБ Ethernet для высокоскоростной передачи данных; порт USB 3.0; порт Gigabit Ethernet; видеовыход HDMI; 4- или 8-канальный модуль оцифровщика/генератора; модуль памяти на 16 ТБ (опция).
|
|
Программное обеспечение SUA8000 |
|
|

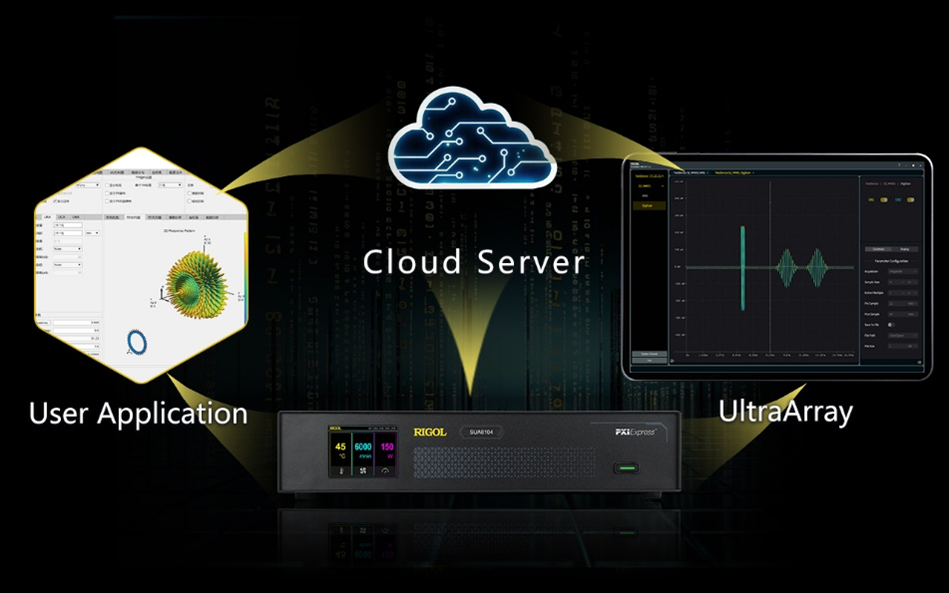

Графический интерфейс, использующий веб-технологии позволяет удалённо управлять устройствами, контролировать несколько распределенных устройств одновременно, что значительно упрощает и повышает эффективность крупномасштабных или пакетных операций. К модулю ГСПФ предоставляется мощное программное дополнение для расширенного редактирования последовательностей и генерации сигналов. Можно легко создавать, управлять и редактировать последовательности сигналов в редакторе сигналов, что существенно упрощает рабочий процесс и экономит время.
|
| Основные технические характеристики SUA8000 |
|
|
В ГСПФ: полоса пропускания до 3,5 ГГц, частота дискретизации 8 Гвыб/с, разрешение 14 бит. В каждом канале поддерживается длина сигнала 1 Гвыб/с, устройство может хранить до 3000 различных последовательностей на канал.
В оцифровщике: полоса пропускания до 1,5 ГГц, частота дискретизации 4 Гвыб/с, разрешение 14 бит. Глубина кэш-памяти достигает 1 Гвыб/с на канал, имеется возможность хранения до 16 ТБ записанных данных с помощью внешнего модуля. |
|
Основные преимущества
|
|
|
1. Высокая интеграция и компактная конструкция: до 8 каналов в форм-факторе высотой 1,5U, возможность масштабирования до 128 каналов в одной стойке. 2. Два варианта управления, в зависимости от решаемых задач: мощный центральный процессор (CPU) или графический процессор (GPU), работающий с искусственным интеллектом. 3. Высокостабильная синхронизация: синхронизацией внутри устройства лучше 1 пс; синхронизацией между устройствами в пределах 10 пс. 4. Консоль управления массивом: поддержка удаленного управления, управление несколькими устройствами, редактирование и хранение сигналов, среда программирования последовательностей NSWave. 5. Возможность разработки пользователем системы под свои нужды: открытый API, интерфейсы драйверов и прямая потоковая передача P2P из ПЛИС в GPU для определяемых пользователем расширенных приложений. |
|
Синхронная работа нескольких устройств в течение длительного времени
|
|
|
Серия SUA8000 поддерживает синхронную работу более 100 приборов с высокой долговременной стабильностью: задержка между каналами внутри устройства остается в пределах 1 пс; синхронизация каналов между устройствами - в пределах 10 пс, что позволяет сложным составным системам преобразования сигнала работать с высокой надёжностью в режиме 24/7.
|
|
Два варианта управления системой
|
|
|
В SUA8000 возможны два варианта основного управления для удовлетворения потребностей пользователя в различных приложениях:
- модуль управления CPU (центральный вычислительный процессор), построенный на базе высокопроизводительного процессора для вычислений и управления периферийными устройствами; - модуль управления GPU-AI на базе мощного графического процессора, оптимизированного для задач с использованием искусственного интеллекта и возможностью глубокого обучения, позволяющий проводить аналитику и интеллектуальную обработку данных. |
|
Пример использования SUA8000 в радиоастрономии |
|
|
Все устройства подключены через высокоскоростные оптоволоконные каналы и работают вместе в синхронизированной распределенной среде для поддержки как передатчика, так и приемника массива радиотелескопа. В этой настройке расширенная опция SUA8000-SQ используется для генерации последовательности сигналов, SUA8104 – для генерации и воспроизведения ЛЧМ-сигналов, а SUA8208 используется для получения сигнала. |
|
Пример использования SUA8000 в мониторинге энергосистем
|
|
| В этом примере представлены модели SUA8208G, соединены они по беспроводной сети и работают вместе для синхронного многоканального сбора данных по всей системе. Эта установка обрабатывает сигналы датчиков сверхвысокой частоты, охватывает частотный диапазон до 1,5 ГГц и поддерживает предварительную обработку на графическом процессоре в реальном времени, позволяя создавать спектрограммы. При такой конфигурации один SUA8208G обеспечивает 8-канальный сбор данных, система легко масштабируется, поддерживает распределенный онлайн-мониторинг |
