Оцифровщик RIGOL SUA8204 – это 4-х канальное устройство преобразования входных аналоговых сигналов в цифровую форму.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Описание оцифровщика RIGOL SUA8204

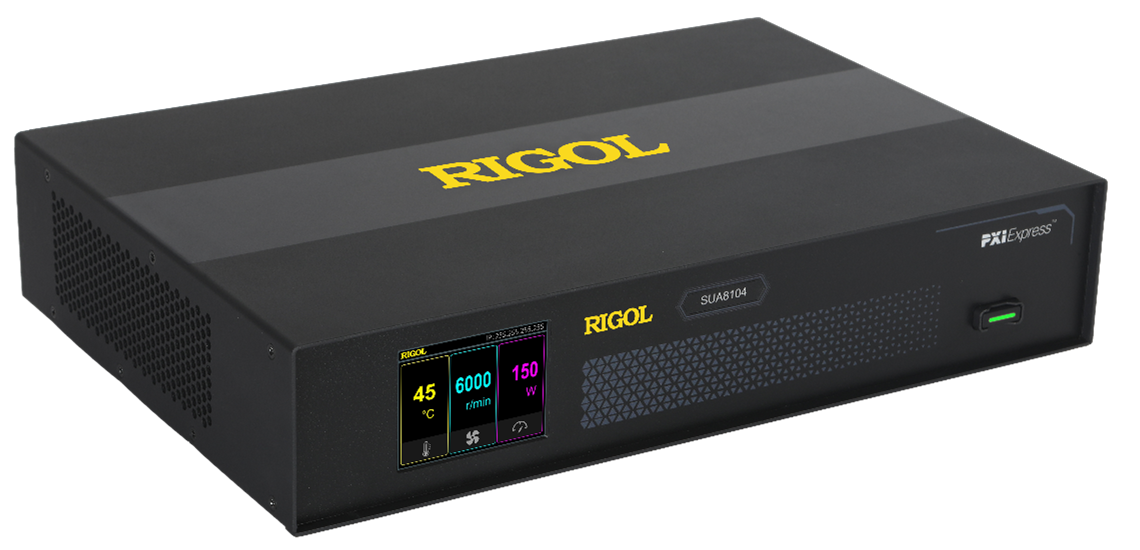

Оцифровщик RIGOL SUA8204 – это 4-х канальное устройство преобразования входных аналоговых сигналов в цифровую форму.

Применение

научные исследования;
радиоастрономия;
измерения в производственных процессах;
автомобильная электроника;
системы сбора данных с помощью различных датчиков.

Назначение

Прибор предназначен для приёма аналоговых сигналов с последующим преобразованием в цифровой и возможностью отображения результата преобразования либо в графическом виде, либо с сохранением в виде файлов.

Особенности и преимущества

Оцифровщик (Digitizer):

частота дискретизации: до 4 Гвыб/с;
разрешение по вертикали: 14 бит;
динамический диапазон свободный от паразитных составляющих (SFDR): - 55 дБн;
диапазон частот входных сигналов: от 0 Гц (DC) до 1,5 ГГц;
использование кольцевого буфера и потоковых режимов работы;

Общие:

глубина памяти: до 1 млрд. точек на каждый канал;
объём внутреннего хранилища: до 16 ТБ;
рассинхронизация между двумя каналами в устройстве: <1 пс;
рассинхронизация между двумя устройствами – <10 пс;
коммуникационные интерфейсы: 10/100/1000 Base-T/10G LAN, USB3.0, HDMI.

Разнообразие моделей семейства SUA8000

Серия SUA8000 включает в себя три типа приборов и делится на восемь моделей. В названии моделей зашифровано их функциональное назначение. Вторая цифра в названии указывает на тип инструментов: «1» обозначает наличие модуля генератора сигналов произвольной формы (ГСПФ), «2» обозначает наличие модуля оцифровщика, «3» обозначает наличие модуля приёмопередатчика. Последние две цифры определяют количество аппаратных каналов: «04» обозначает 4 канала, «08» обозначает 8 каналов. Суффикс «G» означает, что это версия работает под управлением графического процессора (GPU master), которая поддерживает более совершенную обработку сигнала и управление на уровне ИИ.

Внешний вид прибора

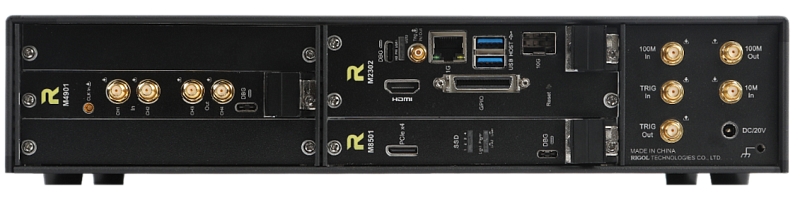

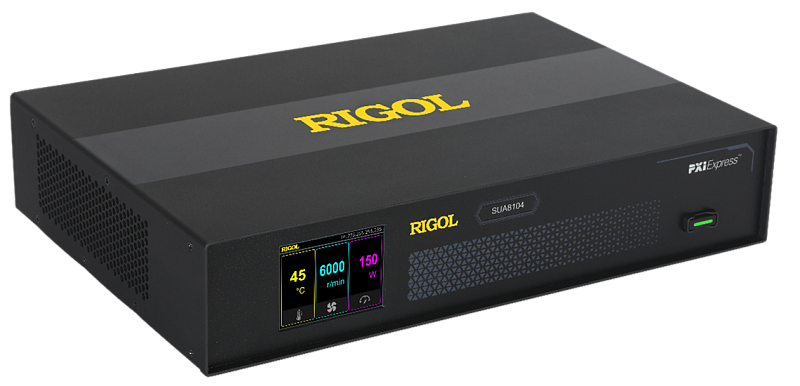

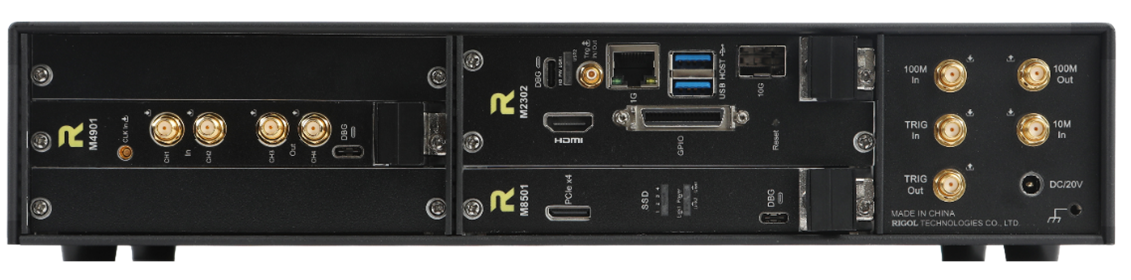

На слайде приведены изображения передней и задней панелей SUA8000. Передняя панель включает в себя: дисплей, на котором отображается температура корпуса, скорость вращения вентилятора, энергопотребление; кнопку включения электропитания; шильдик с наименованием модели. На задней панели расположены: вход и выход системы запуска, вход и выход опорной частоты; клемма заземления; вход питания постоянного тока 20 В; порт 10 ГБ Ethernet для высокоскоростной передачи данных; порт USB 3.0; порт Gigabit Ethernet; видеовыход HDMI; 4- или 8-канальный модуль оцифровщика/генератора; модуль памяти на 16 ТБ (опция).

Программное обеспечение SUA8000

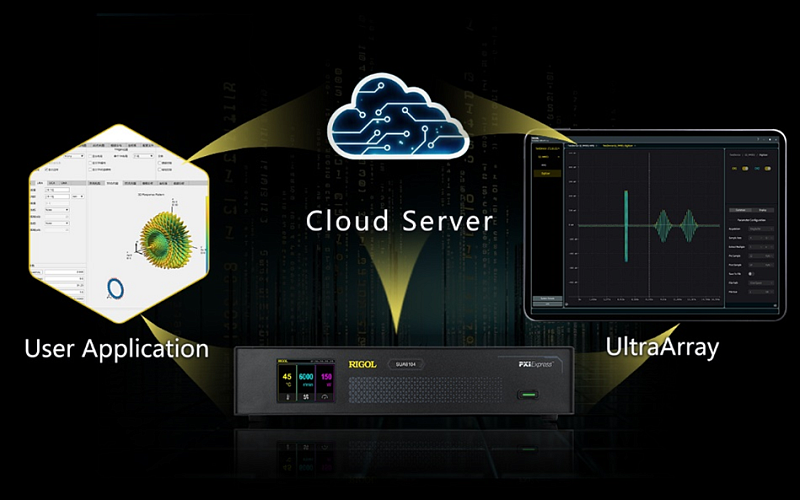

Графический интерфейс, использующий веб-технологии позволяет удалённо управлять устройствами, контролировать несколько распределенных устройств одновременно, что значительно упрощает и повышает эффективность крупномасштабных или пакетных операций. К модулю ГСПФ предоставляется мощное программное дополнение для расширенного редактирования последовательностей и генерации сигналов. Можно легко создавать, управлять и редактировать последовательности сигналов в редакторе сигналов, что существенно упрощает рабочий процесс и экономит время.

Основные технические характеристики SUA8000

В ГСПФ: полоса пропускания до 3,5 ГГц, частота дискретизации 8 Гвыб/с, разрешение 14 бит. В каждом канале поддерживается длина сигнала 1 Гвыб/с, устройство может хранить до 3000 различных последовательностей на канал.

В оцифровщике: полоса пропускания до 1,5 ГГц, частота дискретизации 4 Гвыб/с, разрешение 14 бит. Глубина кэш-памяти достигает 1 Гвыб/с на канал, имеется возможность хранения до 16 ТБ записанных данных с помощью внешнего модуля.

Основные преимущества

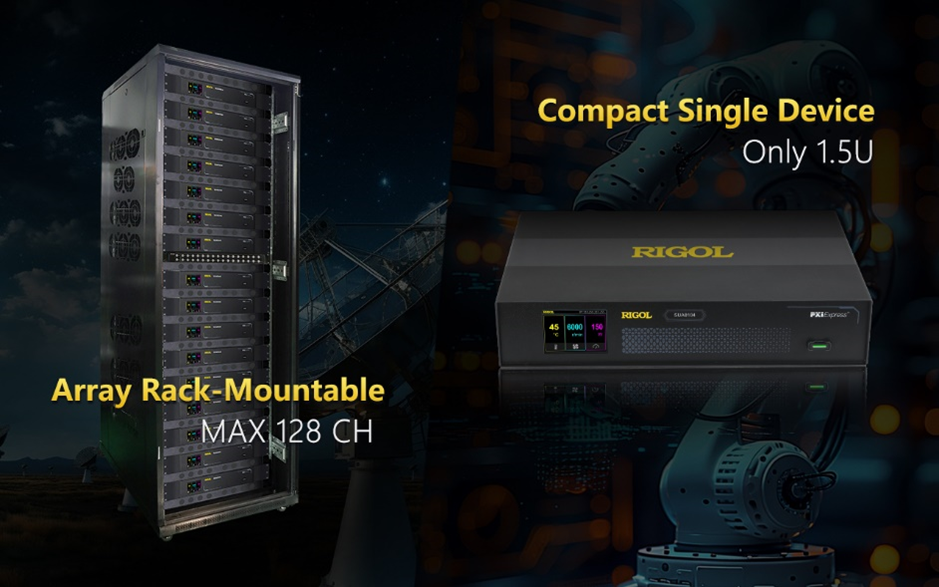

1. Высокая интеграция и компактная конструкция: до 8 каналов в форм-факторе высотой 1,5U, возможность масштабирования до 128 каналов в одной стойке.

2. Два варианта управления, в зависимости от решаемых задач: мощный центральный процессор (CPU) или графический процессор (GPU), работающий с искусственным интеллектом.

3. Высокостабильная синхронизация: синхронизацией внутри устройства лучше 1 пс; синхронизацией между устройствами в пределах 10 пс.

4. Консоль управления массивом: поддержка удаленного управления, управление несколькими устройствами, редактирование и хранение сигналов, среда программирования последовательностей NSWave.

5. Возможность разработки пользователем системы под свои нужды: открытый API, интерфейсы драйверов и прямая потоковая передача P2P из ПЛИС в GPU для определяемых пользователем расширенных приложений.

Синхронная работа нескольких устройств в течение длительного времени

RIGOL SUA8000_синхронная работа нескольких устройств

Серия SUA8000 поддерживает синхронную работу более 100 приборов с высокой долговременной стабильностью: задержка между каналами внутри устройства остается в пределах 1 пс; синхронизация каналов между устройствами - в пределах 10 пс, что позволяет сложным составным системам преобразования сигнала работать с высокой надёжностью в режиме 24/7.

Два варианта управления системой

В SUA8000 возможны два варианта основного управления для удовлетворения потребностей пользователя в различных приложениях:

- модуль управления CPU (центральный вычислительный процессор), построенный на базе высокопроизводительного процессора для вычислений и управления периферийными устройствами;

- модуль управления GPU-AI на базе мощного графического процессора, оптимизированного для задач с использованием искусственного интеллекта и возможностью глубокого обучения, позволяющий проводить аналитику и интеллектуальную обработку данных.

Пример использования SUA8000 в радиоастрономии

Все устройства подключены через высокоскоростные оптоволоконные каналы и работают вместе в синхронизированной распределенной среде для поддержки как передатчика, так и приемника массива радиотелескопа. В этой настройке расширенная опция SUA8000-SQ используется для генерации последовательности сигналов, SUA8104 – для генерации и воспроизведения ЛЧМ-сигналов, а SUA8208 используется для получения сигнала.

Пример использования SUA8000 в мониторинге энергосистем

RIGOL SUA8000_пример использования в мониторинге энергосистем

В этом примере представлены модели SUA8208G, соединены они по беспроводной сети и работают вместе для синхронного многоканального сбора данных по всей системе. Эта установка обрабатывает сигналы датчиков сверхвысокой частоты, охватывает частотный диапазон до 1,5 ГГц и поддерживает предварительную обработку на графическом процессоре в реальном времени, позволяя создавать спектрограммы. При такой конфигурации один SUA8208G обеспечивает 8-канальный сбор данных, система легко масштабируется, поддерживает распределенный онлайн-мониторинг

Похожие аналоги

SUA8204G.

Характеристики

Характеристики Rigol RIGOLSUA8204

Наименование параметра				Значение
Количество входных каналов				4
Максимальная частота дискретизации				4 Гвыб/с
Разрешение по вертикали				14 бит
Диапазон входных частот				DC – 1,5 ГГц
Предварительная обработка данных				цифровой понижающий преобразователь (DDC), понижающая децимация (Decimation), усечение (Truncation)
Диапазон кэша				32 ГБ/с
Глубина кэша				1 Гтчк/канал
Вход				50 Ом ± 2%, SMA/РЧ интегрированный разъём
Развязка выхода				по постоянному току
Амплитуда на входе				1 В _{ПИК-ПИК}
Точность измерения				± 0,5 %
Режим захвата				кольцевой буфер, потоковый режим
Динамический диапазон свободный от паразитных составляющих (SFDR) @ 1 В _{ПИК-ПИК}, исключая гармоники, тип		DC-1500 МГц		- 55 дБн
Гармонические искажения @ 1 В _{ПИК-ПИК}	Уровень второй гармоники		DC-1 ГГц	- 60 дБн
			1 ГГц – 1,5 ГГц	- 55 дБн
	Уровень третьей гармоники		DC-1 ГГц	- 70 дБн
			1 ГГц – 1,5 ГГц	- 65 дБн
Эффективное количество бит (ENOB) @ -1 дБ от полной шкалы		DC-1,5 ГГц		8 бит
Система захвата (Acquisition ) Кольцевой/циклический буфер в системе захвата (Ring Buffer)
Режим триггера				Внешний вход, внутренний, аналоговый канал
8-битное квантование	Макс. 4 Гвыб/с на канал		Глубина памяти при однократном запуске	2 Гвыб
			Количество точек записи до срабатывания системы запуска	32 квыб ~ 2 Гвыб, мин. разреш. 32 квыб
			Количество точек записи после срабатывания системы запуска	32 квыб ~ 2 Гвыб, мин. разреш. 32 квыб
14-битное квантование	Макс. 4 Гвыб/с на канал		Суммарная глубина триггера	1 Гвыб
			Количество отсчетов опережения триггера	16 квыб ~ 1 Гвыб, мин. разреш. 16 квыб
			Количество отсчетов задержки триггера	16 квыб ~ 1 Гвыб, мин. разреш. 16 квыб
Потоковый режим в системе захвата (Acquisition, Streaming)
Непрерывный триггер				Внешний вход, внутренний, аналоговый канал
Отсчёты непрерывного триггера	8-битное квантование	Макс. 4 Гвыб/с на канал	Глубина памяти при непрерывном запуске	2 Гвыб
			Глубина памяти при однократном запуске	64 квыб
			Количество точек записи до срабатывания системы запуска	64 выб ~ 64 квыб, мин. разреш. 64 выб
			Количество точек записи после срабатывания системы запуска	64 выб ~ 2Гвыб, мин. разреш. 64 выб
	14-битное квантование		Суммарная глубина памяти при непрерывном запуске	1 Гвыб
			Глубина памяти при однократном запуске	32 квыб
			Количество точек записи до срабатывания системы запуска	32 выб ~ 32 квыб, мин. разреш. 32 выб
			Количество точек записи после срабатывания системы запуска	32 выб ~ 1 Гвыб, мин. разреш. 32 выб
Непрерывный захват сигнала				память 16 ТБ (опция), 8-бит и 14-бит квантование, полоса пропускания шины данных 2,4 ГБ
Цифровой преобразователь с понижением частоты (DDC)	Точность установки частоты автогенератора			< 0,1 Гц
	Коэффициент децимации		4 Гвыб/с	1х, 2х, 4х, 5х, 10х, 20х
			2 Гвыб/с	1х, 2х, 5х, 10х
			1 Гвыб/с	1х, 5х
Система синхронизации (Trigger System)
Источник синхронизации				аналоговые каналы, внешний, внутренний
Режим синхронизации				одиночный, непрерывный
Вход внешнего сигнала синхронизации				уровень: TTL 5 В, SMA
Выход сигнала синхронизации				уровень: TTL 5 В, SMA
Опорная частота (Clock System)
Источник				10 МГц – внешний вход 100 МГц – внешний вход 100 МГц – внутренний Вход внешнего источника частоты дискретизации
Внутренний источник		частота		100 МГц
		точность		± 1 ppm
		температурная стабильность (-20 ºС ~ + 70 ºС)		± 0,5 ppm
		старение		± 1 ppm/год
Выход 100 МГц		уровень		0 дБм ~ 5 дБм
		разъем		SMA, 50 Ом
Вход 100 МГц		уровень		0 дБм ~ 10 дБм
		разъем		SMA, 50 Ом
Вход 10 МГц		уровень		0 дБм ~ 10 дБм
		разъем		SMA, 50 Ом
Вход внешнего источника частоты дискретизации		частота		1 ГГц ~ 8 ГГц
		уровень		0 дБм ~ 10 дБм
		разъем		SMB, 50 Ом
Параметры системы управления (CPU Processor)
Тип системы управления				центральный процессор (CPU)
Процессор				6-ядерный, 2,1 ГГц-3,95 ГГц
Память				32 ГБ DDR4-3200, non-ECC, 512 ГБ SSD
Операционная система				Linux
Коммуникационные интерфейсы
LAN		Электрический порт		RJ45 Ethernet interface 10/100/1000 BASE-T interface
		Оптический порт		10 Gigabit, SFP+ interface
Web Control				ввести IP-адрес в браузере
HDMI				HDMI 1.4b, A plug, для подключения внешнего монитора
USB 3.0				2 шт., Type-A
GPIO				RS232, RS422
Электропитание
Интерфейс				5,5 мм, розетка
Входные напряжение/ток				DC 19,5 В, 11,8 А
Потребляемая мощность (тип)				180 Вт
Условия эксплуатации и хранения
Температурный диапазон		Рабочий		0 ºС ~ + 50 ºС
		Хранения		- 40 ºС ~ + 70 ºС
Относительная влажность		Рабочая		≤ 90 % (без конденсации) до + 30 ºС
				≤ 75 % (без конденсации) + 30 ºС ~ + 40 ºС
				≤ 45 % (без конденсации) + 40 ºС ~ + 50 ºС
		Хранения		≤ 90 % (без конденсации) до + 65 ºС
Высота над уровнем моря		Рабочая		до 3000 м
		Хранения		до 15 000 м
Масса, габариты, дисплей
Габариты				340 х 68 х 230 мм
Вес				≤ 4,5 кг
Диагональ дисплея				2,8 дюйма

Комплектация

Базовый блок SUA8204 с модулем контроллера (управление CPU) и 4-х канальным модулем оцифровщика – 1 шт.

Адаптер питания – 1 шт.

Опции

M8501	16 ТБ расширение памяти записи сигналов
SUA8000-SQ	Формирование ГСПФ сложных последовательностей
