DM5068 имеет разрядность 6 ½, поддерживает два диапазона измерений 1 200 000 отсчётов/2 200 000 отсчётов, базовая годовая точность измерения постоянного напряжения составляет 30 ppm, оснащен 4,3-дюймовым сенсорным экраном цветного изображения. Предназначен для решения задач, требующих высокой скорости считывания данных.
Просим уточнять актуальные цены у менеджеров компании.
Описание цифрового мультиметра RIGOL DM5068
Цифровые мультиметры нового поколения RIGOL DM5068 предназначены для решения задач, требующих высокой скорости считывания данных, работы в режиме дигитайзера (быстрого регистратора напряжения/тока с возможностью отображения изменения формы измеряемой величины на встроенном дисплее), наличия входных разъемов на задней панели для интеграции в стоечные системы. Устройство позволяет проводить наиболее распространенные электрические измерения напряжения и тока DC/AC, сопротивления, частоты, емкости, температуры, а также измерения с использованием произвольных датчиков, что позволяет сократить количество переключений приборов и смен оснастки.

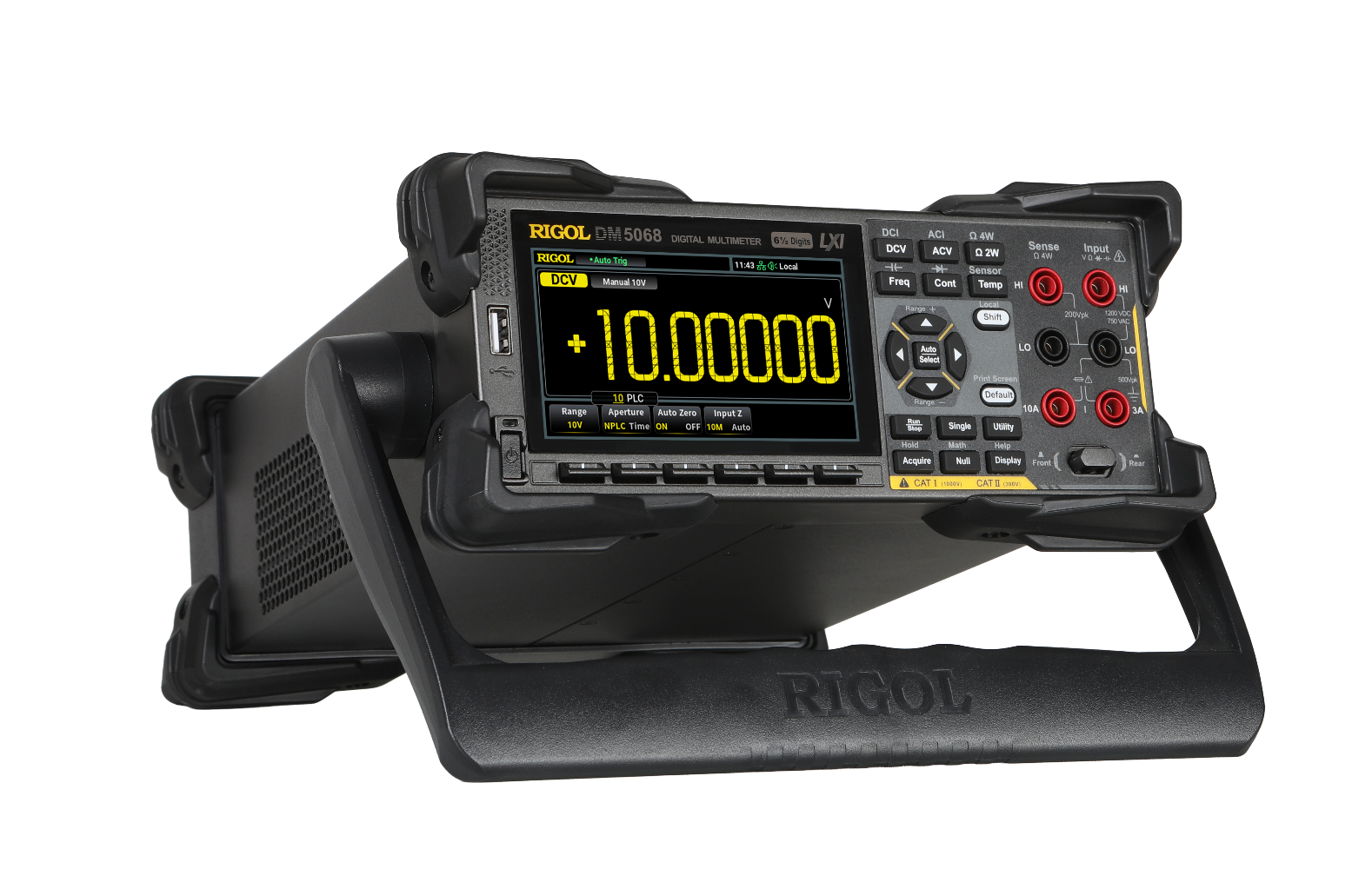

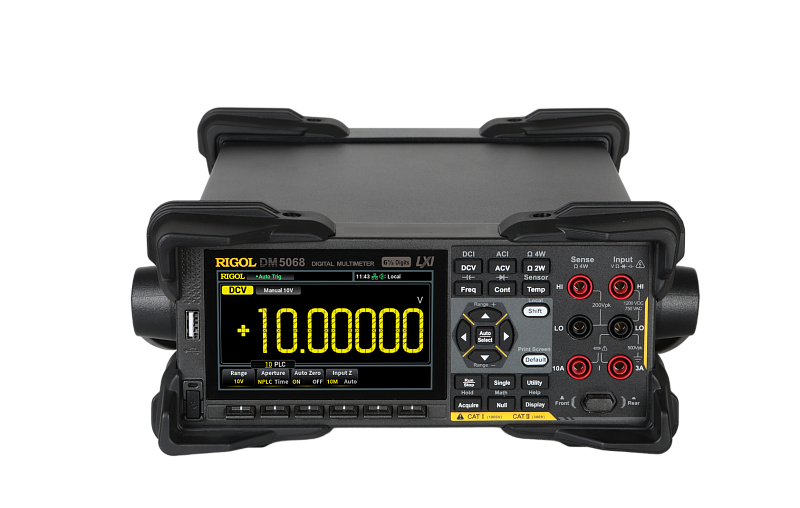

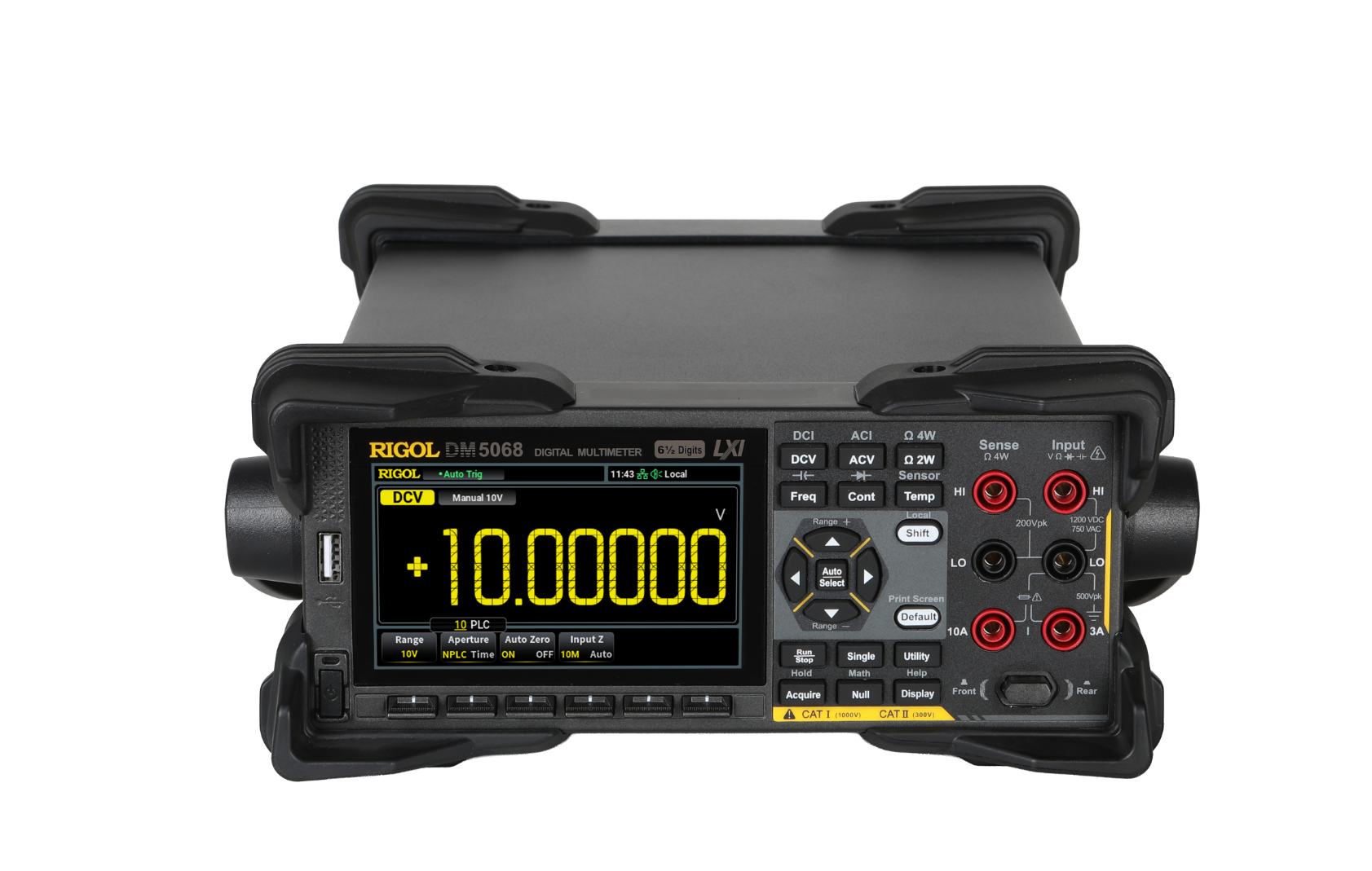

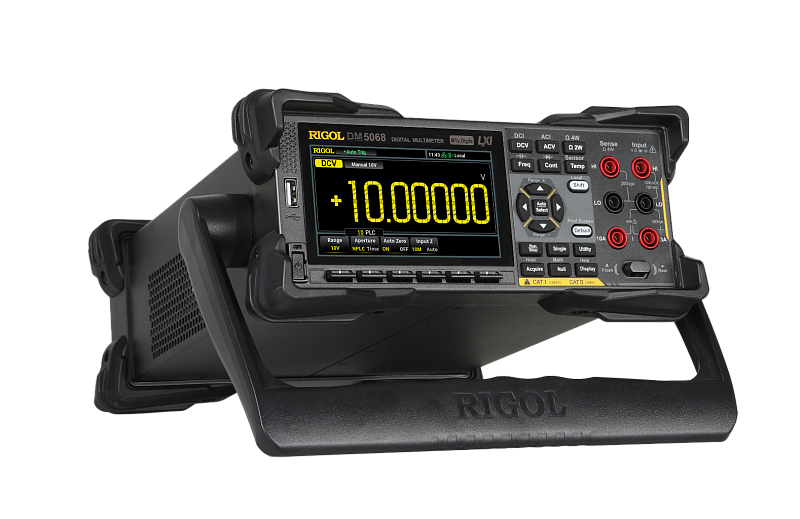

DM5068 выполнен в настольном исполнении (с ручкой для переноски), имеет разрядность 6 ½, поддерживает два диапазона измерений 1 200 000 отсчётов/2 200 000 отсчётов, базовая годовая точность измерения постоянного напряжения составляет 30 ppm, оснащен 4,3-дюймовым сенсорным экраном цветного изображения. На дисплей можно вывести отображение графиков трендов, гистограмм для наблюдения и оценки измеряемых параметров. Устройство поддерживает измерение до 50 000 показаний в секунду, выборку данных с помощью оцифровщика напряжения/тока, обеспечивает емкость хранения до 10 000 000 показаний (опционально), 32 ГБ энергонезависимой памяти для записи.
Для управления мультиметром используется стандартный набор команд SCPI, на заднюю и переднюю панель выведены интерфейсы USB-TMC и LAN (LXI 1.6), контроль осуществляется через Web-интерфейс. Опционально, прибор может быть оснащён интерфейсами связи RS-232 или GPIB, для контроля качества продукции на производстве, интегрирования в систему автоматизированного тестирования (Automatic Test Equipment).
Особенности и преимущества
- высокоскоростное считывание, оцифровка (Digitizer) сигналов напряжения/тока, в т.ч. с выводом формы на встроенный дисплей;

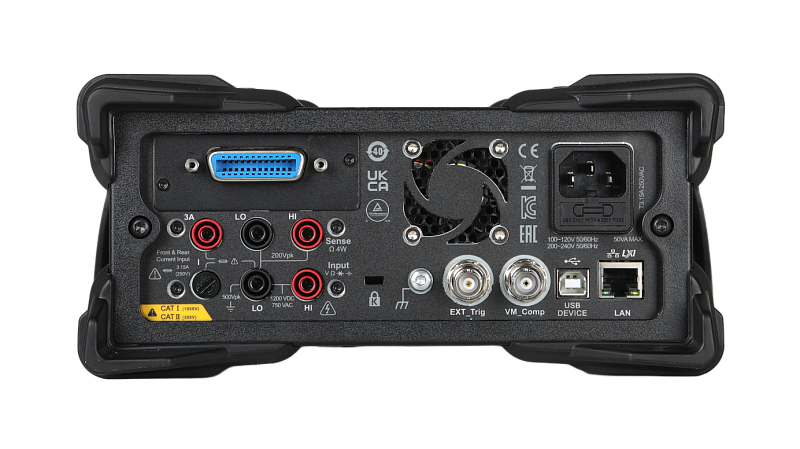

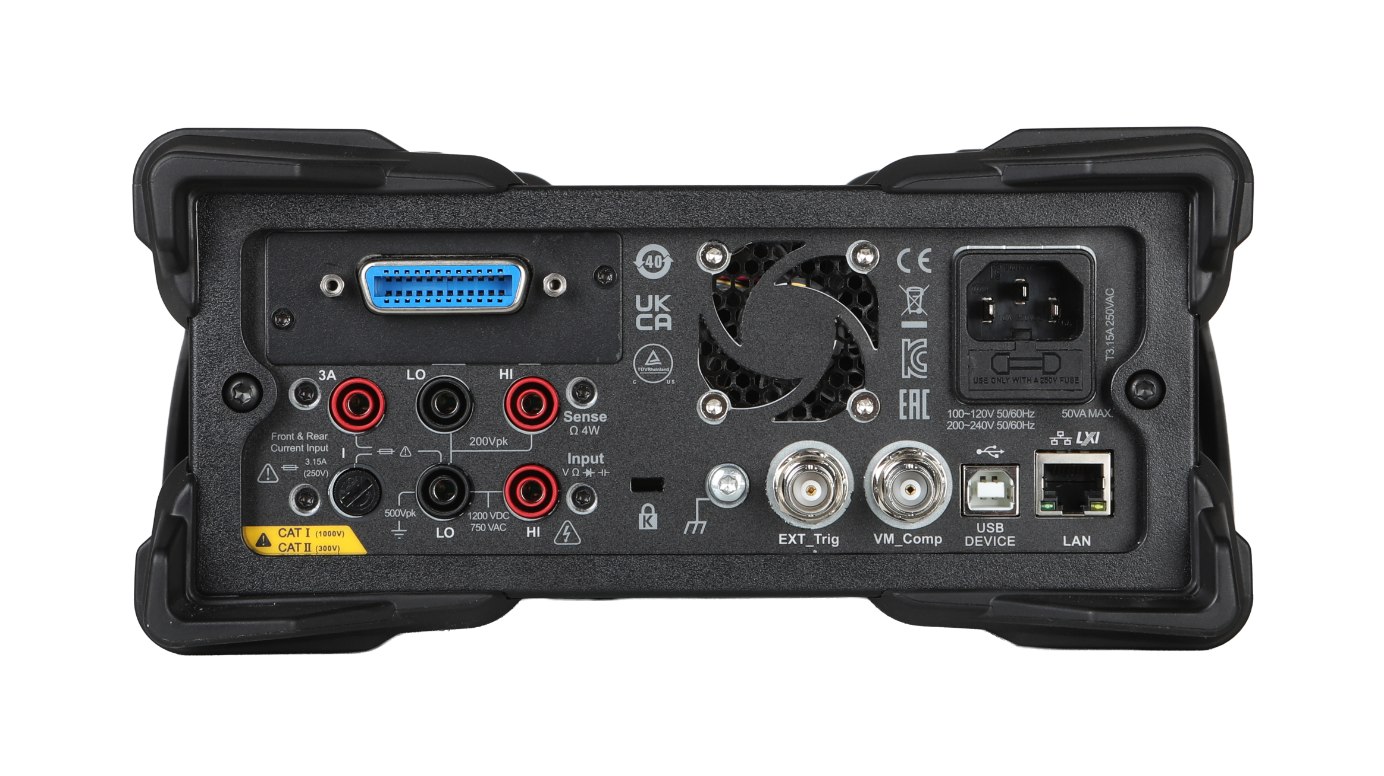

- наличие дополнительных входных клемм на задней панели для удобства интеграции в стоечные системы;
- разрядность отображения - 6½ цифр;
- два диапазона измерений – стандартный (1 200 000 отсчётов) и расширенный (2 200 000 отсчётов);
- базовая погрешность при измерении напряжения постоянного тока 0,003% (год);
- скорость измерений до 50000 показаний/с;
- 2 млн. отсчётов памяти для записи/чтения (с возможностью расширения до 10 млн. отсчётов);
- объём энергонезависимой памяти – 32 ГБ;
- измерения истинного среднеквадратического значения напряжения и силы переменного тока;
- математические функции: нулевое значение, дБм/дБ, статистика (минимум/максимум/среднее значение/стандартное отклонение), проверка по предельным значениям, сглаживание, гистограмма, столбчатая диаграмма и график тренда;

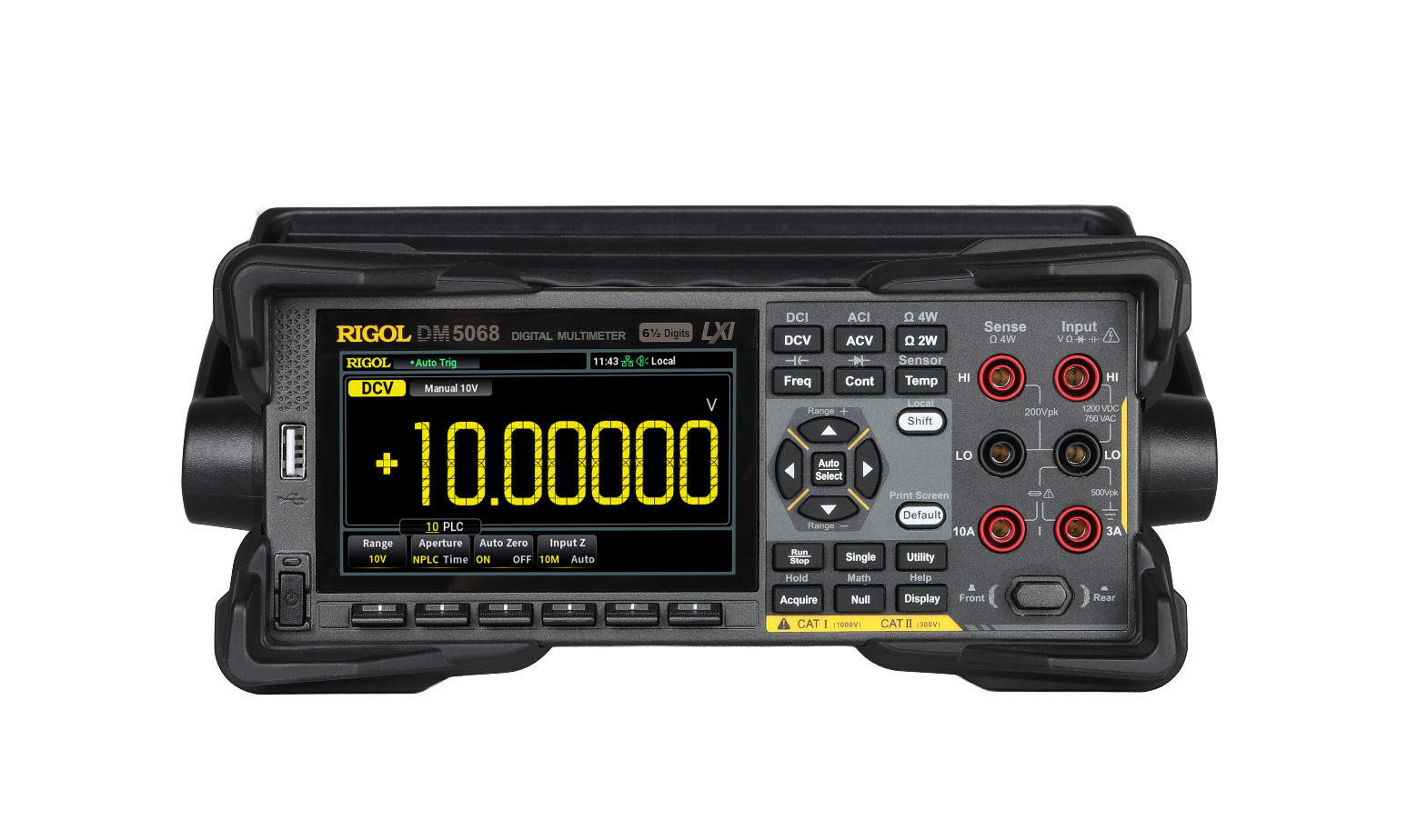

- сенсорный экран цветного изображения, диагональю 4,3-дюйма, с возможностью одновременного отображения форм и числовых результатов измерений;
- поддержка 3 типов температурных датчиков: TC, RTD и THERM;
- стандартные интерфейсы USB, LAN, поддержка Web Control, RS232/GPIB (опционально);
- поддержка удаленного управления с помощью SCPI команд.

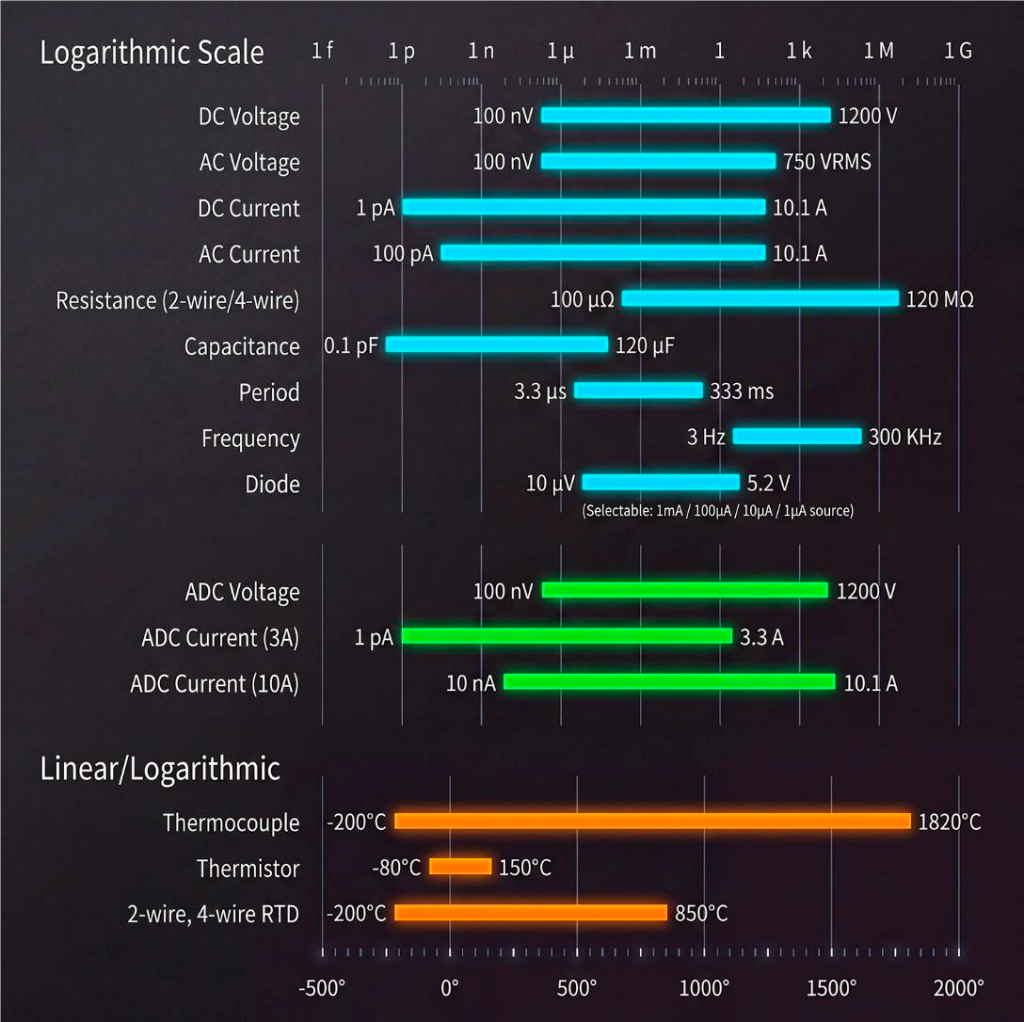

| 13 функций измерения |
|
|
…включая: измерение напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, силы переменного тока, электрического сопротивления в 2-проводном/4-проводном режиме, емкости, частоты, периода, проверку целостности цепи, проверку диодов, измерение температуры (поддерживает RTD, термисторы, термопары), измерение показаний любых датчиков (преобразующих измеряемую физическую величину в напряжение, такие как - интенсивность света, движение, скорость и другие). Устройство поддерживает режим двойного отображения, позволяющий одновременно наблюдать два набора измеренных данных. DM5068 имеет верхний предел измерения постоянного напряжения 1200 В, разрешение измерения постоянного тока 1 пА в диапазоне 1 мкА. Возможные области применения: измерение высоковольтных цепей постоянного тока, измерение низкого энергопотребления и обнаружение тока утечки в устройствах Интернета вещей IoT.
|

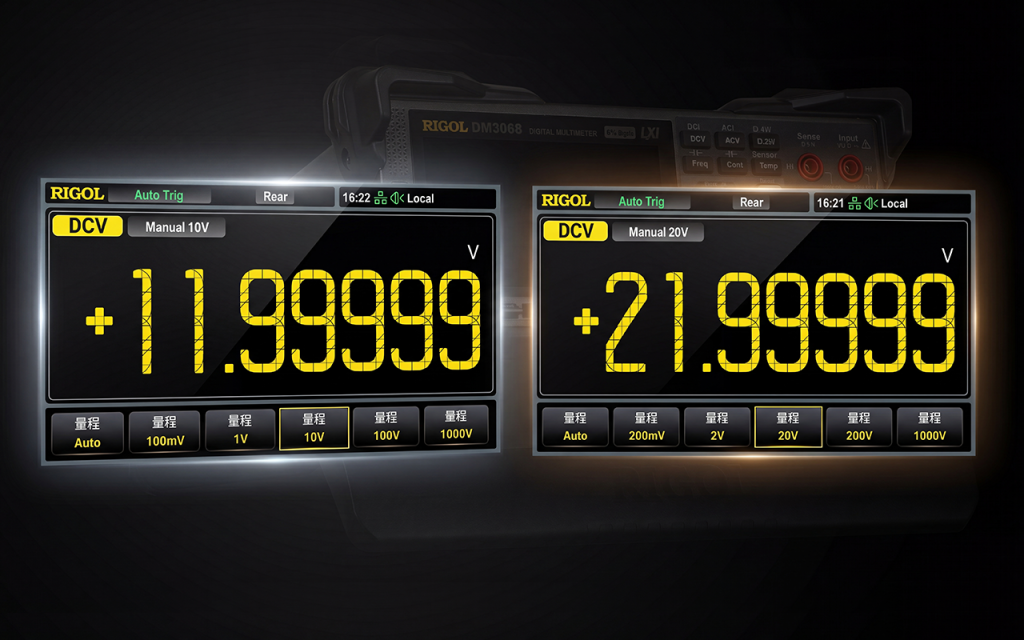

| Шестизначная точность и двухдиапазонный режим подсчета и отображения |
|
| Годовая базовая точность измерения постоянного напряжения DM5068 составляет 30 ppm (0,003%), поддерживается свободное переключение между двумя диапазонами измерений – стандартным (1 200 000 отображаемых отсчётов) и расширенным (2 200 000 отображаемых отсчетов). |
|

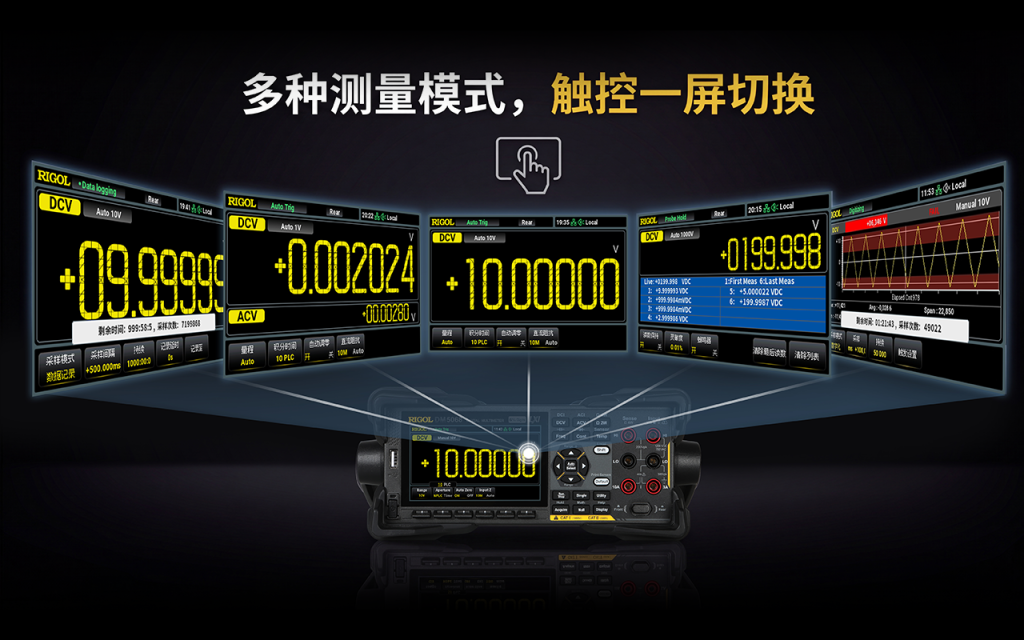

4,3-дюймовый сенсорный экран и многорежимный интерфейс измерения
|
|
|
Мультиметр оснащен 4,3-дюймовым сенсорным экраном цветного изображения, на котором отображаются результаты различных режимов измерений, что улучшает наглядность показаний и эффективность работы. В приборе поддерживается сбор данных со скоростью до 50 000 показаний в секунду. Функция оцифровщика (Digitizer) предназначена для высокоскоростной выборки напряжения/тока с частотой дискретизации до 1,8 Мвыб/с и может быть использована для высокоточной цифровой обработки аудиосигналов и других сценариев применения. Функция регистратора данных (Data Logger) поддерживает долговременную запись и воспроизведение данных, с возможностью сохранения до 10 000 000 показаний, значительный объём энергонезависимой памяти 32 ГБ. Функция фиксации показаний измеренных величин на дисплее (Probe Hold) гарантирует сохранение отображения значения при случайном перемещении измерительного щупа между плотно расположенными контрольными точками. Разбиение дисплея на различные сектора позволяет одновременно отображать значения измеренных величин, проводить сравнение данных и корреляционный анализ. |

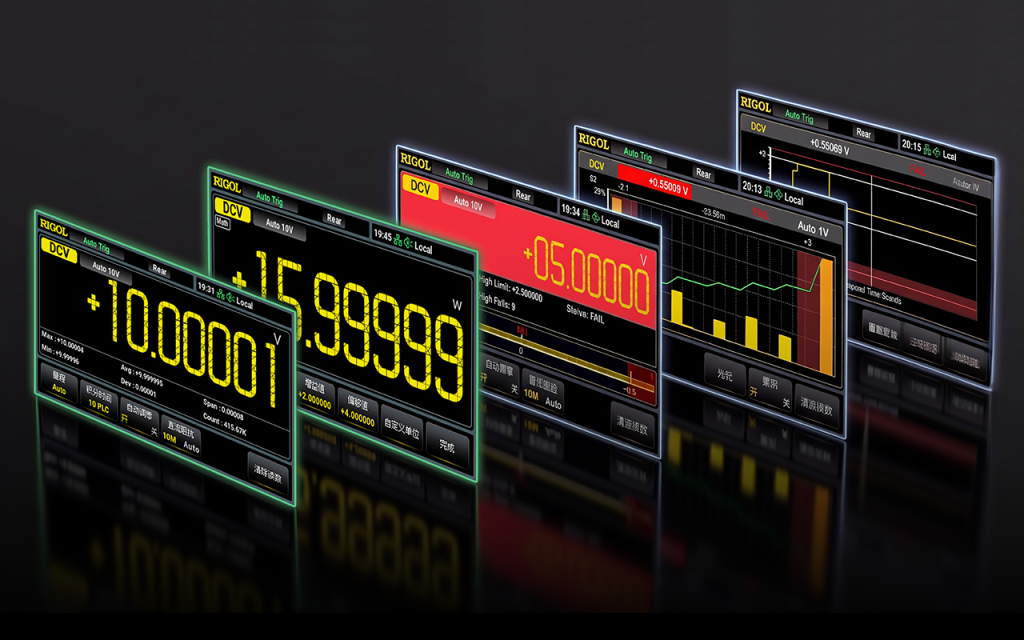

| Математические операции, анализ графиков |
|
| Встроенные математические функции и различные возможности графического отображения помогают пользователям проводить статистический, аналитический и анализ тренда непосредственно на приборе, что снижает необходимость последующей обработки данных для экспорта. Математика и статистика: поддерживаются операции с относительными величинами, статистические вычисления, преобразование из дБ в дБм, функции сглаживания. График тренда: отображает кривую изменения измеренных значений во временной области в режиме реального времени, может использоваться совместно с регистрацией данных (DataLog) и хранилищем большой емкости. Гистограмма: отображает распределение показаний и используется для оценки стабильности сигнала и характеристик его дрейфа. Тестирование по шаблону: определение соответствия/несоответствия требованиям; в сочетании со скоростью измерения до 50 000 показаний в секунду, подходит для сценариев быстрой проверки на производственных линиях. |

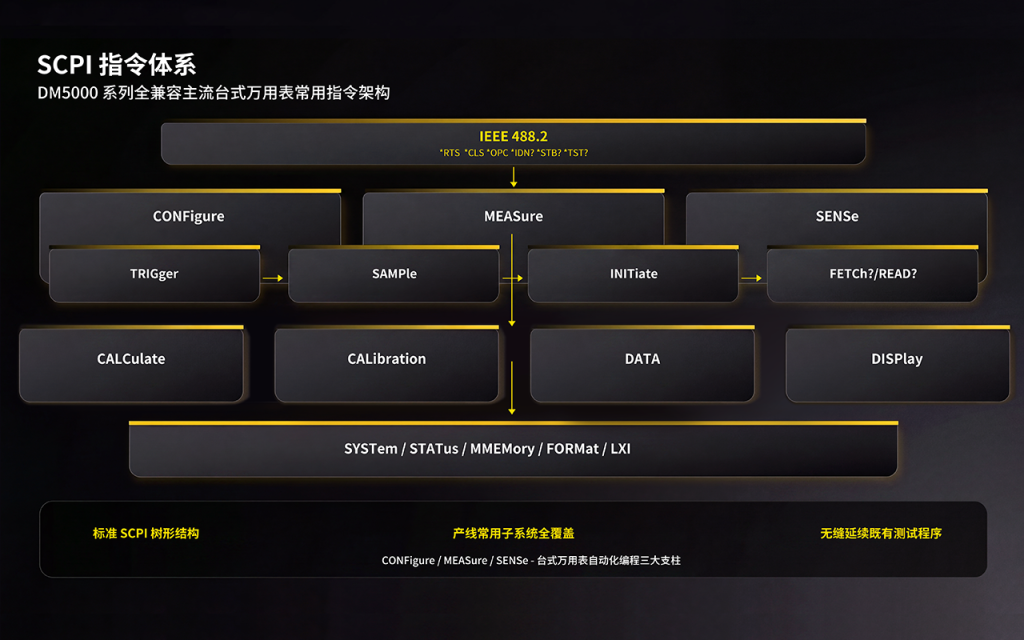

| Совместимость со стандартным набором команд SCPI |
|
| Благодаря использованию стандартной архитектуры набора команд SCPI, программа, написанная для DM5068 полностью совместима с широко используемыми командами в цифровых мультиметрах других производителей. При модернизации измерительных приборов или замене существующего оборудования пользователи могут в максимально возможной степени повторно использовать существующие автоматизированные тестовые программы и сценарии производственной линии без необходимости переписывания кода. Эта функция значительно сокращает цикл проверки программ и развертывания в производстве, эффективно уменьшая время и экономические затраты на миграцию системы. |

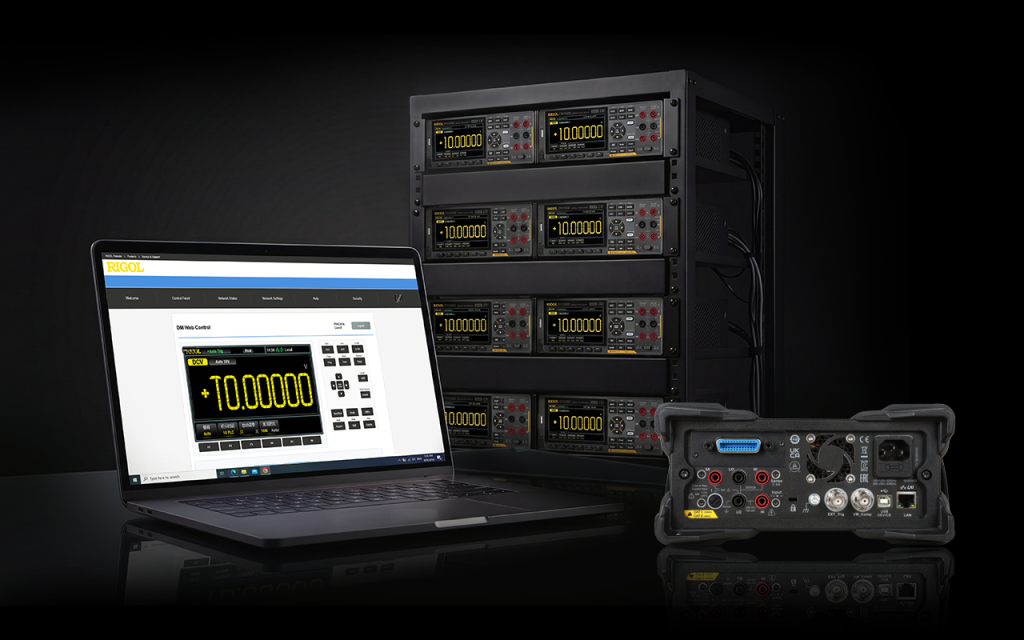

| Конструкция для монтажа в стойку 2U и разнообразные интерфейсы дистанционного управления |
|
| Устройство имеет высоту 2U для установки в 19-дюймовую стойку. Прибор оснащен интерфейсами USB-TMC, LAN и функциями веб-сервера, что позволяет пользователям удаленно контролировать и управлять устройством через веб-интерфейс в браузере и делает его подходящим для сценариев тестирования в автоматическом режиме. Для модели DM5068, опционально, предусмотрен входной терминал на задней панели с интерфейсами связи RS232 или GPIB. Такая конфигурация разработана для удовлетворения разнообразных потребностей в интеграции, автоматизированном тестировании на производственных линиях, в т.ч. в стоечном исполнении. |
Применение
- контроль качества электронной продукции на производстве;
- в составе систем автоматизированного тестирования (ATE);
- системная интеграция;
- измерения в сфере новой энергетики, в узлах высоковольтных систем постоянного тока;
- характеризация малых токов, токов утечки;
- измерения электрических величин при проведении НИОКР.
Назначение
Прибор предназначен для измерений широкого спектра параметров электронных компонентов и устройств в лабораторных, сервисных, учебных и производственных целях.
Купить RIGOL DM5068
Мы предлагаем купить цифровой мультиметр RIGOL DM3068 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все мультиметры имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.
Заказать цифровой мультиметр DM3068 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.
| Разрядность | 6½ |
| Модель | RIGOL DM5068 |
