DG70000-PJ опция высокоскоростных последовательных сигналов

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

DG70000-PJ

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

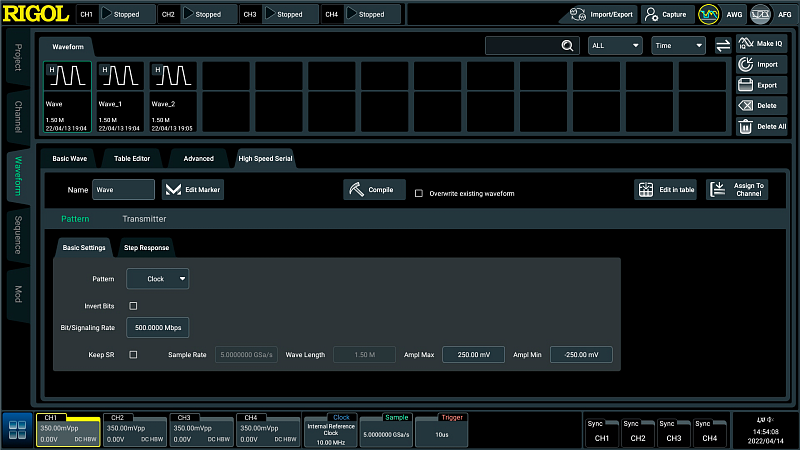

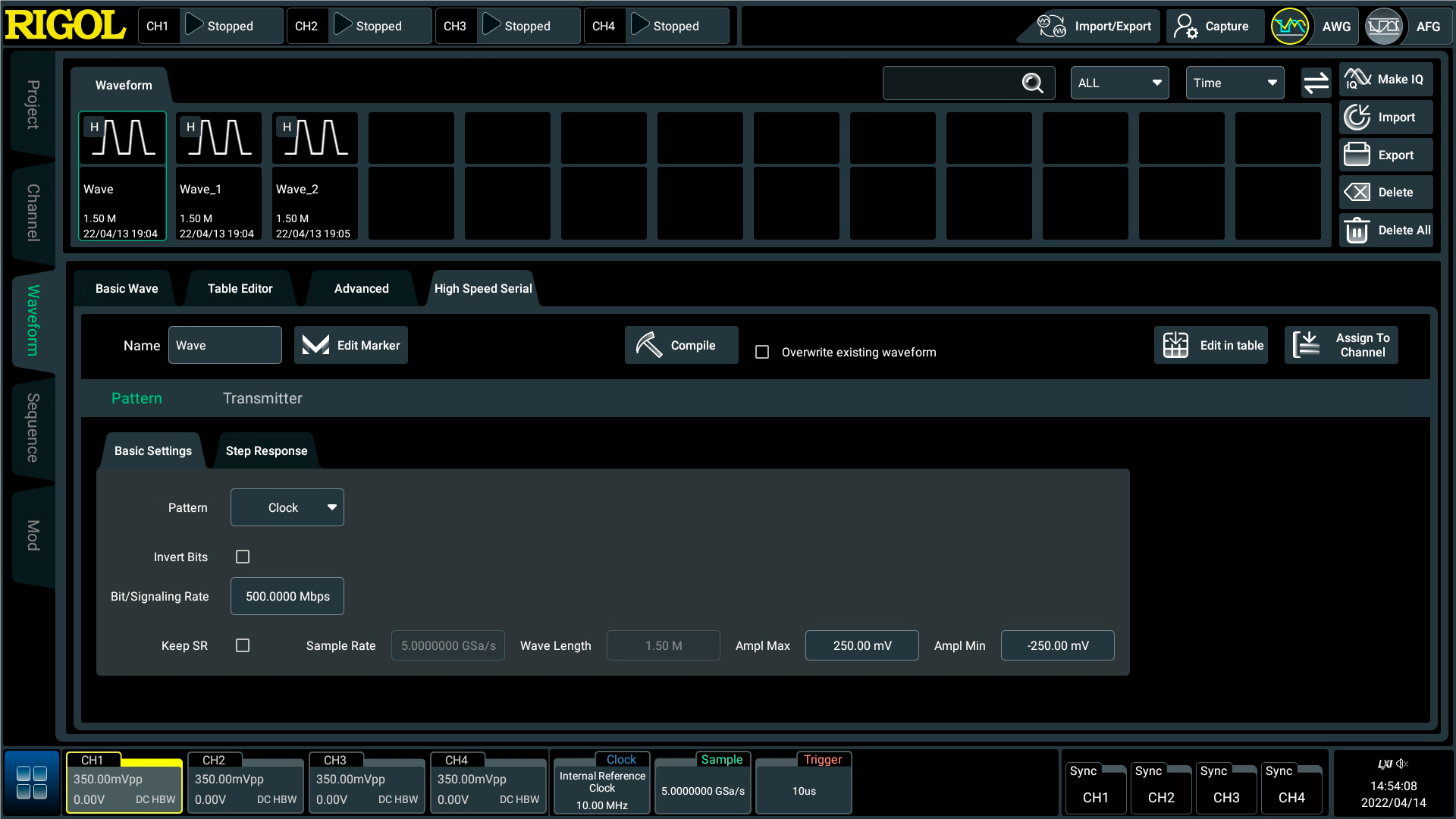

Программная опция DG70000-PJ позволяет, дополнительно к основному набору, создавать высокоскоростные последовательные сигналы в генераторах DG70000. Установка основных параметров сигналов последовательностей (Pattern) и настроек параметров передатчика (Transmitter).

Особенности и преимущества

Широкая номенклатура устанавливаемых параметров;

Быстрая поставка.

Совместимые серии приборов

DG70000.

Характеристики

Модель

DG70000-PJ

Характеристики DG70000-PJ

Пункт меню	Описание, параметры сигнала
Шаблон (Pattern)

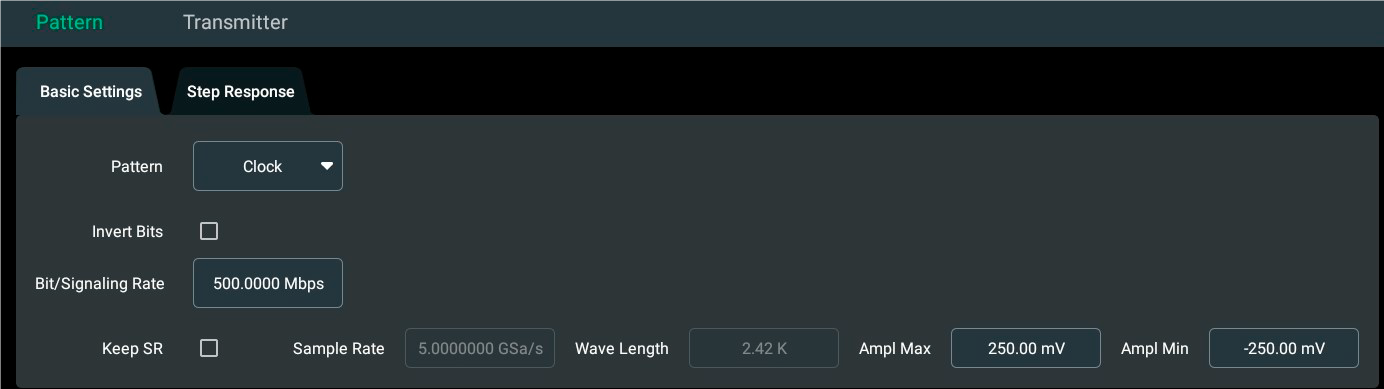

*Basic settings (Основные установки)***
Pattern	Сlock (по умолчанию), все нули, все единицы, PRBS (псевдослучайная бинарная последовательность, Pseudo Random Binary Sequence), определяемая пользователем последовательность (до 128 бит), данные импортируемые из файла (до 250 Мб)
Invert Bits	Инверсия бит
Keep SR	Фиксация частоты дискретизации (до 5 Гвыб/с)
Bit/Signaling Rate	от 100 Мбит/с до 2,5 Гбит/с
Sample Rate	частота дискретизации фиксируется на 5 Гвыб/с, когда выбрано «Keep SR»; частота дискретизации является целым числом, кратным битрейту (рекомендуемой частоте дискретизации)
Wave Length	Длину последовательности нельзя редактировать. Она определяется выбранным типом волны, заданной битрейтом, а также настройками джиттера и шума
Ampl Max/Ampl Min	Максимальная амплитуда варьируется от -975 мВ до 995 мВ, значение по умолчанию равно 750,00 мВ. Минимальная амплитуда варьируется от -995 мВ до 975 мВ, значение по умолчанию равно -750,00 мВ
*Step Response* *(Переходная характеристика)*

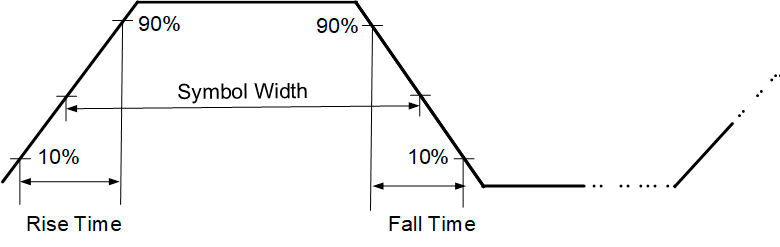

Rise/Fall Time	Выбор времени нарастания/спада сигнала в пределах 20/80 (20%~80%) или 10/90 (10%~90%) от уровня перепада напряжения от 0 к 1 и от 1 к 0. По умолчанию установлено 10/90. Возможный диапазон изменения этого параметра от 0,01 UI до 0,5 UI (0,1 UI – по умолчанию), где UI – временной интервал для передачи одного символа/бита.

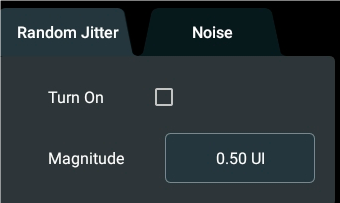

Параметры передатчика (Transmitter)

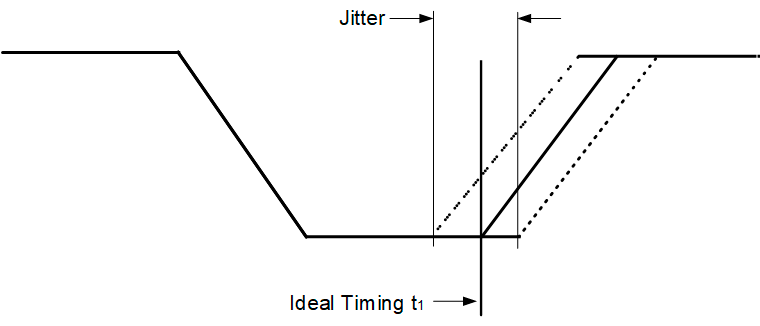

Random Jitter	Диапазон изменений от 0,01 UI до 0,5 UI, значение по умолчанию — 0,01 UI.
Noise	Диапазон изменения амплитуды шума от 1 мВ до 500 мВ, по умолчанию — 10,00 мВ. Частотный диапазон шума - полная полоса пропускания. Вид шума – гауссовский белый шум.

Документы

DG70000_UserGuide_en (1)

12.7 Мб

DG70000-PJ

193.5 Кб

Комплектация

DG70000-PJ опция высокоскоростных последовательных сигналов – 1 электронный ключ.
