Описание
MHO2000-AUDIOA — программная опция активации в осциллографах RIGOL серии MHO2000 возможности запуска и декодирования сигналов последовательной шины передачи данных I2S.
Проведение запуска и декодирования сигналов стандарта I2S доступно во всех аналоговых каналах CH-1 ~ CH4 и цифровых каналах D0-D15.

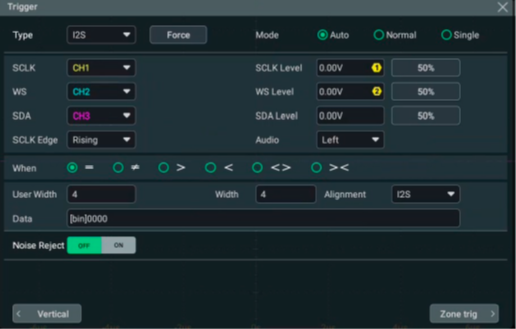

При запуске по шине I2S осциллограф ищет заданное значение данных и принимает его как условие для идентификации запуска. Необходимо указать последовательную линию синхронизации (SCLK, 1 импульс обнаруживается на линии синхронизации после отправки 1 бита цифровых аудиоданных), линию синхронизации фрейма (WS, используемая для переключения данных аудиоканала) и строку последовательных данных (SDA, используется для передачи аудиоданных, представленных в двоичном формате).
Декодирование протокола и его дальнейшая расшифровка являются основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью MHO2000-AUDIOA осциллограф производит выборку сигнала I2S и оценивает каждую точку данных, как логическую «1» или логический «0» в соответствии с заданным пороговым уровнем. Декодирование I2S требует указания последовательного тактового сигнала, канала сигнала и канала источника данных.
Результаты анализа декодированного протокола I2S отображаются в таблице событий (I2S Decoding Event Table), их можно использовать для обнаружения ошибок, отладки аппаратного обеспечения и ускорения разработки, что позволяет быстро и качественно выполнять инженерные проекты.
Преимущества
- Широкие возможности запуска и декодирования сигналов последовательных протоколов передачи данных I2S
- Быстрая поставка
- Привлекательная цена
