MHO2000-AUTOA - запуск и декодирование сигналов автомобильных шин последовательной передачи данных стандартов CAN-FD/LIN в осциллографах RIGOL MHO2000

Описание

MHO2000-AUTOA - программная опция активации в осциллографах RIGOL серии MHO2000 возможность запуска и декодирования сигналов последовательных шин передачи данных CAN-FD, LIN, использующихся в автомобильной электронике.

Проведение запуска, декодирования и анализа сигналов стандартов CAN-FD, LIN доступно во всех аналоговых каналах CH-1 ~ CH4, цифровых каналах D0-D15 MHO2000.

CAN-FD

Запуск сигналов шины CAN-FD можно осуществлять по: началу кадра, концу кадра, удаленному идентификатору (Remote ID), перегрузке (Overload), идентификатору кадра (Frame ID), данным кадра (Frame Data), данным и идентификатору (Data & ID), ошибке кадра (Frame Error), битовому заполнению (Bit Fill), ошибке ответа (Answer Error), ошибке проверки (Check Error), ошибке формата (Format Error), случайной ошибке сигнала CAN-FD (до 10 Мбит/с). Поддерживаемые CAN-FD-шиной типы сигналов: CAN_H, CAN_L, TX/RX и DIFF.

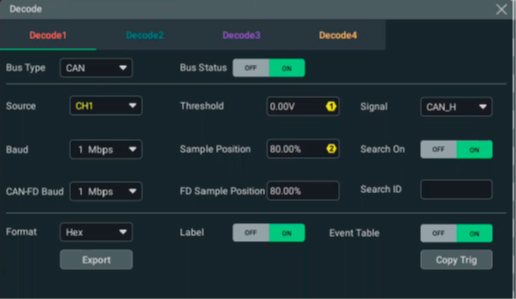

Декодирование протокола и его дальнейшая расшифровка являются основой для проведения анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью MHO2000-AUTOA декодируется удаленный кадр (идентификатор, номер байта, CRC), кадр перегрузки, кадр данных (стандартный/расширенный идентификатор, домен управления, домен данных, CRC и ACK) CAN-FD-шины (до 10 Мбит/с). Поддерживаемые типы сигналов шины CAN-FD: CAN_H, CAN_L, TX/RX и DIFF.

Результаты анализа декодированного протокола CAN-FD отображаются в таблице событий (CAN-FD Decoding Event Table), их можно использовать для обнаружения ошибок, отладки аппаратного обеспечения и ускорения разработки, что позволяет быстро и качественно выполнять инженерные проекты.

LIN

Запуск сигналов шины LIN можно осуществлять по: переднему фронту сигнала синхронизации (Sync), идентификатору пакета (ID), данным (Data, настраиваемая длина), данным и идентификатору пакета (Data & ID), «пробуждению» (Wakeup), «спящему режиму» (Sleep), ошибке (Error) сигнала LIN шины (до 20 Мбит/с).

Декодирование протокола и его дальнейшая расшифровка являются основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью MSO8000-AUTO декодируются версии протоколов (1.X или 2.X) шины LIN (до 20 Мбит/с). Декодирование отображает синхронизацию (Sync), идентификатор (ID), данные (Data) и контрольную сумму (Check Sum).

Преимущества

• Широкие возможности запуска и декодирования сигналов последовательных протоколов передачи данных CAN-FD, LIN
• Быстрая поставка
• Привлекательная цена

Совместимые осциллографы Rigol

• MHO2000
