MHO2000-AWG - двухканальный генератор сигналов произвольной формы в осциллографах MHO2000

Сравнить

О доставке

MHO2000-AWG - программная опция активации в осциллографах RIGOL серии MHO2000

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

MSO5000-AWG

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

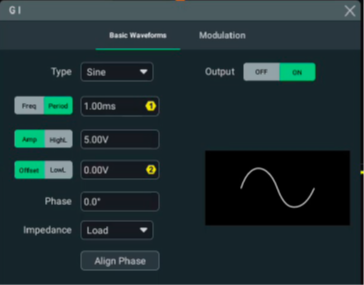

MHO2000-AWG — программная опция активации в осциллографах RIGOL серии MHO2000 2-х канального генератора стандартных функций и сигналов произвольной формы с выходными частотами до 50 МГц, вертикальным разрешением 16 бит.

Возможность построения диаграмм Боде.

Особенности и преимущества

Расширение функциональных возможностей цифрового осциллографа
Востребованный набор формируемых стандартных функций и сигналов произвольной формы
Быстрая поставка
Привлекательная цена

Совместимые осциллографы RIGOL

MHO2000

Характеристики

Модель

MSO5000-AWG

Характеристики MHO2000-AWG

Параметр			Значение
Количество выходных каналов			2
Частота дискретизации			1 Гвыб/с
Вертикальное разрешение			16 бит
Максимальная выходная частота			50 МГц
Формы выходного сигнала			синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)
Точность межканальной синхронизации			200 пс
Параметры выходных сигналов генераторов
Синусоидальный сигнал		Диапазон частот Неравномерность АЧХ Гармонические искажения Негармонические искажения Общие гармонические искажения Отношение сигнал/шум	1 мкГц ~ 50 МГц ± 0,5 дБ (отн. 1 кГц) - 40 дБн - 40 дБн < 1% 40 дБ
Прямоугольный сигнал		Диапазон частот Время нарастания и спада (регулируемое) Выброс Ширина импульса Ширина рабочего цикла Джиттер	1 мкГц ~ 20 МГц ≥ 9 нс (10%~90%) < 4% ≥ 10 нс 10% ~ 90 % или 10 нс (большая из величин) 500 пс
Пилообразный сигнал		Диапазон частот Нелинейность Симметрия	1 мкГц ~ 2 МГц 1% 0 ~ 99,9%
Шум			40 МГц
Частотные параметры		Точность установки Разрешение	100 ppm 0,1 Гц или 4 бита (большая из этих величин)
Амплитудные параметры		Диапазон Разрешение Точность установки	2 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК} (1 МОм) 1 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК} (50 Ом) 100 мкВ или 3 бита (большая из этих величин) ± (2% от установленного значения + 1 мВ) (1 кГц)
Смещение постоянного тока		Диапазон Разрешение Точность установки	-10 В ~ +10 В 100 мкВ или 3 бита (большая из этих величин) ± (2 % от значения настройки смещения + 5 мВ + 0,5 % от амплитуды)
Модуляция	AM	Модулирующие сигналы Форма несущей Источник модуляции Глубина модуляции Диапазон модулирующих частот	синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум синус, прямоугольник, пила и встроенные формы внутренний 0 ~ 120 % 2 мГц ~ 1 МГц
	ЧМ	Модулирующие сигналы Форма несущей Источник модуляции Смещение частоты Диапазон модулирующих частот	синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум синус, прямоугольник, пила и встроенные формы внутренний 0 ~ 1 кГц 2 мГц ~ 1 МГц
	ФМ	Модулирующие сигналы Форма несущей Источник модуляции Фазовый сдвиг Диапазон модулирующих частот	синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум синус, прямоугольник, пила и встроенные формы внутренний 0°～360°, (по умолчанию — 90°) 2 мГц ~ 1 МГц
Построение диаграмм Боде
Начальная частота			10 Гц ~ 3 МГц
Конечная частота			100 Гц ~ 30 МГц
Точек на декаду			10 ~ 100
Амплитуда на выходе			1 МОм: 20 мВ ~ 10 В 50 Ом: 10 мВ ~ 5 В

Документы

MHO2000-AWG

186.2 Кб

Комплектация

MHO2000-AWG опция активации 2-х канального генератора стандартных функций и сигналов произвольной формы – 1 электронный ключ
