Описание
MHO2000-FLEXA — программная опция активации в осциллографах RIGOL серии MHO2000 возможности запуска и декодирования сигналов последовательных шин передачи данных FlexRay.
FlexRay - это тип дифференциальной последовательной шины, сконфигурированной из трех последовательных сегментов (заголовок, полезная нагрузка и трейлер). Скорость передачи данных по ней составляет до 10 Мб/с. Каждый кадр содержит статический сегмент и динамический сегмент и заканчивается временем простоя шины.
Проведение запуска и декодирования сигналов стандарта FlexRay доступно во всех аналоговых каналах CH-1 ~ CH4 и цифровых каналах D0-D15.

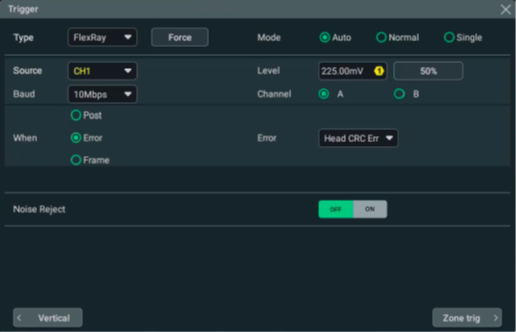

Запуск сигналов шины FlexRay можно осуществлять по заданному кадру, символу, ошибки или позиции на шине FlexRay.
Декодирование протокола и его дальнейшая расшифровка являются основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью MHO2000-FLEXA осциллограф производит выборку сигнала FlexRay в заданной позиции выборки и оценивает каждую точку данных как логическую «1» или логический «0» в соответствии с заданным пороговым уровнем.
Результаты анализа декодированного протокола FlexRay отображаются в таблице событий (FlexRay Decoding Event Table), их можно использовать для обнаружения ошибок, отладки аппаратного обеспечения и ускорения разработки, что позволяет быстро и качественно выполнять инженерные проекты.
Преимущества
- Широкие возможности запуска и декодирования сигналов последовательного протокола передачи данных FlexRay
- Быстрая поставка
- Привлекательная цена
