Основные сведения

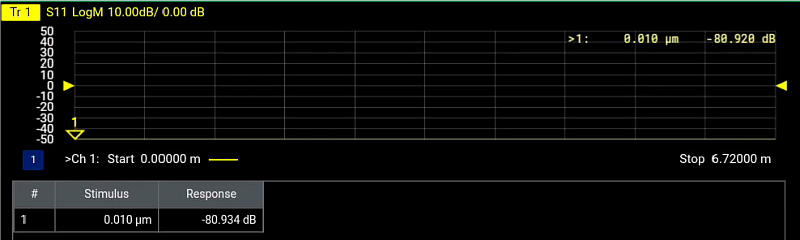

Программная опция DNA-DTF10 активирует в векторных анализаторах цепей RIGOL DNA6000, DNA5000 возможность определения расстояния до неоднородности/повреждения. Расстояние до повреждения определяется путем анализа отраженных сигналов в частотной области.
При столкновении электромагнитных волн с разрывами импеданса (такими, например, как короткое замыкание, обрыв цепи, неплотное соединение) во время передачи, часть энергии отражается обратно к источнику. Амплитуда и фаза отраженного сигнала жёстко связаны с изменение импеданса точки повреждения, её местоположением.
DNA измеряет коэффициент отражения (параметр S₁₁) в частотной области, затем преобразует данные из частотной области во временную область с помощью механизма обратного быстрого преобразования Фурье (ОБПФ). Горизонтальная ось графика временной формы сигнала представляет время, которое может быть далее преобразовано в расстояние с помощью известного коэффициента скорости передачи сигнала в среде.
Расстояние до неоднородности DTF (L) рассчитывается по формуле: L = (c*t*VF)/2, где
- c – скорость света в вакууме,
- t — время прохождения отраженного сигнала туда и обратно,
- VF – коэффициент скорости – отношение скорости передачи сигнала в среде к скорости света в вакууме.
Особенности и преимущества
- Быстрая поставка;
- Привлекательная цена.
Совместимые серии приборов Rigol
| Модель | Rigol DNA-DTF10 |
