Программная опция DNA-TDA10 активирует в векторных анализаторах цепей RIGOL DNA6000, DNA5000 возможность анализа сигналов во временной области.
Просим уточнять актуальные цены у менеджеров компании.
Основные сведения
Программная опция DNA-TDA10 активирует в векторных анализаторах цепей RIGOL DNA6000, DNA5000 возможность анализа сигналов во временной области.

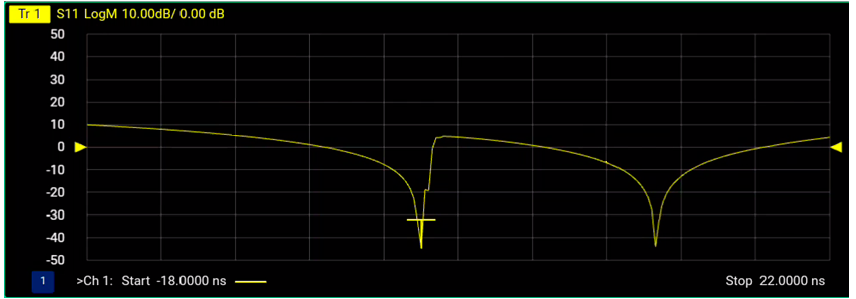

Преобразование данных из частотной области во временную область
Векторный анализатор цепей (ВАЦ) используется для анализа характеристик исследуемых устройств (ИУ) в частотной области, собирая данные о передаче и отражении сигнала (S-параметры). Для перехода во временную область применяют обратное быстрое преобразование Фурье (IFFT), что позволяет получить характеристики ИУ во временной области. На ИУ оказывается воздействие импульсным или ступенчатым сигналом с последующим анализом отраженного сигнала.
Величина, продолжительность и форма отраженного сигнала определяют характер распределения импеданса в исследуемой цепи. Важно, что сам ВАЦ не оказывает никакого воздействия на ИУ импульсным или ступенчатым сигналом. Вместо этого из измерений S-параметров в частотной области, предварительно умноженных на функцию окна, рассчитывается отклик ИУ во временной области. Зная скорость распространения радиосигнала в тракте, можно определить распределение импедансов и местоположение неисправности.
Параметры преобразования
Имеется возможность задания начальной точки (start time), конечной точки (stop time), центральной точки (center time) и интервала сканирования (span time) для временной области. Изменяя один из этих параметров, остальные автоматически перерассчитываются для сохранения взаимосвязанности между ними.
Режимы преобразования
Доступны три типа преобразования:
- Band Pass: Широкий импульс и низкая разрешающая способность. Используется для быстрого определения проблем в широкой полосе частот.
- Low Pass Impulse: Узкий импульс и высокая разрешающая способность. Позволяет точно определять небольшие изменения импеданса в низкочастотных устройствах.
- Low Pass Step: Используется ступенчатый сигнал с чувствительным фронтальным краем. Помогает выявлять индуктивные и емкостные разрывы в низкоимпедансных устройствах.
Селекция во временной области
Функция селекции во временной области (Time Gating) в векторных анализаторах цепей позволяет устранить нежелательные отклики во временной области и выделить полезные отклики в исследуемой цепи. Time Gating позволяет устранить из частотной характеристики исследуемого устройства паразитные влияния оснастки, если полезный и паразитный сигналы разделены во временной области. Time Gating эффективен при анализе сложных сигналов, содержащих множественные спектральные составляющие, а также при поиске слабых сигналов на фоне сильных шумов.
Для Time Gating доступны два типа окон:
- полосовой фильтр – удаляет отклики за пределами временного окна;
- режекторный фильтр – удаляет отклики в пределах временного окна.
Формы окон Time Gating: максимальная; широкая; нормальная; минимальная.
Выбор формы окна сильно влияет на разрешение, уровень побочных лепестков и точность измерения отражений.
Доступно проведение маркерных измерений.
Опции DTF и TDA являются взаимоисключающими. При включении любой из них другая будет автоматически отключена.Особенности и преимущества
- Проверка целостности антенных решеток и микрополосковых конструкций;
- Определение протяженности и места повреждений кабелей;
- Локализация точек повреждения или несоответствия импеданса;
- Изоляция эффекта рассеяния от близких объектов;
- Исследование многослойных материалов и покрытий;
- Анализ электромагнитных полей вокруг сложных структур (антенны, волноводы);
- Использование в медицине (магниторезонансная томография, исследование диэлектрических свойств биотканей);
- Быстрая поставка;
- Привлекательная цена.
Совместимые серии приборов Rigol
| Модель | Rigol DNA-DTF10 |
