DNA-TDR10 – это опция ETDR (Enhanced Time Domain Reflectometry), устанавливаемая в векторные анализаторы цепей (ВАЦ), предназначенная для проведения рефлектометрии во временной области.
Подробнее
Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.
Просим уточнять актуальные цены у менеджеров компании.
1 014 090 ₽
За 1 шт.
Характеристики
Модель
Rigol DNA-TDR10
Задать вопрос
Гарантия 3 года (не распространяется на пробники и аксессуары)
Описание
Основные сведения
DNA-TDR10 – это опция ETDR (Enhanced Time Domain Reflectometry), устанавливаемая в векторные анализаторы цепей (ВАЦ), предназначенная для проведения рефлектометрии во временной области.
ETDR — это метод расширенного анализа электрических свойств тестируемого устройства (DUT) основу которого составляет подача ступенчатых или импульсных сигналов возбуждения на DUT и наблюдения отраженных/прошедших сигналов.
Особенности и преимущества
- Богатые функциональные возможности
- Быстрая поставка
- Привлекательная цена
Ключевые особенности

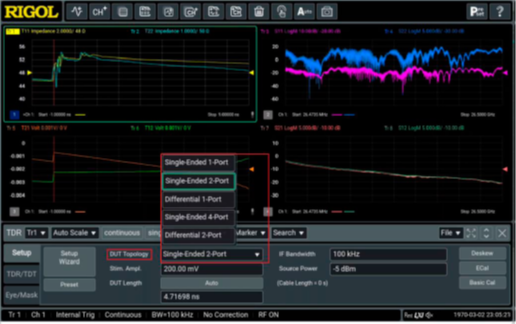

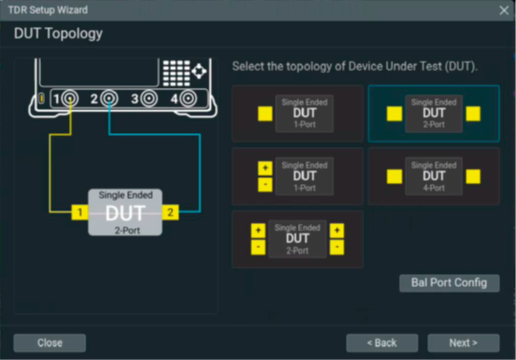

- поддержка несимметричных 1/2/4 - портовых - и дифференциальных 1/2-портовых конфигураций;
- измерение матрицы S-параметров;
- анализ данных в частотной и во временной областях;

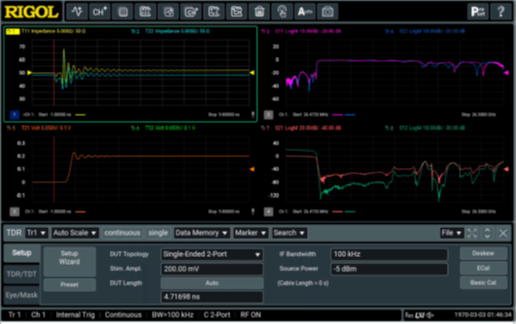

- измерение импеданса вдоль линии распространения сигнала (TDR/TDT) и определение физического местоположения точек разрыва;
- измерение задержки распространения (Propagation Delay) и электрической длины;
- временное стробирование (Time Domain Gating/Peeling);
- фильтрация нежелательных сигналов, устранение влияния многократных искажений;

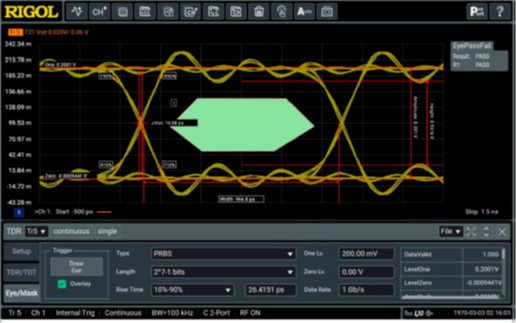

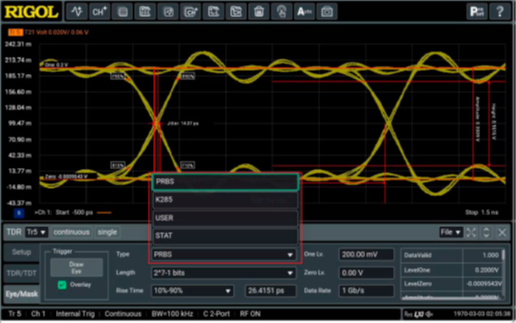

- анализ глазковых диаграмм и тестирование по маске для оценки запаса высокоскоростной линии связи;
- поддержка технологии предварительных искажений (Pre-emphasis);
- добавление джиттера к передаваемому сигналу и компенсация потерь (Equalization);
- система трёхуровневой высокоточной калибровки Deskew, Deskew&Loss и Ecal для устранения ошибок измерительных каналов;
- функции исключения (De-embedding) – математическое удаление влияния оснастки для получения характеристик непосредственно DUT;
- сохранение состояния прибора, импорт/экспорт данных в форматах Touchstone и CSV, сохранение снимков экрана, архивирование отчетов
Области применения
- тестирование топологий печатных плат
- тестирование пассивных и активных элементов, смонтированных на печатных платах
- диагностика кабелей разных типов
Совместимые серии приборов Rigol
Характеристики
| Модель | Rigol DNA-TDR10 |
Характеристики Rigol DNA-TDR10
Характеристики Rigol DNA-TDR10
Документы
ETDR Application Note
5.7 Мб
DNA-TDR10
204.1 Кб
