RIGOL DS9000-AUDIOA запуск и декодирование сигналов шины последовательной передачи данных стандарта I2S

Основные сведения

Программная опция DS9000-AUDIOA активирует в осциллографах RIGOL серии DS9000 возможность запуска, декодирования и анализа сигналов последовательной шины передачи данных I2S.

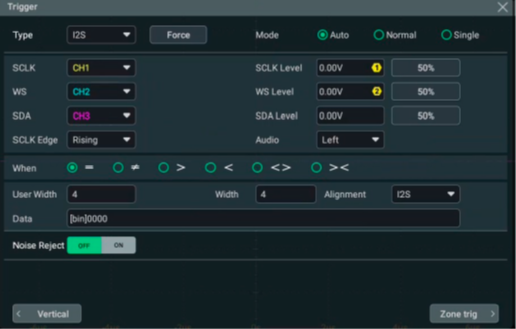

Функция I2S Trigger (доступна только для моделей с 4 каналами) позволяет осциллографу искать заданное значение данных на шине I2S и использовать его в качестве условия для срабатывания триггера. Для настройки триггера необходимо указать:

SCLK (Serial Clock) — линия тактирования, по одному импульсу на линии передаётся 1 бит аудиоданных;

WS (Word Select) — линия кадровой синхронизации, используется для переключения данных между аудиоканалами;

SDA (Serial Data) — линия передачи аудиоданных в двоичном формате (дополнение до двух).

Проведение запуска, декодирования и анализа сигналов стандарта I2S доступно во всех аналоговых каналах CH-1 ~ CH4 осциллографов DS9000.

Запуск сигналов шины I2S можно осуществлять по данным левого аудио канала, данным правого аудио канала, по данным обоих каналов при следующих условиях:

= запуск по указанному слову данных аудиоканала, когда оно соответствует указанному слову;

≠ запуск по любому слову данных аудиоканала, отличающегося от указанного слова;

< запуск, когда слово аудиоканала данных меньше указанного значения;

> запуск, когда слово аудиоканала данных больше указанного значения;

> < запуск, если данные канала превышают верхний предел значения данных и меньше нижнего предела значения данных;

< > запуск, если данные канала меньше верхнего предела значения данных и превышают нижний предел значения данных.

Доступные режимы выравнивания включают – стандартное выравнивание - I2S, выравнивание по левому краю - LJ, выравнивание по правому краю RJ.

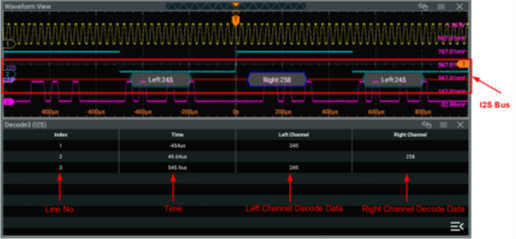

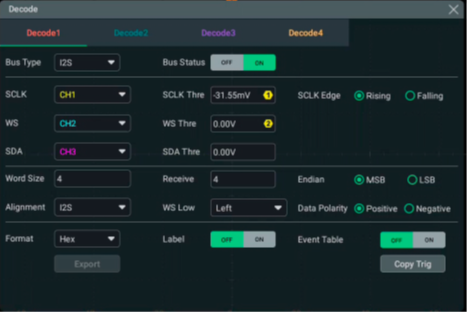

I2S Decoding (опция, только для моделей с 4 каналами) позволяет осциллографу анализировать сигнал шины I2S. Осциллограф производит выборку сигнала и определяет для каждой точки данных логический уровень «1» или «0» на основе заданного порогового уровня. Для корректного декодирования необходимо указать источник тактового сигнала, сигнала канала и данных, а также настроить параметры выравнивания, полярности WS и другие параметры. Декодирование протокола является основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью DS9000-AUDIOA декодируется данные левого канала аудиошины, данные правого канала аудиошины, поддерживая от 4 бит до 32 бит. Режимы выравнивания включают I2S, LJ и RJ.

Особенности и преимущества

• Широкие возможности запуска, декодирования и анализа сигналов последовательного протокола передачи данных I2S;

• Быстрая поставка;
• Конкурентная цена.

Совместимые осциллографы RIGOL

• DS9204, DS9404, DS9604.
