Программная опция DS9000-AUTOA активирует в осциллографах RIGOL серии DS9000 возможность запуска, декодирования и анализа сигналов последовательных шин передачи данных CAN-FD, LIN.
Просим уточнять актуальные цены у менеджеров компании.
Основные сведения
Программная опция DS9000-AUTOA активирует в осциллографах RIGOL серии DS9000 возможность запуска, декодирования и анализа сигналов последовательных шин передачи данных CAN-FD, LIN.
Проведение запуска, декодирования и анализа сигналов стандарта CAN-FD, LIN доступно во всех аналоговых каналах CH-1 ~ CH4 осциллографов DS9000.
CAN-FD

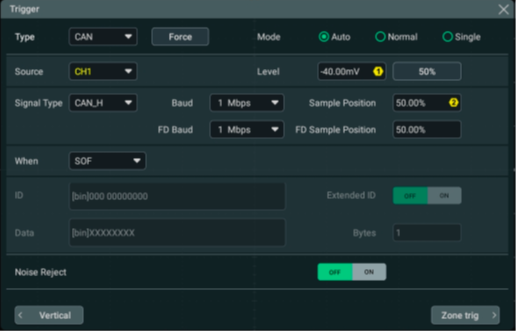

Запуск сигналов шины CAN можно осуществлять по: началу кадра, концу кадра, удаленному идентификатору (Remote ID), перегрузке (Overload), идентификатору кадра (Frame ID), данным кадра (Frame Data), данным и идентификатору (Data & ID), ошибке кадра (Frame Error), битовому заполнению (Bit Fill), ошибке ответа (Answer Error), ошибке проверки (Check Error), ошибке формата (Format Error), случайному сигналу CAN (до 4 Мбит/с). Поддерживаемые CAN-шиной типы сигналов: CAN_H, CAN_L, TX/RX и DIFF.

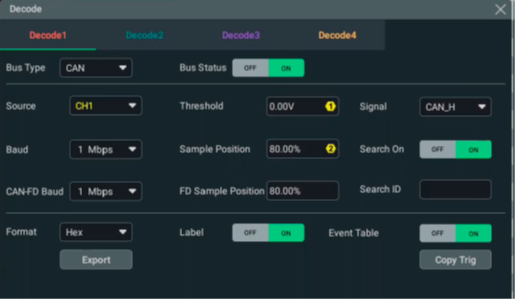

Декодирование протокола является основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью DS9000-AUTOA декодируется удаленный кадр (идентификатор, номер байта, CRC), кадр перегрузки, кадр данных (стандартный/расширенный идентификатор, домен управления, домен данных, CRC и ACK) CAN-шины (до 4 Мбит/с). Поддерживаемые типы сигналов шины CAN: CAN_H, CAN_L, TX/RX и DIFF.

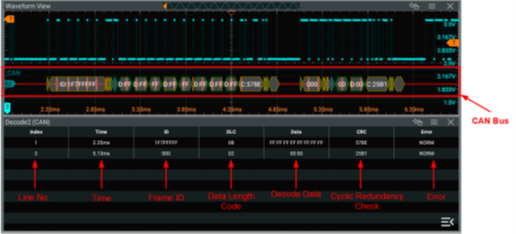

Результаты анализа декодированного протокола CAN отображаются в таблице событий (CAN Decoding Event Table), их можно использовать для обнаружения ошибок, отладки аппаратного обеспечения и ускорения разработки, что позволяет быстро и качественно выполнять инженерные проекты.
LIN
Запуск сигналов шины LIN можно осуществлять по: переднему фронту сигнала синхронизации (Sync), идентификатору пакета (ID), данным (Data, настраиваемая длина), данным и идентификатору пакета (Data & ID), «пробуждению» (Wakeup), «спящему режиму» (Sleep), ошибке (Error) сигнала LIN шины.

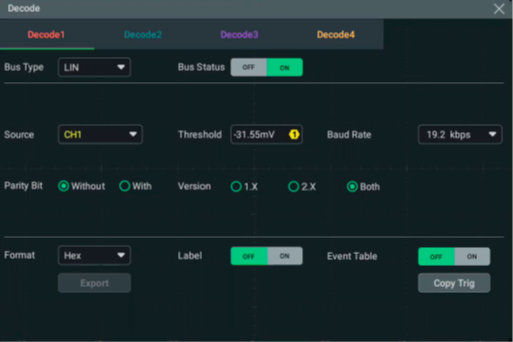

Декодирование протокола является основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью DS9000-AUTOA декодируются версии протоколов (1.X или 2.X) шины LIN.
Результаты анализа декодированного протокола LIN отображаются в таблице событий (LIN Decoding Event Table), их можно использовать для обнаружения ошибок, отладки аппаратного обеспечения и ускорения разработки, что позволяет быстро и качественно выполнять инженерные проекты.Особенности и преимущества
-
Широкие возможности запуска, декодирования и анализа сигналов последовательного протокола передачи данных CAN-FD, LIN;
- Быстрая поставка;
- Привлекательная цена.
Совместимые осциллографы RIGOL
- DS9202, DS9204, DS9404, DS9604, MSO9402.
