Описание
Основные сведения
Программная опция DS9000-EYE активирует в осциллографах RIGOL DS9202 возможность анализа глазковых диаграмм в реальном времени с восстановлением тактовой частоты.

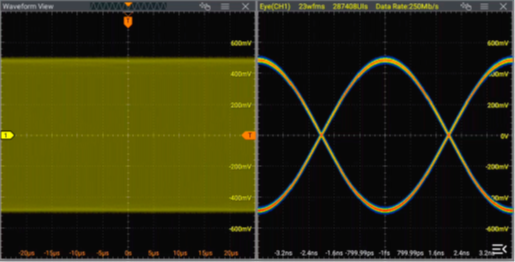

Глазковая диаграмма — это визуализация сигнала, получаемая путём сбора данных, восстановления тактового сигнала и наложения последовательных единичных интервалов. Она отображается в виде статистической цветовой карты. С помощью анализа глазковой диаграммы можно наблюдать форму сигнала, анализировать влияние межсимвольных помех и шума на производительность системы.

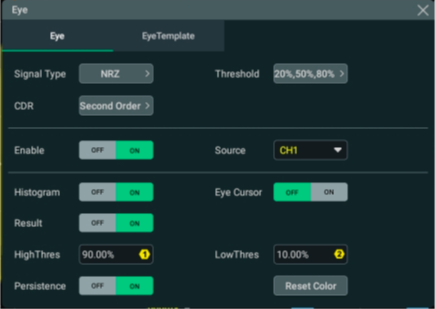

Доступные методы восстановления тактовой частоты (Clock Data Recovery, CDR): постоянная частота, PLL-восстановление, явный тактовый сигнал, явный PLL-тактовый сигнал. Для каждого метода можно задать параметры: скорость передачи данных (Data Rate), направление фронта (Rise/Fall/Both), дополнительные настройки (например, время установления PLL, коэффициент умножения тактового сигнала и др.).

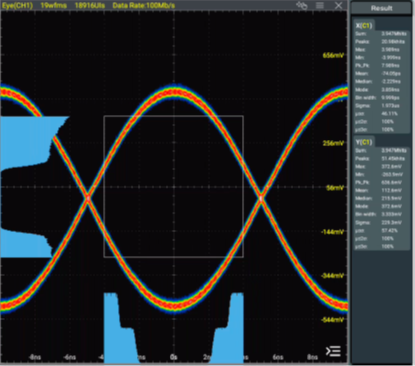

Возможна активация гистограммы для анализа распределения параметров сигнала.

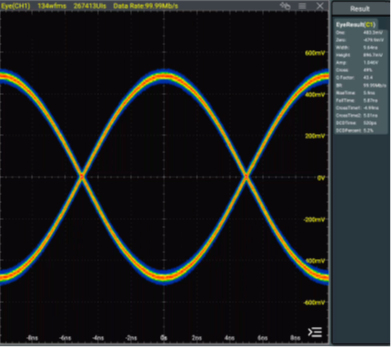

Результаты измерения глазковой диаграммы: ширина, высота, амплитуда, коэффициент Q, время нарастания/спада, перекрёстные значения, искажение рабочего цикла и др.
Курсорные измерения для определения значений по осям X (время) и Y (напряжение) на глазковой диаграмме. Доступны вертикальные и горизонтальные курсоры, их можно связывать, задавать позиции вручную, получать разности.

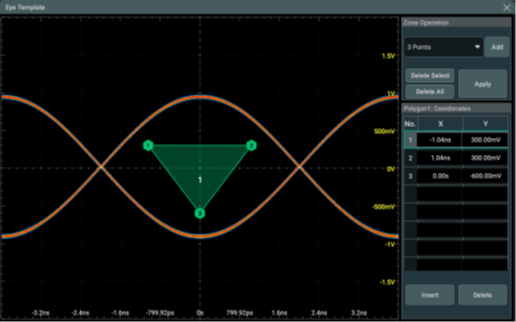

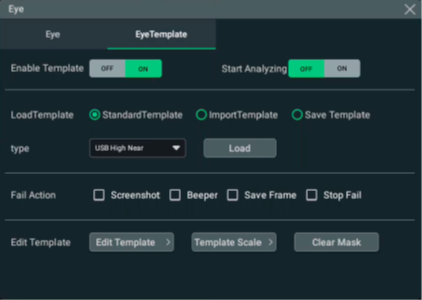

Можно создавать, загружать, сохранять и применять шаблоны глазковой диаграммы (Eye Template) для сравнения с измеренной диаграммой. Настраивается количество точек шаблона, их положение, масштабирование, привязка к границам «глаза». При несоответствии шаблону доступны следующие действия: снимок экрана, звуковой сигнал, сохранение кадра, остановка захвата.
Дополнительные параметры: включение/отключение послесвечения (Persistence), сброс цветовой схемы.
Особенности и преимущества
-
Богатые возможности анализа глазковой диаграммы в режиме реального времени
Быстрая поставка
Привлекательная цена.
Совместимые осциллографы RIGOL
- DS9202.
