Программная опция DS9000-FlexA активирует в осциллографах RIGOL серии DS9000 возможность запуска, декодирования и анализа сигналов последовательных шин передачи данных FlexRay
Просим уточнять актуальные цены у менеджеров компании.
Основные сведения
Программная опция DS9000-FlexA активирует в осциллографах RIGOL серии DS9000 возможность запуска, декодирования и анализа сигналов последовательных шин передачи данных FlexRay.
Проведение запуска, декодирования и анализа сигналов стандарта FlexRay доступно во всех аналоговых каналах CH-1 ~ CH4 осциллографов DS9000.
FlexRay

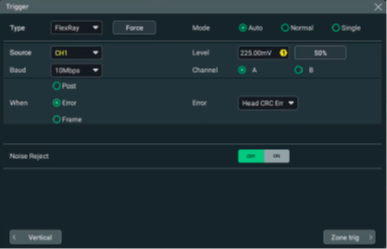

Запуск сигналов шины FlexRay можно осуществлять по: указанной позиции (TSS End, FSS_BSS End, FES End, DTS End), кадру (нулевой, Syn, Start, All), ошибке (Head CRC Err, Tail CRC Err, Decode Err, Random Err) сигнала FlexRay (до 10 Мбит/с).

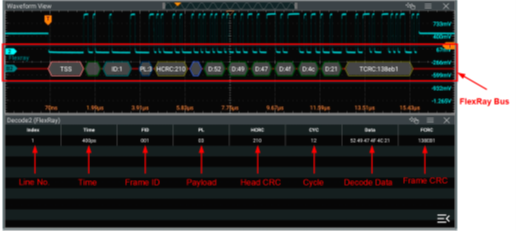

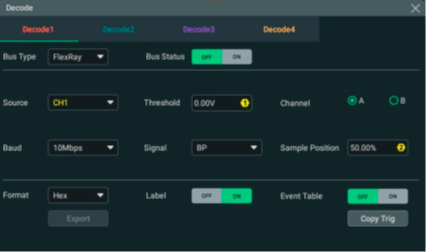

Декодирование протокола является основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью DS9000-FlexA декодируются: идентификатор кадра (frame ID), полезная нагрузка (PayLoad), заголовок CRC (Header CRC), данные (Data), окончание CRC (Tail CRC) шины FlexRay (до 10 Мбит/с).
Результаты анализа декодированного протокола FlexRay отображаются в таблице событий (FlexRay Decoding Event Table), их можно использовать для обнаружения ошибок, отладки аппаратного обеспечения и ускорения разработки, что позволяет быстро и качественно выполнять инженерные проекты..
Особенности и преимущества
- Широкие возможности запуска, декодирования и анализа сигналов последовательного протокола передачи данных FlexRay
- Быстрая поставка
- Привлекательная цена
Совместимые осциллографы RIGOL
- DS9202, DS9204, DS9404, DS9604, MSO9402
| Модель | RIGOL DS9000-FlexA |
