Программная опция DS9000-JITTA активирует в осциллографах RIGOL серии DS9000 возможности измерения с высокой точностью измерять ключевые параметры джиттера исследуемого сигнала и проводить комплексный анализ ошибки временного интервала (TIE) во временной, частотной областях, собирать статистику.
Просим уточнять актуальные цены у менеджеров компании.
Основные сведения
Программная опция DS9000-JITTA активирует в осциллографах RIGOL серии DS9000 возможности измерения с высокой точностью измерять ключевые параметры джиттера исследуемого сигнала и проводить комплексный анализ ошибки временного интервала (TIE) во временной, частотной областях, собирать статистику. Примечание: данная опция не поддерживается моделью DS9202.
Источник сигналов - аналоговые каналы CH1–CH4.
Восстановление тактового сигнала.

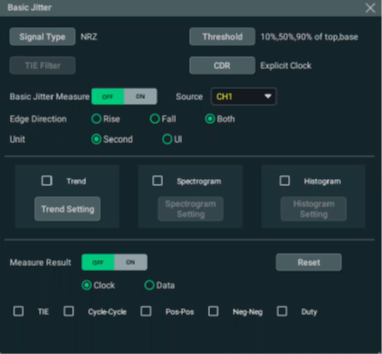

Формат отображения результатов:
- Trend (тренд): график изменения джиттера во времени, позволяет выявить причины джиттера. Поддерживается сглаживание.
- Spectrum (спектр): спектрограмма, полученная с помощью БПФ (FFT) по данным тренда, показывает частотное распределение джиттера.
- Histogram (гистограмма): распределение значений джиттера. Гауссово распределение указывает на случайный джиттер, негауссово — на детерминированные компоненты.
-
Описание измеряемых параметров

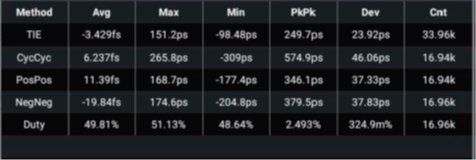

Параметр
Описание
TIE
Отклонение времени прихода каждого фронта тактового сигнала от идеального времени — абсолютный фазовый джиттер.
Cycle-Cycle
Разница между длительностями двух соседних периодов — вариация периода от цикла к циклу.
Pos-Pos
Разница между ширинами двух соседних положительных импульсов — вариация длительности высокого уровня.
Neg-Neg
Разница между ширинами двух соседних отрицательных импульсов — вариация длительности низкого уровня.
Duty
Отношение длительности высокого уровня к полному периоду — распределение времени между высоким и низким уровнями сигнала.

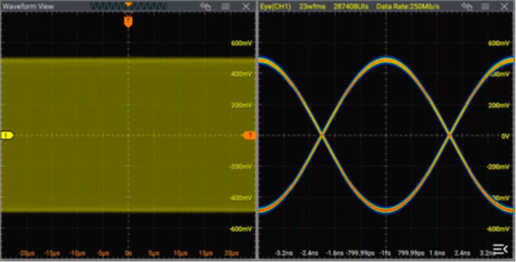

Глазковая диаграмма — это визуализация сигнала, получаемая путём сбора данных, восстановления тактового сигнала и наложения последовательных единичных интервалов. Она отображается в виде статистической цветовой карты. С помощью анализа глазковой диаграммы можно наблюдать форму сигнала, анализировать влияние межсимвольных помех и шума на производительность системы.
Доступные методы восстановления тактовой частоты (Clock Data Recovery, CDR): постоянная частота, PLL-восстановление, явный тактовый сигнал, явный PLL-тактовый сигнал. Для каждого метода можно задать параметры: скорость передачи данных (Data Rate), направление фронта (Rise/Fall/Both), дополнительные настройки (например, время установления PLL, коэффициент умножения тактового сигнала и др.).
Возможна активация гистограммы для анализа распределения параметров сигнала.
Результаты измерения глазковой диаграммы: ширина, высота, амплитуда, коэффициент Q, время нарастания/спада, перекрёстные значения, искажение рабочего цикла и др.
Курсорные измерения для определения значений по осям X (время) и Y (напряжение) на глазковой диаграмме. Доступны вертикальные и горизонтальные курсоры, их можно связывать, задавать позиции вручную, получать разности.

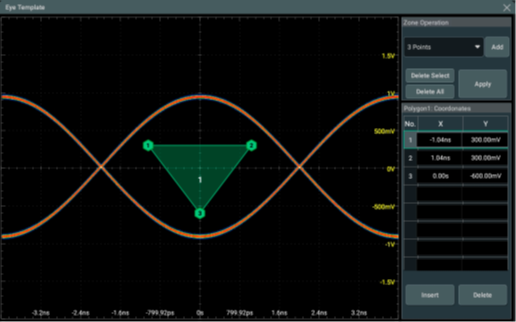

Можно создавать, загружать, сохранять и применять шаблоны глазковой диаграммы (Eye Template) для сравнения с измеренной диаграммой. Настраивается количество точек шаблона, их положение, масштабирование, привязка к границам «глаза». При несоответствии шаблону доступны следующие действия: снимок экрана, звуковой сигнал, сохранение кадра, остановка захвата.

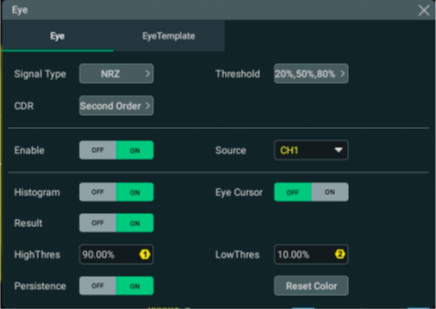

Дополнительные параметры: включение/отключение послесвечения (Persistence), сброс цветовой схемы.
Особенности и преимущества
- Богатые возможности измерения параметров джиттера и анализа глазковой диаграммы
- Быстрая поставка
- Привлекательная цена
- DS9204, DS9404, DS9604, MSO9402
| Модель | RIGOL DS9000-JITTA |
