RIGOL DSG5000-AMD - аналоговая модуляция

Сравнить

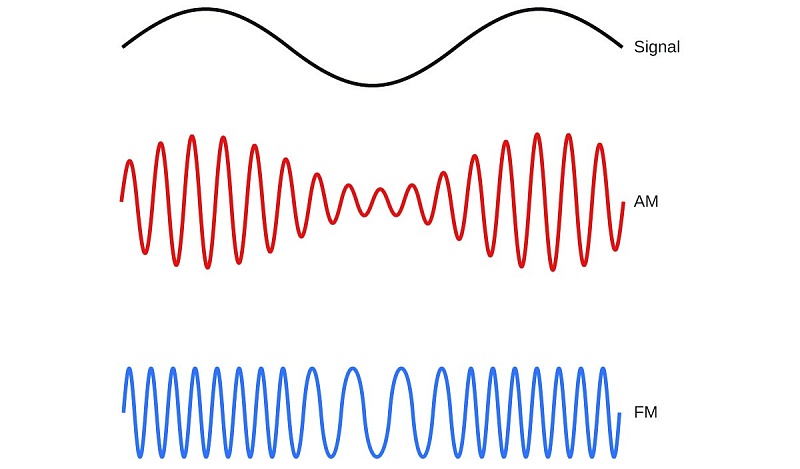

Программная опция DSG5000-AMD активирует предустановленные возможности работы генератора DSG5000 в режиме аналоговых модуляторов АМ, ЧМ, ФМ.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

DSG5000-AMD

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

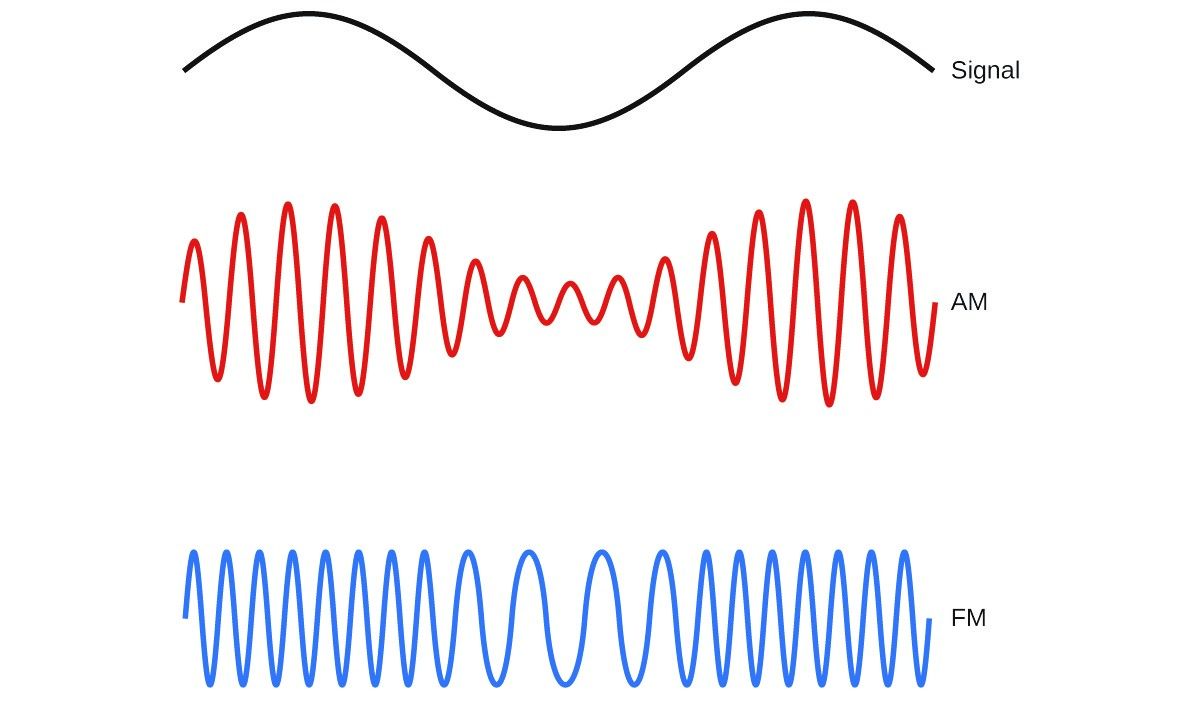

DSG5000-AMD – программная опция DSG5000-AMD активирует предустановленные возможности работы генератора DSG5000 в режиме аналоговых модуляторов АМ, ЧМ, ФМ.

Особенности и преимущества

Высокое разрешение;
Низкие искажения;
Быстрая поставка;
Привлекательная цена (при действии акций – БЕСПЛАТНО).

Совместимые серии приборов RIGOL

DSG5000.

Характеристики

Модель

DSG5000-AMD

Характеристики DSG5000-AMD

Технические характеристики генераторов РЧ сигналов RIGOL DSG5000-AMD

Параметр	Значение
Амплитудная модуляция
Источник модуляции	Внутренний, внешний
Глубина модуляции	0 ~100 %
Разрешение	0,1 %
Точность установки	< 4% от установленного значения + 1%, при F н ≤ 1,5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм
Искажения	< 3% ( тип.), при F н ≤ 1,5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм
Неравномерность АЧХ	< 3 дБ (ном.), при при m < 80%, от DC/10 Гц от 100 кГц
Частотная модуляция
Источник модуляции	Внутренний, внешний
Максимальная девиация	2 МГц ном., при f ≤ 1,5 ГГц
Разрешение	< 0,1% от девиации или 1 Гц (в зависимости от того, что больше)
Точность установки	< 2% от установленного значения + 20 Гц, при F н ≤ 1,5 ГГц, F mod = 1 кГц, внутренний источник
Искажения	< 2% (тип.), при f ≤ 1,5 ГГц, f mod = 1 кГц, девиация = 50 кГц
Неравномерность АЧХ	< 3 дБ (ном.), от DC/10 Гц до 100 кГц
Фазовая модуляция
Источник модуляции	Внутренний, внешний
Максимальная девиация	5 рад. ном., при f ≤ 1,5 ГГц
Разрешение	< 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше)
Точность установки	< 1% от установленного значения + 0,1 рад., при F н ≤ 1,5 ГГц, F mod = 1 кГц, внутренний источник
Искажения	< 1% (тип.), при f ≤ 1,5 ГГц, f mod = 1 кГц, девиация = 5 рад
Неравномерность АЧХ	< 3 дБ (ном.), от DC/10 Гц до 100 кГц

Документы

DSG5000_UserGuide_EN

6.9 Мб

Комплектация

DSG5000-AMD опция аналогового модулятора АМ, ЧМ, ФМ – 1 электронный ключ.
