RIGOL MSO9000-AFG200 увеличение верхней рабочей частоты встроенного 2-х канального генератора сигналов произвольной формы до 200 МГц

Сравнить

Программная опция увеличения верхней рабочей частоты встроенного 2-х канального генератора сигналов произвольной формы в осциллографе RIGOL MSO9402 до 200 МГц (sinus).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

RIGOL MSO9000-AFG200

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

Технические характеристики

Параметр

Значение

Количество выходных каналов					2
Частота дискретизации					1,25 Гвыб/с
Вертикальное разрешение					16 бит
Максимальная выходная частота					200 МГц
Формы выходного сигнала					синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ1, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)
Параметры выходных сигналов генераторов
Синус	Диапазон частот					1 мкГц ~ 200 МГц
	Неравномерность АЧХ, тип 0 дБм@ отн. 1 кГц					< 10 МГц: ± 0,1 дБ ≥ 10 МГц ~ < 50 МГц: ±0,2 дБ ≥ 50 МГц ~ < 100 МГц: ±0,5 дБ ≥ 100 МГц: ±1,0 дБ
	Гармонические искажения, тип 0 дБм					10 Гц ~ < 10 МГц: < - 55 дБн ≥ 10 МГц ~ < 50 МГц: <- 50 дБн ≥ 50 МГц: <- 40 дБн
	Негармонические искажения, тип 1 В _{ПИК-ПИК}					10 Гц ~ < 10 МГц: < - 65 дБн ≥ 10 МГц ~ < 50 МГц: <- 60 дБн ≥ 50 МГц: <- 50 дБн + 6 дБн/октаву
	Общие гармонические искажения, тип 1 В _{ПИК-ПИК}					10 Гц ~ 20 кГц: < 0,1%
	Фазовый шум 1 В _{ПИК-ПИК,}20 МГц@ 10 кГц					< - 110 дБн/Гц
	Остаточный шум тактовой частоты, тип 0 дБм					- 60 дБм
	Межканальные искажения, тип 1 В _{ПИК-ПИК,}0 В смещение					< 100 МГц: < - 35 дБн ≥ 100 МГц: < - 25 дБн
	Фаза					- 360 º ~ + 360 º, разрешение 0,1 º
Прямо-угольник	Диапазон частот					1 мкГц ~ 30 МГц
	Время нарастания/спада, ≤ 2 В _{ПИК-ПИК}, 50 Ом					≤9 нс
	Выброс, тип, 0 дБм, >1 кГц					< 5%
	Ширина рабочего цикла					10% ~ 90 %, регулируемая
	Джиттер, СКЗ, тип, 0 дБм, > 1 кГц					250 пс
	Фаза					- 360 º ~ + 360 º, разрешение 0,1 º
Пила	Диапазон частот					1 мкГц ~ 5 МГц
	Нелинейность тип, 1 кГц, 1 В _{ПИК-ПИК,}симметрия 100%					< 1% (в пределах амплитуд 10%~90%)
	Симметрия					0,1% ~ 99,9%
	Фаза					- 360 º ~ + 360 º, разрешение 0,1 º
Шум белый, тип, 0дБм, - 3 дБ,						>200 МГц
Импульс	Диапазон частот					1 мкГц ~ 20 МГц
	Время нарастания/спада					мин. 9 нс, регулируемое
	Ширина рабочего цикла					10% ~ 90 %, регулируемая
	Фаза					- 360 º ~ + 360 º, разрешение 0,1 º
Сигнал произвольной формы		Диапазон частот				1 мкГц ~ 50 МГц
		Длина сигнала				16 000 точек/канал
		Формат файла				CSV
Частотные параметры			Точность установки			±2 ppm
			Разрешение			1 мкГц или 6 бит
Амплитудные параметры		Диапазон (50 Ом)				≤ 50 МГц: 1 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК} ≤ 100 МГц: 1 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК} ≤ 200 МГц: 1 мВ _{ПИК-ПИК} ~ 2 В _{ПИК-ПИК}
		Диапазон (1 МОм)				≤ 50 МГц: 2 мВ _{ПИК-ПИК} ~ 20 В _{ПИК-ПИК} ≤ 100 МГц: 2 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК} ≤ 200 МГц: 2 мВ _{ПИК-ПИК} ~ 4 В _{ПИК-ПИК}
		Точность установки 1 кГц sinus, 0 В смещ.				± (1% от установленного значения + 2 мВ _{ПИК-ПИК}) (50 Ом) ± (1% от установленного значения + 5 мВ _{ПИК-ПИК}) (High Z)
		Разрешение				1 мВ _{ПИК-ПИК}или 3 цифры (меньшая из этих величин)
		Единицы установки				В _{ПИК-ПИК}
Смещение напряжения постоянного тока		Диапазон				±5 В _ПИК (AC+DC) (50 Ом) ±10 В _ПИК(AC+DC) (High Z)
		Точность установки				± (1 % от значения настройки смещения + 2 мВ + 0,5 % от размаха) 50 Ом ± (1 % от значения настройки смещения + 5 мВ + 1 % от размаха) High Z
		Разрешение				1 мВ или 4 бита
Выходной импеданс, тип, 0 дБм@ 0 В _DC						50 Ом ± 1%
Модуляция	АМ			Модулирующие сигналы		синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум
				Форма несущей		синус, прямоугольник, пила, Sinc, нарастающая экспонента, спадающая экспонента, ЭКГ1, Гаусс, Лоренц, гаверсинус
				Источник модуляции		внутренний
				Глубина модуляции		0 ~ 120 %
				Диапазон модулирующих частот		2 мГц ~ 1 МГц
	ЧМ			Модулирующие сигналы		синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум
				Форма несущей		синус, прямоугольник, пила, Sinc, нарастающая экспонента, спадающая экспонента, ЭКГ1, Гаусс, Лоренц, гаверсинус
				Источник модуляции		внутренний
				Девиация		1 мГц ~ частоты несущей
				Диапазон модулирующих частот		2 мГц ~ 1 МГц
	ФМ			Модулирующие сигналы		синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум
				Форма несущей		синус, прямоугольник, пила, Sinc, нарастающая экспонента, спадающая экспонента, ЭКГ1, Гаусс, Лоренц, гаверсинус
				Источник модуляции		внутренний
				Фазовый сдвиг		0º ~ 360º, разрешение 0,1º, 90º (по умолчанию)
				Диапазон модулирующих частот		2 мГц ~ 1 МГц

Особенности и преимущества

Быстрая поставка
Привлекательная цена

Совместимые осциллографы RIGOL

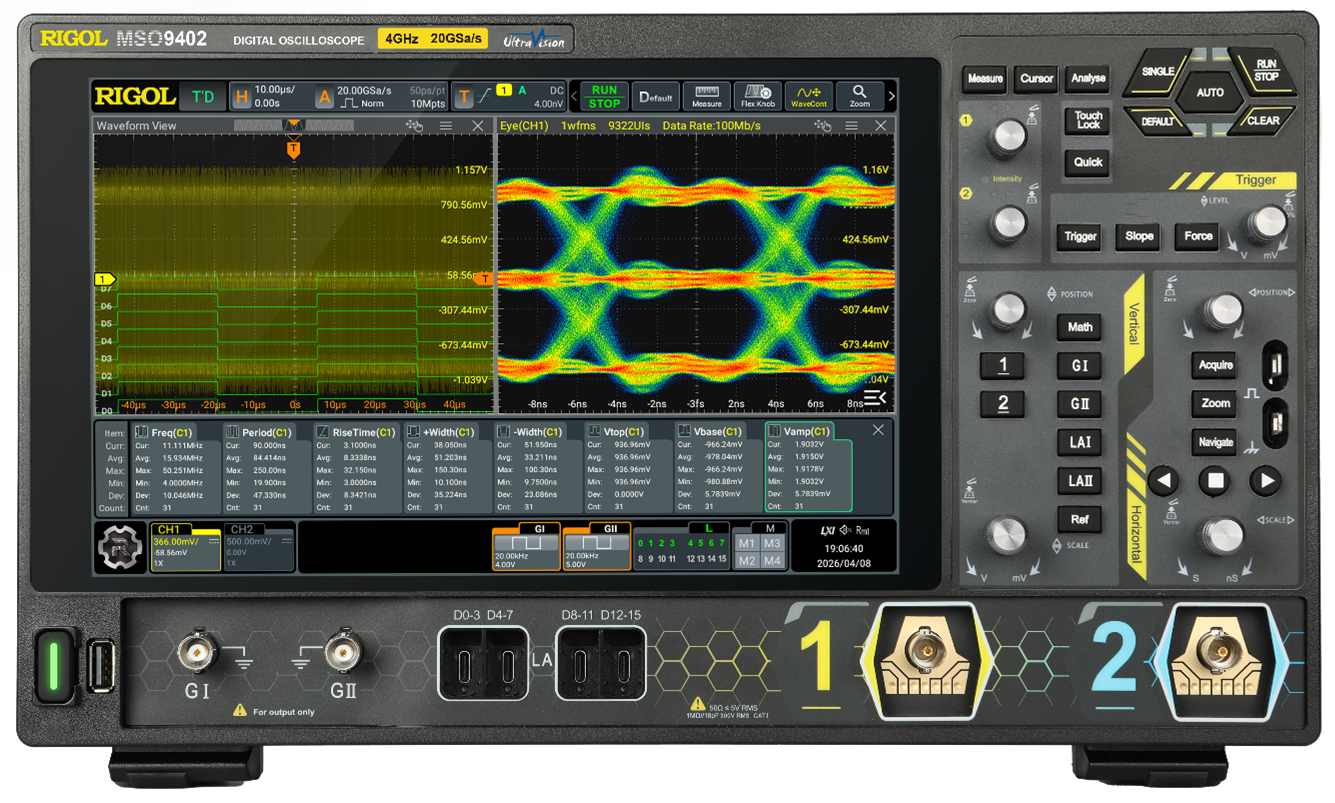

MSO9402

Характеристики

Модель

RIGOL MSO9000-AFG200

Характеристики DS80000-AEROA

Комплектация

MSO9000-AFG200 опция увеличения верхней рабочей частоты встроенного 2-х канального генератора сигналов до 200 МГц – 1 буквенно-цифровой код
