Rigol RSA3000E-ASK/FSK-демодуляция и анализ векторных сигналов

Сравнить

О доставке

RSA3000E-ASK/FSK – программная опция демодуляции и анализа векторных сигналов ASK/FSK для приборов RIGOL RSA3000E.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

237 864 ₽

За 1 шт.

Из-за высокой волатильности рубля цены на сайте носят информационный характер.
Для получения актуальной информации обращайтесь к менеджерам.

Характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

RSA3000E-ASK/FSK – программная опция демодуляции и анализа векторных сигналов ASK/FSK для приборов RIGOL RSA3000E.

Особенности и преимущества

демодуляция и анализ сигналов амплитудной манипуляции ASK (2ASK, 4ASK)

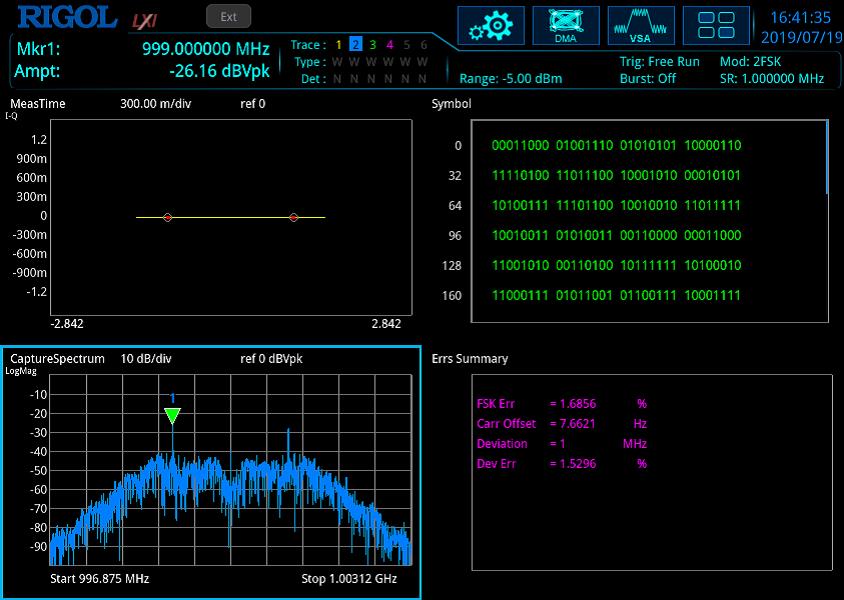

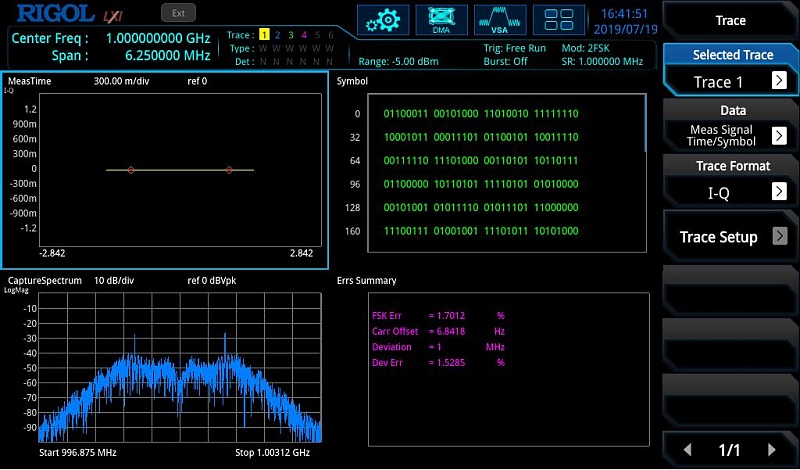

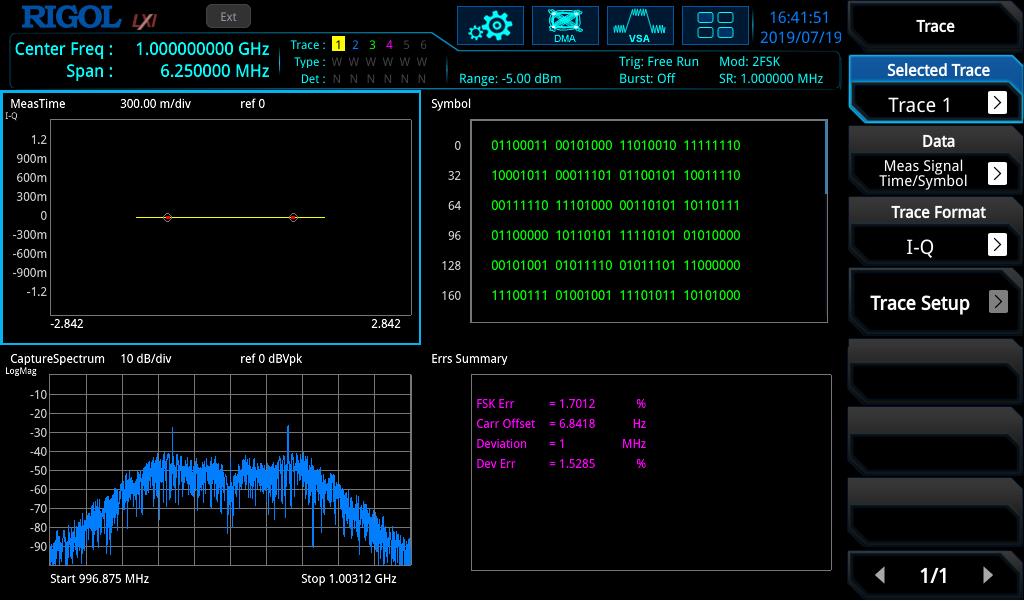

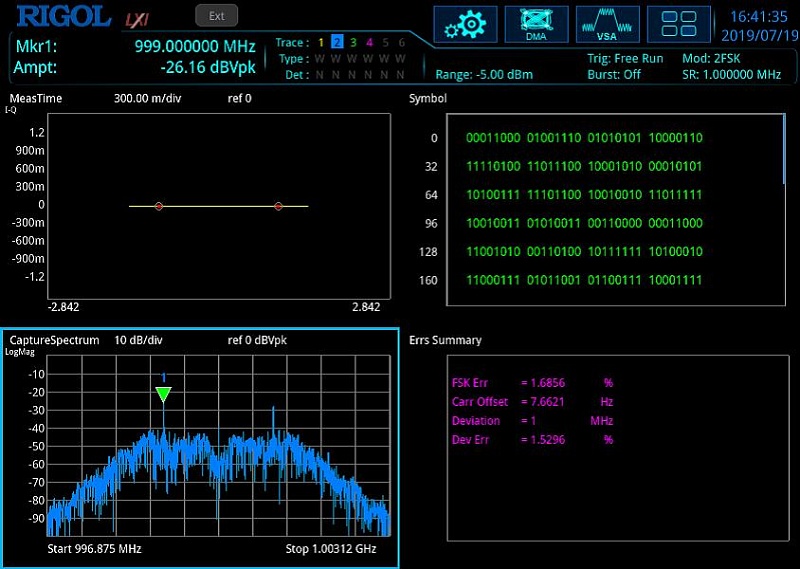

демодуляция и анализ сигналов частотной манипуляции FSK (2FSK, 4FSK, 8FSK)
декодирование сигналов коммуникационных стандартов Bluetooth, DECT, APCO-25

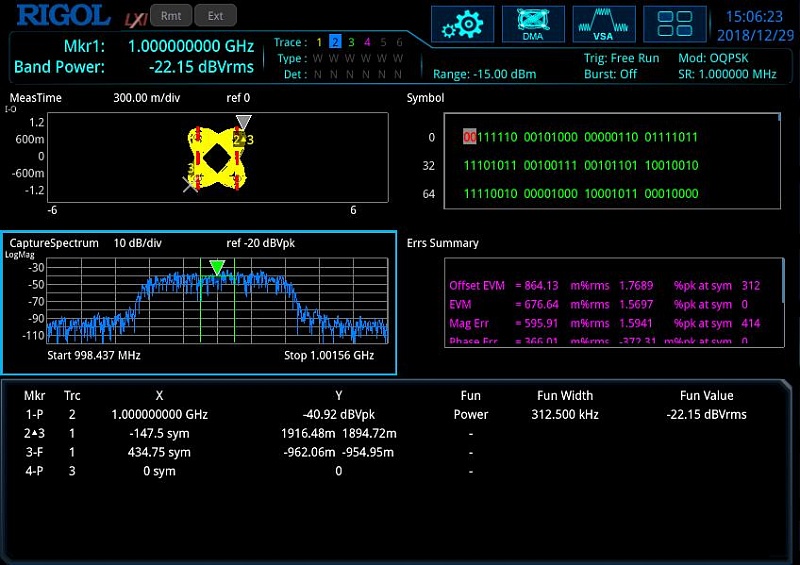

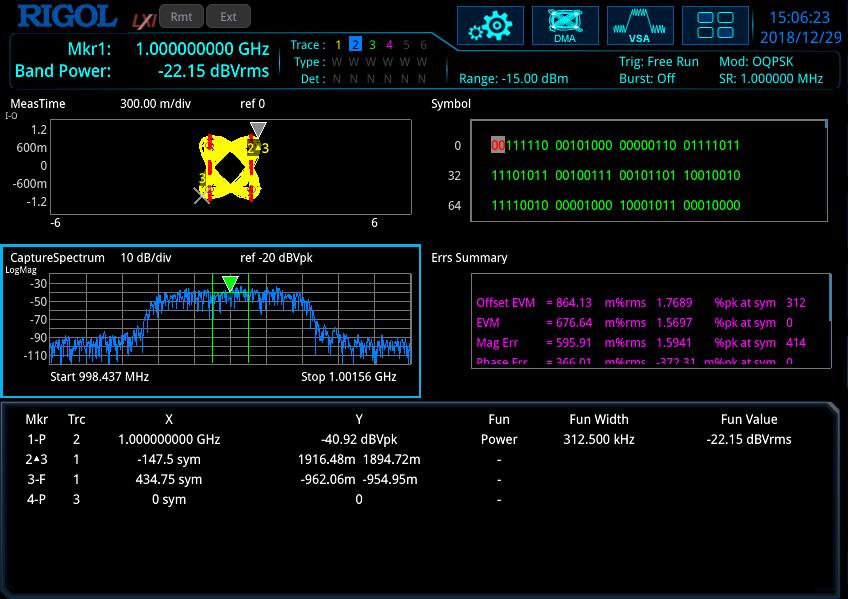

создание диаграмм созвездий
вывод спектра сигнала в реальном времени
создание списка ошибок
формирование диаграммы ошибок
маркерные измерения с созданием таблицы маркеров

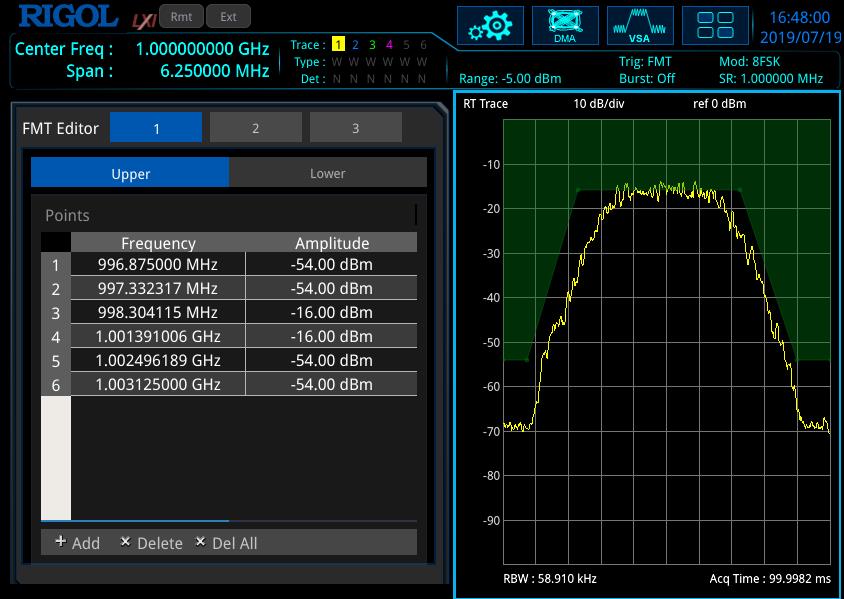

запуск по частотной маске

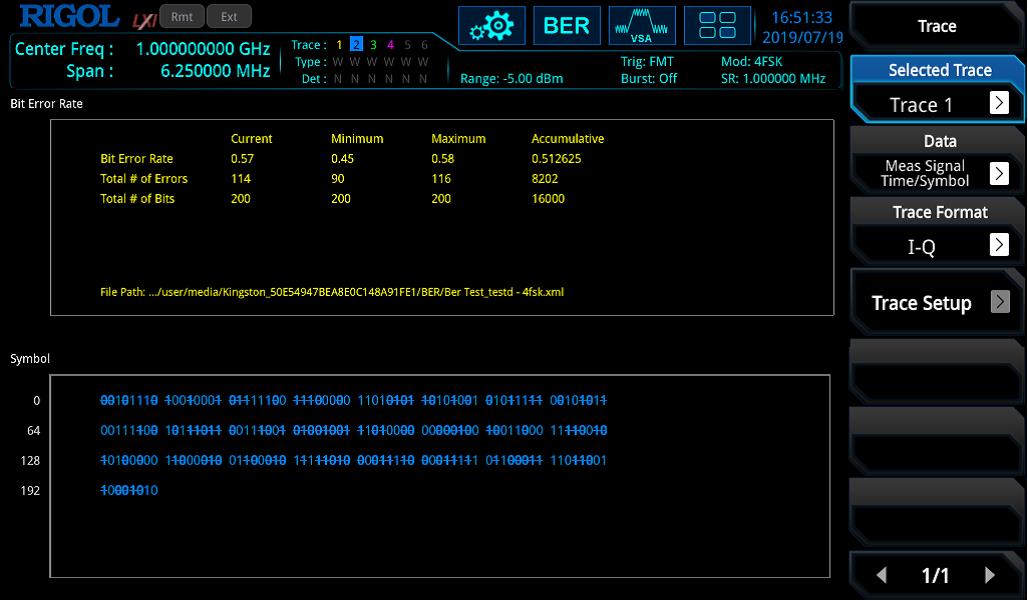

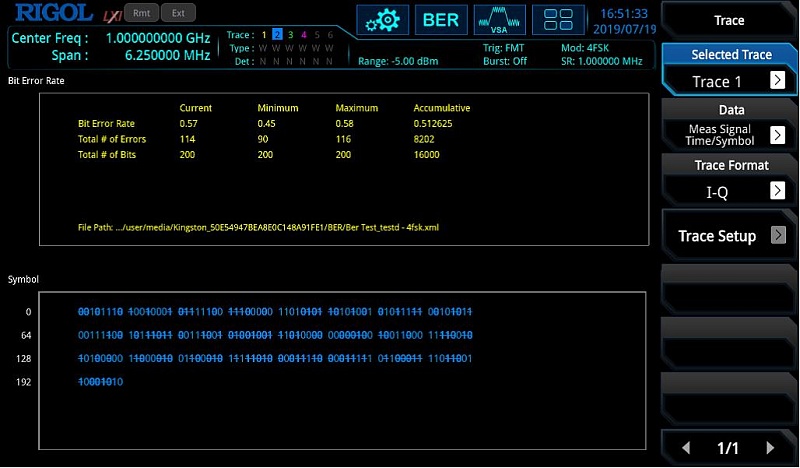

проверка битовых последовательностей (BER тест)
быстрая поставка
привлекательная цена (при действии акций – БЕСПЛАТНО)

Характеристики

Характеристики RSA3000E-ASK/FSK

Параметр	Значение
порядок передискретизации	4, 8, 16
Длина захвата
порядок передискретизации=4	максимум 4096 точек
порядок передискретизации=8	максимум 2048 точек
порядок передискретизации=16	максимум 1024 точек
Скорость дискретизации
Максимальная скорость дискретизации	12,8 МГц
Символьная скорость	зависит от порядка передискретизации = скорость дискретизации/порядок передискретизации, ≥ 1кГц
Полезная полоса пропускания I/Q	Символьная скорость х порядок передискретизации / 1,28
Режим запуска	Произвольный, внешний1, внешний2, по мощности (времени), по маске (FMT)
Виды поддерживаемой модуляции
FSK	2FSK, 4FSK, 8FSK
ASK	2ASK, 4ASK
Тип фильтра
Типы фильтров для измерений	Без фильтра, Гаусовский, прямоугольный, с приподнятым косинусом (RRC), определяемый пользователем
Предустановленные стандарты
Беспроводной передачи данных	Bluetooth
Другие	DECT, APCO-25
Measurement Uncertainty
Технические характеристики действительны при следующих условиях:	температура от +20°С до +30°С уровень сигнала ≥ –25 дБм правильно настроенный опорный уровень смещение между центральной частотой устройства и центральной частотой сигнала менее 5 % от скорости передачи символов Случайная последовательность данных Порядок передискретизации - 4.
Остаточная ошибка для FSK
Тестовый сигнал	Опорным фильтром - RRC с коэффициентом спада 0,22. Измерительный фильтр - RRC с коэффициентом спада 0,22. Эталонное отклонение FSK - четверть скорости передачи символов. Результирующая длина - 150 символов. Центральная частота - 1 ГГц.
Остаточная ошибка частоты (СКЗ)
Символьная скорость 100 кГц 500 кГц	< 2,8% (ном.) < 2,8% (ном.)

Комплектация

RSA3000E-ASK/FSK опция активации проведения векторного анализа сигналов сложной манипуляции – 1 электронный ключ
