RSA6000-BTX - измерение параметров сигналов стандарта Bluetooth

Сравнить

Программная опция RSA6000-BTX анализаторов спектра реального времени RIGOL RSA6000, предназначена для измерения параметров сигналов физического уровня стандарта Bluetooth (технология ближней беспроводной связи).

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

510 510 ₽

За 1 шт.

Характеристики

Модель

RSA6000-BTX

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

Программная опция RSA6000-BTX анализаторов спектра реального времени RIGOL RSA6000, предназначена для измерения параметров сигналов физического уровня стандарта Bluetooth (технология ближней беспроводной связи), который широко применяется в мобильных устройствах, здравоохранении, передаче данных в промышленном интернете вещей (IoT), устройствах «умного» дома и др.

Это позволяет инженерам оценить качество сигнала при проведении исследований и разработок (R&D), верификации, производственном контроле.

Необходимым условием работы RSA6000-BTX является предварительная установка опции RSA6000-VSA.

Особенности и преимущества

Широкая номенклатура измеряемых параметров сигналов физического уровня стандарта Bluetooth
Быстрая поставка
Привлекательная цена

Совместимое оборудование

RSA6000

Характеристики

Модель

RSA6000-BTX

Характеристики Rigol RSA6000-BTX

Наименование	Значение, описание
Основные параметры и особенности стандарта Bluetooth
Рабочий диапазон	2,402 ГГц – 2,480 ГГц, ISM
Количество поддерживаемых каналов	до 40
Шаг между каналами	2 МГц
Режим модуляции	GFSK
Скорости передачи данных	1 Мб/с (LE 1M) 2 Мб/с (LE 2M) 500 кб/с (LE 500k) 125 кб/с (LE 125k)
Метод повышения помехоустойчивости, пропускной способности, безопасности связи	Псевдослучайная перестройка рабочей частоты (ППРЧ – FHSS)
Измеряемые и отображаемые параметры сигнала стандарта Bluetooth

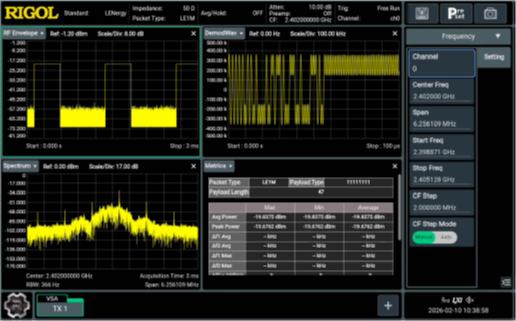

Анализ на соответствие требованиям стандарта (Standard Compliance Analysis)	в окне RF Envelope отображаются изменения мощности сигнала во времени; в окне Demod Waveform отображается временная зависимость девиации частоты; в окне Spectrum отображается спектр сигнала в логарифмическом масштабе; в окне Metrics отображается информация об измеренных параметрах физического уровня сигнала Bluetooth: - типе пакета (Packet Type); - типе полезной нагрузки (Payload Type); - длине полезной нагрузки (Payload Length); - средней мощности (Avg Power); - пиковой мощности (Peak Power); - отклонении частоты по классу 1 при модуляции Bluetooth GFSK - Δf1 Avg; - отклонении частоты по классу 2 при модуляции Bluetooth GFSK - Δf2 Avg; - максимальном значении девиации частоты Δf1 - Δf1 Max; - максимальном значении флуктуации Δf2 - Δf2 Max; - проценте пакетов, в которых Δf2 превышает заданный предел - Δf2> 185 кГц; - стабильности модуляции GFSK - Δf2/Δf1; - дрейфе частоты (Freq Drift); - максимальной скорости дрейфа (Max Drift Rate); - смещении частоты (Freq Offset).

Документы

RSA6000-BTX

220.9 Кб

Комплектация

RSA6000-BTX – опция измерения параметров сигналов физического уровня стандарта Bluetooth – цифро-буквенный код
