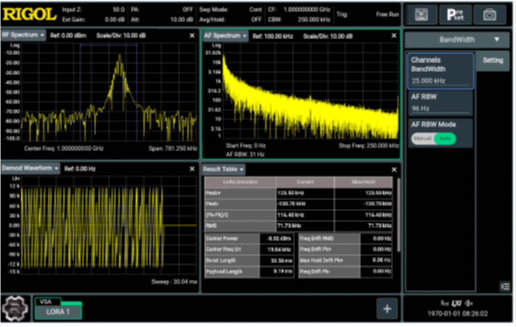

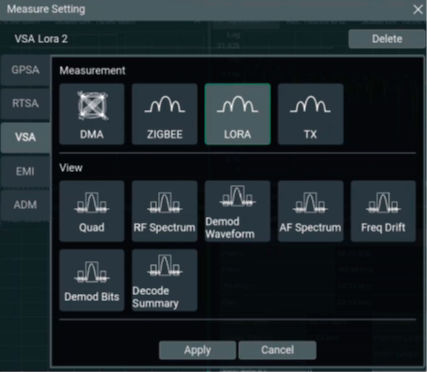

· в окне RF Spectrum отображается спектр сигнала в логарифмическом масштабе в частотной области;
· в окне AF Spectrum отображается спектр демодулированного сигнала, по обеим осям отложены частоты (по вертикальной оси – в дБм, по горизонтальной – в линейном масштабе);
· в окне Demod Waveform отображается форма демодулированного сигнала во временной области;

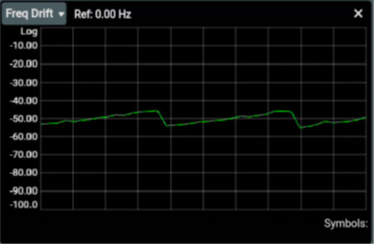

· в окне Freq Drift отображается смещение несущей частоты во времени;
· в результирующей таблице Result Table
отображаются количественные метрики сигнала физического уровня:
метрики смещения частоты
- Peak+ (пиковое положительное смещение частоты во время захвата);
- Peak- (пиковое отрицательное смещение частоты во время захвата);
- (Pk − Pk)/2 (смещение частоты во время захвата);
- RMS (среднеквадратичное значение смещения частоты во время захвата);
метрики несущей сигнала
- Carrier Freq Err (ошибка несущей частоты - разница между центральной частотой прибора и обнаруженной несущей частотой);
- Carrier Power (средняя мощность, обнаруженная на несущей частоте);
метрики, связанные с обработкой сигнала
- Burst Length (длительность анализируемого пакета/пачки импульсов);
- Payload Length (длительность данных анализируемого пакета);
- Preamble Length (длительность преамбулы анализируемого пакета);
метрики дрейфа частоты
- Freq Drift RMS (среднеквадратичный дрейф частоты);
- Freq Drift Pk+ (положительный пиковый дрейф частоты);
- Max Hold Drift Pk+ (удержание максимального положительного пика дрейфа);
- Freq Drift Pk- (отрицательный пиковый дрейф частоты);
-Min Hold Drift Pk- (удержание минимального отрицательного пика дрейфа частоты);
метрики протокола
- Sync Byte #1 (байт синхронизации №1, указывающий на первые 8 бит слова синхронизации);
- Sync Byte #2 (байт синхронизации №2, указывающий на последние 8 бит слова синхронизации;

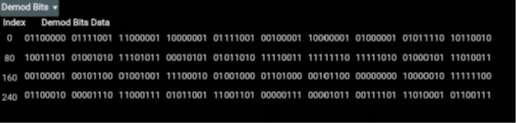

· в окне Demod Bits отображается демодулированная цифровая битовая последовательность 0/1 (биты после операции de-chirping);
· в окне Decod Bits отображаются биты полезной нагрузки (Payload)/данные, извлечённые из битового потока;

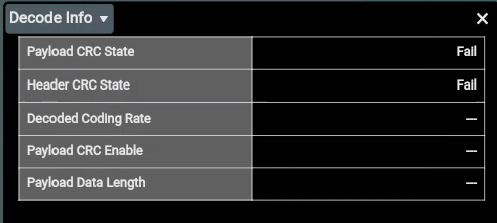

· в окне Decode Info отображаются состояние и параметры протокола пакета: состояние циклической контрольной суммы CRC поля данных (Payload CRC State); состояние циклической контрольной суммы CRC заголовка (Header CRC State); декодированная скорость кодирования (Decoded Coding Rate) - от CR1 до CR4; включение циклической контрольной суммы CRC поля данных (Payload CRC Enable); длина поля данных (Payload Length).
|
