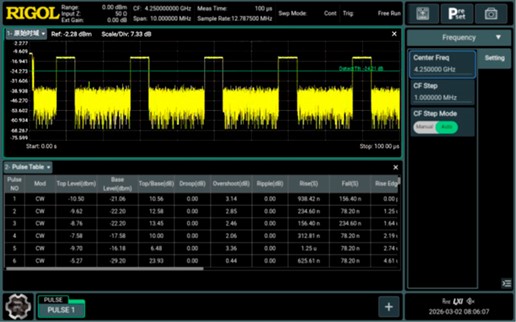

Программная опция RSA6000-PMA предназначена для высокоточного измерения параметров радиоимпульсов.
Просим уточнять актуальные цены у менеджеров компании.
Основные сведения
Программная опция RSA6000-PMA предназначена для высокоточного измерения параметров радиоимпульсов. Она превращает анализатор спектра реального времени RSA6000 в инструмент для тестирования радиолокационных станций (РЛС), систем связи с временным разделением каналов и импульсных передатчиков.
- Обнаружение импульсов
- Анализ параметров импульсов, в т.ч. и во временной области
- Частотно-фазовый анализ импульсов
- Анализ пульсаций (Ripple) и просадок плоской части импульсов (Droop)
- Поддержка модуляций LFM (ЛЧМ), BPSK, QPSK, CW (непрерывный сигнал)
- Маркерные измерения
- Статистическая обработка измерений
Особенности и преимущества
- Широкая номенклатура измеряемых параметров импульсных сигналов
- Быстрая поставка
- Привлекательная цена.
Совместимое оборудование
RSA6000.Измеряемые параметры
|
Категория |
Наименование параметра |
Описание |
|
Амплитудные |
Top Level (дБм) |
уровень мощности, измеренный на плоском участке импульса за время стабильного включения импульса (stable pulse-on time) |
|
Base Level (дБм) |
уровень мощности, измеренный в области базового шума импульса в течение времени стабильного выключения импульса (stable pulse-off time) |
|
|
Top/Base (дБ) |
измеренное соотношение верхнего/нижнего уровня, выраженное в дБ |
|
|
On Level (дБм) |
средняя амплитуда отдельного импульса за время его включения |
|
|
Peak Level (дБм) |
максимальная амплитуда импульса |
|
|
Mean Level (дБм) |
средняя амплитуда за все время измерения |
|
|
Peak to Average (дБ) |
отношение пиковой амплитуды к средней амплитуде |
|
|
Временные |
Rise Time (c) |
длительность переднего фронта |
|
Fall Time (с) |
длительность заднего фронта |
|
|
Rising Edge (с) |
нижний порог времени нарастания – абсолютное время, за которое импульс превышает нижний установленный порог времени нарастания |
|
|
Falling Edge (с) |
момент завершения импульса – относительное время для каждого обнаруженного перехода порогового значения амплитуды спадающего фронта импульса, т.е. точка перехода уровня выключения -импульса |
|
|
Width (с) |
длительность импульса (0 – 512 мкс), определённая по методу пороговых уровней (%) |
|
|
Off Time (с) |
длительность паузы между двумя соседними импульсами (измеряется по процентным порогам) |
|
|
PRI (с) |
период повторения импульсов, определённый по методу пороговых уровней (%) |
|
|
PRF (Гц) |
частота повторения импульсов |
|
|
Duty Cycle (%) |
скважность сигнала |
|
|
Фазовые |
Phase Mean (град.) |
среднее значение фазы на определённом пользователе временном интервале |
|
Phase Pulse-Pulse Diff (град.) |
разность фаз между импульсами, относительно первого принятого импульса |
|
|
Phase Pk-Pk Dev (град.) |
абсолютный диапазон изменения фазы в пределах заданного пользователем интервала времени анализа |
|
|
Phase Error RMS (град.) |
среднеквадратичная ошибка фазы (СКЗ) между траекторией измерения и эталонной траекторией в фазовом окне, измеренная в заданном пользователем интервале времени анализа |
|
|
Phase Error Peak (град.) |
пиковое значение ошибки фазы – абсолютный максимум разового отклонения фазы от эталона, измеренная в заданном пользователем интервале времени анализа |
|
|
Phase Error Peak Loc (с) |
местоположение пиковой ошибки – временная метка момента возникновения пика фазовой ошибки (Гц) |
|
|
Частотные |
Freq Mean (Гц) |
среднее значение частоты, измеренное за заданный пользователем интервал времени выборки. |
|
Freq Pulse-Pulse Diff (Гц) |
среднее значение разницы частот между импульсами относительно первого достоверно обнаруженного импульса (Импульс 1) |
|
|
Freq Pk-Pk Dev (Hz) |
максимальная девиация частот на измеряемой трассе в заданном пользователем FM-окне на определённом временном интервале |
|
|
Freq Error RMS (Гц) |
среднеквадратичная ошибка частоты - разница между измеренной кривой и эталонной кривой в FM-окне на заданном пользователем временном интервале |
|
|
Freq Error Peak (Гц) |
абсолютная максимальная разница в погрешности частоты между измеренной и эталонной траекториями в FM-окне за заданный пользователем интервал времени |
|
|
Freq Error Peak Loc (c) |
смещение от начала пользовательского интервала анализа до момента, когда зафиксирован пик ошибки частоты (в Гц) |
|
|
Спад (просадка) плоской вершины импульса (Droop) |
Droop (дБ) |
просадка плоской вершины импульса в дБ от начала к концу его активного периода («on time») |
|
Droop (%) |
просадка плоской вершины импульса в %, рассчитанная от полной амплитуды импульса относительно начального уровня |
|
|
Droop Rate (дБ/мкс) |
скорость спада – крутизна наклона вершины импульса (рассчитывается как разница между мощностью в начале импульса и мощностью в конце импульса, деленная на время импульса) |
|
|
Droop Start (дБм) |
уровень мощности, на котором прибор зафиксировал начало процесса спада |
|
|
Droop Stop (дБм) |
уровень мощности, на котором прибор зафиксировал конец процесса спада |
|
|
Выброс (Overshoot) |
Overshoot (дБ) |
выброс в децибелах – абсолютная разница между максимальным пиковым значением сигнала на фронте и уровнем плоской вершины (Top Level) |
|
Overshoot (%) |
выброс в процентах – величина выброса (дБ), нормированная на полную амплитуду импульса |
|
|
Пульсации (Ripple) |
Ripple (дБ) |
пульсации в децибелах – абсолютная амплитуда колебаний («размах») вершины импульса в логарифмической шкале |
|
Ripple (%) |
пульсации в процентах - относительная величина пульсаций, нормированная на полную динамическую шкалу сигнала |
|
|
Номер импульса |
Pulse No. |
номер импульса |
| Модель | RSA6000-PMA |
