RSA6000-ZGB - измерение параметров сигналов стандарта ZigBee

Сравнить

О доставке

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

424 710 ₽

За 1 шт.

Характеристики

Модель

RSA6000-ZGB

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

Программная опция RSA6000-ZGB для анализаторов спектра реального времени RIGOL серии RSA6000 предназначена для измерения параметров сигналов физического уровня стандарта ZigBee (технология беспроводной связи малого радиуса действия и низкого энергопотребления), который широко применяется в системах «умного» дома, промышленной автоматизации, сетях датчиков интернета вещей (IoT).

Это позволяет инженерам оценить качество сигнала при проведении исследований и разработок (R&D), верификации, производственном контроле.

Необходимым условием работы RSA6000-ZGB является предварительная установка опции RSA6000-VSA.

Особенности и преимущества

Широкая номенклатура измеряемых параметров сигналов физического уровня стандарта ZigBee
Быстрая поставка
Привлекательная цена

Совместимое оборудование

RSA6000

Характеристики

Модель

RSA6000-ZGB

Характеристики Rigol RSA6000-ZGB

Наименование	Значение, описание
Основные параметры и особенности стандарта ZigBee
Рабочий диапазон	2,405 ГГц – 2480 ГГц, ISM
Количество поддерживаемых каналов	16 (с 11 по 26)
Шаг между каналами	5 МГц
Режим модуляции	O-QPSK
Скорости передачи данных	250 кб/с
Метод повышения помехоустойчивости, безопасности и скрытости сигнала, уменьшения энергопотребления, обеспечения работы нескольких сетей в одном пространстве	Расширение спектра методом прямой последовательности (DSSS – direct sequence spread spectrum)
Измеряемые и отображаемые параметры сигнала стандарта ZigBee

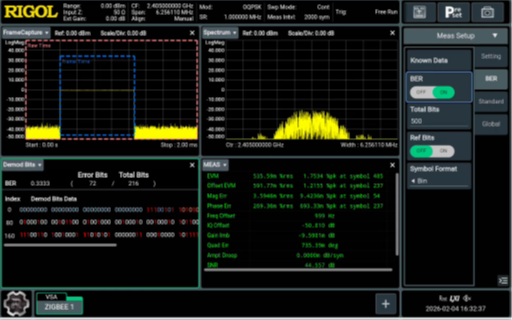

Анализ на соответствие требованиям стандарта IEEE 802.15.4	в окне FrameCapture отображаются изменения мощности захваченного сигнала в логарифмическом масштабе во временной области; в окне Spectrum отображается спектр захваченного сигнала в логарифмическом масштабе в частотной области; в окне Meas отображается детальная информация об измеренных параметрах детектированного сигнала ZigBee: - модуль вектора ошибки (EVM); - модуль вектора ошибки с компенсацией смещения (Offset EVM); - амплитудная ошибка (Mag Err); - фазовая ошибка (Phase Err); - смещение частоты (Freq Offset); - утечка гетеродина (IQ Offset); - разбалансировка усиления (Gain Imb); - квадратурная ошибка (Quad Err); - спад амплитуды (Ampt Droop); - отношение сигнал/шум (SNR); - корреляционный коэффициент (Rho); в окне Demod Bits отображается: - статистика BER (Bit Error Rate Statistics) – частота битовых ошибок, количество ошибочных битов, общее количество битов; - содержимое битового потока (Bitstream Contents).

Документы

RSA6000-ZGB

220.4 Кб

Комплектация

RSA6000-ZGB – опция активации измерения параметров сигналов физического уровня стандарта ZigBee – цифро-буквенный код
