RSA800-PNOISE измерение фазовых шумов

Сравнить

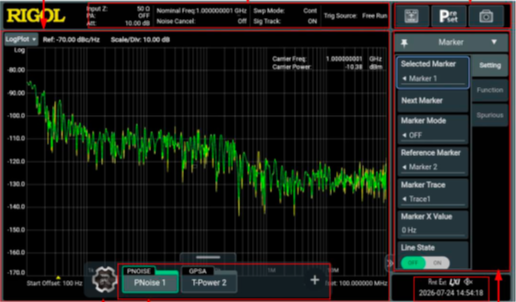

Программная опция RSA800-PNOISE предоставляет пользователю анализаторов спектра серии RSA800 возможность измерения параметров фазовых шумов входных синусоидальных РЧ-сигналов при различных частотных отстройках от несущей.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

61 908 ₽

За 1 шт.

Характеристики

Модель

RSA800-PNOISE

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

Программная опция RSA800-PNOISE предоставляет пользователю анализаторов спектра серии RSA800 возможность измерения параметров фазовых шумов входных синусоидальных РЧ-сигналов при различных частотных отстройках от несущей.

Особенности и преимущества

Широкая номенклатура параметров измерения фазовых шумов входного сигнала
Быстрая поставка
Привлекательная цена

Совместимое оборудование

RSA800

Характеристики

Модель

RSA800-PNOISE

Характеристики RSA800-PNOISE

Параметр				Значение
Диапазон исследуемых несущих частот F_Н				5 кГц ~ F_МАКС (верхняя рабочая частота анализатора спектра) 1 ГГц (по умолчанию)
Отстройка от исследуемой несущей частоты F_Н.СМ	диапазон изменения начальной частоты отстройки от несущей частоты F_{Н.СМ.СТАРТ}			10 Гц ~ F_{Н.СМ.МАКС}/10 100 Гц (по умолчанию)
	диапазон изменения конечной частоты отстройки от несущей частоты F_{Н.СМ.СТОП}			(начальное смещение частоты) х 10 ~ 1 ГГц 1 МГц (по умолчанию)
	шаг перестройки			1-10-100
Динамический диапазон отслеживания уровня нестабильного сигнала F_Н				3 дБ
Опорный уровень отображения на дисплее (для удобства рассмотрения характеристики фазового шума)			диапазон изменения	-200 дБн/Гц ~ 200 дБн/Гц - 70 дБн/Гц (по умолчанию)
			шаг установки	(шкала/дел)/10
Входной аттенюатор			диапазон изменения	0 дБ ~ 10 дБ 10 дБ (по умолчанию)
			шаг установки	2 дБ
Коэффициент передачи предусилителя				+ 20 дБ
Масштаб по оси ординат		диапазон изменения		0,1 дБ/дел ~ 20 дБ/дел 10 дБ/дел (по умолчанию)
		шаг установки	поворотной ручкой управления	1 дБ/дел (≥1) 0,1 дБ/дел (<1)
			кнопками	1-2-5
		точность		0,01 дБ/дел
Уровень входного сигнала, подаваемого на смеситель		диапазон		-50 дБм ~ -10 дБм -10 дБм (по умолчанию)
		шаг установки	поворотной ручкой управления	1 дБм
			кнопками	5 дБм
		точность		1 дБм
Виды развёртки				одиночная
				непрерывная (повторяющаяся)
Усреднения при измерении		диапазон изменения		1 ~ 1000 10 (по умолчанию)
		шаг установки		1
		точность		1
		режимы		эспоненциальный
				повторяющийся
		тип детектора		выборки
				среднего
				СКЗ
		сглаживание		1%~50% (2%-по умолчанию) с шагом 1% (ручкой)
Интеллектуальная система условного запуска				частотная верификация
				амплитудная верификация
Вычитание собственного шума прибора (математическая обработка)				очистка от собственного шума прибора (Instrument DANL Cancellation)
				очистка от фазового шума прибора (Phase Noise Cancellation)
Операции с линиями предельных (ограничительных) уровней, масками (для автоматизации и контроля допусков)				проверка
				выбор
				оценка состояния
				редактирование
				настройка
				импорт
				экспорт
				удаление
Расширенные настройки		минимальный уровень несущей	диапазон	- 200 дБм ~ 30 дБм
			шаг установки	шкала/дел/10 (ручкой), 0,1 дБ (кнопками)
			точность	0,01 дБ
		сторона/полоса смещения		верхняя (по умолчанию)
				нижняя
		отображение результатов измерений F_Н		вкл./выкл.
Управление графическими трассами		количество		до 3-х трасс
		типы		необработанные (Raw) данные
				сглаженные/фильтрованные (Smoothed) данные
				однократный снимок (View)
				скрытая (Blank)
		удержание экстремумов		максимума, минимума, выкл.
Маркерные/курсорные измерения		количество		до 8 ед.
		режимы		позиционный
				разностный (дельта)
				выкл.
		опорный маркер		любой из маркеров
		связанные маркеры		вкл./ выкл. (по умолчанию)
		таблица маркеров		вкл./ выкл. (по умолчанию)
Математические инструменты анализа нестабильности частоты и автоматического поиска аномалий с помощью маркерных измерений				вычисление остаточной фазовой модуляции, выраженной в град. _СКЗ
				вычисление остаточной фазовой модуляции, выраженной в рад. _СКЗ
				вычисление остаточной суммарной мощности фазовой модуляции в заданном диапазоне частот, выраженной в дБн
				вычисление джиттера _СКЗ на основе остаточной фазовой модуляции (рад. _СКЗ)
				вычисление и отображение результатов остаточной частотной модуляции в определенном диапазоне частот, выраженной в Гц
				вычисление усредненной плотности шума в заданной полосе пропускания маркера в SSB (односторонняя боковая полоса) (дБн/Гц)
Паразитные излучения на текущей трассе				поиск максимального значения/пика паразитного излучения
				поиск следующего за текущим по амплитуде значения паразитного излучения
				поиск паразитного излучения, находящегося справа от текущего значения
				поиск паразитного излучения, находящегося слева от текущего значения
				сортировка данных в таблице паразитных излучений по частоте или амплитуде
				смещение амплитуды паразитного излучения
				таблица параметров паразитных излучений
Компенсация коэффициента передачи внешнего измерительного тракта		диапазон		- 120 дБ ~ 120 дБ, 0 дБ (по умолчанию)
		шаг		1 дБ
Математическая компенсация/коррекция потерь и усиления амплитуды сигнала		типы		антенна
				кабель
				другие
				пользовательские
		редактирование		добавление одной точки данных
				удаление одной точки данных
				удаление всех добавленных точек
				установка линейной или логарифмической интерполяции по частоте
				добавление описания
				добавление комментария
Сохранение				настроек меню
				предустановок
				данных трассы
				измеренных данных
				предельных уровней, масок
				результатов амплитудной коррекции
				скриншотов
Восстановление из внутренней или внешней памяти				настроек меню
				данных трассы
				измеренных данных
				предельных уровней, масок
				результатов амплитудной коррекции

Документы

RSA800-PNOISE

246.5 Кб

Комплектация

RSA800-PNOISE - опция активации измерения параметров фазовых шумов входного сигнала – цифро-буквенный код
