RSA800-VSA - опция анализа векторных сигналов

Сравнить

Программная опция RSA800-VSA анализа векторных сигналов позволяет демодулировать сигналы с цифровой манипуляцией (QAM, PSK, MSK, ASK, FSK и других) и проводить их комплексный анализ.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

126 588 ₽

За 1 шт.

Характеристики

Модель

RSA800-VSA

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Основные сведения

Программная опция RSA800-VSA анализа векторных сигналов позволяет демодулировать сигналы с цифровой манипуляцией (QAM, PSK, MSK, ASK, FSK и других) и проводить их комплексный анализ.

Особенности и преимущества

Возможность демодулирования и анализа квадратурных сигналов с видами модуляции – QAM, MSK, ASK, FSK, PSK, APSK
Проверка сигналов на соответствие требования стандартов – GSM, NADC, WCDMA, PDC, PHP (PHS), Bluetooth, WLAN (802.11b), ZigBee, TETRA, APCO-25, DECT

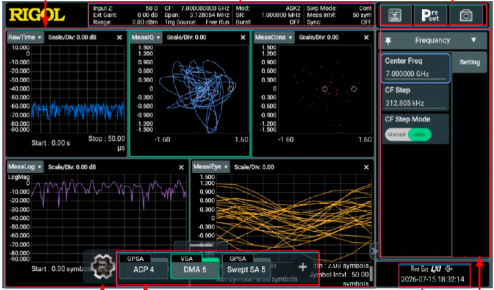

При проведении анализа сигналов имеются возможности создания созвездий, вывода спектра сигнала в реальном времени, формирования списка ошибок и др.
Быстрая поставка
Привлекательная цена

Совместимое оборудование

RSA800

Характеристики

Модель

RSA800-VSA

Характеристики Rigol RSA800-VSA

Параметр	Значение
Полоса анализа	20 МГц [5 кГц ~ 100 МГц] 40 МГц (100 МГц ~ 14 ГГц]
порядок передискретизации	4, 8, 16
Длина захвата
Длина захвата	максимум 4096 точек
Скорость дискретизации
Максимальная скорость дискретизации	51,15 МГц
Символьная скорость	зависит от порядка передискретизации = скорость дискретизации/порядок передискретизации, ≥ 1кГц
Полезная полоса пропускания I/Q	Символьная скорость х порядок передискретизации / 1,28
Режим запуска	Произвольный, внешний, по мощности ПЧ (время)
Виды поддерживаемой модуляции
FSK	2FSK, 4FSK, 8FSK
MSK	MSK
PSK	BPSK, QPSK, OQPSK, DQPSK, π/4-DQPSK, 8PSK, D8PSK, π/8-D8PSK
QAM	16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM
ASK	2ASK, 4ASK
APSK	16APSK, 32APSK
Тип фильтра
Типы фильтров для измерений	без фильтра, Гауссовский, прямоугольный, корень из приподнятого косинуса (RRC), определяемый пользователем
Тип опорного фильтра	приподнятый косинус, корень из приподнятого косинуса (RRC), Гауссовский, прямоугольный, полуволновый синусоидальный, определяемый пользователем
Предустановленные стандарты
Сотовой связи	GSM, NADC, WCDMA, PDC, PHP (PHS)
Беспроводной передачи данных	Bluetooth, WLAN (802.11b), ZigBee 868M, ZigBee 915M, ZigBee 2450M
Другие	TETRA, DECT, APCO-25
Неопределённость измерения
Технические характеристики действительны при следующих условиях:	температура от +20°С до +30°С уровень сигнала ≥ –25 дБм правильно настроенный опорный уровень смещение между центральной частотой устройства и центральной частотой сигнала менее 5 % от скорости передачи символов Случайная последовательность данных Порядок передискретизации - 4
Остаточная ошибка для QPSK
Тестовый сигнал	Опорный фильтр — RC Измерительный фильтр — RRC с коэффициентом спада 0,35 Результирующая длина - 150 символов Центральная частота - 1 ГГц Порядок передискретизации - 4
Остаточная ошибка вектора модуляции EVM (СКЗ)
Символьная скорость 100 кГц 1 МГц 10 МГц	< 0,8% (ном.) < 1,0% (ном.) < 1,2% (ном.)
Остаточная ошибка для FSK
Тестовый сигнал	Опорный фильтр — RC Измерительный фильтр — RRC с коэффициентом спада 0,35 Результирующая длина - 150 символов Центральная частота - 1 ГГц Порядок передискретизации - 4
Остаточная ошибка FSK
Символьная скорость 10 МГц	< 1,5% (ном.)

Документы

RSA800-VSA

244.5 Кб

Комплектация

RSA800-VSA - опция проведения анализа векторных сигналов – цифро-буквенный код
