S1220 ASK-FSK Demodulation Analysis - ПО демодуляции и анализа параметров сигналов с амплитудной и частотной манипуляцией анализаторами RIGOL DSA800

Сравнить

S1220 – программная опция демодуляции и анализа параметров сигналов с амплитудной (ASK) и частотной (FSK) манипуляцией анализаторов спектра RIGOL DSA875/TG, DSA832/TG и DSA832E/TG.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

Цена по запросу

Характеристики

Модель

S1220 ASK-FSK Demodulation Analysis

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

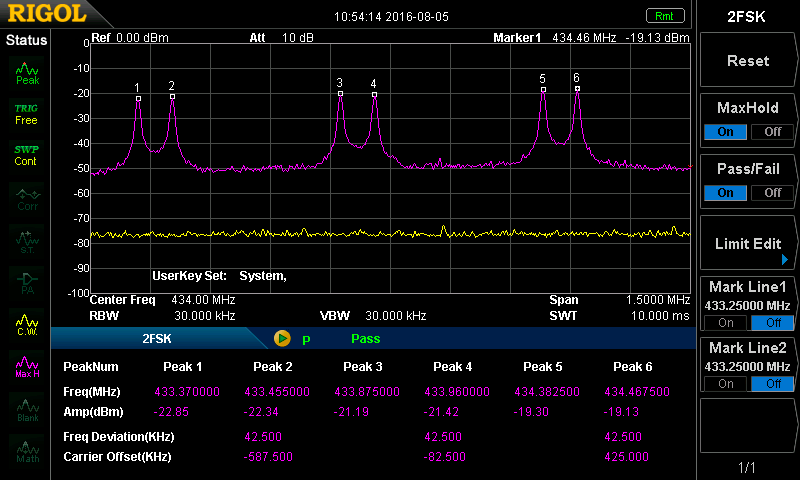

Описание S1220 ASK-FSK

Ключевые особенности

Выделение опорных символов;
Поддержка манчестерского кодирования;
Отображение формы сигнала, глазковой диаграммы, символа и результатов демодуляции в одном интерфейсе;
Установка опорного положения осциллограмм и глазковой диаграммы по мере необходимости;
Обеспечение режимов одиночной/непрерывной развертки, позволяющие наблюдать результаты демодуляции в любой момент времени;
Загрузка сохраненных данных конфигурации для повышения эффективности;
Демонстрационные версии для обучающих целей без подключения прибора и приобретения лицензии.

Преимущества

Широкие возможности обработки сигналов;
Быстрая поставка;
Оптимальная стоимость.

Похожие аналоги

RSA5000-VSA,
RSA3000-VSA.

Характеристики

Модель

S1220 ASK-FSK Demodulation Analysis

Характеристики S1220 ASK-FSK Demodulation Analysis

Наименование	Значение
Анализ демодуляции ASK/FSK
Диапазон частот анализа	от5 МГц до 3,2 ГГц/7,5 ГГц
Точность анализа несущей, ном	±2 дБ
Диапазон изменения несущей, ном	от -30 дБм до +20 дБм,
Разрешение отображения несущей	0,01 дБм
Измерения параметров ASK
Диапазон скорости передачи символов	от 1 кГц до 100 кГц
Глубина демодуляции	от 5% до 95%
Точность значения отображения, ном.	±4%
Разрешение отображения	0,1%
Измерения параметров FSK
Девиация	от 1 кГц до 400 кГц
Диапазон скорости передачи символов, β — отклонение радиочастоты от скорости передачи символов (отклонение/скорость)	от 1 кГц до 12 кГц 1≤β≤32 от 12 кГц до 25 кГц 1≤β≤16 от 25 кГц до 50 кГц 1≤β≤8 от 50 кГц до 100 кГц 1≤β≤4
Точность значения отображения, ном.	±4%
Разрешение отображения	0,01 Гц

Документы

S1220

191.9 Кб

Комплектация

Программная опция S1220 ASK-FSK Demodulation Analysis – 1 программный пакет.

Похожие товары

Сравнить Удалить из сравнения

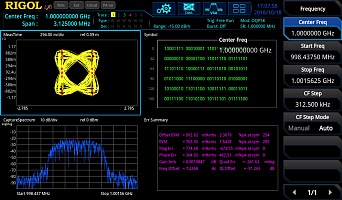

Rigol RSA5000-VSA - опция векторного анализа
