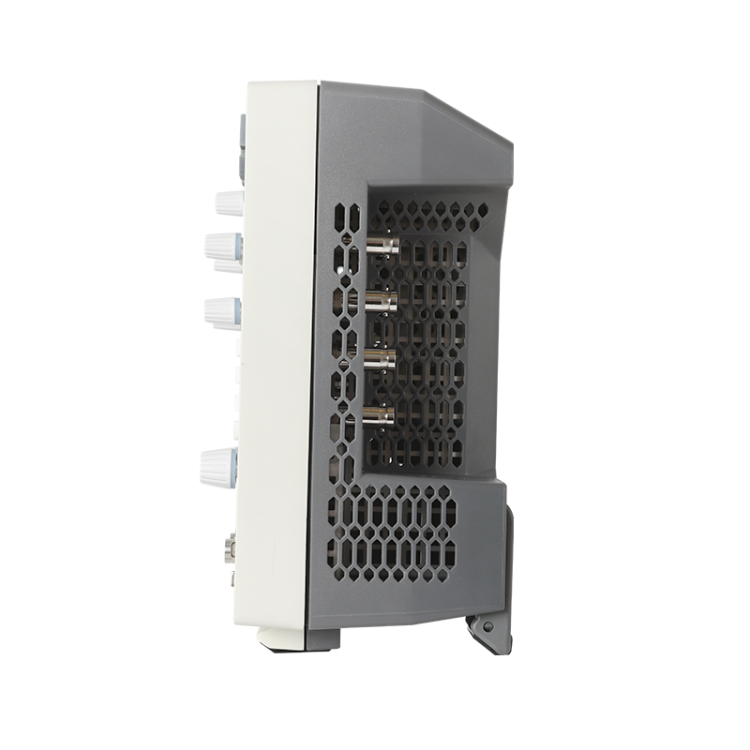

RIGOL DHO1072 — цифровой осциллограф

Время нарастания (от 10% до 90%, типовое)

≤5 нс

Количество входных каналов

2 аналоговых входа + 1 внешний вход запуска

Режим выборки

Выборка в реальном времени

Максимальная частота дискретизации

2 Гвыб/с (1 канал)

1 Гвыб/с (2 канала)

Максимальная глубина памяти

50 млн. точек (25 млн. точек - два канала) – стандарт.

100 млн. точек (50млн. точек - два канала) - опция HDO1000-RLU-01.

Максимальная скорость захвата сигнала

50000 осц/сек (векторный режим)

1500000 осц/сек (режим UltraAcquire)

Вертикальное разрешение

Эффективное количество ENOB (тип.)

12 бит

> 8 бит

Вертикальное разрешение в режиме высокого разрешения

14 бит, 16 бит

Аппаратная запись и воспроизведение сигналов в реальном времени

Макс. 500 000 кадров

Пиковый детектор

Захват глитчей от 2 нс

Тип и размер встроенного дисплея

10,1 дюймовый емкостный дисплей с функцией мультитач;

Разрешение встроенного дисплея

1280 х 800 пикселей;

Система вертикального отклонения

Входная связь

По постоянному току, переменному току или заземление

Входной импеданс

1 МОм ± 1%

Входная емкость

19 пФ ± 3 пФ

Диапазон ослабления пробников

0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X,1000X, 2000X, 5000X

Максимальное входное напряжение:

300 В(скз) CAT I, 400 В(пик) (DC + В(пик))

Чувствительность по вертикали:

От 500 мкВ/дел до 10 В/дел

Диапазон смещения по постоянному току:

±1 В (≤ 65 мВ/дел)

±10 В (свыше 65 мВ/дел до 270 мВ/дел)

±20 В (свыше 270 мВ/дел до 2.75 В/дел)

±100 В (свыше 2.75 мВ/дел до 10 В/дел)

Динамический диапазон

±4 делений (12 бит)

Ограничение пропускной способности

(типовое)

20 МГц, полный; выбирается для каждого канала.

Погрешность коэффициента усиления

±2% от полной шкалы

Погрешность смещения

≤200 мВ/дел: (±0,1 дел; ±2 мВ; ±1,5% смещения)

>200 мВ/дел: (±0,1 дел; ±2 мВ; ±1% смещения)

ESD защита

±8 кВ (на входе BNC)

Изоляция между каналами

≥100:1

Горизонтальная развертка

Диапазон временной развертки

От 2 нс/дел до 1000 с/дел

Разрешение по времени

400 пс

Погрешность частоты опорного генератора

±2,5 х 10^-6/год

Задержка между каналами

≤2 нс

Диапазон задержки времени

Предварительный запуск: -5 дел.

Пост запуск: 1 с или 100 дел (в зависимости от того, что больше)

Переключение с канала на канал

Диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс

Режимы

YT Режим по умолчанию

XY На канале ½

SCAN Базовое время сканирования ≥ 200 мс/дел

ROLL Временная база: ≥50 мс/дел или ≥100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы.

Система запуска

Источник сигнала запуска

Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока.

Режим запуска

Автоматический, нормальный, одиночный

Связь синхронизации

AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)

Подавление шумов

Увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение

Диапазон удержания

От 8 нс до 10 с

Полоса пропускания системы запуска:

            внутренний источник запуска

Полоса пропускания аналоговых входов

            внешний вход запуска

200 МГц

Чувствительность системы запуска:

            внутренний источник запуска

0,5 деления; ≥50 мВ/дел

            внешний вход запуска

200 мВ (пик-пик) (DC – 100 МГц);

500 мВ (пик-пик) (100 МГц – 200 МГц)

Импеданс внешнего входа запуска

1 МОм ±1%, BNC разъем

Отклонение запуска(типовое)

Нормальный прием, пограничный триггер, уровень триггера, расположенный около 50% от внешнего входного сигнала

Диапазон установки порога срабатывания запуска:

            внутренний источник запуска

± 5 делений от центра экрана

            внешний вход запуска

± 5 В

            питающая сеть переменного тока

Фиксированное значение 40% - 60 %

Типы запуска

Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту, по протоколам: I2C, SPI, RS232/UART, CAN, LIN.

Поиск и навигация

Тип

По нарастанию и ширина импульса.

Источник

Аналоговые каналы

Копирование

Копирование в/из системы запуска; независимые настройки, включая настройку порогового уровня и условий запуска.

Отображение результатов

Событие просматриваются или экспортируется во внешнюю/внутреннюю память.

Навигация

Время: просмотр полученных сигналов во временном порядке.

Событие: используются элементы управления навигацией для перехода к найденным событиям поиска.

Сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на странице режима UltraAcquire.

Измерение формы сигнала

            Курсорные измерения

Количество курсоров: 2 пары курсоров по осям X и Y.

Ручной режим:

- Отклонение напряжения между курсорами (ΔY).

- Отклонение по времени между курсорами (ΔX).

- Обратная величина ΔX (Гц) (1/ΔX).

Режим отслеживания:

- Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X.

- Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y.

Автоматизированное измерение:

- Позволяет отображать курсор во время автоматического измерения.

Режим XY:

- Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY.

X = Канал 1, Y = Канал 2

Автоматические измерения

Количество измерений:

-41 (в том числе до 14 измерений могут отображаться одновременно на экране).

-Источник измерения:

От CH1 к CH4, от Math1 к Math 4

-Диапазон измерений

Основной вид, увеличение.

Измерения:

-Отображает 33 результата измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно.

Вертикальные измерения:

-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область,

периодическая область и среднеквадратичное значение переменного тока.

Горизонтальные измерения:

-период, частота, время нарастания, время спада, +ширина, -ширина,+режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество

нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -Скорость нарастания.

Другие:

-задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)

Статистика:

-элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчет.

-Устанавливаемое статистическое время

Математические операции

Количество математических функций

Отображает 4 математические функции одновременно

Арифметика

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop

Цветовая гамма

Поддержка БПФ.

БПФ

-Размер записи: до 1 млн. точек.

-Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник.

-Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.

Поиск по пиковым значениям

Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем

Анализ осциллограмм

Запись сигналов

Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000.

Источник сигнала: Все аналоговые каналы.

Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;

способен вычислять, измерять и декодировать

воспроизводимые сигналы.

Тест «Годен/Не годен»

Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана.

Источник сигнала: Все аналоговые каналы.

Цветовая гамма

Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы

Декодирование сигналов последовательной передачи данных

Количество каналов

4, декады и включает/отключает четыре типа протоколов одновременно.

Тип декодируемых каналов

Типовые Parallel, RS232/UART, I²C, SPI, CAN, LIN.

Автоматическое масштабирование

Автоматическое масштабирование

Автоматическое масштабирование минимального напряжения более 10 мВ (размах), рабочего цикла более 1% и частоты более 35 Гц.

Цифровой вольтметр

Функции вольтметра

Источник: все аналоговые каналы.

Измерение напряжения постоянного тока;

измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;

измерение среднеквадратичное значение напряжения переменного тока.

Разрешение 4 разряда.

Поддержка настроек верхнего / нижнего предела; подает звуковой сигнал, когда значение напряжения находится внутри или за пределами предельного диапазона.

Прецизионный частотомер

Функции частотомера

Источник: все аналоговые каналы и выход.

Измерение частоты, периода, сумматор.

Разрешение

От 3 до 6 разрядов (устанавливаемое пользователем)

Частотный диапазон частотомера

Максимальная аналоговая полоса пропускания.

Сумматор

До 48 разрядов

Набор команд управления и программирования

Поддержка набора команд

Стандартные SCPI команды.

Общие характеристики

Тип и размер встроенного дисплея

10.1-дюймовый сенсорный дисплей с управлением «Multi-Touch»

Разрешение встроенного дисплея

1280 х 900 пикселей, соотношение сторон 16:9

Масштабная сетка

10 делений по вертикали х 8 делений по горизонтали

Послесвечение

Выключено;

Бесконечное послесвечение;

Настраиваемое послесвечение (от 100 мс до 10 с)

Яркость

256 уровней интенсивности (LCD, HDMI).

Процессор

Cortex-A72, 1.8 ГГц, 8 ядер

Объем памяти

4 ГГб RAM

Операционная система

Android

Внутренняя энергонезависимая память

8 ГГб

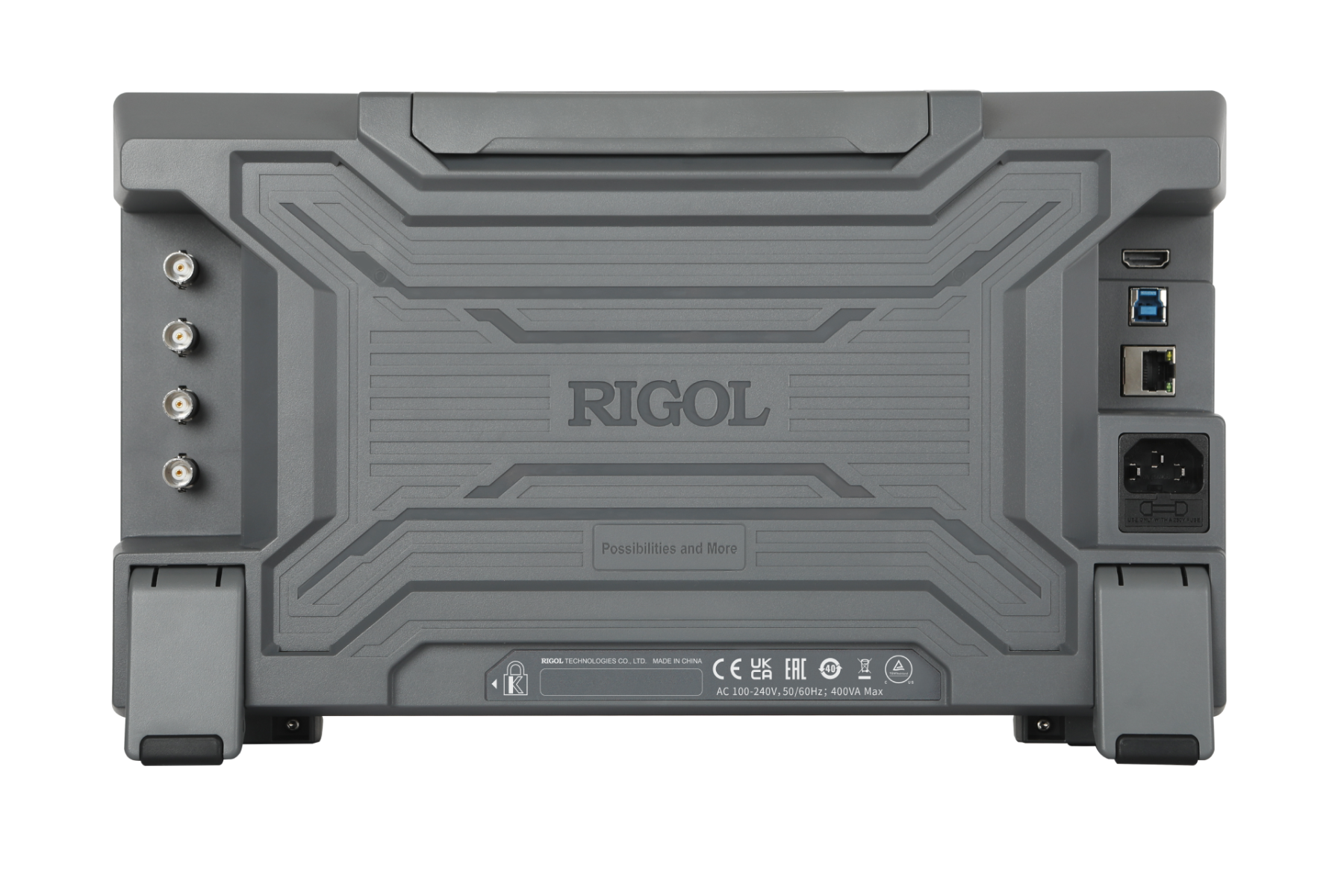

Интерфейсы связи

USB 3.0, LAN

Видеовыход

HDMI

Напряжение и сила тока сети питания

100 В – 240 В, 50-60 Гц

Максимальная потребляемая мощность

400 Вт

Диапазон рабочих температур

От 0℃ до +50℃

Диапазон температур хранения

От -30℃ до +60℃

Относительная влажность

Не более 90%

Габаритные размеры

358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г)

Высота для монтажа в измерительную стойку

4U

Вес

3,8 кг без упаковки

5,37 кг с упаковкой
