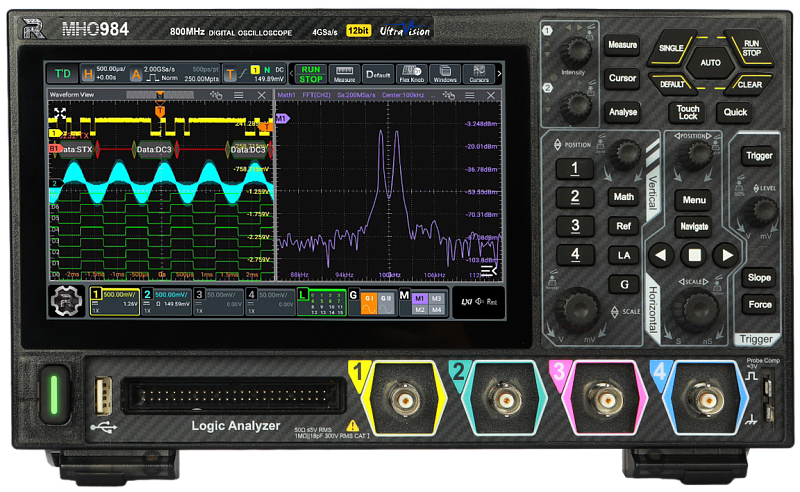

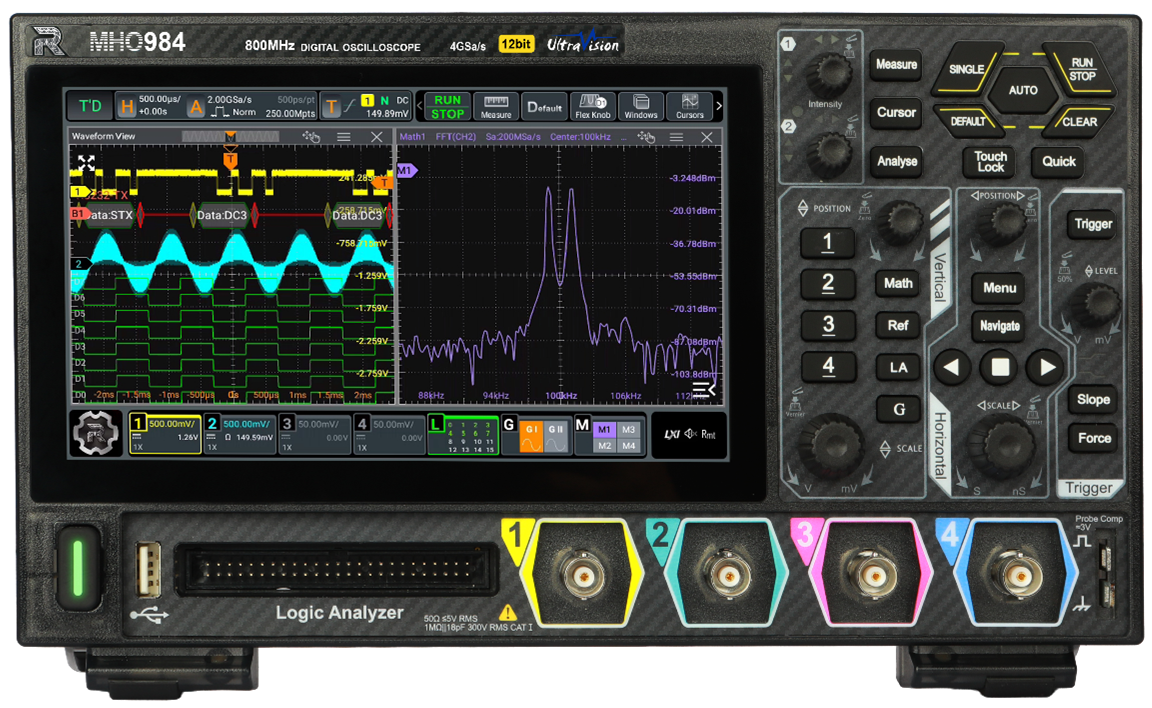

Полоса пропускания аналогового канала:
-50 Ом,-3 дБ
-1 МОм,-3 дБ
|
350 МГц
350 МГц
|
|
Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом
|
1 нс
|
|
Количество входных каналов
|
4 аналоговых входа + 16 логических каналов
|
Количество выходных каналов
(опции MHO900-AFG50, MHO900-AFG100)
|
2-х канальный генератор сигналов произвольной формы
|
Максимальная глубина памяти
(опция MHO900-RLU-05)
|
500 млн. точек (1 канал)
250 млн. точек (2 канала)
125 млн. точек (4 канала)
|
Стандартная глубина памяти
(опция MHO900-RLU-05)
|
100 млн. точек (1 канал)
50 млн. точек (2 канала)
25 млн. точек (4 канала)
|
|
Режим выборки
|
Выборка в реальном времени
|
|
Максимальная частота дискретизации
|
4 Гвыб/с (1 канал)
2 Гвыб/с (2 канала)
1 Гвыб/с (4 канала)
|
|
Вертикальное разрешение (АЦП)
|
12 бит
|
|
Режим высокого разрешения
|
16 бит
|
|
Максимальная скорость захвата
|
30 000 кадров/с (векторный режим)
1 000 000 кадров/с (режим быстрой записи)
|
|
Аппаратная запись и воспроизведение сигналов в реальном времени
|
Макс. 500 000 кадров
|
|
Минимальная длительность захватываемых глитчей
|
500 пс
|
|
Тип и размер встроенного дисплея
|
7 дюймовый емкостный дисплей с функцией мультитач
|
|
Разрешение дисплея
|
1024 х 600 пикселей (16:9)
|
|
Система вертикального отклонения аналоговых каналов
|
|
Входная связь
|
По постоянному току, переменному току, земля
|
|
Входной импеданс
|
1 МОм ± 1%, 50 Ом ± 1%
|
|
Входная емкость
|
18 пФ ± 3 пФ
|
Коэффициенты затухания пробника
|
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем
|
|
Максимальное входное напряжение, с пробником:
|
|
|
1 МОм
|
CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ)
|
|
50 Ом
|
5 В СКЗ
|
|
Стандартное разрешение
|
12 бит
|
|
Режим высокого разрешения
|
16 бит
|
|
Количество эффективных бит (ENOB), тип
|
8,5
|
|
Чувствительность по вертикали:
|
|
|
1 МОм
|
от 1 мВ/дел до 10 В/дел
|
|
50 Ом
|
от 200 мкВ/дел до 1 В/дел
|
|
Диапазон смещения по постоянному току:
|
|
|
1 МОм
|
± 1 В (≥1 мВ/дел, ≤65 мВ/дел)
± 10 В (>65 мВ/дел, ≤274 мВ/дел)
± 20 В (>274 мВ/дел, ≤2,79 В/дел)
± 100 В (>2,79 В/дел, ≤10 В/дел)
|
|
50 Ом
|
±1 В (≥1 мВ/дел, ≤136 мВ/дел)
±4 В (>136 мВ/дел)
|
|
Динамический диапазон
|
±4 делений (12 бит)
|
|
Ограничение полосы пропускания, тип.
|
20 МГц, 250 МГц, полная полоса
|
|
Точность усиления постоянного тока
|
±1% (≥5 мВ)
±2% (<5 мВ)
|
|
Точность смещения постоянного тока
|
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение)
>200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)
|
|
Изоляция между каналами
|
≥100:1 (от постоянного тока до 800 МГц)
|
|
Максимальное статическое напряжение на входном разъёме BNC
|
±8 кВ
|
|
Система вертикального отклонения цифровых каналов
|
|
Количество входных каналов
|
16 (DO-D15), D0~D7, D8~D15.
|
|
Диапазон пороговых уровней
|
±15,0 В с шагом 10 мВ
|
|
Точность установки пороговых уровней
|
± (100 мВ+3% от порогового значения)
|
|
Пороговые уровни
|
Определяемая пользователем (для 8 каналов в группе)
|
|
Максимальное входное напряжение
|
±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик;
|
|
Максимальный входной динамический диапазон
|
±10 В + порог
|
|
Минимальный размах напряжения
|
500 мВ пик-пик
|
|
Входное сопротивление
|
~ 101 кОм ± 1%
|
|
Нагрузка пробника
|
~ 8 пФ
|
|
Вертикальное разрешение
|
1 бит
|
|
Уровень шума (50 Ом, 800 МГц)
|
|
200 мкВ/дел (ограничение 20 МГц)
|
66 мкВ СКЗ
|
|
500 мкВ/дел (ограничение 250 МГц)
|
74,4 мкВ СКЗ
|
|
1 В/дел
|
11,52 мВ СКЗ
|
|
Уровень шума (1 МОм, 500 МГц)
|
|
1 мВ/дел
|
130,8 мкВ СКЗ
|
|
10 В/дел
|
156,36 мВ СКЗ
|
|
Горизонтальная развертка аналоговых каналов
|
|
Диапазон временной развертки
|
от 500 пс/дел до 500 с/дел
точная настройка
|
|
Разрешение по времени
|
100 пс
|
|
Точность временной развёртки
|
±1,5 ppm ± 1 ppm/год
|
Диапазон задержки временной развертки
перед запуском
после запуска
|
-5 дел
макс. 1 с или 100 дел
|
|
Точность измерения приращения временной развертки
|
± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
|
|
Коррекция межканального смещения
|
±100 нс, точность ±1 пс
|
|
Задержка между каналами
|
≤200 пс
|
|
Горизонтальная развёртка
|
YT – по умолчанию
XY – 1/2/3/4 каналы
SCAN - временная развертка ≥ 200 мс/дел
ROLL - временная развертка ≥ 50 мс/дел путем регулировки горизонтальной развертки
|
|
Горизонтальная развертка цифровых каналов
|
|
Минимальная длительность детектируемого импульса
|
5 нс
|
|
Максимальная входная частота
|
200 МГц
|
|
Расхождение каналов
|
±5 нс
|
|
Система сбора данных
|
|
Максимальная частота дискретизации в аналоговом канале
|
4 Гвыб/с (1 канал)
|
|
Обнаружение гличтей, пиковых выбросов
|
до 500 пс
|
|
Максимальная глубина памяти аналогового канала
|
500 Мточек (1 канал), 250 Мточек (2 канала), 125 Мточек (4 канала)
|
|
Режим среднего значения, опционально
|
2, 4, 8, 16…65536
|
|
Режим высокого разрешения
|
14 бит, 16 бит
|
|
Система запуска
|
|
Источник сигнала запуска
|
Аналоговые каналы (1 – 4), цифровые каналы (D0-D15)
|
|
Режим запуска
|
Автоматический, нормальный, одиночный
|
|
Тип связи
|
AC
DC
Подавление высоких частот 200 кГц±20% частота среза (для внутреннего триггера)
Подавление низких частот 180 кГц±20% частота среза (для внутреннего триггера)
|
|
Шумоподавление
|
Увеличивает задержку в цепи триггера (только внутренний триггер), вкл./ выкл.
|
|
Диапазон удержания
|
От 8 нс до 10 с
|
|
Полоса пропускания системы запуска
|
500 МГц (только внутренний триггер)
|
|
Чувствительность системы запуска:
|
|
|
внутренний источник запуска
|
0,5 деления; ≥50 мВ/дел
0,7 деления, при включённом шумоподавлении
|
|
Диапазон установки порога срабатывания запуска
|
± 4 делений от центра экрана (внутренний источник запуска)
|
|
Типы запуска
|
Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, LIN опционально по: FlexRay, I2S, MIL-STD-1553
|
|
Поиск и навигация
|
|
Тип
|
Фронт, ширина импульса
|
|
Источник
|
Аналоговый канал
|
|
Отображение результатов
|
Событие просматриваются или экспортируется во внешнюю/внутреннюю память.
|
|
Навигация
|
По времени: просмотр полученных сигналов в хронологическом порядке.
По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска.
|
|
Измерение формы сигнала
|
|
Курсор
|
Количество курсоров: 2 пары курсоров по осям X и Y.
Ручной режим:
-Отклонение напряжения между курсорами (ΔY).
-Отклонение по времени между курсорами (ΔX).
-Обратная величина ΔX (Гц) (1/ΔX).
Режим отслеживания:
-Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X.
-Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y.
Автоматизированное измерение:
-Позволяет отображать курсор во время автоматического измерения.
Режим XY:
-Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY.
X = Канал 1, Y = Канал 2
|
|
Автоматическое измерение
|
Количество измерений:
-41 (в том числе до 14 измерений могут отображаться одновременно на экране).
-Источник измерения:
CH1 - CH4, D0-D15, Math1 - Math 4
-Диапазон измерений
Основной вид, увеличение.
Измерения:
-Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно.
Вертикальные измерения:
-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область,
периодическая область и среднеквадратичное значение переменного тока.
Горизонтальные измерения:
-период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество
нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания.
Другие:
-задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
Статистика:
-элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт.
-Устанавливаемое статистическое время
|
|
Математическая обработка сигналов
|
|
Количество математических функций
|
Отображает 4 математические функции одновременно
|
|
Арифметика
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
|
|
Цветовая гамма
|
Поддержка БПФ.
|
|
БПФ
|
-Размер записи: до 1 Mточек
-Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина, треугольник.
-Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
|
|
Анализ осциллограмм
|
Запись сигналов
|
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000.
Источник сигнала: Все аналоговые каналы, все цифровые каналы.
Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
способен вычислять, измерять и декодировать
воспроизводимые сигналы.
|
|
Тест «Годен/Не годен»
|
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана.
Источник сигнала: Все аналоговые каналы.
|
|
Гистограмма
|
Источник: любой аналоговый канал, результат автоматических измерений
Тип: горизонтальный, вертикальный, измеренная гистограмма
Измерения статистика: сумма, пики, мин., макс., пик-пик, медиана, сигма…
Статистика: статистика, сумма, пики, мин., макс., пик-пик, медиана, сигма…
Режим дискретизации: поддержка во всех режимах за исключением Zoom, XY, ROLL
|
Цветовая гамма
|
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
|
|
Последовательное декодирование
|
|
Количество декодеров
|
4, поддержка одновременно четырех типа протоколов
|
|
Тип декодируемых каналов
|
Стандарт: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Опционально: CAN-FD, FlexRay, I2S, MIL-STD-1553.
|
|
Построение диаграмм Боде (только при активном AFG)
|
|
Начальная частота
|
10 Гц ~ 3 МГц
|
|
Конечная частота
|
100 Гц ~ 30 МГц
|
|
Точек на декаду
|
10 ~ 100
|
|
Амплитуда на выходе
|
20 мВ ~ 10 В
|
|
Генератор сигналов произвольной формы и стандартных функций (AFG)
|
|
Количество выходных каналов
|
2
|
|
Частота дискретизации
|
1 Гвыб/с
|
|
Вертикальное разрешение
|
16 бит
|
|
Максимальная выходная частота
|
50 МГц (опция AFG50)
100 МГц (опция AFG100)
|
|
Формы выходного сигнала
|
синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)
|
|
Виды поддерживаемой модуляции
|
АМ, ЧМ, ФМ
|
|
Параметры выходных сигналов генераторов
|
|
Синусоидальный сигнал
|
Диапазон частот
|
опция AFG50
|
20 мГц ~ 50 МГц
|
|
опция AFG100
|
2 мГц ~ 100 МГц
|
|
Неравномерность АЧХ @1 кГц@ 0 дБм
|
<10 МГц
|
± 0,2 дБ
|
|
≥10 МГц <100 МГц
|
± 0,5 дБ
|
|
Гармонические искажения (1 В П-П)
|
10 Гц до <10 МГц
|
<- 55 дБн
|
|
≥10 МГц до <50 МГц
|
<- 50 дБн
|
|
≥50 МГц
|
<- 40 дБн
|
|
Негармонические искажения (1 В П-П)
|
10 Гц до <10 МГц
|
<- 60 дБн
|
|
≥10 МГц до <50 МГц
|
<- 50 дБн
|
|
≥50 МГц
|
<- 50 дБн+6 дБ/октаву
|
|
Коэффициент гармоник @1 В П-П @10 Гц до <20 кГц
|
< 0,1%
|
|
Фазовый шум@1 В П-П @20 МГц @ 10 кГц
|
<- 110 дБн/Гц
|
|
Остаточный шум тактового генератора@0 дБм
|
- 50 дБм
|
|
Межканальные искажения @<100 МГц
|
<- 35 дБн
|
|
Фаза
|
0º — 360º с шагом 0,01º
|
|
Прямоугольный сигнал
|
Диапазон частот
|
опция AFG50
|
20 мГц ~ 10 МГц
|
|
опция AFG100
|
2 мГц ~ 20 МГц
|
|
Время нарастания и спада (тип)@50 Ом@ ≤ 2 В П-П
|
<10 нс
|
|
Выброс@>1 кГц@ 0 дБм
|
<5%
|
|
Ширина рабочего цикла
|
1% — 99%
|
|
Джиттер@>1 кГц@ 0 дБм
|
500 пс
|
|
Фаза
|
0º — 360º с шагом 0,01º
|
|
Пилообразный сигнал
|
Диапазон частот
|
опция AFG50
|
20 мГц ~ 1 МГц
|
|
опция AFG100
|
2 мГц ~ 2 МГц
|
|
Нелинейность (тип) @1 кГц@ 1 В П-П @симметрия 100%@ в пределах 10%-90% ампл.
|
<1%
|
|
Симметрия
|
0 ~ 100%
|
|
Фаза
|
0º — 360º с шагом 0,01º
|
|
Белый шум@ -3 дБ
|
>100 МГц
|
|
Сигнал произвольной формы
|
Диапазон частот
|
опция AFG50
|
20 мГц ~ 10 МГц
|
|
опция AFG100
|
2 мГц ~ 20 МГц
|
|
Длина записи
|
16 кточек
|
|
Формат файла
|
CSV
|
|
Предустановленные сигналы
|
Частотный диапазон
|
опция AFG50
|
20 мГц ~ 10 МГц
|
|
опция AFG100
|
2 мГц ~ 20 МГц
|
|
Частотные параметры
|
Точность установки@10 МГц
|
±1,5 ppm±1 ppm/год
|
|
Разрешение
|
0,1 Гц или 10 бит (большая из этих величин)
|
|
Амплитудные параметры
|
Динамический диапазон @50 Ом
|
1 мВ ПИК-ПИК ~ 10 В ПИК-ПИК
(≤ 50 МГц)
1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК
(≤ 100 МГц)
|
|
Динамический диапазон @ High Z
|
2 мВ ПИК-ПИК ~ 20 В ПИК-ПИК
(≤ 50 МГц)
2 мВ ПИК-ПИК ~ 10 В ПИК-ПИК
(≤ 100 МГц)
|
|
Разрешение
|
0,1 мВ П-П или 3 бита (большая из этих величин)
|
|
Точность установки@sin 1 кГц@ 0 В смещ.
|
±1,5% от установленного уровня + 5 мВ П-П
|
|
Единицы измерения
|
В П-П
|
|
Смещение постоянного тока
|
Диапазон @ В П-П
|
±5 В П (AC+DC) @ 50 Ом
±10 В П (AC+DC) @ High Z
|
|
Разрешение
|
1 мВ или 4 бита
|
|
Точность установки@
|
± (1,5 % от значения настройки смещения + 5 мВ + 0,5 % от амплитуды) @ 50 Ом
± (1,5 % от значения настройки смещения + 5 мВ + 1 % от амплитуды) @ High Z
|
|
Выходное сопротивление @ 0 дБм@0 ВDC @ тип
|
50 Ом± 1%
|
|
Модуляция
|
AM
|
Модулирующие сигналы
|
синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум
|
|
Форма несущей
|
синус, прямоугольник, пила
|
|
Источник модуляции
|
внутренняя
|
|
Глубина модуляции
|
0 ~ 120 %
|
|
Диапазон модулирующих частот
|
2 мГц ~ 1 МГц
|
ЧМ
|
Модулирующие сигналы
|
синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум
|
|
Форма несущей
|
синус, прямоугольник, пила
|
|
Источник модуляции
|
внутренний
|
|
Девиация частоты
|
2 мГц – до частоты несущей
|
|
Диапазон модулирующих частот
|
2 мГц ~ 1 МГц
|
ФМ
|
Модулирующие сигналы
|
синус, прямоугольник, треугольник, нарастающая пила, спадающая пила, шум
|
|
Форма несущей
|
синус, прямоугольник, пила
|
|
Источник модуляции
|
внутренний
|
|
Фазовый сдвиг
|
0º — 360º, по умолчанию 90º
|
|
Диапазон модулирующих частот
|
2 мГц ~ 1 МГц
|
|
Автоматическое масштабирование
|
|
Автоматическое масштабирование
|
минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц.
|
|
Цифровой вольтметр
|
|
Источник сигнала
|
Любой аналоговый канал
|
|
Цифровой вольтметр
|
3 разряда, измерение напряжения постоянного и переменного тока
|
|
Функции вольтметра
|
Измерение напряжения постоянного тока;
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;
измерение среднеквадратичного значения напряжения переменного тока
|
|
Высокоточный частотомер
|
|
Источник сигнала
|
любой аналоговый канал, любой цифровой канал
|
|
Высокоточный частотомер
|
от 3 до 6 разрядов (устанавливаемое пользователем)
|
|
Функции частотомера
|
измерение частоты, периода, сумматор
|
|
Частотный диапазон частотомера
|
от 0 до 800 МГц
|
|
Сумматор
|
до 48 разрядов
|
|
Набор команд
|
|
Поддержка формата команд
|
IEEE488.2 (SCPI)
|
|
Формирование
|
сообщений об ошибках, отчетов о состоянии, синхронизация
|
|
Общие характеристики
|
|
Тип и размер встроенного дисплея
|
7-дюймовый сенсорный дисплей с управлением «Multi-Touch»
|
|
Разрешение встроенного дисплея
|
1024 х 600 пикселей, формат 16:9
|
|
Масштабная сетка
|
8 делений по вертикали х 10 делений по горизонтали
|
|
Послесвечение
|
Выключено;
Бесконечное послесвечение;
Настраиваемое послесвечение (от 100 мс до 10 с)
|
|
Яркость
|
256 уровней интенсивности (LCD, HDMI).
|
|
Процессор
|
Cortex-A72, 1,8 ГГц шесть ядер
|
|
Объем памяти
|
4 ГБ RAM
|
|
Операционная система
|
Android
|
|
Внутренняя энергонезависимая память
|
32 ГБ
|
|
Интерфейсы связи
|
USB 2.0 host, device, LAN 10/100 Base-T LXI-C, Web Control
|
|
Выход триггера AUX
|
BNC на задней панели
|
|
Видеовыход
|
HDMI 1.4
|
|
Выход меандра (калибровка пробников)
|
1 кГц, амплитуда 0 - 3 В П-П, прямоугольный сигнал
|
|
Напряжение и сила тока электропитания
|
DC 20 В, 5 A
|
|
Интерфейс питания
|
Type-C
|
|
Максимальная потребляемая мощность
|
70 Вт
|
|
Диапазон рабочих температур
|
От 0℃ до +50℃
|
|
Диапазон температур хранения
|
От -30℃ до +60℃
|
|
Относительная влажность
|
Не более 90% (без конденсации)
|
|
Габаритные размеры (ШхВхГ)
|
265,35 х 161,75 х 77,38 мм
|
|
Вес нетто
|
1,6 кг
|
|
Энергонезависимая память
|
Хранение файлов в форматах: настройки (*.stp),
изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin)
Внутренняя емкость: 32 ГБ
Опорные сигналы: 10 видов
|
