Комбинированный цифровой осциллограф смешанных сигналов с полосой пропускания 2 ГГц и большим цветным сенсорным дисплеем.
Набор опций MSO8000-BND в подарок до 30.09.2026.
Просим уточнять актуальные цены у менеджеров компании.
Внесен в Госреестр СИ РФ
Гарантия 3 года (не распространяется на пробники и аксессуары).
Описание осциллографа RIGOL MSO8204
Цифровой осциллограф RIGOL MSO8204 – измерительный прибор, оснащенный 4-мя аналоговыми каналами с полосой пропускания 2 ГГц, 16-ю цифровыми каналами (требуется пробник RPL2316), 2-х канальным генератором сигналов произвольной формы (опция), выполнен в компактном корпусе.
Осциллограф RIGOL MSO8204 объединяет 7 приборов в одном:
- цифровой осциллограф,
- генератор сигналов произвольной формы (опция),
- анализатор спектра (FFT),
- цифровой вольтметр,
- высокоточный частотомер и сумматор,
- анализатор протоколов последовательной передачи данных (опции),
- анализатор логических сигналов.
RIGOL MSO8204 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.
Особенности и преимущества
- Количество входных аналоговых каналов – 4
- Количество входных цифровых каналов – 16
- Количество выходных каналов генератора сигналов произвольной формы – 2 (опция)
- Максимальная полоса пропускания (50 Ом) – 2000 МГц
- Максимальная частота дискретизации – 10 Гвыб/с
- Максимальная глубина памяти аналогового канала – 500 Мвыб
- Скорость захвата осциллограмм 600 000 осц/с
- Разрешение по вертикали – от 8 до 12 бит
- Анализ спектра – 1 млн. точек
- Размер сенсорного дисплея – 10,1 дюйма.
Практическое применение
- измерение параметров и анализ высокочастотных сигналов, сигналов шин передачи данных (опционально);
- анализ параметров напряжения источников питания (опция);
- использование в производственной деятельности.
Области применения
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Исследования и обучение
Назначение

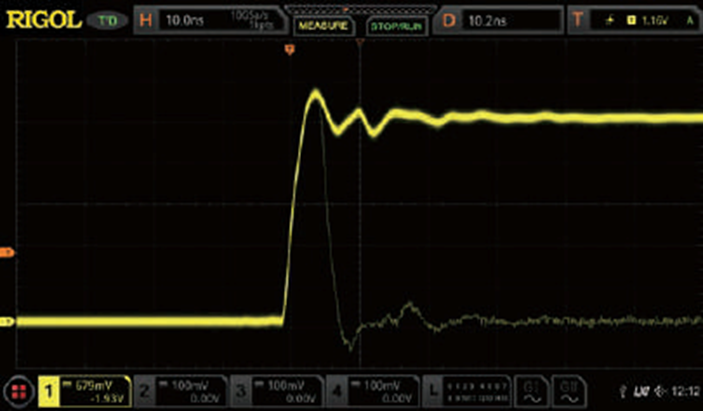

Полоса пропускания 2 ГГц, частота дискретизации 10 Гвыборок/с
Разрешение до 2 пс, при минимальном шаге временной развертки, по доступной цене

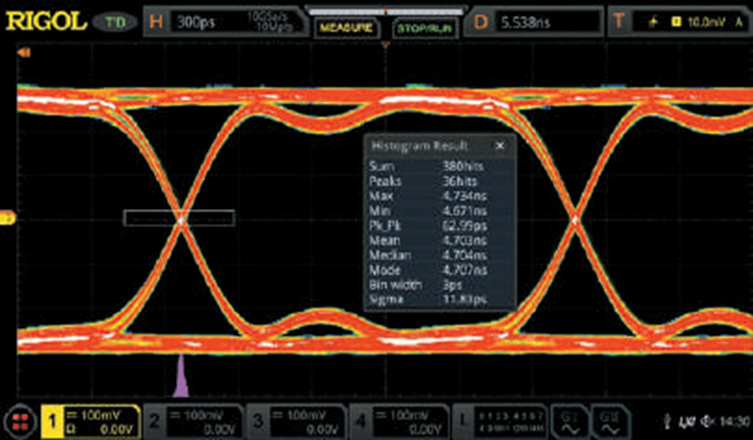

Глазковая диаграмма в реальном времени
Удобный инструмент анализа высокоскоростных интерфейсов передачи данных

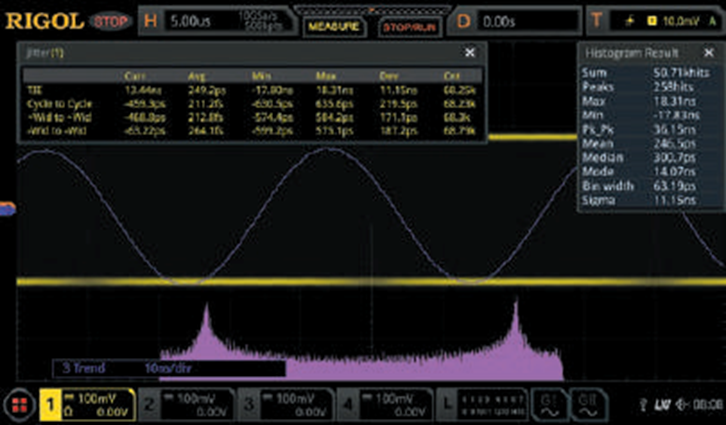

Расширенные измерения джиттера
Измерение TIE для тактового сигнала, анализ результатов измерения с помощью графика тренда и гистограммы

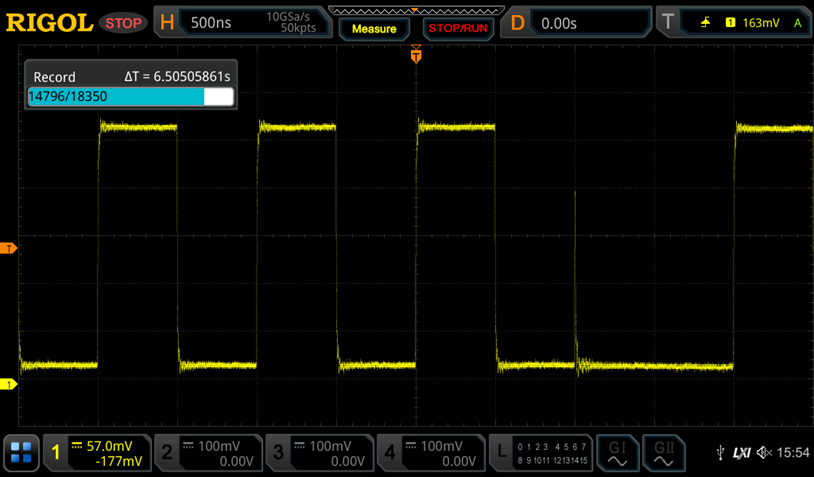

Скорость обновления >600 000 осц./с
Благодаря высокой скорости захвата сигналов до 600 000 сигналов в секунду, сокращается время задержки, упрощается обнаружение помех и других случайных событий в сигнале.

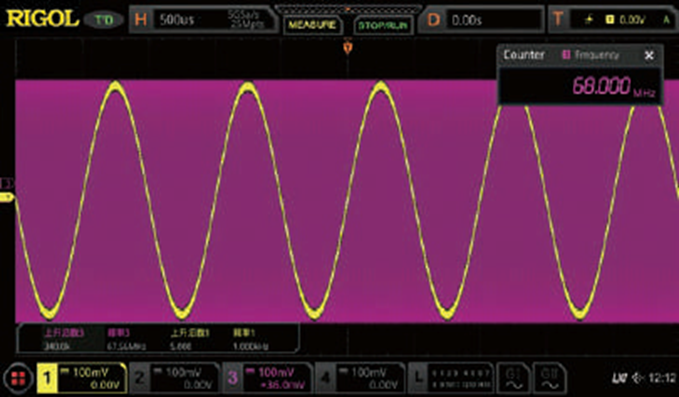

Автоматические измерения
Измерение частоты и амплитуды входного сигнала встроенными функциональными приборами

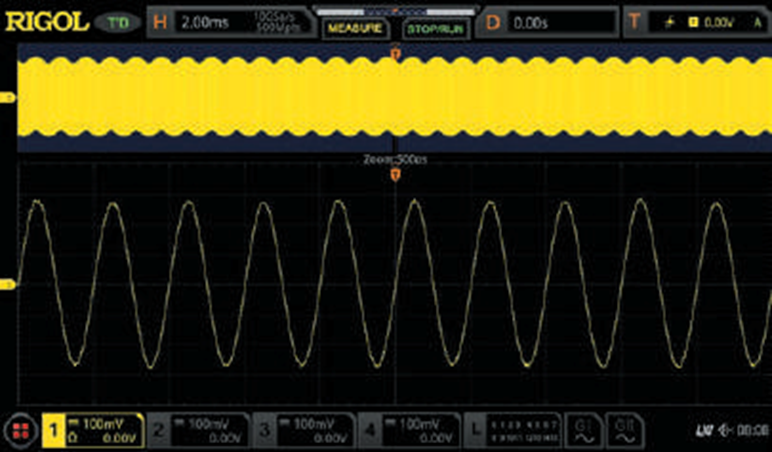

Глубина памяти 500 Мвыборок, запись и воспроизведение 450 000 кадров
Функция аппаратной записи сигналов использует технологию сегментированного хранения, которая позволяет выборочно захватывать и сохранять интересующие пользователя сигналы, устанавливая условия запуска и отмечая время на сигналах. Это не только обеспечивает эффективность захвата, но и дополнительно увеличивает общее время наблюдения за сигналами.
Мы предлагаем купить цифровые осциллографы RIGOL MSO8204 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все осциллографы имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.
Заказать цифровой осциллограф MSO8204 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.
| Аналоговые каналы | 4 |
| Цифровые каналы | 16 |
| Аналоговая полоса пропускания | 2 ГГц |
| Макс. частота дискретизации | 10 Гвыб/с |
| Длина записи | 500 Мточек |
| Макс.скорость захвата осциллограмм | 600,000 осц/с |
| Внесен в Госреестр | Да |
| Размеры | 41*22.4*13.5 |
| Масса, кг | 4 |
| Модель | RIGOL MSO8204 |
