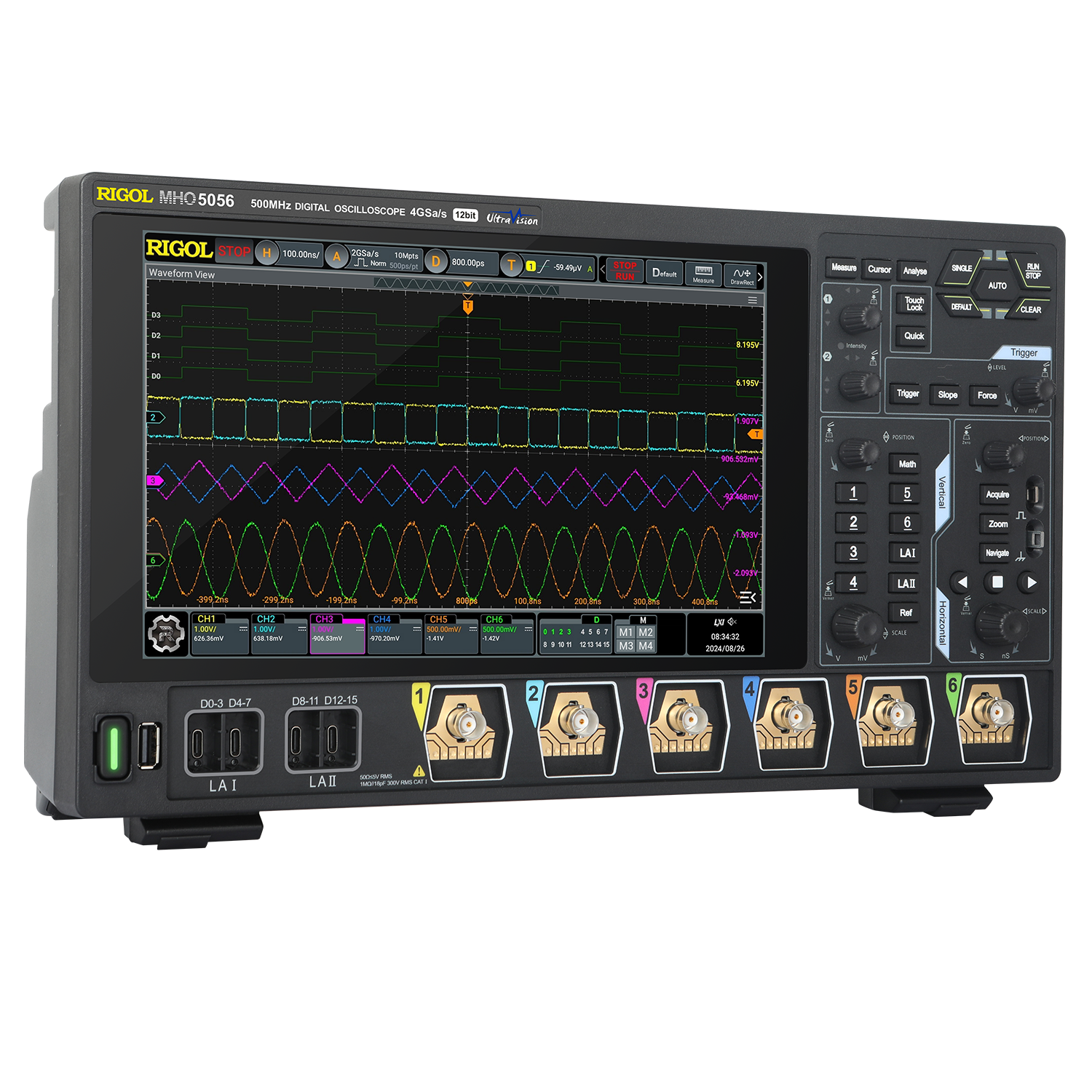

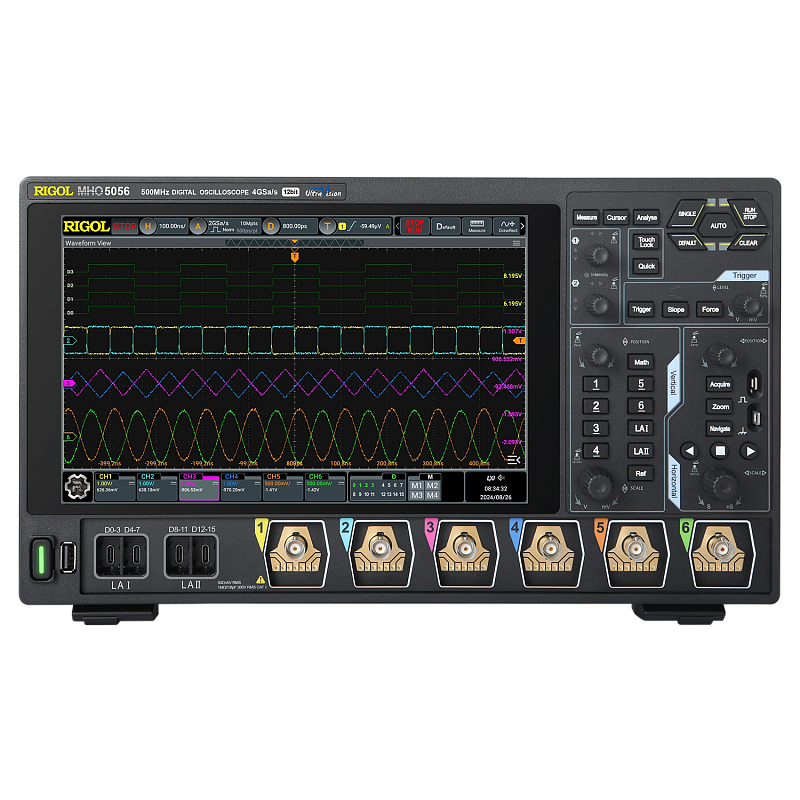

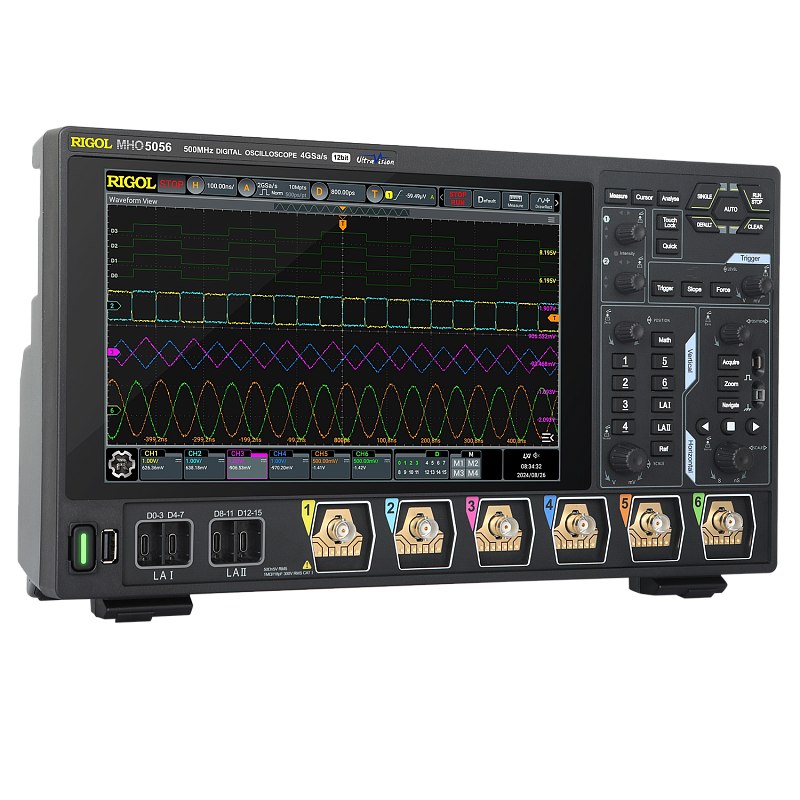

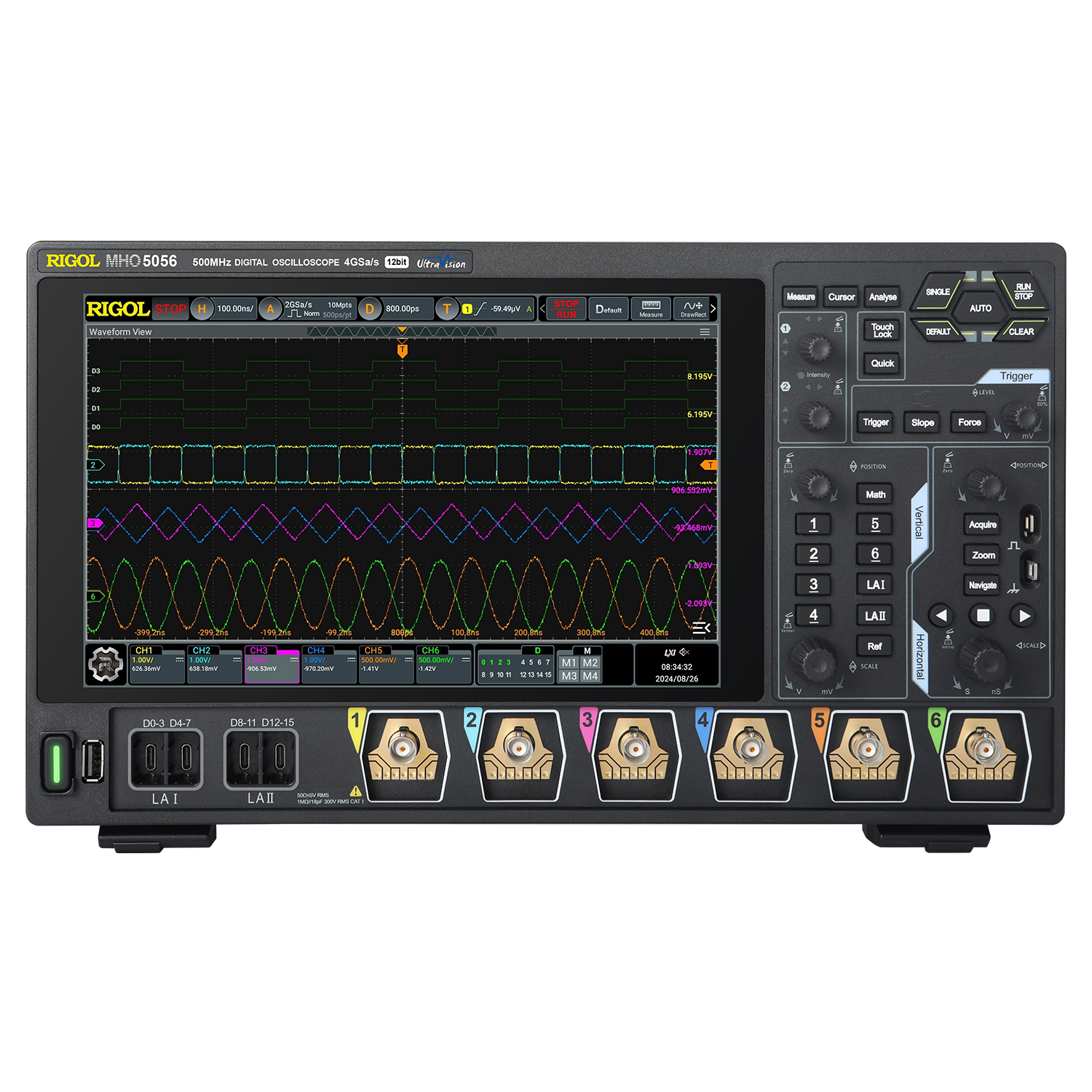

Полоса пропускания аналогового канала:
-50 Ом,-3 дБ
-1 МОм,-3 дБ
|
500 МГц
500 МГц
|
|
Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом
|
≤ 750 пс
|
|
Количество входных каналов
|
6 аналоговых входов + 1 внешний вход запуска + 16 логических каналов
|
|
Максимальная глубина памяти
|
500 млн. точек (1 канал, 3 канала)
250 млн. точек (6 каналов)
|
|
Режим выборки
|
Выборка в реальном времени
|
|
Максимальная частота дискретизации
|
4 Гвыб/с (1 канал, 3 канала)
2 Гвыб/с (при всех включенных каналах)
|
|
Максимальная скорость захвата сигнала
|
200 000 осц./сек (векторный режим)
1 000 000 осц./сек (режим UltraAcquire)
|
|
Вертикальное разрешение (АЦП)
|
12 бит
|
|
Режим высокого разрешения
|
16 бит
|
|
Аппаратная запись и воспроизведение сигналов в реальном времени
|
Макс. 500 000 кадров
|
|
Тип и размер встроенного дисплея
|
10,1 дюймовый емкостный дисплей с функцией мультитач
|
|
Разрешение дисплея
|
1280 х 800 пикселей
|
|
Система вертикального отклонения аналоговых каналов
|
|
Входная связь
|
По постоянному току, переменному току или заземление
|
|
Входной импеданс
|
1 МОм ± 1%, 50 Ом ± 1%
|
|
Входная емкость
|
19 пФ ± 3 пФ
|
|
Настройка затухания пробника
|
0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X,
0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
|
|
Автоматическое идентификация пробников
|
RIGOL
|
|
Максимальное входное напряжение, с пробником:
|
|
|
1 МОм
|
CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ)
|
|
50 Ом
|
5 В СКЗ
|
|
Стандартное разрешение
|
12 бит
|
|
Режим высокого разрешения
|
16 бит
|
|
Эффективное разрешение (ENOB)
|
> 8 бит
|
|
Чувствительность по вертикали:
|
|
|
1 МОм
|
от 100 мкВ/дел до 10 В/дел
|
|
50 Ом
|
от 100 мкВ/дел до 1 В/дел
|
|
Диапазон смещения по постоянному току:
|
|
|
1 МОм
|
± 1 В (≥1 мВ/дел, ≤65 мВ/дел)
± 10 В (>65 мВ/дел, ≤270 мВ/дел)
± 20 В (>270 мВ/дел, ≤2,75 В/дел)
± 100 В (>2,75 В/дел, ≤10 В/дел)
|
|
50 Ом
|
±1 В (≥1 мВ/дел, ≤135 мВ/дел)
±4 В (>135 мВ/дел)
|
|
Динамический диапазон
|
±4 делений (12 бит)
|
|
Ограничение полосы пропускания, тип.
|
20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности
|
|
Точность усиления постоянного тока
|
1% (< 5 мВ)
2% (≥ 5 мВ)
|
|
Точность смещения постоянного тока
|
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение)
>200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)
|
|
Изоляция между каналами
|
≥100:1 (от постоянного тока до 500 МГц),
≥30:1 (> 500 МГц)
|
|
Максимальное статическое напряжение на входном разъёме
|
±8 кВ
|
|
Система вертикального отклонения цифровых каналов
|
|
Количество входных каналов
|
16 (DO-D15), 4 группы каналов по 4 канала в каждой, в том числе: D0~D3, D4~D7, D8~D11, D12~D15.
|
|
Диапазон пороговых уровней
|
±15,0 В с шагом 10 мВ
|
|
Точность установки пороговых уровней
|
± (100 мВ+3% от порогового значения)
|
|
Виды пороговых уровней
|
ТТЛ (1,4 В), КМОП5.0(2,5 В), КМОП3.3(1,65 В), КМОП2.5(1,25 В), CMOS1.8(0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS(1,2 В), 0,0 В, определяемая пользователем (4 канала с набором регулируемых порогов)
|
|
Максимальное входное напряжение
|
±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик;
|
|
Максимальный входной динамический диапазон
|
±10 В + порог
|
|
Минимальный размах напряжения
|
500 мВ пик-пик
|
|
Входное сопротивление
|
~ 101 кОм
|
|
Нагрузка пробника
|
~ 8 пФ
|
|
Вертикальное разрешение
|
1 бит
|
|
Горизонтальная развертка
|
|
Диапазон временной развертки
|
от 500 пс/дел до 500 с/дел
точная настройка
|
|
Разрешение по времени
|
100 пс
|
|
Точность временной развёртки
|
±1,5 ppm ± 1 ppm/год
|
Диапазон задержки временной развертки
перед запуском
после запуска
|
-5 дел
макс. 1 с или 100 дел
|
|
Точность измерения приращения временной развертки
|
± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
|
|
Коррекция межканального смещения
|
±100 нс, точность ±1 пс
|
|
Задержка между каналами
|
≤500 пс
|
|
Горизонтальная развёртка
|
YT – по умолчанию
XY – 1/2/3/4/5/6/7/8 каналы
SCAN - временная развертка ≥ 200 мс/дел
ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки
|
|
Система сбора данных
|
|
Обнаружение гличтей, пиковых выбросов
|
до 500 пс
|
|
Режим среднего значения, опционально
|
2, 4, 8, 16…65536
|
|
Режим высокого разрешения
|
14 бит, 16 бит
|
|
Скорость захвата и записи сигналов
|
до 1 000 000 осц/с
|
|
Скорость захвата сигналов в векторном режиме
|
осц/с
|
|
Система запуска
|
|
Источник сигнала запуска
|
Аналоговые каналы (1 – 6), внешний вход, питающая сеть переменного тока
|
|
Режим запуска
|
Автоматический, нормальный, одиночный
|
|
Тип связи
|
AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
|
|
Шумоподавление
|
Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл
|
|
Диапазон удержания
|
От 8 нс до 10 с
|
|
Полоса пропускания системы запуска:
|
|
|
внутренний источник запуска
|
Полоса пропускания аналоговых входов
|
|
внешний вход запуска
|
200 МГц
|
|
Чувствительность системы запуска:
|
|
|
внутренний источник запуска
|
0,5 деления; ≥50 мВ/дел
0,7 деления, при включённом шумоподавлении
|
|
внешний вход запуска
|
200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц)
|
|
Импеданс внешнего входа запуска
|
1 МОм ±1%, BNC разъем
|
|
Джиттер триггера
|
≤ 1 нс СКЗ
|
|
Диапазон установки порога срабатывания запуска:
|
|
|
внутренний источник запуска
|
± 5 делений от центра экрана
|
|
внешний вход запуска
|
± 5 В
|
|
питающая сеть переменного тока
|
Фиксированное значение 40% - 60 %
|
|
Типы запуска
|
Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553
|
|
Поиск и навигация
|
|
Тип
|
Фронт, ширина импульса
|
|
Источник
|
Аналоговый канал
|
|
Отображение результатов
|
Событие просматриваются или экспортируется во внешнюю/внутреннюю память.
|
|
Навигация
|
По времени: просмотр полученных сигналов в хронологическом порядке.
По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска.
По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки.
|
|
Измерение формы сигнала
|
|
Курсор
|
Количество курсоров: 2 пары курсоров по осям X и Y.
Ручной режим:
-Отклонение напряжения между курсорами (ΔY).
-Отклонение по времени между курсорами (ΔX).
-Обратная величина ΔX (Гц) (1/ΔX).
Режим отслеживания:
-Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X.
-Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y.
Автоматизированное измерение:
-Позволяет отображать курсор во время автоматического измерения.
Режим XY:
-Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY.
X = Канал 1, Y = Канал 2
|
|
Автоматическое измерение
|
Количество измерений:
-41 (в том числе до 14 измерений могут отображаться одновременно на экране).
-Источник измерения:
CH1 - CH8, Math1 - Math 4
-Диапазон измерений
Основной вид, увеличение.
Измерения:
-Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно.
Вертикальные измерения:
-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область,
периодическая область и среднеквадратичное значение переменного тока.
Горизонтальные измерения:
-период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество
нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания.
Другие:
-задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
Статистика:
-элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт.
-Устанавливаемое статистическое время
|
|
Математическая обработка сигналов
|
|
Количество математических функций
|
Отображает 4 математические функции одновременно
|
|
Арифметика
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
|
|
Цветовая гамма
|
Поддержка БПФ.
|
|
БПФ
|
-Размер записи: до 1 Mточек
-Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник.
-Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
|
|
Анализ осциллограмм
|
Запись сигналов
|
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000.
Источник сигнала: Все аналоговые каналы.
Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
способен вычислять, измерять и декодировать
воспроизводимые сигналы.
|
|
Тест «Годен/Не годен»
|
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана.
Источник сигнала: Все аналоговые каналы.
|
Цветовая гамма
|
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
|
|
Последовательное декодирование
|
|
Количество декодеров
|
4, поддержка одновременно четырех типа протоколов
|
|
Тип декодируемых каналов
|
Стандарт: Parallel, RS232/UART, I²C, SPI,
Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553.
|
|
Автоматическое масштабирование
|
|
Автоматическое масштабирование
|
минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц.
|
|
Цифровой вольтметр
|
|
Источник сигнала
|
Любой аналоговый канал
|
|
Цифровой вольтметр
|
4 разряда, измерение напряжения постоянного и переменного тока
|
|
Функции вольтметра
|
Измерение напряжения постоянного тока;
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;
измерение среднеквадратичного значения напряжения переменного тока
|
|
Высокоточный частотомер
|
|
Источник сигнала
|
любой аналоговый канал, EXT
|
|
Высокоточный частотомер
|
от 3 до 6 разрядов (устанавливаемое пользователем)
|
|
Функции частотомера
|
измерение частоты, периода, сумматор
|
|
Частотный диапазон частотомера
|
от 0 до 500 МГц
|
|
Сумматор
|
до 48 разрядов
|
|
Набор команд
|
|
Поддержка формата команд
|
SCPI
|
|
Формирование
|
сообщений об ошибках, отчетов о состоянии, синхронизация
|
|
Общие характеристики
|
|
Тип и размер встроенного дисплея
|
10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch»
|
|
Разрешение встроенного дисплея
|
1280 х 800 пикселей, формат 16:9
|
|
Масштабная сетка
|
8 делений по вертикали х 10 делений по горизонтали
|
|
Послесвечение
|
Выключено;
Бесконечное послесвечение;
Настраиваемое послесвечение (от 100 мс до 10 с)
|
|
Яркость
|
256 уровней интенсивности (LCD, HDMI).
|
|
Процессор
|
Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер
|
|
Объем памяти
|
4 ГБ RAM
|
|
Операционная система
|
Android
|
|
Внутренняя энергонезависимая память
|
8 ГБ
|
|
Интерфейсы связи
|
USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control
|
|
Выход триггера AUX
|
BNC на задней панели
|
|
Видеовыход
|
HDMI 1.4
|
|
Вход/выход частоты опорного генератора
|
10 МГц ± 10 ppm
|
|
Выход меандра (калибровка пробников)
|
1 кГц, амплитуда 0–3 В, прямоугольный сигнал
|
|
Напряжение и сила тока сети питания
|
100 В – 240 В, 50 – 60 Гц
|
|
Максимальная потребляемая мощность
|
350 ВА
|
|
Диапазон рабочих температур
|
От 0℃ до +55℃
|
|
Диапазон температур хранения
|
От -30℃ до +60℃
|
|
Относительная влажность
|
Не более 90%
|
|
Габаритные размеры (ШхВхГ)
|
335 х 235 х 154 мм
|
|
Высота для монтажа в измерительную стойку
|
5 U
|
|
Вес нетто
|
5,3 кг
|
|
Энергонезависимая память
|
Хранение файлов в форматах: настройки (*.stp),
изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin)
Внутренняя емкость: 8 ГБ
Опорные сигналы: 10 видов
|
