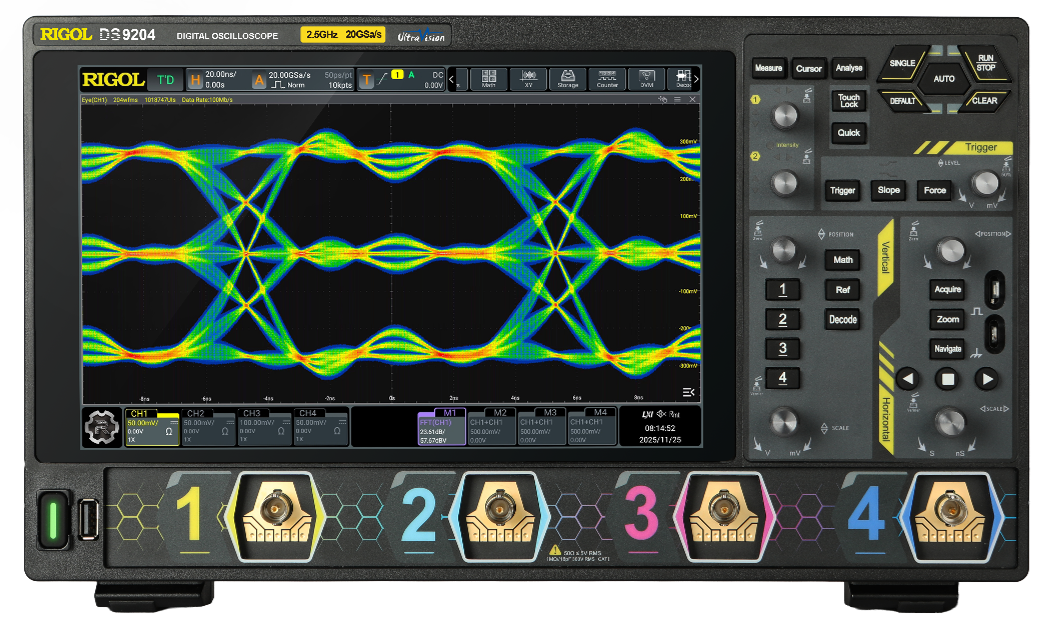

Цифровой осциллограф RIGOL DS9204 – 4-х канальный высокочастотный осциллограф с полосой пропускания 2,5 ГГц, выполненный в компактном корпусе.

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

1 813 040 ₽

За 1 шт.

Характеристики

Аналоговые каналы

Аналоговая полоса пропускания

2,5 ГГц

Макс. частота дискретизации

20 Гвыб/с

Длина записи

2 Гвыб (опция)

Макс.скорость захвата осциллограмм

1000 000 000 осц/с

Размеры

35,8 х 21,5 х 12,5 см

Масса, кг

5,3

Модель

RIGOL DS9204

Все характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

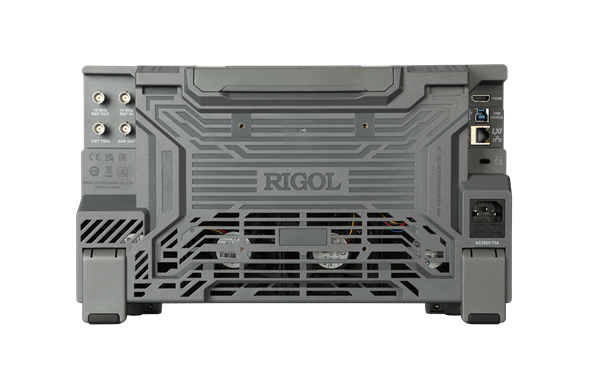

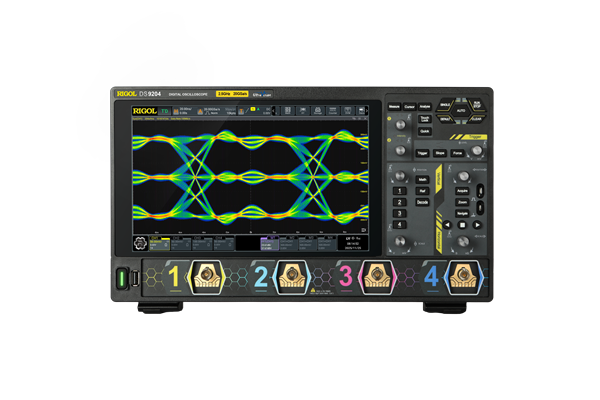

Описание осциллографа

Цифровой осциллограф RIGOL DS9204 – 4-х канальный высокочастотный осциллограф с полосой пропускания 2,5 ГГц, выполненный в компактном корпусе. Осциллограф предназначен для разработки, производства радио- и электрооборудования, измерений параметров электронных устройств в производственных и лабораторных условиях.
Осциллограф RIGOL DS9204 объединяет 5 приборов в одном:

цифровой осциллограф,
анализатор спектра (FFT),
цифровой вольтметр,
высокоточный частотомер и сумматор,
анализатор протоколов последовательной передачи данных (опция).

RIGOL DS9204 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.

Особенности осциллографа

4 аналоговых канала с полосой пропускания до 2,5 ГГц + 1 канал входа широкополосного сигнала внешней синхронизации;
регулируемое разрешение по вертикали от 8 до 16 бит;
максимальная частота дискретизации в реальном времени до 20 Гвыб/с;

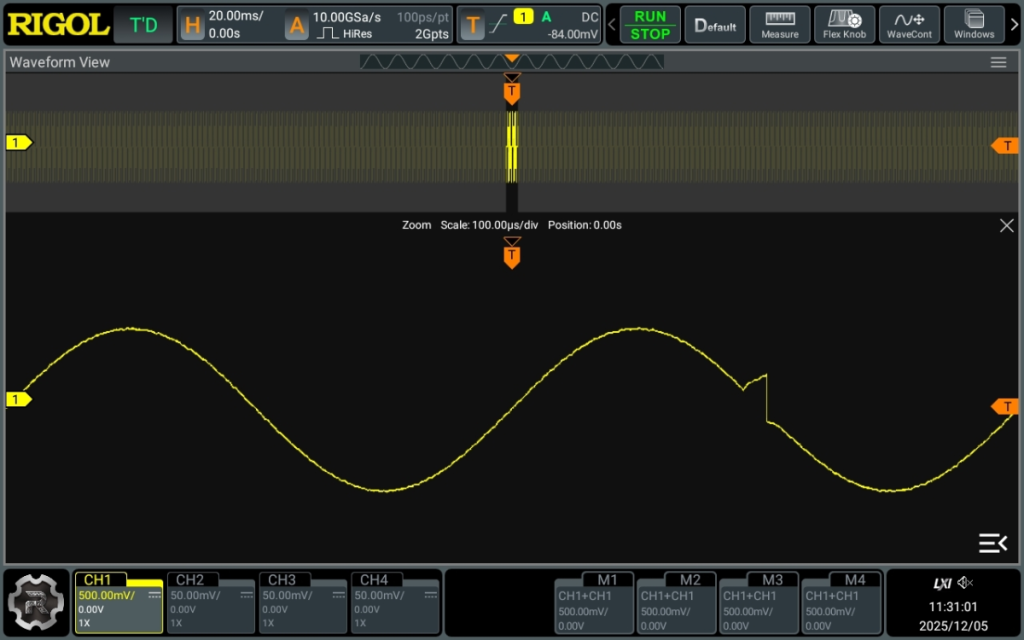

максимальная глубина памяти для хранения данных – до 2 Гвыб (опция);
диапазон установки значений горизонтальной развертки от 50 пс/дел до 500 с/дел;
построение гистограмм;
электронный аттенюатор GaN на входе;
10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
многофункциональная ручка Flex для удобства пользования прибором;
фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
интерфейсы USB, LAN, HDMI;
Web Control.
производителем заявлена работа осциллографа при отрицательных температурах (до минус 10ºС)
опционально: построение и анализ глазковых диаграмм, анализ джиттера, декодирование сигналов протоколов последовательной передачи данных, анализ мощности;
Compliance Test: USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Назначение

Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий;
Функциональное тестирование;
Лабораторные исследования;
Исследования и обучение.

Применение

измерение параметров и анализ высокочастотных сигналов, сигналов шин передачи данных (опционально);
анализ параметров напряжения источников питания (опционально);
использование в производственной деятельности;
опционально: тесты на соответствие требованиям протоколов USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Преимущества

Количество входных аналоговых каналов – 4;
Максимальная полоса пропускания (50 Ом) – 2,5 ГГц;
Максимальная частота дискретизации – 20 Гвыб/с;
Максимальная глубина памяти – 2 Гвыб (опция);
Скорость захвата осциллограмм> 1 000 000 осц/с;
Разрешение по вертикали – от 8 до 16 бит;
Анализ спектра – 1 млн. точек;
Размер сенсорного дисплея – 10,1 дюйма;
Производителем заявлена работа при отрицательных температурах (до минус 10ºС).

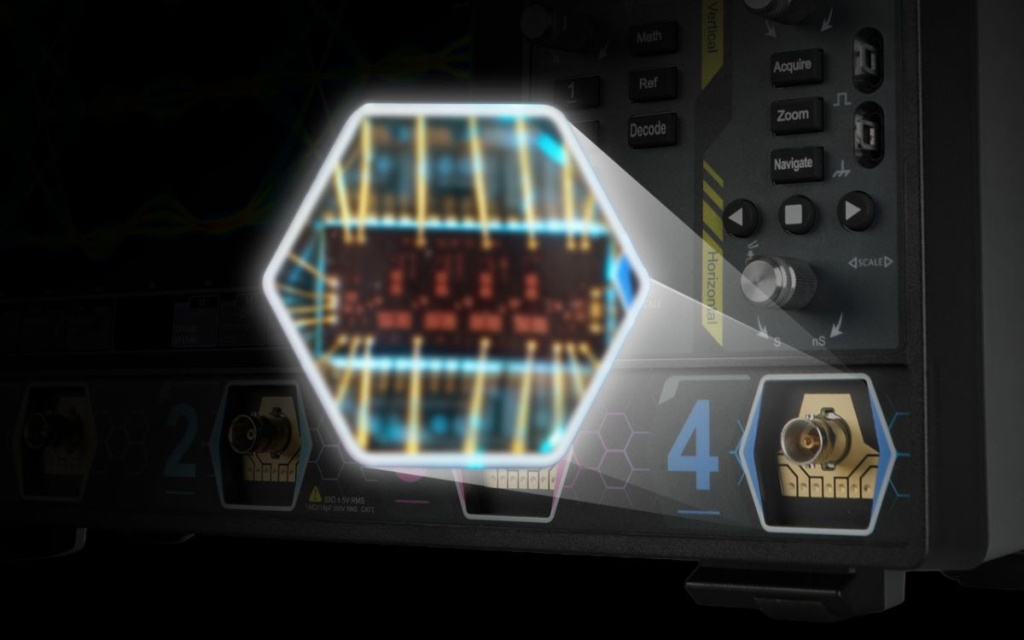

Твердотельный электронный аттенюатор — надёжность и долговечность	Глубокая память, отсутствие пропусков
В серии осциллографов DS/MSO9000 вместо традиционных механических аттенюаторов используется твердотельный электронный аттенюатор. Это обеспечивает повышенный срок службы и надёжность при работе с высокочастотными сигналами, в т.ч. в условиях высокой нагрузки при переключении диапазонов.	Благодаря глубине памяти до 2 Гточек и скорости захвата осциллограмм до 1 000 000 осциллограмм/с, серия осциллографов DS/MSO9000 позволяет инженерам быстрее обнаруживать кратковременные и редкие события, что способствует повышению эффективности разработки и настройки.

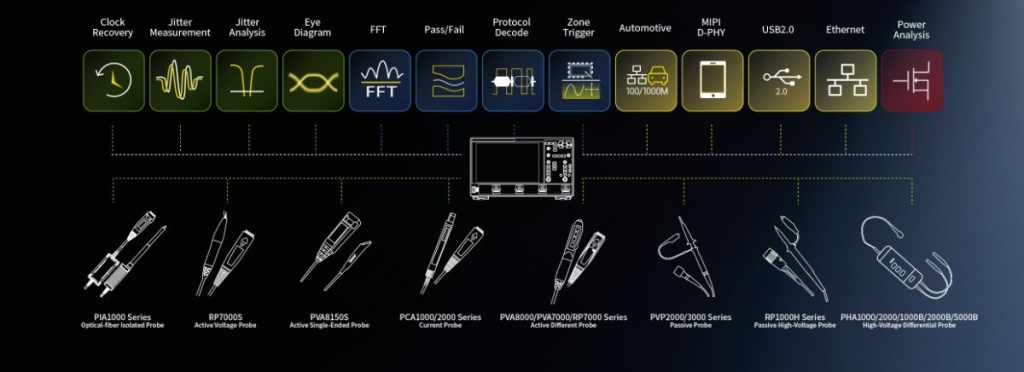

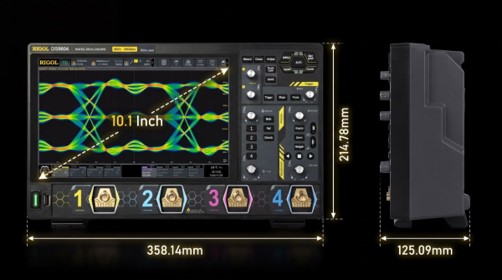

Продвинутый анализ в одном устройстве	Компактность и портативность
Такие встроенные инструменты, как анализ глазковых диаграмм, декомпозиция джиттера, тестирование на соответствие стандартам, анализ мощности, позволяют пользователям быстро переходить от простого наблюдения формы сигнала к глубокому анализу и выявлению причин неисправностей.	Серия осциллографов DS/MSO9000 отличается высокой степенью интеграции и малым весом — от 5 кг, что делает её подходящей для эффективной работы в лабораториях, на производстве, а также и для мобильного применения в полевых условиях.

Мы предлагаем купить цифровые осциллографы RIGOL DS9204 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все осциллографы имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены. Заказать можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.

Характеристики

Аналоговые каналы	4
Аналоговая полоса пропускания	2,5 ГГц
Макс. частота дискретизации	20 Гвыб/с
Длина записи	2 Гвыб (опция)
Макс.скорость захвата осциллограмм	1000 000 000 осц/с
Размеры	35,8 х 21,5 х 12,5 см
Масса, кг	5,3
Модель	RIGOL DS9204

Характеристики Rigol DS9204

Полоса пропускания аналогового канала: 50 Ом,-3 дБ 1 МОм,-3 дБ									2,5 ГГц 500 МГц
Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом									≤210 пс
Количество входных каналов									4 аналоговых входа + 1 внешний вход запуска
Максимальная глубина памяти		в базовой комплектации							500 млн. точек (1 канал, 2 канала) 200 млн. точек (4 канала)
		опционально							2 млрд. точек (1 канал, 2 канала) 1 млрд. точек (4 канала)
Режим выборки									выборка в реальном времени
Максимальная частота дискретизации									20 Гвыб/с (1 канал, 2 канала) 10 Гвыб/с (4 канала)
Максимальная скорость захвата сигнала									1 000 000 осц./сек
Вертикальное разрешение (АЦП)									8 бит
Режим высокого разрешения									9-16 бит
Аппаратная запись и воспроизведение сигналов в реальном времени									макс. 2 000 000 кадров (опционально)
Тип и размер встроенного дисплея									10,1 дюймовый емкостный дисплей с функцией мультитач
Разрешение дисплея									1280 х 800 пикселей
Система вертикального отклонения
Входная связь									По постоянному току, переменному току или заземление
Входной импеданс									1 МОм ± 1%, 50 Ом ± 2%
Входная емкость									18 пФ ± 3 пФ
Стандартное разрешение									8 бит
Режим высокого разрешения									9-16 бит
Чувствительность по вертикали							1 МОм		от 1 мВ/дел до 10 В/дел ограничение 20МГц@ ≤4 мВ/дел
							50 Ом		от 1 мВ/дел до 1 В/дел ограничение 200МГц@ ≤4 мВ/дел
Диапазон смещения по постоянному току							1 МОм		± 0,8 В (≤80 мВ/дел) ± 4 В (>80 мВ/дел, ≤320 мВ/дел) ± 18 В (>320 мВ/дел, ≤3,2 В/дел) ± 100 В (>3,2 В/дел, ≤10 В/дел)
							50 Ом		±0,6 В (≤150 мВ/дел) ±2,2 В (≥150 мВ/дел, ≤370 мВ/дел) ±3,8 В (>370 мВ/дел)
Горизонтальная развертка
Диапазон временной развертки									от 50 пс/дел до 500 с/дел точная настройка
Разрешение по времени									0,5 пс
Точность временной развёртки									±1,0 ppm ± 1 ppm/год
Точность измерения приращения временной развертки									± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
Система сбора данных
Максимальная частота дискретизации									20 Гвыб/с (1 канал, 2 канала) 10 Гвыб/с (4 канала)
Максимальная глубина памяти				в базовой комплектации					500 млн. точек (1 канал, 2 канала) 200 млн. точек (4 канала)
				опционально					2 млрд. точек (1 канал, 2 канала) 1 млрд. точек (4 канала)
Обнаружение глитчей, пиковых выбросов									до 200 пс
Режим усреднения									2, 4, 8, 16…65536
Режим высокого разрешения									9-16 бит
Максимальная скорость захвата сигналов в режиме реального времени									25000 осц/с
Максимальная скорость захвата и записи сигналов (режим быстрой записи)									до 1 000 000 осц/с
Максимальное количество записываемых кадров									2 000 000 кадров@ 2 Гточек
Система запуска
Источник сигнала запуска								Аналоговые каналы, внешний вход, питающая сеть переменного тока
Режим запуска								Автоматический, нормальный, одиночный, принудительный
Тип связи								DC, AC (частота среза 10 Гц±20%), ФВЧ (75 кГц ± 20%), ФНЧ (75 кГц±20%)
Шумоподавление								Добавляет задержку в цепь триггера (только внутренний триггер), вкл. или выкл.
Диапазон удержания								От 100 нс до 10 с
Полоса пропускания системы запуска								Полоса пропускания аналоговых входов
Чувствительность системы запуска:	внут. ист. запуска – аналог. канал 1 МОм							≤2 мВ/дел.: 0,5 дел., 0,7 дел. (шумоподавление вкл.) >2 мВ/дел.: 0,4 дел., 0,6 дел. (шумоподавление вкл.)
	внут. ист. запуска. – аналог. канал 50 Ом							<2 мВ/дел.: 1,9 дел., 2,8 дел. (шумоподавление вкл.) ≥2 мВ/дел., <10 мВ/дел., 1,2 дел., 1,6 дел. (шумоподавление вкл.) ≥ 10 мВ/дел, < 20 мВ/дел.: 0,6 дел., 0,9 дел. (шумоподавление вкл.) > 20 мВ/дел: 0,5 дел., 0,7 дел (шумоподавление вкл.)
	внешн. ист. запуска							240 мВ _{ПИК-ПИК}@ DC ~ 100 МГц 500 мВ _{ПИК-ПИК}@ 100 МГц ~ 200 МГц
Импеданс внешнего входа запуска								1 МОм\|\| 20 пФ ±1%, BNC разъем
Джиттер внешнего входа триггера								200 пс _СКЗ
Диапазон установки порога срабатывания запуска			внутренний источник запуска					± 4,5 делений от центра экрана
			внешний вход запуска					± 8 В
			питающая сеть переменного тока					фиксированное значение 40% - 60 %
			режим запуска					по фронту (нарастанию или спаду)
Типы запуска		Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по окну, по задержке, Setup/Hold, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553
Поиск и навигация
Тип									Фронт, импульс
Источник									Аналоговый канал
Копирование									Возможность копировать условия поиска в/из триггера. Задание для поиска собственных параметров; пороговое значение, по которому определяется событие.
Отображение результатов									Событие просматриваются или экспортируется во внешнюю/внутреннюю память.
Навигация									По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией.
Измерение формы сигнала
Типы										курсорные, автоматические
Математическая обработка сигналов
Количество математических функций					Отображает 4 математические функции одновременно
Арифметика					A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая гамма					Поддержка БПФ.
БПФ					-Размер записи: до 1 Mточек -Тип окна: Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
Частотный диапазон					DC ~Fs/2 (Fs – текущая частота дискретизации)
Анализ осциллограмм						запись сигналов тест «Годен/Не годен» гистограмма цветовая гамма анализ глазковой диаграммы в режиме реального времени (опция) анализ джиттера (опция)
Последовательное декодирование
Количество декодеров									4, одновременная поддержка четырех типа протоколов
Тип декодируемых каналов									Стандарт: Parallel, RS232/UART, I²C, SPI, CAN Опционально: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553; SENT
Анализ на соответствие стандартам протоколов							USB2.0 (опция DS9000-USBSQA) 100Base-T/1000Base-T (опция DS9000-ENETC) MIPI (опция DS9000-DPHY12C) 100M/1000M Automotive Ethernet Consistency Test (опция DS9000-AUTOC)
Цифровой вольтметр
Источник сигнала									любой аналоговый канал
Цифровой вольтметр									3 разряда, DC, AC
Функции вольтметра									DC, DC+AC_RMS, AC _RMS
Измеритель частоты
Источник сигнала									любой аналоговый канал, EXT
Высокоточный частотомер									от 3 до 8 разрядов, задаваемое пользователем
Функции частотомера									измерение частоты, периода, сумматор
Частотный диапазон частотомера									от 0 до верхней частоты аналогового канала
Сумматор									48 разрядов, счёт по нарастающему фронту
Источник временной синхронизации									внутренний
Набор команд
Поддержка формата команд									SCPI
Общие характеристики
Тип и размер встроенного дисплея									10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch»
Разрешение встроенного дисплея									1280 х 800 пикселей, формат 16:9
Масштабная сетка									8 делений по вертикали х 10 делений по горизонтали
Интерфейсы связи									USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control
Вход аналогового канала									BNC, 4 ед. на передней панели, контактные площадки для подключения активных пробников
Выход триггера AUX									BNC на задней панели
Видеовыход									HDMI 1.4
Вход частоты опорного генератора									10 МГц ± 10 ppm @-10 дБм~20 дБм @50 Ом
Выход частоты опорного генератора									10 МГц @ 1,5 В _{ПИК-ПИК}
Выход меандра (калибровка пробников)									1 кГц, амплитуда 0–3 В, прямоугольный сигнал, время нарастания < 1 мкс
Напряжение и сила тока сети питания									100 В – 240 В, 50/ 60 Гц
Максимальная потребляемая мощность									400 ВА
Диапазон рабочих температур									от -10℃ до +50℃
Габаритные размеры (ШхВхГ)									358 х 215 х 125 мм
Вес нетто									5,3 кг

Документы

MSODS9000_UserGuide_EN

28.3 Мб

MSODS9000-Datasheet

17.7 Мб

Комплектация

Осциллограф DS9204;
Кабель питания;
Пассивный пробник RP3500A (500 МГц, 10Х) – 4 шт.

Опции

Опции увеличения глубины памяти хранения
DS90004-RLU-20	Увеличение памяти хранения до 2 Гточек
Анализ сигналов протоколов шин последовательной передачи данных
DS9000-AUTOA	триггер и анализ автомобильных последовательных шин (CAN-FD, LIN)
DS9000-AEROA	триггер и анализ шины MIL-STD-1553B
DS9000-FlexA	триггер и анализ шины FlexRay
DS9000-AUDIOA	триггер и анализ аудиошины I2S
DS9000-SENTA	анализ протокола SENT
Опции расширенного анализа
DS9000-PWRA	анализ мощности (программное обеспечение для ПК)
DS9000-JITTA	анализ глазковой диаграммы и джиттера
Пакетные опции
DS9000-BND	комплект, включающий опции декодирования: AUTOA, AEROA, AUDIOA, FlexA, SENTA.
Опции тестирования на соответствие стандартам протоколов
DS9000-USBSQA	тест на соответствие требованиям стандарта USB 2.0 (ПО для ПК)
DS9000-DPHY12C	тест на соответствие требованиям стандарта MIPI D-PHY v1.2 (ПО для ПК)
DS9000-AUTOC	тест на соответствие требованиям стандарта автомобильного Ethernet (ПО для ПК)
DS9000-ENETC	тест на соответствие требованиям стандарта Ethernet 100M/1000M (ПО для ПК)

Пробники

Пассивные пробники
PVP2150	Пассивный высокоимпедансный пробник (10X/1X, 150/35 МГц)
PVP2350	Пассивный высокоимпедансный пробник (10X/1X, 350/35 МГц)
PVP3150	Пассивный высокоимпедансный пробник (10X/1X, 150/20 МГц)
RP3500A	Пассивный пробник (10X, 500 МГц)
RP6150A	Пассивный низкоимпедансный пробник (1500 МГц)
Высоковольтные пробники
RP1010H	Высоковольтный пробник (1000X, 10 кВ (DC), 20 кВ _{пик-пик}(AC), 40 МГц)
RP1018H	Высоковольтный пробник (1000X, 12 кВ скз(AC), 150 МГц)
RP1300H	Высоковольтный пробник (100X, 1500 (DC+AC), 300 МГц)
Активные высоковольтные пробники
PHA0150	Высоковольтный дифференциальный пробник (1500 В, DC-70 МГц)
PHA1150	Высоковольтный дифференциальный пробник (1500 В, DC-100 МГц)
PHA2150	Высоковольтный дифференциальный пробник (500Х/50X, 1500 В, DC-200/160 МГц)
RP1025D	Высоковольтный дифференциальный пробник (1400 В (DC+AC _{пик-пик}), DC-25 МГц)
RP1050D	Высоковольтный дифференциальный пробник (7000 В (DC+AC _{пик-пик}), DC-50 МГц)
RP1100D	Высоковольтный дифференциальный пробник (7000 В (DC+AC _{пик-пик}), DC-100 МГц)
Низковольтные активные дифференциальные высокочастотные пробники
RP7080	Низковольтный дифференциальный пробник (±6,25 В, DC-800 МГц)
RP7150	Низковольтный дифференциальный пробник (±6,25 В, DC-1500 МГц)
PVA7250	Низковольтный дифференциальный пробник (±2,0 В, DC-2500 МГц)
PVA8350	Низковольтный дифференциальный пробник (±2,0 В, DC-3500 МГц)
PVA8700	Низковольтный дифференциальный пробник (±2,0 В, DC-7000 МГц)
Низковольтные активные несимметричные высокочастотные пробники
RP7080S	Низковольтный несимметричный пробник (±6,25 В, DC-800 МГц)
RP7150S	Низковольтный несимметричный пробник (±6,25 В, DC-1500 МГц)
PVA8150S	Высокоомный несимметричный пробник (1МОм, ≤ 1 пФ, DC-1500 МГц)
Токовые пробники
PCA1030	Токовый пробник (DC-50 МГц, 30 A _СКЗ)
PCA1030B	Токовый пробник (DC-50 МГц, 30 A _СКЗ)
PCA2030	Токовый пробник (DC-100 МГц, 30 A _СКЗ)
PCA1150	Токовый пробник (DC-10 МГц, 150 A)
PCA1500	Токовый пробник (DC-2 МГц, 500 A _СКЗ)
RP1001C	Токовый пробник (DC-300 кГц, 70 A _СКЗ)
RP1002C	Токовый пробник (DC-1 МГц, 50 A _СКЗ)
RP1003C	Токовый пробник (DC-50 МГц, 30 A _СКЗ)
RP1004C	Токовый пробник (DC-100 МГц, 30 A _СКЗ)
RP1005C	Токовый пробник (DC-10 МГц, 150 A _СКЗ)
RP1006C	Токовый пробник (DC-2 МГц, 500 A _СКЗ)
RP1000P	Источник питания для токовых пробников RP1003C, RP1004C, RP1005C, RP1006C
Пробник с оптической изоляцией
PIA1100	Пробник с оптической изоляцией (коэффициент подавления синфазных помех (CMRR) до 180 дБ, DC-1000 МГц, 2 м)
PIA1050	Пробник с оптической изоляцией (коэффициент подавления синфазных помех (CMRR) до 180 дБ, DC-500 МГц, 2 м)
PIA1020	Пробник с оптической изоляцией (коэффициент подавления синфазных помех (CMRR) до 180 дБ, DC-200 МГц, 2 м)
