Модель

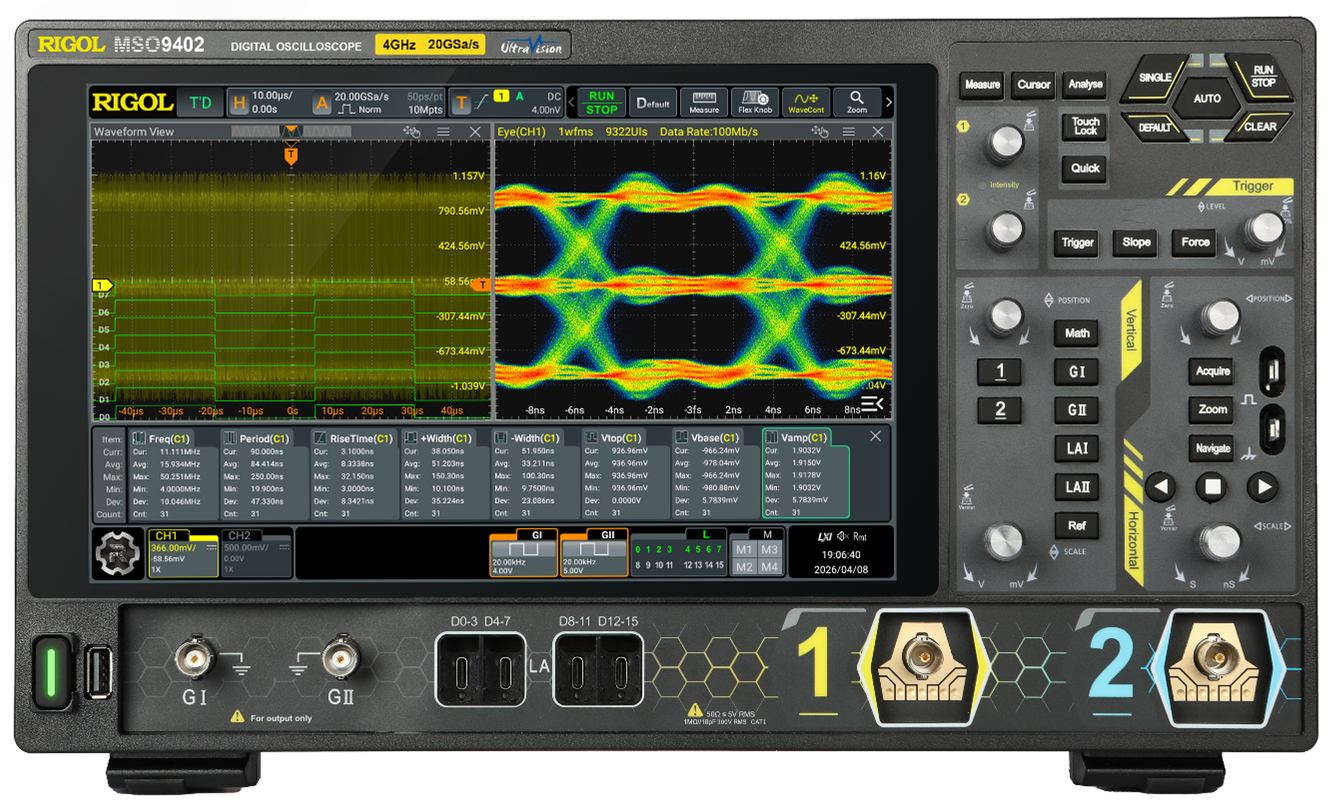

RIGOL MSO9402

Все характеристики

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

Описание осциллографа

Цифровой осциллограф RIGOL MSO9402 – сверхвысокочастотный осциллограф смешанных сигналов с 2-мя аналоговыми (4 ГГц) и 16-ю цифровыми каналам, 2-х канальным генератором сигналов (до 200 МГц опционально), выполненный в компактном корпусе.

Осциллограф RIGOL MSO9402 объединяет 8 приборов в одном:

цифровой осциллограф,

анализатор спектра (FFT),
цифровой вольтметр,
высокоточный частотомер и сумматор,
анализатор протоколов последовательной передачи данных (опции),
16-ти канальный логический анализатор (пробники – опция),
2-х канальный генератор сигналов произвольной формы и стандартных функций (опция),
построитель логарифмических амплитудно-фазовых частотных характеристик (диаграмм Боде) (опция).

RIGOL MSO9402 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях и многих других.

Особенности осциллографа

2 аналоговых канала с полосой пропускания до 4000 МГц + 1 канал входа широкополосного сигнала внешней синхронизации;
регулируемое разрешение по вертикали от 8 до 16 бит;
максимальная частота дискретизации в реальном времени до 20 Гвыб/с;
максимальная глубина памяти для хранения данных – до 2 Гвыб (опция);
диапазон установки значений коэффициента развертки от 50 пс/дел до 500 с/дел;
2-х канальный генератор сигналов произвольной формы и стандартных функций (опция);
16-ти канальный логический анализатор (требуется 16-канальный пробник PLA3204);
построение гистограмм;
электронный аттенюатор GaN на входе
10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
многофункциональная ручка Flex для удобства пользования прибором;
фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
интерфейсы USB, LAN, HDMI;
Web Control;
опционально: построение и анализ глазковых диаграмм, анализ джиттера, декодирование сигналов протоколов последовательной передачи данных, анализ мощности;
Compliance Test: USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Назначение

Продукт предназначен для разработки, производства радио- и электрооборудования, измерений параметров электронных устройств в производственных и лабораторных условиях.

Применение

Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий
Функциональное тестирование
Лабораторные исследования
Исследования и обучение

Преимущества

Количество входных аналоговых каналов – 2
Максимальная полоса пропускания (50 Ом) – 4000 МГц
Максимальная частота дискретизации – 20 Гвыб/с
Количество входных цифровых каналов – 16 (4 группы по 4 канала)
Количество выходных каналов генератора – 2
Максимальная глубина памяти – 2 Гвыб (опция)
Скорость захвата осциллограмм> 1 000 000 осц/с
Разрешение по вертикали – от 8 до 16 бит
Анализ спектра – 1 млн. точек
Размер сенсорного дисплея – 10,1 дюйма

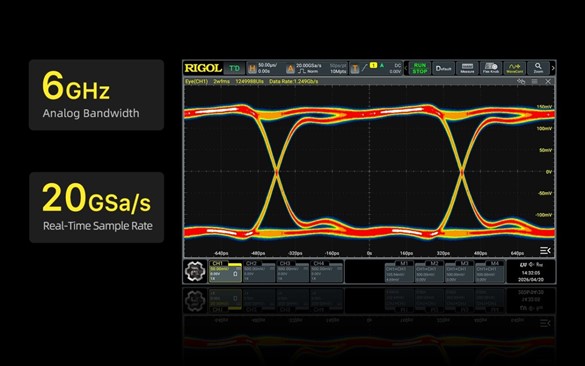

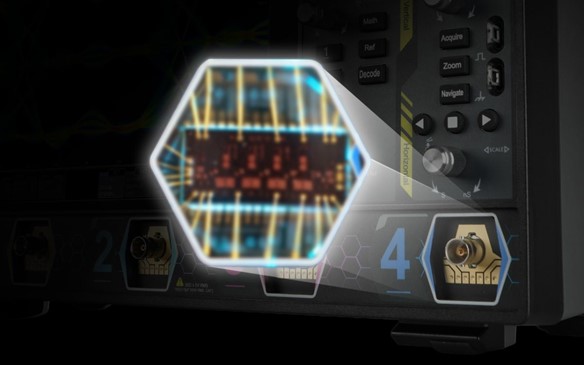

Верхняя рабочая частота до 6 ГГц	Твердотельный электронный аттенюатор — надёжность и долговечность
Верхняя рабочая частота осциллографов серии DS/MSO9000 - до 6 ГГц, частота дискретизации в реальном времени до 20 Гвыб./с, что позволяет захватывать высокоскоростные сигналы, анализировать фронты и обнаруживать сложные аномалии	В серии осциллографов DS/MSO9000 вместо традиционных механических аттенюаторов используется твердотельный электронный аттенюатор. Это обеспечивает повышенный срок службы и надёжность при работе с высокочастотными сигналами, в т.ч. в условиях высокой нагрузки при переключении диапазонов.

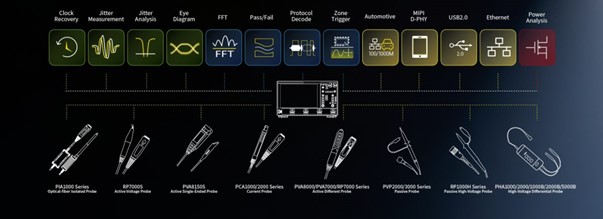

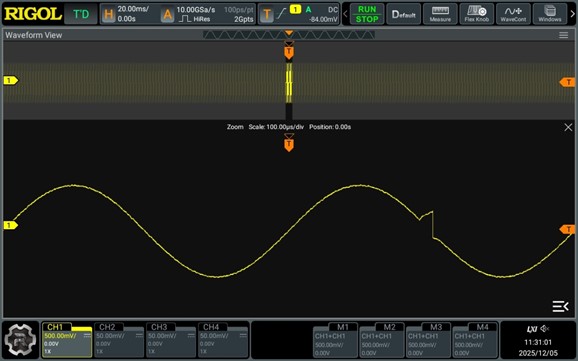

Глубокая память, отсутствие пропусков	Широкие возможности проведения измерений и анализа в одном устройстве
Благодаря глубине памяти до 2 Гточек и скорости захвата осциллограмм до 1 000 000 осциллограмм/с, серия осциллографов DS/MSO9000 позволяет инженерам быстрее обнаруживать кратковременные и редкие события, что способствует повышению эффективности разработки и настройки.	Такие встроенные инструменты, как анализ глазковых диаграмм, декомпозиция джиттера, тестирование на соответствие стандартам, анализ мощности, позволяют пользователям быстро переходить от простого наблюдения формы сигнала к глубокому анализу и выявлению причин неисправностей.

Компактность и портативность
Серия осциллографов DS/MSO9000 отличается высокой степенью интеграции и малым весом — от 5 кг, что делает её подходящей для эффективной работы в лабораториях, на производстве, а также и для мобильного применения в полевых условиях.

Мы предлагаем купить цифровые осциллографы RIGOL MSO9402 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все осциллографы имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены. Заказать можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.

Характеристики

Аналоговые каналы	2
Аналоговая полоса пропускания	2,5 ГГц
Макс. частота дискретизации	20 Гвыб/с
Длина записи	2 Гвыб (опция)
Макс.скорость захвата осциллограмм	1 000 000 осц/с
Размеры	35,8 х 21,5 х 12,5 см
Масса, кг	5,3
Модель	RIGOL MSO9402

Характеристики Rigol MSO9402

Полоса пропускания аналогового канала				50 Ом,-3 дБ			4 ГГц
				1 МОм,-3 дБ			500 МГц
Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом							≤110 пс
Количество входных каналов							2 аналоговых входа + 1 внешний вход запуска
Максимальная глубина памяти				в базовой комплектации			500 млн. точек
				опционально			2 млрд. точек
Режим выборки							выборка в реальном времени
Максимальная частота дискретизации							20 Гвыб/с
Максимальная скорость захвата сигнала							1 000 000 осц./сек
Вертикальное разрешение (АЦП)							8 бит
Режим высокого разрешения							9-16 бит
Аппаратная запись и воспроизведение сигналов в реальном времени							макс. 2 000 000 кадров (опционально)
Тип и размер встроенного дисплея							10,1 дюймовый емкостный дисплей с функцией мультитач
Разрешение дисплея							1280 х 800 пикселей
Система вертикального отклонения аналоговых каналов
Входная связь							1 МОм: По постоянному току, переменному току или заземление 50 Ом: По постоянному току
Входной импеданс							1 МОм ± 1%, 50 Ом ± 2%
Входная емкость							18 пФ ± 3 пФ
Стандартное разрешение							8 бит
Режим высокого разрешения							9-16 бит
Максимальное входное напряжение, с пробником					1 МОм		CAT I 300 В _СКЗ, 400 В _ПИК (DC+AC _СКЗ)
					50 Ом		5 В _СКЗ
Чувствительность по вертикали						1 МОм	от 1 мВ/дел до 10 В/дел ограничение 20МГц@ ≤4 мВ/дел
						50 Ом	от 1 мВ/дел до 1 В/дел ограничение 200МГц@ ≤4 мВ/дел
Диапазон смещения по постоянному току						1 МОм	± 0,8 В (≤80 мВ/дел) ± 4 В (>80 мВ/дел, ≤320 мВ/дел) ± 18 В (>320 мВ/дел, ≤3,2 В/дел) ± 100 В (>3,2 В/дел, ≤10 В/дел)
						50 Ом	±0,6 В (≤150 мВ/дел) ±2,2 В (≥150 мВ/дел, ≤370 мВ/дел) ±3,8 В (>370 мВ/дел)
Система вертикального отклонения цифровых каналов
Количество каналов							16 (D0–D15), сгруппированных по 4: (D0–D3, D4–D7, D8–D11, D12–D15).
Диапазон порога							±15,0 В с шагом 10 мВ.
Точность установки порога							± (100 мВ + 3% от установленного значения порога).
Максимальное входное напряжение:							±40 В пиковое (категория I); кратковременное перенапряжение до 800 В пиковое
Максимальный динамический диапазон входа							±10 В плюс значение порога.
Минимальный размах напряжения							500 мВ от пика до пика
Входное сопротивление:							100 кОм ±1%
Нагрузочная ёмкость							~ 11 пФ
Вертикальное разрешение:							1 бит.
Горизонтальная развертка аналоговых каналов
Диапазон установки временной развертки							от 50 пс/дел до 500 с/дел точная настройка пользователем
Разрешение по времени							0,5 пс
Точность временной развёртки							±1,0 ppm ± 1 ppm/год
Точность измерения приращения временной развертки							± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
Горизонтальная развертка цифровых каналов
Минимальная длительность детектируемого импульса							5 нс
Максимальная частота на входе							200 МГц
Межканальный временное рассогласование							± 5 нс
Система сбора данных
Максимальная частота дискретизации							20 Гвыб/с
Максимальная глубина памяти		в базовой комплектации					500 млн. точек
		опционально					2 млрд. точек
Обнаружение глитчей, пиковых выбросов							до 200 пс
Режим усреднения							2, 4, 8, 16…65536
Режим высокого разрешения							9-16 бит
Максимальная скорость захвата сигналов в режиме реального времени							25000 осц/с
Максимальная скорость захвата и записи сигналов (режим быстрой записи)							до 1 000 000 осц/с
Максимальное количество записываемых кадров							2 000 000 кадров@ 2 Гточек
Система запуска
Источник сигнала запуска							Аналоговые каналы, внешний вход, питающая сеть переменного тока
Режим запуска							Автоматический, нормальный, одиночный, принудительный
Тип связи							DC, AC (частота среза 10 Гц±20%), ФВЧ (75 кГц ± 20%), ФНЧ (75 кГц±20%)
Шумоподавление							Добавляет задержку в цепь триггера (только внутренний триггер), вкл. или выкл.
Диапазон удержания							От 100 нс до 10 с
Полоса пропускания системы запуска							Полоса пропускания аналоговых входов
Чувствительность системы запуска		внут. ист. запуска – аналог. канал 1 МОм					≤2 мВ/дел.: 0,5 дел., 0,7 дел. (шумоподавление вкл.) >2 мВ/дел.: 0,4 дел., 0,6 дел. (шумоподавление вкл.)
		внут. ист. запуска. – аналог. канал 50 Ом					<2 мВ/дел.: 1,9 дел., 2,8 дел. (шумоподавление вкл.) ≥2 мВ/дел., <10 мВ/дел., 1,2 дел., 1,6 дел. (шумоподавление вкл.) ≥ 10 мВ/дел, < 20 мВ/дел.: 0,6 дел., 0,9 дел. (шумоподавление вкл.) > 20 мВ/дел: 0,5 дел., 0,7 дел (шумоподавление вкл.)
		внешн. ист. запуска					240 мВ _{ПИК-ПИК}@ DC ~ 100 МГц 500 мВ _{ПИК-ПИК}@ 100 МГц ~ 200 МГц
Импеданс внешнего входа запуска							1 МОм\|\| 20 пФ ±1%, BNC разъем
Джиттер внешнего входа триггера							200 пс _СКЗ
Диапазон установки порога срабатывания запуска			внутренний источник запуска				± 4,5 делений от центра экрана
			внешний вход запуска				± 8 В
			питающая сеть переменного тока				фиксированное значение 40% - 60 %
			режим запуска				по фронту (нарастанию или спаду)
Типы запуска							Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по окну, по задержке, Setup/Hold, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553
Поиск и навигация
Тип							Фронт, импульс
Источник							Аналоговый канал
Копирование							Возможность копировать условия поиска в/из триггера. Задание для поиска собственных параметров; пороговое значение, по которому определяется событие.
Отображение результатов							Событие просматриваются или экспортируется во внешнюю/внутреннюю память.
Навигация							По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией.
Измерение формы сигнала
Типы							курсорные, автоматические
Математическая обработка сигналов
Количество математических функций							Отображает 4 математические функции одновременно
Арифметика							A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая гамма							Поддержка БПФ.
БПФ							-Размер записи: до 1 Mточек -Тип окна: Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
Частотный диапазон							DC ~Fs/2 (Fs – текущая частота дискретизации)
Анализ осциллограмм							запись сигналов тест «Годен/Не годен» гистограмма цветовая гамма анализ глазковой диаграммы в режиме реального времени (опция) анализ джиттера (опция)
Последовательное декодирование
Количество декодеров							2, одновременная поддержка двух типов протоколов
Тип декодируемых протоколов							Стандарт: Parallel, RS232/UART, I²C, SPI, CAN Опционально: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553; SENT
Генератор сигналов произвольной формы и стандартных функций (AFG)
Количество выходных каналов							2
Частота дискретизации							1,25 Гвыб/с
Вертикальное разрешение							16 бит
Максимальная выходная частота							50 МГц 200 МГц (опция)
Формы выходного сигнала							синусоидальная, прямоугольная, пилообразная, постоянный ток, шум, Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ1, гауссовский, Лоренц, полусинусоидальная, задаваемая пользователем (произвольная)
Частотные параметры	Точность установки						±2 ppm
	Разрешение						1 мкГц или 6 бит
Выходной импеданс, тип, 0 дБм@ 0 В _DC							50 Ом ± 1%
Модуляция							АМ, ЧМ, ФМ
Построение диаграмм Боде
Начальная частота							10 Гц ~ 5 МГц
Начальная частота							100 Гц ~ 50 МГц
Точек на декаду							10 ~ 100
Анализ на соответствие стандартам протоколов							USB2.0 (опция DS9000-USBSQA) 100Base-T/1000Base-T (опция DS9000-ENETC) MIPI (опция DS9000-DPHY12C) 100M/1000M Automotive Ethernet Consistency Test (опция DS9000-AUTOC)
Автоматическое масштабирование
Автоматическое масштабирование							минимального напряжения более 10 мВ _{ПИК-ПИК}, рабочий цикл более 1% и частоты более 35 Гц.
Цифровой вольтметр
Источник сигнала							Любой аналоговый канал
Цифровой вольтметр							3 разряда, DC, AC
Функции вольтметра							DC, DC+AC_RMS, AC _RMS
Измеритель частоты
Источник сигнала							любой аналоговый канал, EXT
Высокоточный частотомер							от 3 до 8 разрядов, задаваемое пользователем
Функции частотомера							измерение частоты, периода, сумматор
Частотный диапазон частотомера							от 0 до верхней частоты аналогового канала
Сумматор							48 разрядов, счёт по нарастающему фронту
Источник временной синхронизации							внутренний
Набор команд
Поддержка формата команд							SCPI
Общие характеристики
Тип и размер встроенного дисплея							10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch»
Разрешение встроенного дисплея							1280 х 800 пикселей, формат 16:9
Масштабная сетка							8 делений по вертикали х 10 делений по горизонтали
Интерфейсы связи							USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control
Вход аналогового канала							BNC, 2 ед. на передней панели, контактные площадки для подключения активных пробников
Выход генератора сигналов							BNC, 2 ед. на передней панели
Вход логического анализатора							USB Type-C, 4 ед. на передней панели
Выход триггера AUX							BNC на задней панели
Видеовыход							HDMI 1.4
Вход частоты опорного генератора							10 МГц ± 10 ppm @-10 дБм~20 дБм @50 Ом
Выход частоты опорного генератора							10 МГц @ 1,5 В _{ПИК-ПИК}
Выход меандра (калибровка пробников)							1 кГц, амплитуда 0–3 В, прямоугольный сигнал, время нарастания < 1 мкс
Напряжение и сила тока сети питания							100 В – 240 В, 50/ 60 Гц
Максимальная потребляемая мощность							400 ВА
Диапазон рабочих температур							от -10℃ до +50℃
Диапазон температур хранения							от -30℃ до +60℃
Относительная влажность							не более 90% (без конденсации)

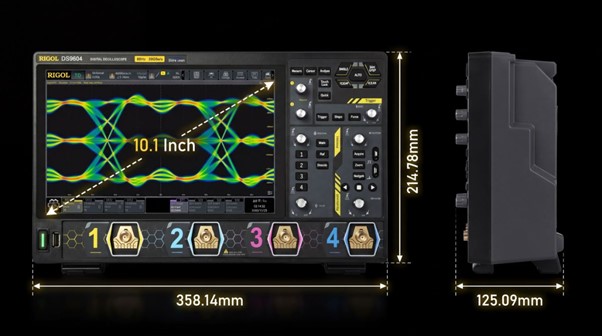

Габаритные размеры (ШхВхГ)							358 х 215 х 125 мм
Высота для монтажа в измерительную стойку							5 U
Вес нетто							5,3 кг

Документы

RIGOL-MSO9402

505.6 Кб

Комплектация

Осциллограф MSO9402
Кабель питания
Пассивный пробник RP3500A (500 МГц, 10Х) – 2 шт.

Опции

Опции увеличения глубины памяти хранения
MSO9000-RLU-20	Увеличение памяти хранения до 2 Гточек
Анализ сигналов протоколов шин последовательной передачи данных
DS9000-AUTOA	триггер и анализ автомобильных последовательных шин (CAN-FD, LIN)
DS9000-AEROA	триггер и анализ шины MIL-STD-1553B
DS9000-FlexA	триггер и анализ шины FlexRay
DS9000-AUDIOA	триггер и анализ аудиошины I2S
DS9000-SENTA	анализ протокола SENT
Опции расширенного анализа
DS9000-PWRA	анализ мощности (программное обеспечение для ПК)
DS9000-JITTA	анализ глазковой диаграммы и джиттера
MSO9000-AFG200	активация встроенного 2-х канального генератора 200 МГц
Пакетные опции
MSO9000-BND	комплект, включающий опции декодирования: AUTOA, AEROA, FlexA, SENTA, AFG200.
Опции тестирования на соответствие стандартам протоколов
DS9000-USBSQA	тест на соответствие требованиям стандарта USB 2.0 (ПО для ПК)
DS9000-DPHY12C	тест на соответствие требованиям стандарта MIPI D-PHY v1.2 (ПО для ПК)
DS9000-AUTOC	тест на соответствие требованиям стандарта автомобильного Ethernet (ПО для ПК)
DS9000-ENETC	тест на соответствие требованиям стандарта Ethernet 100M/1000M (ПО для ПК)

Пробники

Пассивные пробники
PVP2150	Пассивный высокоимпедансный пробник (10X/1X, 150/35 МГц)
PVP2350	Пассивный высокоимпедансный пробник (10X/1X, 350/35 МГц)
PVP3150	Пассивный высокоимпедансный пробник (10X/1X, 150/20 МГц)
RP3500A	Пассивный пробник (10X, 500 МГц)
RP6150A	Пассивный низкоимпедансный пробник (1500 МГц)
Высоковольтные пробники
RP1010H	Высоковольтный пробник (1000X, 10 кВ (DC), 20 кВ _{пик-пик}(AC), 40 МГц)
RP1018H	Высоковольтный пробник (1000X, 12 кВ скз(AC), 150 МГц)
RP1300H	Высоковольтный пробник (100X, 1500 (DC+AC), 300 МГц)
Активные высоковольтные пробники
PHA0150	Высоковольтный дифференциальный пробник (1500 В, DC-70 МГц)
PHA1150	Высоковольтный дифференциальный пробник (1500 В, DC-100 МГц)
PHA2150	Высоковольтный дифференциальный пробник (500Х/50X, 1500 В, DC-200/160 МГц)
RP1025D	Высоковольтный дифференциальный пробник (1400 В (DC+AC _{пик-пик}), DC-25 МГц)
RP1050D	Высоковольтный дифференциальный пробник (7000 В (DC+AC _{пик-пик}), DC-50 МГц)
RP1100D	Высоковольтный дифференциальный пробник (7000 В (DC+AC _{пик-пик}), DC-100 МГц)
Низковольтные активные дифференциальные высокочастотные пробники
RP7080	Низковольтный дифференциальный пробник (±6,25 В, DC-800 МГц)
RP7150	Низковольтный дифференциальный пробник (±6,25 В, DC-1500 МГц)
PVA7250	Низковольтный дифференциальный пробник (±2,0 В, DC-2500 МГц)
PVA8350	Низковольтный дифференциальный пробник (±2,0 В, DC-3500 МГц)
PVA8700	Низковольтный дифференциальный пробник (±2,0 В, DC-7000 МГц)
Низковольтные активные несимметричные высокочастотные пробники
RP7080S	Низковольтный несимметричный пробник (±6,25 В, DC-800 МГц)
RP7150S	Низковольтный несимметричный пробник (±6,25 В, DC-1500 МГц)
PVA8150S	Высокоомный несимметричный пробник (1МОм, ≤ 1 пФ, DC-1500 МГц)
Токовые пробники
PCA1030	Токовый пробник (DC-50 МГц, 30 A _СКЗ)
PCA1030B	Токовый пробник (DC-50 МГц, 30 A _СКЗ)
PCA2030	Токовый пробник (DC-100 МГц, 30 A _СКЗ)
PCA1150	Токовый пробник (DC-10 МГц, 150 A)
PCA1500	Токовый пробник (DC-2 МГц, 500 A _СКЗ)
RP1001C	Токовый пробник (DC-300 кГц, 70 A _СКЗ)
RP1002C	Токовый пробник (DC-1 МГц, 50 A _СКЗ)
RP1003C	Токовый пробник (DC-50 МГц, 30 A _СКЗ)
RP1004C	Токовый пробник (DC-100 МГц, 30 A _СКЗ)
RP1005C	Токовый пробник (DC-10 МГц, 150 A _СКЗ)
RP1006C	Токовый пробник (DC-2 МГц, 500 A _СКЗ)
RP1000P	Источник питания для токовых пробников RP1003C, RP1004C, RP1005C, RP1006C
Пробник с оптической изоляцией
PIA1100	Пробник с оптической изоляцией (коэффициент подавления синфазных помех (CMRR) до 180 дБ, DC-1000 МГц, 2 м)
PIA1050	Пробник с оптической изоляцией (коэффициент подавления синфазных помех (CMRR) до 180 дБ, DC-500 МГц, 2 м)
PIA1020	Пробник с оптической изоляцией (коэффициент подавления синфазных помех (CMRR) до 180 дБ, DC-200 МГц, 2 м)

Аксессуары

PLA3204 – 4 ед. 4-х канальных пробников логического анализатора (опционально)

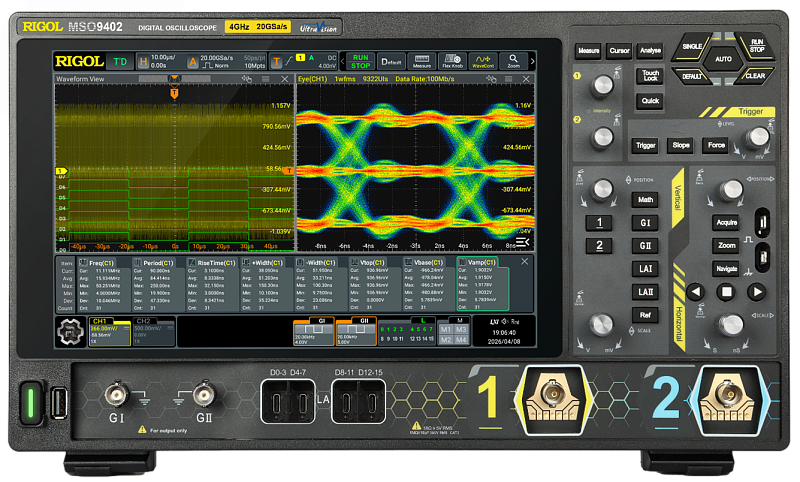

RIGOL MSO9402 — цифровой осциллограф

Описание осциллографа

Особенности осциллографа

Назначение

Применение

Преимущества

Верхняя рабочая частота до 6 ГГц

Твердотельный электронный аттенюатор — надёжность и долговечность

Глубокая память, отсутствие пропусков

Широкие возможности проведения измерений и анализа в одном устройстве

Компактность и портативность
