Цифровой осциллограф RIGOL DS81004 – высокопроизводительный осциллограф High End класса с полосой пропускания до 10 ГГц, с частотой дискретизации в реальном времени 40 Гвыб/с,.
Объединяет 4 прибора в одном: цифровой осциллограф, 3-х разрядный цифровой вольтметр, 8-разрядный высокоточный частотомер, 64-разрядный сумматор, анализатор протоколов (опционально).
Просим уточнять актуальные цены у менеджеров компании.
Описание осциллографа RIGOL DS81004

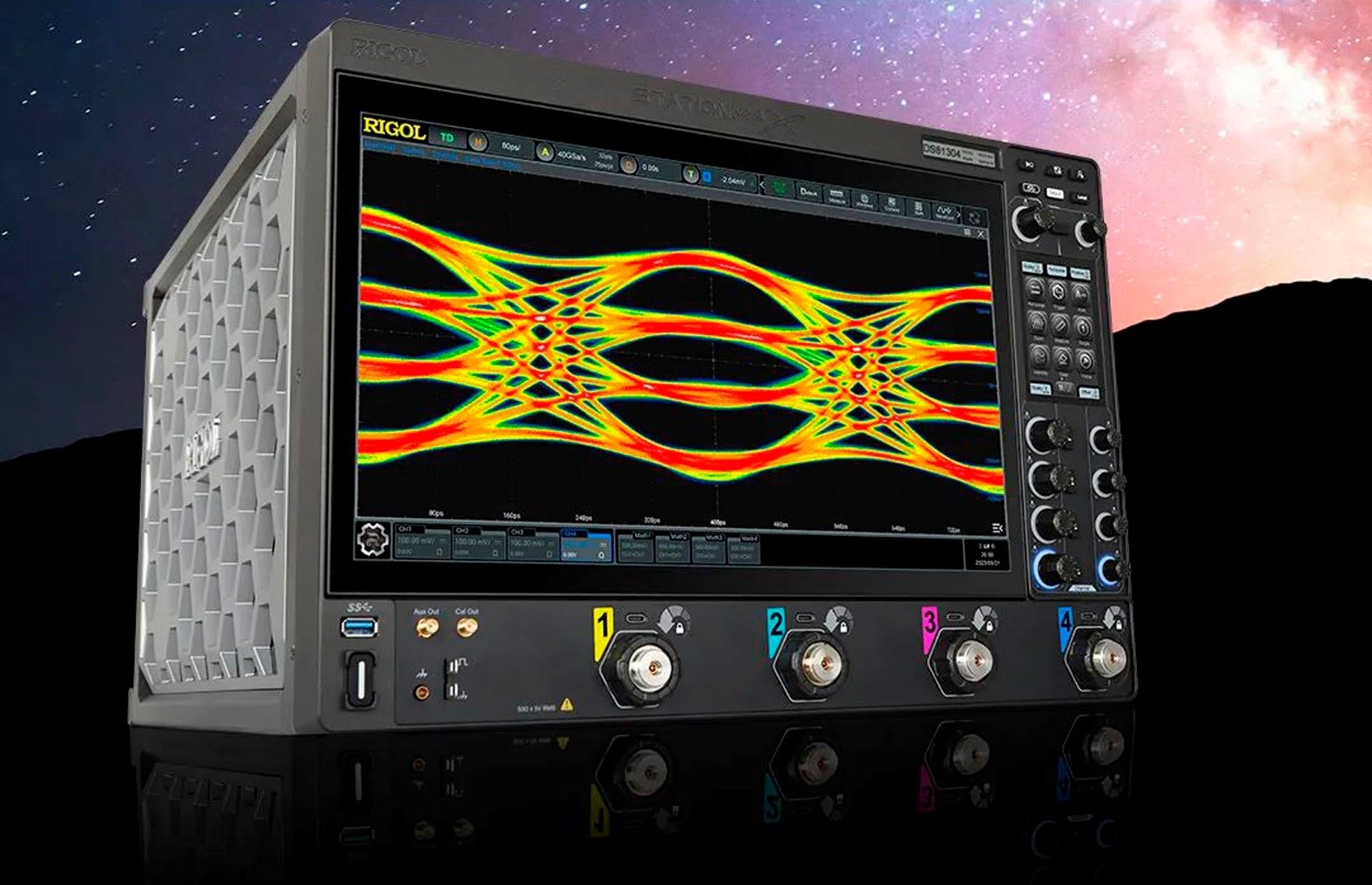

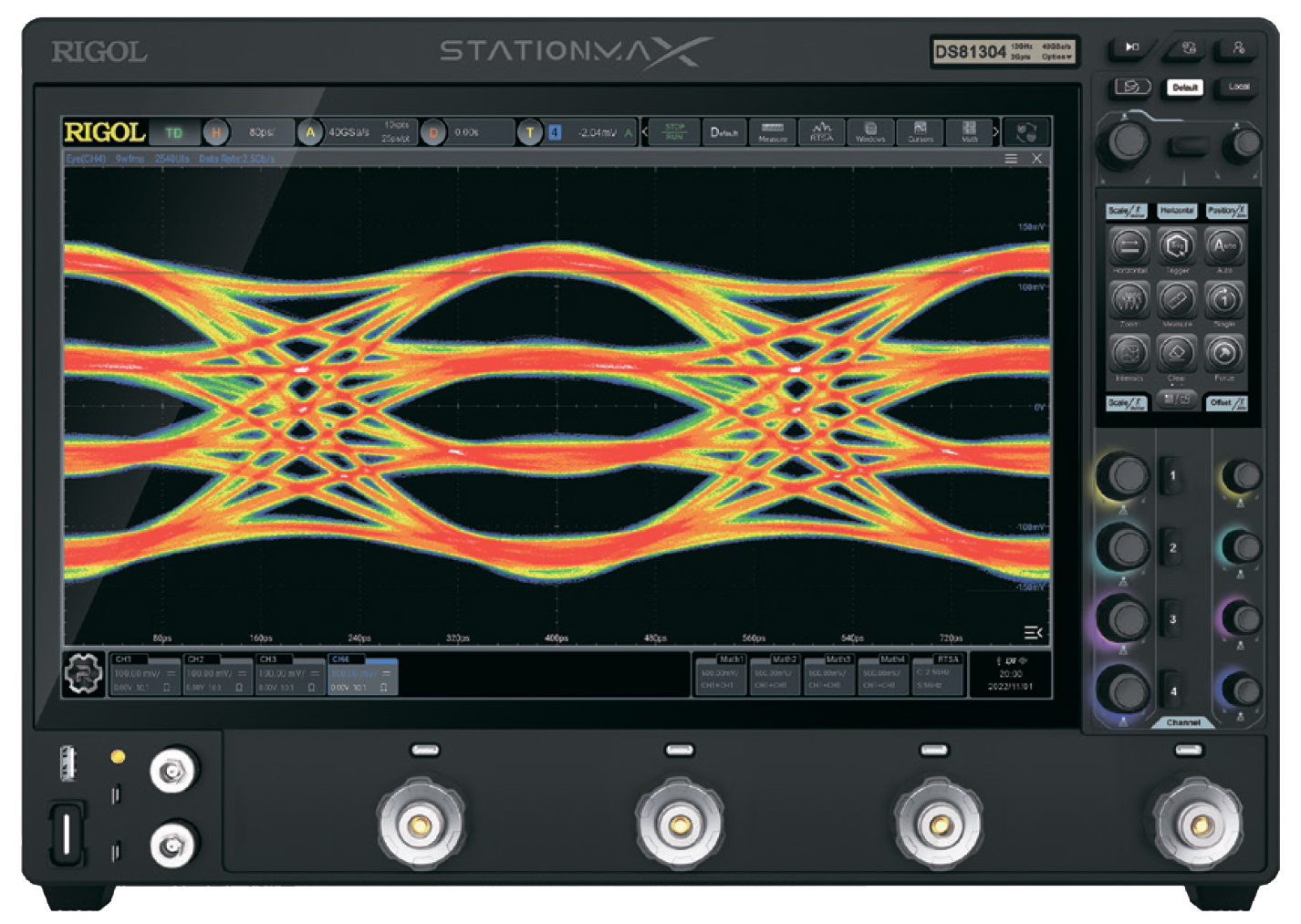

Цифровой осциллограф RIGOL DS81004 – высокопроизводительный осциллограф High End класса с полосой пропускания до 10 ГГц, максимальной частотой дискретизации в реальном времени 40 Гвыб/с, и реализован на базе платформы нового поколения Station MAX II по архитектуре UltraVision III (3-го поколения).
Данные технологии обеспечивают передовые технические характеристики: частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали по сравнению с предыдущими моделями осциллографов Rigol. Реализованным новшеством является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
Особенности и преимущества
- Количество входных аналоговых каналов – 4
- Количество каналов внешней синхронизации – 1
- Полоса пропускания аналоговых каналов – до 10 ГГц
- Максимальная частота дискретизации в реальном времени на канал – 40 Гвыб/с
- Максимальная глубина памяти – 4 Гвыб на канал (опция)
- Скорость захвата осциллограмм 250 000 осц/с
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени
- Разрешение по вертикали – от 8 до 16 бит
- Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел (50 Ω)
- Диапазон временной развёртки: 20 пс/дел ~ 1000 с/дел
- Несколько независимых приборов в одном: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция)
- Расширенной анализ джиттера и глазковой диаграммы (опция)
- Опции проверки на соответствие требованиям протоколов передачи данных:
- - USB2.0 (опция DS80000-USBC),
- - Ethernet 100M/1000M (опция DS80000-ENETC)
- Опции декодирования последовательных протоколов передачи данных,
- - RS232/UART/RS422/RS485, I2C, SPI (опция DS80000-EMBDA),
- - CAN, CAN-FD, LIN, FlexRay (опция DS80000-AUTOA)
- - I2S (опция DS80000-AUDIOA),
- - MIL-STD-1553 (опция DS80000-AEROA)
- Автоматическое измерение до 41 параметра сигнала;
- Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов;
- Основной 15,6-дюймовый емкостный сенсорный экран Full HD высокой четкости с электронным управлением наклона экрана + дополнительный 3,5 дюймовый экран с виброоткликом для управления измерительными функциями прибора.
Отличительные особенности
Модульная аппаратная платформа Station Max® II
Компания Rigol внедрила уникальные инновации, изменив конструкции предыдущих продуктов, расширив возможности новой архитектуры системы цифровых осциллографов за счет собственной разработки основных аналоговых интерфейсных модулей и модулей дискретизации 40 Гвыб/с, образуя модульную аппаратную технологическую платформу Station Max® II с независимыми правами интеллектуальной собственности: Основной модуль + Инновационная аппаратная платформа + Базовая технологическая платформа.
Данная технология обеспечивает передовые технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов Rigol. Реализованным новшеством является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
Отличная производительность
DS81004 обеспечивает лучшие в отрасли характеристики производительности, такие как:
- Суммарная скорость дискретизации 160 Гвыб/с,
- Полоса пропускания до 10 ГГц,
- Глубина памяти до 4 ГБ/канал,
- Регулируемое вертикальное разрешение до 16 бит.
4 независимых прибора в одном корпусе:
- цифровой осциллограф с режимом высокого разрешения (до 16 бит);
- анализатор протоколов (опционально);
- 3-х разрядный цифровой вольтметр;
- 8-разрядный высокоточный частотомер, 64-разрядный сумматор.
Полезные приложения
RIGOL DS81004 представляет собой мощный комплексный инструмент, отвечающий значительному количеству потребностей заказчика в тестировании на соответствие требованиям стандартов. Данный функционал реализован с помощью следующих опций:| DS80000-USBC | Тест на соответствие USB 2.0 |
| DS80000-ENETC | Тест на соответствие 100M/1000M Ethernet |
Запуск и декодирование протоколов последовательной передачи данных
Серия осциллографов DS80000 поддерживают запуск и декодирование сигналов протоколов последовательной передачи данных c помощью следующих опций:| DS80000-EMBDA | Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/RS422/RS485, I2C, SPI) |
| DS80000-AUTOA | Запуск и декодирование сигналов шин последовательной передачи данных (CAN, CAN-FD, LIN, FlexRay) |
| DS80000-AUDIOA | Запуск и декодирование сигналов шин последовательной передачи данных (I2S) |
| DS80000-AEROA | Запуск и декодирование сигналов последовательной шины последовательной передачи MIL-STD-1553 |
Измерения
- Прибор позволяет проводить одновременные автоматические измерения до 41 параметра входного сигнала в режиме аппаратного измерения с полной задействованной памятью.
- Заложена возможность осуществлять следующие математические операции: сложение, вычитание, умножение, деление, БПФ, И, ИЛИ, НЕ, исключающее ИЛИ, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, фильтр нижних частот, фильтр верхних частот, полосовой фильтр, полосовой фильтр, встроенная функция поиска пиков.
- Поддержка анализа глазковых диаграмм в реальном времени и функции анализа джиттера (дополнительно).
Высокоскоростная проверка работоспособности устройств и систем
Осциллографы Rigol DS81000 обладают широкой полосой пропускания до 10 ГГц и предоставляют возможность анализировать и тестировать на соответствие несколько высокоскоростных протоколов, включая USB2.0 и Ethernet.
С помощью осциллографов DS81004 также можно проводить расширенный анализ джиттера и глазковой диаграммы, которые необходимы инженерам и разработчикам в работе со встраиваемыми цифровыми системами с использованием высокоскоростных протоколов:
- Расширенные возможности анализа джиттера и глазковой диаграммы,
- Отладка сложных встроенных систем,
- Производительность высокоскоростной шины последовательной передачи данных,
- Проверка целостности сигнала и другие сценарии.
Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий;
- Лабораторные исследования;
- Исследования и обучение.
Назначение
Продукт предназначен для разработки, производства и измерений электронных компонентов и устройств в производственных и лабораторных целях.
Купить осциллограф DS81004
Мы предлагаем купить цифровые осциллографы RIGOL DS81004 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России. Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы.
Заказать цифровой осциллограф DS81004 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.
| Аналоговая полоса пропускания | 10 ГГц |
| Аналоговые каналы | 4 |
| Длина записи | 500 млн. точек |
| Макс. частота дискретизации | 40 Гвыб/с |
| Скорость захвата осциллограмм | 250 000 осц/с |
| Внесен в Госреестр | Да |
| Масса, кг | 28 кг |
| Размеры | 448 х 310 х 522,6 мм |
| Модель | RIGOL DS81004 |
