RIGOL PVA9100 - пробник широкополосный активный дифференциальный/несимметричный

Сравнить

О доставке

Подробнее

Цены на сайте являются информационными.
Просим уточнять актуальные цены у менеджеров компании.

1 837 264 ₽

За 1 шт.

Характеристики

Модель

RIGOL PVA9100

В корзину В корзине

Задать вопрос

Гарантия 3 года (не распространяется на пробники и аксессуары)

Описание

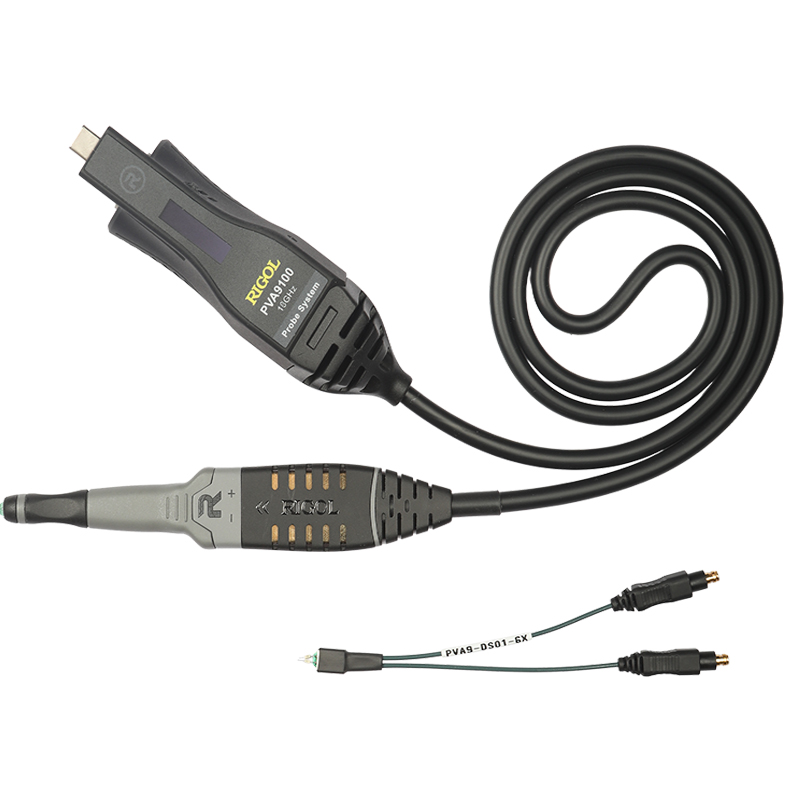

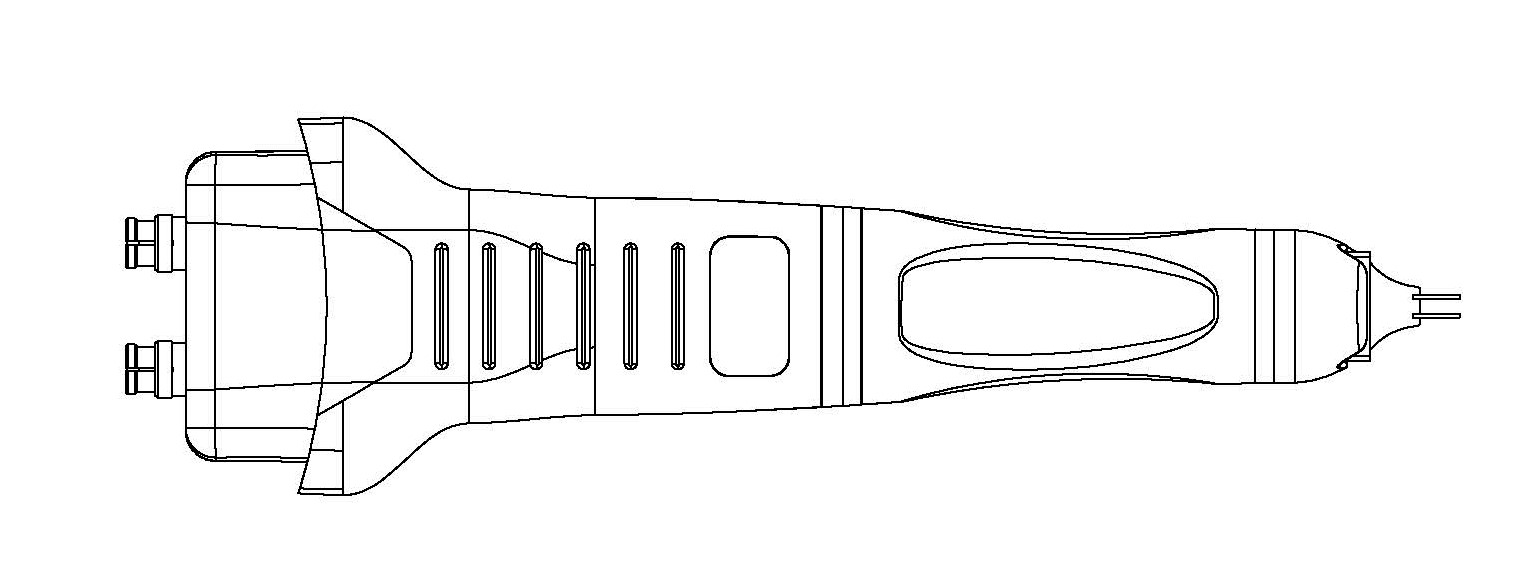

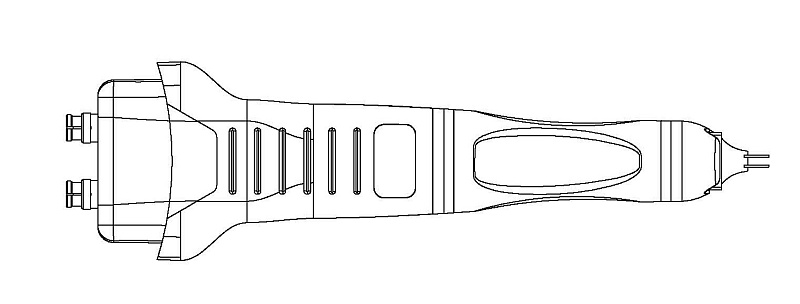

Пробник широкополосный активный дифференциальный/несимметричный RIGOL PVA9100 представляет собой высокочастотный кабель с измерительной головкой со встроенным СВЧ усилителем, с одной стороны и блоком компенсации для подключения ко входу осциллографа, с другой стороны. К измерительной головке можно подключить сменные наконечники: дифференциальные и несимметричные, в зависимости от требуемых измерительных задач. Служит для согласования электрического сопротивления источника сигнала и осциллографа, что обеспечивает передачу сигналов с минимальными искажениями, а также для выделения дифференциального сигнала при подавлении синфазного сигнала.

Особенности и преимущества

Полоса пропускания 10 ГГц;
Входной динамический диапазон исследуемых сигналов до ± 2,5 В;
Минимальная нагрузка на источник сигнала 100 кОм / 201 фФ;
Высокий коэффициент подавления синфазной помехи
Широкий частотный диапазон входных сигналов
Встроенный усилитель
Возможность использования в симметричном и несимметричном режимах измерения

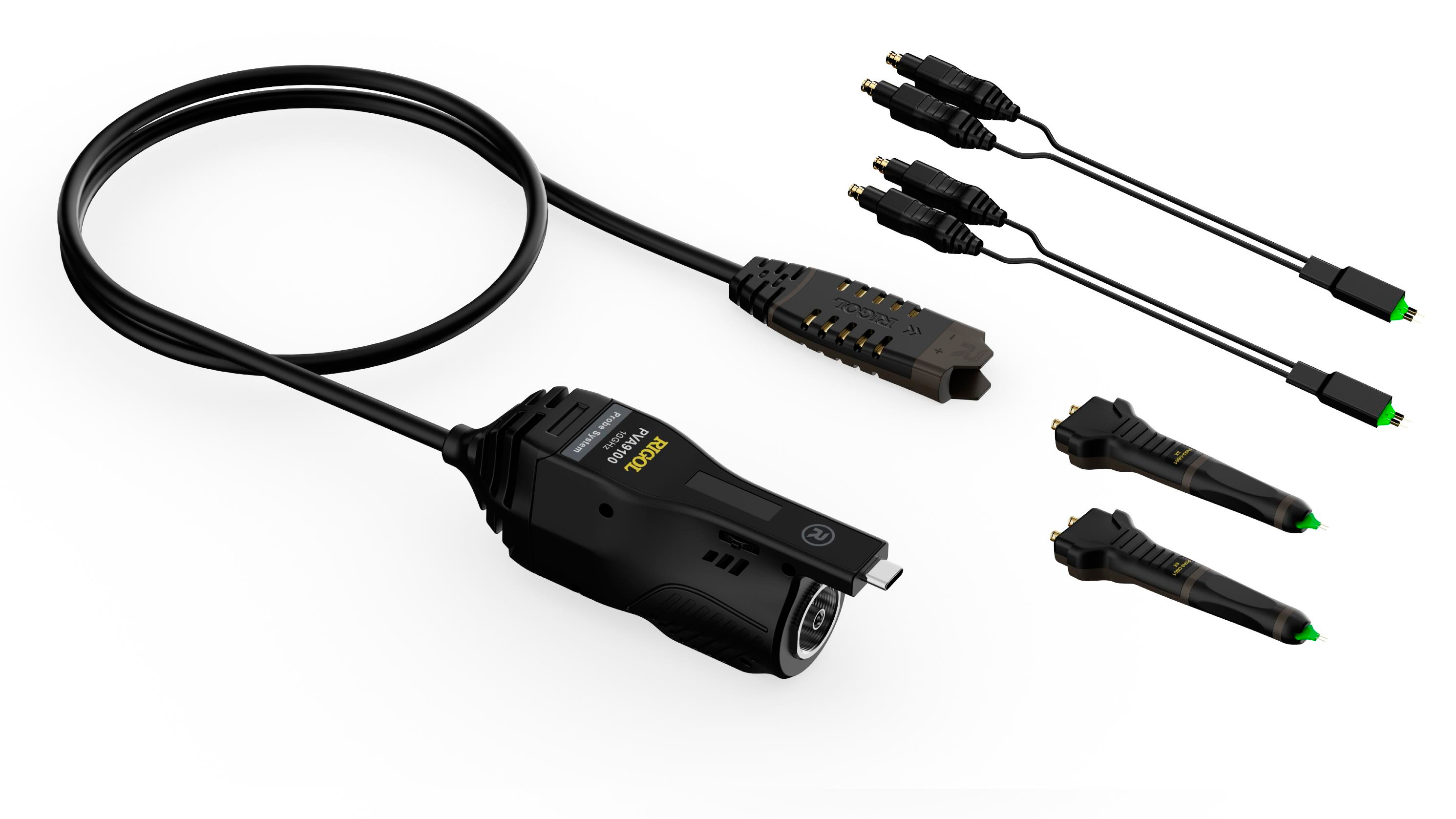

Сменные головки зонда для оптимизации производительности и удобства использования
Регулировка расстояния между наконечниками зонда
Автоматическая идентификация пробника осциллографами RIGOL
Эргономичность, оптимальное соотношение цена/качество

Применение

Разработка/отладка высокоскоростных цифровых систем
Разработка/характеризация компонентов
Машиностроение и испытания
Образовательная деятельность
Исследовательская деятельность

Назначение

Предназначен для передачи высокочастотного сигнала с минимальными искажениями от испытуемого устройства на вход осциллографа RIGOL серии DS80000, для дальнейшего отображения/измерения амплитудно-временных параметров исследуемого сигнала.

Совместимые серии осциллографов RIGOL

DS80000.

Характеристики

Модель

RIGOL PVA9100

Характеристики Rigol PVA9100

Параметр		Значение
Характеристики насадок пробника
Модель насадки		PVA9-DB01-3X	PVA9-DS01-3X	PVA9-DB01-6X	PVA9-DS01-6X
Тип насадки		Сменная с контактными наконечниками, затухание 3:1	Сменная впаиваемая, затухание 3:1	Сменная с контактными наконечниками, затухание 6:1	Сменная впаиваемая, затухание 6:1
Верхняя частота полосы пропускания		13 ГГц	13 ГГц	13 ГГц	13 ГГц
Время нарастания (10%~90%)		26,9 пс	26,9 пс	26,9 пс	26,9 пс
Входной импеданс
Входная ёмкость	Дифференц.	324 фФ	125 фФ	331 фФ	201 фФ
	Несимметричн.	466 фФ	152 фФ	481 фФ	248 фФ
Входное сопротивление	Дифференц.	51 кОм	51 кОм	100 кОм	100 кОм
	Несимметричн.	25,5 кОм	25,5 кОм	50 кОм	50 кОм
Входное сопротивление (AC > 10 кГц)	Дифференц.	500 Ом	500 Ом	1 кОм	1 кОм
	Несимметричн.	250 Ом	250 Ом	500 Ом	500 Ом
Характеристики усилителя пробника
Тип насадки		450 Ом (6:1)		200 Ом (3:1)
Системный диапазон		10 ГГц		10 ГГц
Сопротивление постоянному току (DC)		100 кОм±2% (дифф.) 50 кОм±2% (несимметр.) 25 кОм±2% (общий)		51 кОм±2% (дифф.) 25,5 кОм±2% (несимметр.) 12,5 кОм±2% (общий)
Сопротивление переменному току (AC, 10 кГц)		1 кОм (дифф.) 500 Ом (несимметр.) 250 Ом (общий)		500 Ом (дифф.) 250 Ом (несимметр.) 125 Ом (общий)
Диапазон входных напряжений		2,5 В _П-П		1,25 В _П-П
Диапазон входных напряжений в общем режиме		±12 В DC~750 Гц ±1,25 В >750 Гц		±6 В DC~750 Гц ±0,65 В >750 Гц
Коэффициент ослабления синфазного напряжения (CMRR)		DC - 10 кГц: 50 дБ 10 кГц - 1 МГц: 40 дБ 1 МГц - 1 ГГц: 30 дБ ＞ 1 ГГц: 20 дБ		DC-10 кГц: 50 дБ 10 кГц - 1 МГц: 40 дБ 1 МГц - 1 ГГц: 30 дБ ＞ 1 ГГц: 20 дБ
Коэффициент деления DC		6,96:1		3,55:1
Диапазон регулировки смещения		±16 В		±8 В
Ошибка смещения		±2% от установленного значения ±3 мВ		±2% от установленного значения ±3 мВ
Шум на входе		5 мВ _СКЗ		3 мВ _СКЗ
Максимальное входное напряжение		±30 В		±15 В
Диапазон рабочих температур		0 ºС…+ 40 ºС
Максимальная относительная влажность воздуха		≤ 80%
Вес		96 г ± 10 г 1180 г ± 50 г (вкл. футляр и набор аксессуаров)
Длина кабеля		1200 мм

Документы

PVA9000_UserGuide_EN

4.6 Мб

Probnik-PVA9100

383.3 Кб
